锚杆验收试验报告
锚杆验收试验报告
目录
一、前言
二、工程概况
三、荷载分级
四、使用设备
五、资料整理
六、试验结果
附图1:XX工程锚杆荷载-位移(Q-s)曲线图；
一、前言
受XX公司委托，AA公司于对XX工程的锚杆进行验收试验。
验收试验按照每种类型锚杆总数的5%，自由段位于I、Ⅱ、Ⅲ类岩石内时取总数的%，且均不得少于5根的要求确定试验数量。本次锚杆验收试验数量为1根，试验锚杆由委托方指定。试验的目的是评定锚杆是否合格。
试验依据规范如下：
GB50330-2013《建筑边坡工程技术规范》
二、工程概况
该工程锚杆为嵌岩锚杆，锚固岩层为中风化泥岩，为永久性锚杆。
本次验收试验锚杆基本信息，见表1。
表1：
锚杆基本信息表
三、荷载分级
（一）荷载分级和观测时间
1、前三级荷载按试验荷载值的20%施加，以后每级为10%；
2、达到检验荷载后观测10min，在10min持荷时间内锚杆位移量小于，当不能满足时持荷至60min时，锚杆位移量应小于；
3、卸荷到试验荷载的倍并测出锚头位移。
荷载分级和观测时间，见表2。
表2：
荷载分级和观测时间
（二）破坏终止加载条件
锚杆试验中出现下列情况之一时可视为破坏，应终止加载：
1、锚头位移不收敛，锚固体从岩土层中拔出或锚杆从锚固体中拔出；
2、锚头总位移量超过设计允许值；
3、土层锚杆试验中后一级荷载产生的锚头位移增量，超过上一级荷载位移增量的2 倍。
四、使用设备
1、千斤顶：锚杆拉拔仪。
生产单位：XX有限公司
仪器编号：XXXX
校准单位：XX计量测试研究所
证书编号：XX
校准日期：20XX年XX月XX日
2、压力表：级精密压力表，量程为0-60MPa。
生产单位：XX
仪器编号：XX
检定单位：XX研究院
证书编号：XX
检定日期：20XX年XX月XX日
3、百分表：
生产单位：XX
仪器编号：XX
检定单位：XX研究院
证书编号：XX
检定日期：20XX年XX月XX日
4、磁性表座：用于安装百分表。
锚杆试验抗拔力通过压力表量测，锚杆上拔位移通过百分表量测。
五、资料整理
（一）锚杆抗拔荷载按下式计算：
P表=+
式中
Q：锚杆荷载，kN；
P
：油压表读数，MPa；
表
、：千斤顶校准系数。
（二）锚杆位移按下式计算：
s=s i+1-s i
式中
s：锚杆上拔位移值，mm；
：第i+1级荷载下锚杆上拔位移值，mm；
s
i+1
：第i级荷载下锚杆上拔位移值，mm。
s
i
（三）锚杆理论弹性伸长按下式计算：
δ=F×L/(E s×A)
式中
F：锚杆荷载，N；
L：锚杆自由段或自由段长度与1/2锚固段之和的长度，m；
E s：弹性模量, N/m2；
A：锚杆总截面积，m2；
δ：理论弹性伸长，m 。
注：弹性模量E s,钢铰线E s N/m2、Ⅱ级钢E s N/m2。（四）曲线绘制：
根据试验资料绘制锚杆荷载-位移(Q-s)曲线图，见附图1:XX工程锚杆荷载-位移(Q-s)曲线图。
六、试验结果
本次验收试验加载到试验荷载180kN。在试验时每级荷载及上拔位移值均能保持稳定，锚杆未出现破坏特征；弹性位移量超过试验荷载下杆体自由段理论弹性伸长值的80%，且小于杆体自由段长度与1/2锚固段之和的理论伸长值。
锚杆验收试验结果，见表3：
表3：
锚杆验收试验结果表
XX工程验收试验锚杆（编号：BBB）为合格锚杆。
附图1:XX工程锚杆荷载-位移(Q-s)曲线图
锚杆验收试验检测报告.doc
锚杆验收试验检测报告委托单位 工程名称 监理单位 勘察单位锚杆钢筋 直径孔径锚杆总数见证人检测方法检测依据 / 3 25 130 mm 45根 / 锚杆验收试验 《建筑边坡工程技术规程》 （ GB 50330-2002 ） 合同编号 工程地点 设计单位 施工单位 水灰比0.45 最大试验 荷载 420kN 检测根数 3 根 见证号/ 检测内容验证锚杆轴向承载力 检测日期2004年 4月 18日至 19日 检测结论 负二层F-1/1、负三层F-1/1、负四层F-6 叁根锚杆抗拔力值均不小于420 kN 。（以下空白）
备注/ 批准：审核：校核：项目负责：
锚杆验收试验检测报告（附录） 一、工程概况 拟建工程位于，试验锚杆长约18.5 m ，水灰比为0.45 ，注浆压力0.8 MPa 。本工程 由..承担工程设计；由承担工程施工；由.承担工程监理。 二、试验锚杆参数 由业主、监理或设计单位指定，对施工编号为负二层F-1/1 、负三层F-1/1 、负四层F-6 叁根锚杆进行验收试验。这 3 根锚杆的有关参数如表 1 所示。 表 1 各锚杆有关参数 抗拔力锚杆 计算自 锚杆 钻孔直径钻孔 锚固段 施工试验 设计值直径由段长 (mm) 长度 (m) 编号 (kN) 深度 (m) 度 (m) 日期日期 (mm) 负二层420 3 25 130 18.3 18.0 1.0 2004.2.6 200 F-1/1 420 3 25 130 18.5 18.0 1.0 2004.2.6 200 负三层 F-1/1 420 3 25 130 18.3 18.0 1.0 2004.2.8 200 负四层 F-6 三、试验仪器 试验所用主要仪器为千斤顶、压力表和百分表。千斤顶型号为QF60 ，编号为：2# [(A)01-106] ，标定日期：2003 年 12 月，有效期半年；油压表规格为0~60 MPa ，编号为： 01-6-507 # [(A)03-002] ，标定日期2004 年 2 月，有效期壹年；百分表规格为0~50 mm ，编号为： 80949 #[(A)02-076] ，标定日 期为 2003 年 12 月，有效期壹年。 四、试验描述及结果分析 试验按《建筑边坡工程技术规程》（GB 50330-2002 ）的有关规定进行，试验抗拔荷载由穿孔 油压千斤顶进行逐级加荷，锚杆变形由大量程百分表测读。试验采用分级加载，前三级荷载按试 验荷载值的20% 施加，以后按10% 施加，然后卸载到试验荷载的0.1 倍并测出锚头位移。
锚杆拉拔力试验标准
K P a、K N、吨之间关系换算 P=F/S F=Mg 牛是力的单位 吨是质量单位 帕是压强单位 他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算 牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。即F=Mg 吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度 帕，就是一个压力作用于某一单位面积上得到的比值， P=F/S 兆帕是M P a，而K P a是千帕，两者相差1000倍。 另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）] 而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）] 吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1M P a既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！
你说1MP=10的6次方牛在1平方米上的压力, 那么请问1MP=???? 公式:1Pa=1N/平方米 压强的定义:单位面积上所受到的力. 力-重力---千克力－k g f（非法定计量单位）牛顿-N（法定计量单位）, 1kgf=9.81N 压力 - 压强 ----1kgf/cm2=9.80665*10 的 4 次方 Pa. N--- 力的单位 t--- 重量单位 Pa-- 压力单位 杨家寨煤矿锚杆抗拔力检测管理规定
为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚 杆支护巷道安全质量标准化的要求，特制定此规定： 一、锚杆抗拔力检测总体要求 1 、根据 GB50086-2001 《锚杆喷射混凝土支护技术规范》 ，锚 杆支护必须进行强度检测，一般采取锚杆抗拔力试验。 2 、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚 杆、树脂、围岩锚固系统的性能和锚杆的锚固力。 3 、试验必须在现场进行，使用的材料和设备与巷道正常支护 相同。检测结果必须如实填写，严禁弄虚作假。 二、锚杆抗拔力检测试验要求 1 、操作人员必须认真学习安全规程、作业规程的有关内容， 熟悉锚杆支护施工工艺，具有一定的现场施工经验。 2
锚杆基本试验解析
委托编号：模拟2016-115 检测报告 （锚杆基本试验） 工程名称： 唐山金立建筑工程质量检测有限公司 2016年5 月
注意事项 1、报告无“检验鉴定章”或检验单位公章无效； 2、复制报告未重新加盖“检验鉴定章”或检测单位公章无效； 3、报告无报告人、审核、批准签字无效； 4、报告涂改和无骑缝章无效； 5、对检测签订报告若有异议，应于收到报告之日起十五日内向检测单 位提出； 6、一般情况，委托检测鉴定，仅对委托项目负责。
锚杆基本试验 检测报告 工程名称 工程地点 建设单位 委托单位唐山金立建筑工程质量检测有限公司 设计单位 监理单位 设计参数锚杆极限抗拔承载力预估值≥50kN 检测方法锚杆基本试验 检测时间2016.5.10 检测类别委托检测检测项目锚杆极限抗拔承载力标准值 检测依据1、《建筑基坑支护技术规程》JGJ120-2012 2、《建筑地基基础工程施工质量验收规范》GB50007-2011； 3、《岩土锚杆（索）技术规程》CECS 22-2005 4、《建筑边坡工程技术规程》GB50330-2013 5、设计图纸及相关技术资料 检测结论 经检测分析，通过锚杆抗拔承载力检测试验，受测的1#锚杆极限承载力满足50kN的设计要求。 唐山金立建筑工程质量检测有限公司 2016年 5月 12日 批准人：审核人：主检人：绘图人：
目录 一、工程概况 二、检测目的 三、检测依据 四、检测数量表 五、工程地质概况 六、检测方法简介 七、检测结果分析 八、检测结论 附表： 锚杆基本试验结果统计表 附图： 锚杆荷载-位移（F-s）曲线 锚杆荷载-弹性位移（F-s e）曲线锚杆荷载-塑性位移（F-s p）曲线
锚杆抗拔力检测管理规定
锚杆抗拔力检测管理规定 一、锚杆抗拔力检测总体要求 1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。 2、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。 3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。检测结果必须如实填写，严禁弄虚作假。 二、锚杆抗拔力检测试验要求 1、操作人员必须认真学习安全规程、作业规程的有关内容，熟悉锚杆支护施工工艺，具有一定的现场施工经验。 2、锚杆抗拔力试验操作人员应了解拉力计的结构性能，熟练掌握其使用方法。 3、锚杆抗拔力检测机具采用LDZ-400型锚杆拉力计。 4、巷道掘进每安装300根（含300根以下）锚杆必须进行一组（3根）锚固力检测，设计变更或材料变更时另作一组抗拔力测试。做锚杆抗拔力试验时由工程科、监理、施工单位参加，区队技术员现场指挥，参加检测人员不少于3人，一人操作，一人监视、一人记录。 5、锚杆必须随机进行抽检，每组抽检不得少于3棵，顶板一棵，两帮各一棵；同时不得抽检连续相邻的多棵锚杆，以免造成顶帮支护
削弱及锚杆大面积失效。 6、所测的锚固力不小于120kN（21MPa, 1MPa=5.8kN），同组锚杆锚固力或拉拔力的平均值，应大于或等于设计值。同组单根锚杆的锚固力或抗拔力，不得低于设计值的90% 7、锚杆抗拨力达到规定要求，如无特殊需要，不得进行破坏性试验，拉拔到设计拉力即停止加载。 LDZ-400型锚杆拉力计技术参数三、速度：双速泵，排量21ml/次 重量：无需承压套筒，重15kg 复位：弹簧作用自动复位 行程：＞80mm 油泵：额定压力：40MPa ，质量：5kg 排油量：21ml/次 15kg 质量：，406kN 千斤顶：拉力： 拉出锚杆最大距离80mm 管路：两根二层钢丝编织液压支架胶管 四、拉拔试验操作步骤 1、检查油量 逆时针方向打开拉力计手压泵的卸荷阀，使千斤顶中的液压油回到手压泵的油筒中，拧开油筒端的堵头，抽出油标检查。如油量不足，应加注20#机械油或20#液压油，直到油位符合要求。
锚杆检测报告(s3)
保泸高速公路土建S3合同段锚杆拉拔试验检测报告 编号：BG-2016-ZH-083(1) 安徽省七星工程测试有限公司 二〇一六年七月
公开声明 1、报告严格按照国家、行业有关标准、规程等进行编写，坚持本公司的质量方针，遵循本公司的质量目标，对客户负责。 2、报告未盖“安徽省七星工程测试有限公司报告专用章”无效。 3、报告无检测、审核、签发人签字无效；报告涂改无效。 4、若对本报告有异议，应在收到报告后的十五天内向本公司提出，逾期不予受理。 单位名称：安徽省七星工程测试有限公司 联系电话（传真）：（0551）65371596 E-mail： qxjc_999@https://www.360docs.net/doc/4718139923.html, 公司网址：https://www.360docs.net/doc/4718139923.html, 联系地址：安徽省合肥市高新区香樟大道180号 邮政编码：230088
委托单位：中国云南路建集团股份公司保泸 公路高速土建S3合同段项目经理部 项目名称：保泸高速公路土建S3合同段锚杆拉拔试验检 报告编号：BG-2016-ZH-084(1) 检测： 复核： 审核： 签发： 日期： 2016 年 7 月 16 日 检测单位：安徽省七星工程测试有限公司（专用章）
保泸高速S3合同段锚杆拉拔试验检测报告 BG-2016-ZH-083(1) 目录 第1章概述 (1) 1.1 项目概况 (1) 1.2 检测目的 (1) 1.3 检测依据 (2) 1.4 锚杆布置示意图.... . (2) 第2章检测内容、方法、频率及组织实施 (4) 2.1检测内容、方法、频率 (4) 2.2 组织实施 (4) 2.2.1主要仪器、设备 (4) 第3章检测原理及要求 (6) 3．1检测原理 (6) 3．2检测要求 (5) 第4章检测结果 (7) 4.1检测结果 (7) 第5章结论及建议 (9) 5.1结论 (9) 5.2建议 (9)

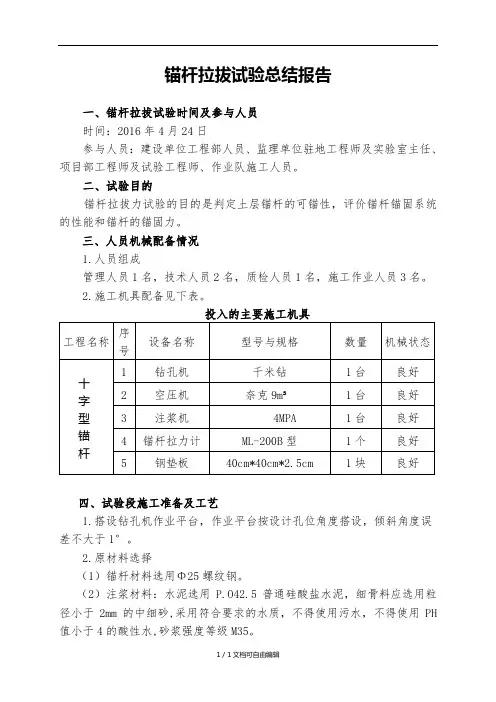

锚杆拉拔试验总结报告
