先导式电磁阀的常见故障与处理
电磁阀故障及排除方法
电磁阀故障及排除方法

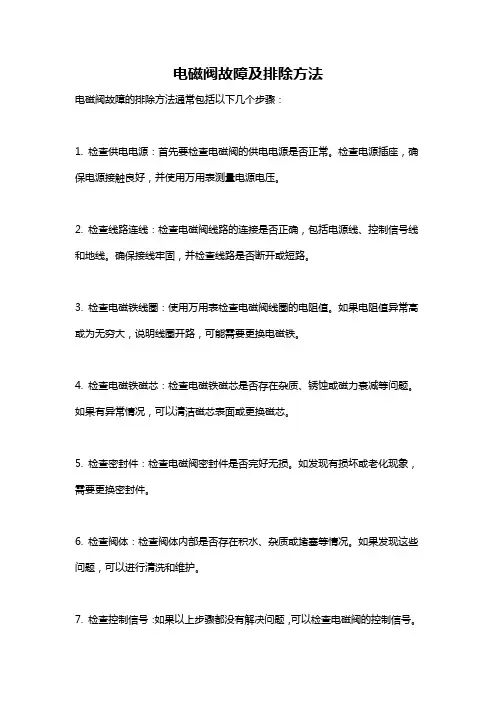

电磁阀故障的排除方法通常包括以下几个步骤：
1. 检查供电电源：首先要检查电磁阀的供电电源是否正常。
检查电源插座，确保电源接触良好，并使用万用表测量电源电压。
2. 检查线路连线：检查电磁阀线路的连接是否正确，包括电源线、控制信号线和地线。
确保接线牢固，并检查线路是否断开或短路。
3. 检查电磁铁线圈：使用万用表检查电磁阀线圈的电阻值。
如果电阻值异常高或为无穷大，说明线圈开路，可能需要更换电磁铁。
4. 检查电磁铁磁芯：检查电磁铁磁芯是否存在杂质、锈蚀或磁力衰减等问题。
如果有异常情况，可以清洁磁芯表面或更换磁芯。
5. 检查密封件：检查电磁阀密封件是否完好无损。
如发现有损坏或老化现象，需要更换密封件。
6. 检查阀体：检查阀体内部是否存在积水、杂质或堵塞等情况。
如果发现这些问题，可以进行清洗和维护。
7. 检查控制信号：如果以上步骤都没有解决问题，可以检查电磁阀的控制信号。
通过检查控制信号是否正常发送和接收，确定是否需要调整控制信号参数或更换控制器。
以上是常见的电磁阀故障的排除方法，根据具体情况和设备类型，可能还需要其他的排除方法和步骤。
对于更复杂的故障，建议寻求专业人士的帮助。
电磁阀故障及排除方法
电磁阀故障及排除方法一、故障概述电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
然而，在使用过程中，电磁阀可能会出现各种故障，影响系统的正常运行。
本文将介绍几种常见的电磁阀故障及其排除方法。
二、电磁阀无法工作1. 检查电源是否正常供电。
使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否开路。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为无穷大，则说明线圈开路，需要更换电磁阀。
三、电磁阀无法关闭1. 检查电源是否正常供电。
同样，使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否短路。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为接近于零的数值，则说明线圈短路，需要更换电磁阀。
3. 检查电磁阀是否被异物卡住。
有时候，电磁阀的阀芯会被杂物卡住，导致无法关闭。
此时，需要拆卸电磁阀，清除阀芯附近的杂物，并重新安装电磁阀。
四、电磁阀无法正常开启或关闭1. 检查电源是否正常供电。
同样，使用电压表测量电源电压，确保电压在电磁阀额定电压范围内。
2. 检查电磁阀线圈是否损坏。
使用万用表的电阻档位测量线圈的电阻值，正常情况下应该有一定的电阻值，如果显示为无穷大或接近于零的数值，则说明线圈损坏，需要更换电磁阀。
3. 检查电磁阀是否被异物卡住。
有时候，电磁阀的阀芯会被杂物卡住，导致无法正常开启或关闭。
此时，需要拆卸电磁阀，清除阀芯附近的杂物，并重新安装电磁阀。
五、电磁阀漏气1. 检查电磁阀密封性能。
使用气泡检漏仪或涂抹肥皂水的方法，检查电磁阀是否存在气体泄漏现象。
如果发现气泡或肥皂水产生气体冒泡，说明电磁阀存在泄漏，需要更换密封件或整个电磁阀。
2. 检查电磁阀是否安装不当。
有时候，电磁阀的接口未正确安装密封垫圈或紧固不够，导致漏气现象。
此时，需要重新安装电磁阀，并确保接口处安装正确。
六、总结电磁阀作为一种常见的控制元件，在工业自动化系统中起到重要作用。
电磁阀常见故障和处理方法

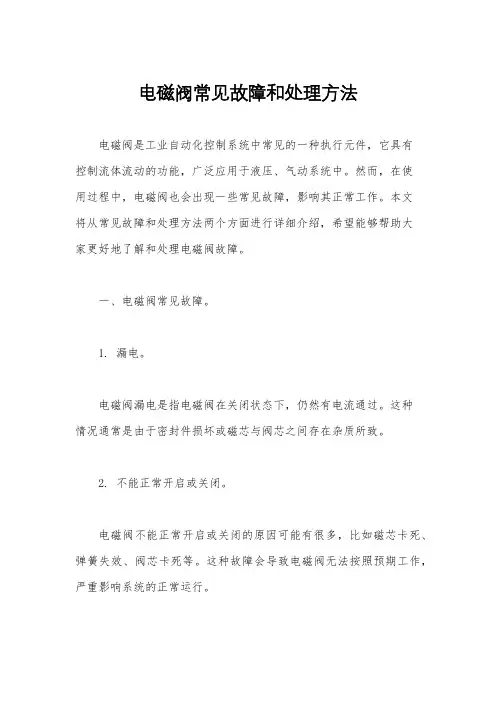

电磁阀常见故障和处理方法电磁阀是工业自动化控制系统中常见的一种执行元件，它具有控制流体流动的功能，广泛应用于液压、气动系统中。
然而，在使用过程中，电磁阀也会出现一些常见故障，影响其正常工作。
本文将从常见故障和处理方法两个方面进行详细介绍，希望能够帮助大家更好地了解和处理电磁阀故障。
一、电磁阀常见故障。
1. 漏电。
电磁阀漏电是指电磁阀在关闭状态下，仍然有电流通过。
这种情况通常是由于密封件损坏或磁芯与阀芯之间存在杂质所致。
2. 不能正常开启或关闭。
电磁阀不能正常开启或关闭的原因可能有很多，比如磁芯卡死、弹簧失效、阀芯卡死等。
这种故障会导致电磁阀无法按照预期工作，严重影响系统的正常运行。
3. 阀芯卡死。
阀芯卡死是指电磁阀的阀芯在运动过程中出现卡死现象，导致阀芯无法正常开启或关闭。
这种故障通常是由于阀芯与阀体之间存在杂质或磨损严重所致。
4. 线圈断路或短路。
线圈断路或短路会导致电磁阀无法正常工作，甚至损坏线圈。
这种故障通常是由于线圈内部短路或外部受潮、老化等原因所致。
二、电磁阀常见故障处理方法。
1. 清洗阀体和阀芯。
对于电磁阀阀体和阀芯的杂质和污垢，可以采用清洗的方法进行处理。
首先将电磁阀拆卸下来，然后用清洁剂清洗阀体和阀芯，最后用清水冲洗干净即可。
2. 更换密封件。
对于电磁阀漏电的故障，可以考虑更换密封件。
选择适合的密封件进行更换，确保其密封性能良好，从而解决电磁阀漏电的问题。
3. 检查线圈。
对于线圈断路或短路的故障，可以使用万用表进行检查。
如果发现线圈存在断路或短路现象，需要及时更换线圈，确保电磁阀的正常工作。
4. 润滑阀芯。
对于阀芯卡死的故障，可以使用适量的润滑油对阀芯进行润滑处理，从而解决阀芯卡死的问题。
5. 调整弹簧。
对于电磁阀不能正常开启或关闭的故障，可以考虑调整弹簧的弹力，确保其能够正常工作。
综上所述，电磁阀在工业自动化控制系统中扮演着重要的角色，但在使用过程中也会出现一些常见故障。
通过本文的介绍，希望能够帮助大家更好地了解电磁阀的常见故障及处理方法，确保系统的正常运行。
电磁阀常见故障及解决办法
电磁阀常见故障及解决办法电磁阀常见故障及解决办法怎么处理电磁阀的故障电磁阀线圈的额定电压有DC12V、DC24V、AC24V(50/60 Hz)、AC110V(50/60Hz)、AC220V(50/60Hz)、AC380V(50/60Hz)。
一般在电气设计时要么采用AC220V(不需加装开关电源，成本低、线路简单而便于维护)、要么采用DC24V(常用的的安全电压、开关电源/电磁阀线圈都易于维修更换)。
检测电磁阀好坏的方法：先给电磁阀通上被控制的介质(带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。
电磁阀常见故障有：1、线圈短路或断路：检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。
如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。
处理方法：更换电磁阀线圈。
2、插头/插座有问题：故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。
最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。
如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。
另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。
电磁阀常见故障及解决办法
电磁阀罕睹障碍及办理办法之阳早格格创做电磁阀罕睹障碍及办理办法怎么处理电磁阀的障碍电磁阀线圈的额定电压有DC12V、DC24V、AC24V (50/60Hz)、AC110V(50/60Hz)、AC220V(50/60Hz)、AC380 V(50/60Hz).普遍正在电气安排时要么采与AC220V(不需加拆启关电源，成本矮、线路简朴而便于维护)、要么采与D C24V(时常使用的的仄安电压、启关电源/电磁阀线圈皆易于维建变更).检测电磁阀佳坏的要领：先给电磁阀通上被统制的介量(戴压力的液体、气体<气氛>，压力值为电磁阀使用压力范畴的中间值)，再给电磁阀线圈通电，如果被统制介量有从通到断大概从断到通的状态的变更，那么电磁阀便是佳的，可则便是有问题的.电磁阀罕睹障碍有：1、线圈短路大概断路：检测要领：先用万用表丈量其通断，阻值趋近于整大概无贫大，那证明线圈短路大概断路.如果丈量其阻值仄常(大概是几十欧)，还不克不迭证明线圈一定是佳的(尔有一次测得一个电磁阀线圈阻值大概50欧姆，然而电磁阀无法动做，变更该线圈后十足仄常)，请举止如下最后尝试：找一个小螺丝刀搁正在脱于电磁阀线圈中的金属杆的附近，而后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是佳的，可则是坏的.处理要领：变更电磁阀线圈.2、插头/插座有问题：障碍局里：如果电磁阀是有插头/插座的那种，有大概出现插座的金属簧片问题(笔者便遇到过)、插头上交线的问题(比圆将电源线交到交天线上来了)等本果无法将电源收到线圈中.最佳养成一个习惯：插头插正在插座上之后把牢固螺丝拧上，线圈上正在阀芯杆之后把牢固螺母拧上.如果电磁阀线圈的插头配备有收光两极管电源指示灯，那么采与DC电源启动电磁阀时即止便要交对于，可则指示灯不会明.其余，不要将分歧电压等第的戴收光两级管电源指示的电源插头变更使用，那样会引导收光两极管被废弃/电源(换用矮电压等第的插头)出现短路大概收光两极管收光很微小(换用下电压等第的插头).如果不戴电源指示灯，电磁阀线圈是不必区别极性的(不象线圈电压为曲流的晶体管时间继电器以及线圈上并联有两极管/电阻揭收回路的线圈电压为曲流的中间继电器<那种中间继电器以本拆小日本的居多>，需要区别极性).处理要领：建正交线过得、建复大概变更插头、插座.3、阀芯问题：障碍局里1：正在电磁阀所通介量压力仄常的情况下，按下电磁阀白色的脚动按钮，电磁阀皆不所有反应(压力介量不出现通断的变更)，证明阀芯一定是坏的.处理要领：查看介量是可存留问题，如压缩气氛内是可有很多积火(偶尔间油火分散器起的效率不是很大，特天是当管路安排不良时通到电磁阀的压缩气氛会有很多积火)、所通液体介量是可有很多纯量.而后扫除电磁阀及管路中的积火大概纯量.如果再不可，请维建(如果您偶尔间有耐性而且有需要的话@_@)大概变更阀芯，大概者搞坚把所有电磁阀局部换掉.障碍局里2：通过查看，线圈是本配线圈而且线圈通电时磁性仄常，然而电磁阀依旧不动做(那时电磁阀脚动按钮的功能有大概是仄常的)，证明阀芯是坏的.处理要领：请维建大概变更阀芯，大概者搞坚把所有电磁阀局部换掉.至于电磁阀阀体的维建，果为种类太多，那么多种的维建要领俺也道不了很多，那里便不再赘述了.电磁阀障碍与排除一、电磁阀通电后不处事查看电源交线是可不良→沉新交线战交插件的连交查看电源电压是可正在±处事范畴→调致仄常位子范畴线圈是可脱焊→沉新焊交线圈短路→变更线圈处事压好是可分歧适→安排压好→大概变更相称的电磁阀流体温度过下→变更相称的电磁阀有纯量使电磁阀的主阀芯战动铁芯卡死→举止荡涤,如有稀启益坏应变更稀启并拆置过滤器液体粘度太大,频次太下战寿命已到→变更产品两、电磁阀不克不迭关关主阀芯大概铁动芯的稀启件已益坏→变更稀启件流体温度、粘度是可过下→变更对于心的电磁阀有纯量加进电磁阀产阀芯大概动铁芯→举止荡涤弹簧寿命已到大概变形→变更节流孔仄稳孔阻碍→即时荡涤处事频次太下大概寿命已到→改选产品大概革新产品三、其余情况内揭收→查看稀启件是可益坏,弹簧是可拆置不良中揭收→连交处紧动大概稀启件已坏→紧螺丝大概变更稀启件通电时有噪声→头子上坚固件紧动,拧紧.电压动摇不正在允许范畴内，安排佳电压.铁芯吸合里纯量大概不仄，即时荡涤大概变更.现场赶快推断电磁阀佳坏要领一、最先查看是不是电磁阀电磁线圈障碍?正在DCS上给两位阀给启大概者关的旗号，而后瞅电磁阀是可得得电，普遍正在现场听声音即可.若听不到，那线圈肯定是有问题，至于电磁阀自己是不是有问题?(底下阐明)如果电磁线圈问题，最先查看交线，瞅是不是有真交，大概者有短路局里，如果线路上出问题便是电磁阀线圈烧坏，可拆下电磁阀的交线，用万用表丈量，如果启路，则电磁阀线圈烧坏.本果有线圈受潮，引起绝缘短佳而漏磁，制成线圈内电流过大而废弃，果此要预防雨火加进电磁阀.别的，弹簧过硬，反效率力过大，线圈匝数太少，吸力不敷也可使得线圈废弃.两、若线圈是佳的，那便是电磁阀自己的问题.普遍不妨正在脚动安排处用一字起由1调到0位子，使阀挨启，假如能挨启便证明的确是线圈的问题，换个线圈便不妨了，若挨不启，便拆电磁阀，瞅是不是阀芯卡住，大概者是有纯粒堵，荡涤精确该当用CCL4，然而是思量到现场不条件的话，不妨用汽油，真正在不用火也不妨，荡涤后不妨用现场仪容气举止吹搞，拆时务必记佳各部件的程序，不注意的话，拆的时间很简单堕落，程序记错便算您荡涤佳电磁阀，纵然电磁阀已经通了也仍旧挨不启的!。
先导电磁阀与直接电磁阀优缺点与常见故障处理
先导电磁阀与直接电磁阀优缺点与常见故障处理一、先导式电磁阀工作原理及特点：1、先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
2、先导式电磁阀工作特点：功耗小，0.1-0.2w ，可以频繁通电，长时间通电而不会烧毁。
而且节能，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件，但是液体的杂质容易堵塞先导阀孔。
不适用于液体使用。
1、先导式电磁阀和直通式电磁阀相比，虽然复杂，但是可以比前者实现更高更精确的控制效果，能够控制阀口的开关速度，对于降低液压冲击有很好的效果，具体看你的实现形式。
当然对于精度要求不高的应用场合，直通式是可以解决问题的。
2、先导式的好处是电磁头小，功耗小，前者优点是美观节省安装空间，后者的优点是发热少，节省能源，但更重要的是由于发热小，线圈不易烧毁，可以长时间通电，这一点尤其被人重视。
比如SMC的电磁阀有些已经达到0.1W，可以永远通电而不发热，直动式的电磁头功率4-20W，通电只能是很短时间，还不能频繁通电，否则有烧毁可能。
需要长时间通电，或者高频率通电时，必须要用先导式。
实际上，现在的通用电磁阀，基本上是先导式了。
只有通液体的电磁阀，还有很多是直动式，主要是因为流体里面的杂质可能会堵塞细小的先导阀的先导通道。
二、先导式电磁阀常见故障及处理先导式电磁阀在不通电的情况下，因为有弹簧的作用力，使得阀芯被压紧在电磁阀的阀座上，这个时候电磁阀是保持密封的状态。
在电磁阀通电以后，电磁头会产生磁力提起阀杆，这个时候阀芯就会被提起与阀座分离，从而控制介质流出。
先导式电磁阀在用户使用的过程中也会遇到一些常见的故障问题，例如无法启动和工作等，上海力典阀业的技术人员总结了几点关于先导式电磁阀的常见故障问题，以及对应的处理方式：1、先导式电磁阀常见故障（1）、阀芯上部销孔磨损, 销孔内侧有较为明显的被磨压形成的凹槽, 微观形貌可见有磨屑磨粒及较短的划痕等特征, 磨痕边缘为挤压辗平的金属磨屑形态。
电磁阀主要故障原因分析和排除方法
电磁阀主要故障原因分析和排除方法电磁阀是一种控制介质流动的装置，常被应用于液压、气动和自动化系统中。
其主要故障原因可以归纳为以下几点：电磁线圈故障、阀芯堵塞、密封失效和结构磨损。
本文将从这四个方面进行分析，并提供相应的排除方法。
第一，电磁线圈故障。
电磁线圈故障主要包括线圈断路和线圈短路。
线圈断路会导致电磁阀失去电磁吸合功能，线圈短路则可能导致过高的电流和线圈过热。
排除方法如下：1.检查线圈的连接情况，确保线圈与控制电源的连接良好。
2.使用万用表测量线圈的电阻，如果电阻无穷大，则表明线圈断路，需更换线圈；如果电阻为零或极低，表明线圈短路，需更换线圈。
第二，阀芯堵塞。
阀芯堵塞是由于介质中的杂质或沉淀物进入阀体内部，导致阀芯无法正常移动。
此外，长期不使用也可能导致阀芯堵塞。
排除方法如下：1.将电磁阀取下，拆开阀体，清洗阀芯和阀体，确保无杂质残留。
2.若有杂质或沉淀物，可使用超声波清洗或化学清洗方法进行深层清洗。
3.使用润滑油或润滑剂对阀芯进行润滑，确保阀芯的顺畅移动。
第三，密封失效。
密封失效是指电磁阀的密封件老化、磨损或损坏，导致介质泄漏。
排除方法如下：1.检查密封件的外观情况，如有损坏或老化，需更换密封件。
2.检查密封件的安装情况，确保密封件安装正确、紧密。
3.在阀芯和阀体上涂抹适量的密封胶，提高密封效果。
第四，结构磨损。
结构磨损主要包括阀座磨损、阀芯磨损和密封面磨损。
长期使用会导致这些部分磨损，进而导致电磁阀失去正常工作功能。
排除方法如下：1.检查磨损部分的外观情况，如有腐蚀或明显磨损，需更换相应的部件。
2.采用特殊工艺进行修复，如阀座磨砂、阀芯研磨等。
总结起来，电磁阀的主要故障原因可以归纳为电磁线圈故障、阀芯堵塞、密封失效和结构磨损。
针对这些故障，可以采取相应的排除方法进行修复。
最重要的是保持电磁阀的日常维护和保养，定期检查并维护，以延长电磁阀的使用寿命。
电磁阀常见故障和处理方法
电磁阀常见故障和处理方法电磁阀是一种常用的自动控制元件，广泛应用于工业生产中的流体控制系统中。
电磁阀常见的故障包括无法工作、漏气、漏液、卡阀等问题。
下面将针对这些故障逐个进行分析，并给出相应的处理方法。
1.电磁阀无法工作这种情况可能是由于电源故障导致的。
处理方法包括：-检查电源是否正常供电，重新接好电源。
-检查电磁阀线路是否有断线或连接不良的情况，重新连接电磁阀线路。
2.电磁阀漏气电磁阀漏气的主要原因是密封件出现问题或阀芯卡阻。
处理方法包括：-检查电磁阀的密封件是否破损或老化，必要时更换密封件。
-清洗电磁阀内部，将阀芯和阀座上的杂质清理干净，使其可以正常启闭。
3.电磁阀漏液电磁阀漏液的原因可能是密封件破损、管路连接松动或阀体损坏。
处理方法包括：-检查电磁阀的密封件是否完好，如有损坏则更换密封件。
-检查管路连接是否紧固，必要时重新连接管路。
-检查阀体是否有破损，如有破损则更换电磁阀。
4.电磁阀卡阀电磁阀卡阀的主要原因是阀芯或阀座上的杂质导致阀芯无法正常启闭。
处理方法包括：-清洗电磁阀内部，并将阀芯和阀座上的杂质清理干净。
-检查电磁阀的阀芯和阀座是否磨损，若有磨损则更换新的阀芯或阀座。
总结起来，电磁阀常见的故障有无法工作、漏气、漏液、卡阀等问题。
处理这些故障主要包括检查电源、线路，更换密封件，清洗阀芯和阀座等。
当然，在进行维修之前，我们也可以先进行一些简单的检查，例如检查阀门的开关状态、观察是否有异常的声音或温度变化等，这些信息也可以为故障诊断提供一些参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
先导式电磁阀常见故障及处理
先导式电磁阀在不通电的情况下，因为有弹簧的作用力，使得阀芯被压紧在电磁阀的阀座上，这个时候电磁阀是保持密封的状态。
在电磁阀通电以后，电磁头会产生磁力提起阀杆，这个时候阀芯就会被提起与阀座分离，从而控制介质流出。
先导式电磁阀在用户使用的过程中也会遇到一些常见的故障问题，例如无法启动和工作等，上海力典阀业的技术人员总结了几点关于先导式电磁阀的常见故障问题，以及对应的处理方式：
先导式电磁阀常见故障
1、阀芯上部销孔磨损, 销孔内侧有较为明显的被磨压形成的凹槽, 微观形貌可见有磨
屑磨粒及较短的划痕等特征, 磨痕边缘为挤压辗平的金属磨屑形态。
阀芯内腔底部与调节螺
钉接触处, 可见有明显的磨损痕迹, 靠中间位置形成一圆形的凹坑, 微观形貌可见有剥落及
腐蚀微孔等显微特性。
2、阀杆仅外圆表面有局部磨损, 存在部分剥落现象, 局部区域留下了与轴向基本平行
的沟槽特征,可认为该阀芯与阀杆间存在周向相对运动。
3、销钉两端有明显的磨损及沟槽, 表面有可见剥落及较短的划痕等显微特性。
先导式电磁阀原因分析经检测, 阀芯、阀杆、调节螺钉和销钉材料的化学成分均与设计
技术要求一致。
硬度测试结果显示, 调节螺钉的硬度约为280HV , 阀芯硬度约为440HV ,
阀杆硬度约为500HV , 销钉硬度约为550HV。
分析确定, 阀门开启时阀芯等组件沿轴向产
生微小振动及周向的相对微小转动, 造成了销钉、阀芯销孔处以及阀杆外表面的局部磨损。
对于调整螺钉的螺纹部位而言, 宏观分析及微观分析表明, 该部位主要为接触疲劳引起的失效。
由于螺纹连接部位存在一定的间隙, 在接触应力以及泄漏引起的振动荷载作用下, 金属表面的直接接触以及相对的运动, 使硬度相对较低的螺杆螺纹表面产生剥落(能谱分析结果表明磨损表面发生了金属的迁移) 。
剥落的磨屑及基体脱落的粒子又使表面产生了磨料磨损, 同时兼有腐蚀磨损等, 导致了螺纹部的失效。
由金相分析可知, 螺纹部的外表层存在较明显的形变流变痕迹, 表明该螺纹部位存在较大的应力作用。
调节螺钉螺纹处的腐蚀麻点及腐蚀斑, 加上先导阀长期开启后, 其电磁头保持带电产生磁性, 引起调节螺钉和阀杆材料之间电极电位存在差异, 使调节螺钉螺纹处与阀杆之间的电化学腐蚀作用加速了螺纹处的失效。
对于调节螺钉下端顶部而言, 由于阀芯与调节螺钉电极电位存在差异, 导致阀芯产生电化学腐蚀引起表面粗糙以及接触强度下降, 因而导致调节螺钉下端顶部与阀芯接触面产生粘着磨损(能谱分析中也可看出磨损面上产生的金属迁移) , 随着泄漏引起的轴向振动载荷以及周向转动载荷的不断作用, 较软的螺钉顶部将随着粘着磨损的进行不断削平, 最终导致螺杆接触端面的失效。
部件的失效分析表明, 失效不是由于单向高载荷引起的, 而是一种循环载荷(如振动) 现象。
先导式电磁阀改进措施为了消除阀芯组件的振动问题, 其有效的方法就是在先导阀处于开启状态时, 消除阀芯的自由活动性。
因此对阀芯组件做了改进。
①取消阀杆的上密封, 将阀芯的筒体长度增加, 以阀芯与阀杆套筒控制阀门的行程。
②取消调节螺钉, 不再通过调节螺钉来调节阀门的行程, 避免材料不同引起电极电位差导致的电化学腐蚀。
阀杆加长, 顶部呈圆头, 材料仍采用Inconel , 与阀芯材料接近。
③销钉直径由Φ3mm 增加到Φ5mm , 提高了强度, 以便在阀门处于开启状态下将阀杆的力传递到阀芯上, 将阀芯的上密封压紧在阀杆套筒上, 防止阀门开启后阀芯在蒸汽流的
情况下发生振动。
阀门的行程则通过阀芯的筒体长度来调整, 在先导阀组装初期, 通过加工阀芯的倒密封端来控制行程, 并控制先导阀的行程为负偏差, 阀芯和阀座密封面研磨后, 其行程取正偏差, 这样即使阀芯和阀座密封面多次研磨后也能保证先导阀的行程在允许误差范围内。
阀芯组件改进后, 通过热态试验台架对一个新结构的先导阀进行了500 次的开关排放试验。
试验完成后, 对阀芯组件进行了解体检查, 未发现振动造成的磨痕。
又经现场实际运行3 个月后解体检查, 先导阀状态良好, 未发现阀芯部件存在磨痕, 证明已经消除了电磁先导阀不能长时间开启的缺陷。
