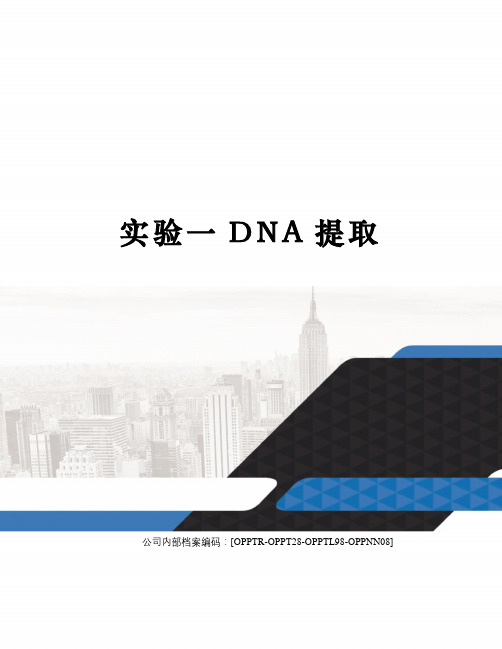

实验一DNA提取
实验一D N A提取公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]实验一 DNA的小量制备小量法提取植物基因组DNA（CTAB法）1 实验目的：随着基因工程等分子生物学技术的迅速发展及广泛应用，人们经常需要提取高分子量的植物DNA，用于构建基因文库、基因组 southern 分析、酶切及克隆等，这是研究基因结构和功能的重要步骤。
本实验目的是学习从植物材料中提取和测定DNA 的原理并掌握CTAB 提取DNA 的方法，进一步了解DNA 的性质。
2 实验原理细胞中的DNA 绝大多数以DNA-蛋白复合物（DNP）的形式存在于细胞核内。
提取DNA 时，一般先破碎细胞释放出DNP，再用含少量异戊醇的氯仿除去蛋白质，最后用乙醇把DNA 从抽提液中沉淀出来。
DNP 与核糖核蛋白（RNP）在不同浓度的电解质溶液中溶解度差别很大，利用这一特性可将二者分离。
以NaCl 溶液为例：RNP 在L NaCl中溶解度很大，而DNP 在其中的溶解度仅为纯水中的1％。
当NaCl 浓度逐渐增大时，RNP的溶解度变化不大，而DNP 的溶解则随之不断增加。
当NaCl 浓度大于1mol/L 时，DNP的溶解度最大，为纯水中溶解度的2 倍，因此通常可用L NaCl 提取DNA。
为了得到纯的DNA 制品，可用适量的RNase 处理提取液，以降解DNA 中搀杂的RNA。
关于植物总DNA 的提取主要有两种方法：1． CTAB 法：CTAB（十六烷基三甲基溴化铵，hexadecyltrimethylammonium bromide, 简称CTAB）：是一种阳离子去污剂，可溶解细胞膜，它能与核酸形成复合物，在高盐溶液中（LNaCl）是可溶的，当降低溶液盐的浓度到一定程度（ mol/L NaCl）时从溶液中沉淀，通过离心就可将CTAB 与核酸的复合物同蛋白、多糖类物质分开，然后将CTAB 与核酸的复合物沉淀溶解于高盐溶液中，再加入乙醇使核酸沉淀，CTAB 能溶解于乙醇中。
纳米机器人结构体系与工作原理
结构体系与工作原理
2009年度“十大科学新闻”评选候选新闻：
12.科学家研制出纳米齿轮
6月22日，新加坡科学技术研 究局材料研究与工程研究所的科学家， 研制出世界首个附在原子轴上的分子级 齿轮，其大小仅为1.2纳米，旋转也能 收到精确控制。制造出原子大小的齿轮 并不困难，但实现对微型齿轮运动的精 确控制却并非易事。这些科学家通过对 位于原子轴上的纳米齿轮及扫描隧道显 微镜尖端间的电子连接进行操控，实现 了对齿轮旋转的良好控制，从而解决了 无序运动这一科学难题。
ATP酶
结构体系与工作原理
有没有可能实现仿照人类尺度机械的纳米机械？
所谓的微机电系统发展非常迅速。但这些机械的 功能还相当简单，它们是微小机械，不是纳米级的机械。 第一个真正的纳米尺度的机电系统仅仅在过去几年中才出 现，并且只是实验性质的。
一个至关重要的问题是摩擦和粘性，微型器件表 面积比率更大。表面效应变得比宏观器件更加显著。如果 值得做，这样的问题最终会被解决，但是现在它带给人们 的是困难的技术挑战。毫无疑问，我们将会发展出更复杂 的纳米机械以及类似人类尺度机械的纳米机械模型，但是 在我们制造出任何实际用途的纳米器件之前，还有很长的 一段路要走。也没有任何理由认为纳米机械一定要和人类 尺度机械相似。
目前依照纳米机器人的结构构成以及研究进展，纳米机器人主要可 分为三代：
第一代是生物系统和机械系统的有机结合体，例如用碳纳米管做结 构件，分子马达作为动力组件，DNA关节作为连接件等；
第二代是直接利用原子或分子装配成具有特定功能的纳米尺度的分 子装置，例如直接用原子、DNA片段或者蛋白质分子装配成生物纳米机器 人；
纳米齿轮
Thank you!!!
结构体系与工作原理 纳 米 机 器 人 概 念 图
biocomputer
The first case of Biocompers
被引用2749次
To solve the Hamiltonian path problem
汉弥尔顿路径问题（Hamiltonian path problem）属于数 学中的图论。此问题是用来决定一个图上的汉弥尔顿 路径。为NP完全问题。为旅行推销员问题的特殊案例。 问题的具体描述是指，给定一个城市的集合和它们之 间的道路，找到一个旅行指南集合，在一个给定的城 市开始，到一个给定的城市结束，而且途径且仅途径 一次其他的城市。
一个有限状态的决策机
生物计算机中的逻辑运算
The internal structure of an RNAibased biocomputer
生物计算机中的逻辑运算
The computer logic relations between biological inputs
Some cases of Biocomputers
DNA 计算机历史 (2)
2001年11月，以色列科学家成功研制成世界第一台DNA计算机，它的输出、输入和软 硬件全由在活性有机体中储存和处理编码信息的DNA分子组成。该计算机不过一滴水 大小，比较原始，也没有任何相关应用产生，但这是未来DNA计算机的雏形。次年， 研究人员又作了改进，吉尼斯世界记录称之为“最小的生物计算设备”。 2002年2月，DNA计算机的研究则更进一步，日本奥林巴斯（Olympus） 公司宣布，该 公司与东京大学联合开发出了全球第一台能够真正投入商业应用的DNA计算机。他们 开发的这种DNA计算机有分子计算组件和电子计算机部件两部分组成。前者用来计算 分子的DNA组合，以实现生化反应，搜索并筛选出正确的DNA结果，后者则可以对这些 结果进行分析。 DNA计算机已经成为当前世界许多国家科研人员研究的热点之一，而且取得了突破性 进展，但主要还处在理论研究和应用探索阶段。
纳米机器人(1)
纳米机器人(1)
德国Darmstadt科技大学 的Cavalcanti运用进化竞 争代理(agent)和遗传算 法(GA)，结合先进图形 仿真技术进行纳米机器 人的装配自动化研究。
纳米机器人(1)
3.1.2 机载导航系统：内部传感器。 一个带有化学传感器的纳米机器人可以探测并根 据特定的化学物质进行追踪，找到目的地。光谱 传感器，能够从周围采样，探知周围物体发出的 光谱，发现所要寻找的部位。
纳米机器人(1)
3.1 导航机制
3.1.2 机载导航系统：内部传感器
举例：纳米生物传感器
•3.1 导航
•3.2 动力
3.3 •
移动方式
纳米机器人(1)
• 3.1 导航机制
导航可以分为外部导航和机载导航。
3.1.1 外部导航系统：发送探测信号来定位。 可以使用很多不同的方法指示纳米机器人到达正确 的位置。其中一种是让纳米机器人发出超声波脉冲 信号，使用者通过使用带有超声波传感器的特殊设 备来检测信号，从而跟踪纳米机器人的位置，指引 它去往目的地。其他检测方法也包括放射性染料、 X射线、无线电波或热量等。
3.2.4 鞭毛马达
鞭毛马达位于细胞的包膜上，由10种以上的蛋白质群体组成，由相应的 定子、转子、轴承、万向接头等组成。 鞭毛马达是通过膜内外的粒子电 化梯度来驱动的，该力称为质子推动力PMF（Proton Motive Force）
纳米机器人(1)
3.3 移动方式
DNA的粗提取与鉴定
答：蒸馏水对于鸡血细胞来说是一种低渗液体， 水分可以大量进入血细胞内，使血细胞胀裂， 再加上搅拌的机械作用，就加速了鸡血细胞的 破裂(细胞膜和核膜的破裂. )，从而释放出DNA
2、植物细胞
①植物细胞需要先用一定的洗涤剂和食盐溶解 细胞膜 讨论：加入洗涤剂和食盐的作用分别是什么？
则溶于酒精，将DNA与蛋白质进一步分离。
（2） DNA对酶、高温和洗涤剂的耐受性
① 蛋白酶——水解蛋白质，对DNA没有影响 ② 高 温——大多数蛋白质不能忍受60～80℃ 而DNA在80℃以上才会变性 ③ 洗涤剂——瓦解细胞膜，但对DNA没有影响
瓦解细胞膜（破坏膜中的蛋白质分子）
（二）DNA的鉴定
②使DNA从溶液中析出： DNA不溶于酒精溶液， 但是细胞中的某些蛋白质可以溶于酒精溶液。利 用这一原理，可以进一步提取出含杂质较少的 DNA。
③ 鉴定：DNA遇二苯胺（沸水浴）会染成蓝色， 因此，二苯胺可以作为鉴定DNA的试剂。
.
二、实验设计
（一）实验材料的选取 从下列材料中选取2～3种
菜花、香蕉、猕猴桃、洋葱、豌豆、菠菜； 鱼卵、猪肝、鸡血、哺乳动物的红细胞； 在液体培养基中培养的大肠杆菌
.
.
讨论： 为什么要加50mL的冷酒精？ 答：抑制核酸水解酶的活性，防止DNA降解 降低DNA分子的运动，使DNA易形成沉淀析出 低温有利于增加DNA分子的柔韧性，减少其断 裂
.
2. DNA的鉴定
⑴ 向两支试管中分别加入 2mol/L NaCl 溶液5ml ⑵ 其中一支试管中加入DNA丝状物 ⑶ 各加入二苯胺试剂4ml ⑷ 混匀后，置于沸水浴中加热5min ⑸ 待冷却后，比较两只试管中溶液的颜色变化
