代码分析：九轴姿态传感器是无人机中必备重要器件。
九轴无线姿态传感器(LPMS-B)检测分析及应用
九轴无线姿态传感器(LPMS-B)检测分析及应用黄悦峰;王榜;张启鹏;朱婉莹;李标【摘要】首先对九轴无线姿态传感器(LPMS-B)的基本功能进行介绍,然后对其性能进行测试分析,最后把LPMS-B应用于机器人末端姿态测试.试验结果表明,对于单轴转动,改进的四元数互补滤波数据融合算法更能精确检测机器人的末端姿态,对于多轴联动,由于各轴的相互影响,使得各算法之间的差异不明显.【期刊名称】《装备制造技术》【年(卷),期】2018(000)001【总页数】5页(P89-93)【关键词】九轴无线姿态传感器;末端姿态;数据融合算法【作者】黄悦峰;王榜;张启鹏;朱婉莹;李标【作者单位】广西制造系统与先进制造技术重点实验室广西大学机械工程学院,广西南宁530004;广西制造系统与先进制造技术重点实验室广西大学机械工程学院,广西南宁530004;广西制造系统与先进制造技术重点实验室广西大学机械工程学院,广西南宁530004;广西制造系统与先进制造技术重点实验室广西大学机械工程学院,广西南宁530004;广西制造系统与先进制造技术重点实验室广西大学机械工程学院,广西南宁530004【正文语种】中文【中图分类】TP242信息时代的关键在于信息获取，信息获取关键在于传感器。
姿态信息获取、姿态检测具有广泛和重要的应用范围，在无人机的惯性测量系统、车辆船舶倾斜角的测量、机器人运动的测量等都有着重要的应用。
目前，在姿态测量组合方面，比较成熟的有加速度计、陀螺仪和磁强计组合，现有的惯性姿态测量系统主要采用这种组合方式。
随着新材料，新原理，新技术的不断出现，姿态测量组合逐渐向小型化、低成本、高精度的方向发展。
国外对于MEMS（MEMS，Micro-Electro-Mechanical System）的研究较早，20世纪80年代在加拿大、韩国、日本以及澳大利亚等国家都开展了深入的研究，此外，一些高校和企业投入大量的精力物力开展 MEMS 研究[1，2，3]，都取得了不错的研究成果。
飞行控制系统
飞行控制系统为了使无人机飞行控制系统具有强大的数据处理能力、较低的功耗、较强的灵活性和更高的集成度，提出了一种以SmartFusion为核心的无人机飞行控制系统解决方案。
为满足飞控系统实时性和稳定性的要求，系统采用了μC／OS-Ⅱ实时操作系统。
与传统的无人机飞行控制系统相比，在具有很强的数据处理能力的同时拥有较小的体积和较低的功耗。
多次飞行证明，各个模块设计合理，整个系统运行稳定，可以用作下一代无人机高性能应用平台。
关键词：无人机；飞行控制系统；SmartFusion芯片；μC／OS-Ⅱ0 引言飞行控制系统是无人机的重要组成部分，是飞行控制算法的运行平台，它的性能好坏直接关系着无人机能否安全可靠的飞行。
随着航空技术的发展，无人机飞行控制系统正向着多功能、高精度、小型化、可复用的方向发展。
高精度要求无人机控制系统的精度高，稳定性好，能够适应复杂的外界环境，因此控制算法比较复杂，计算速度快，精度高；小型化则对控制系统的重量和体积提出了更高的要求，要求控制系统的性能越高越好，体积越小越好。
此外，无人机飞行控制系统还要具有实时、可靠、低成本和低功耗的特点。
基于以上考虑，本文从实际工程应用出发，设计了一种基于SmartFusion的无人机飞行控制系统。
1 飞控系统总体设计飞行控制系统在无人机上的功能主要有两个：一是飞行控制，即无人机在空中保持飞机姿态与航迹的稳定，以及按地面无线电遥控指令或者预先设定好的高度、航线、航向、姿态角等改变飞机姿态与航迹，保证飞机的稳定飞行，这就是通常所谓的自动驾驶；二是飞行管理，即完成飞行状态参数采集、导航计算、遥测数据传送、故障诊断处理、应急情况处理、任务设备的控制与管理等工作。
飞行控制系统主要完成3个功能任务，其层次构成为三层：最底层的任务是提高无人机运动和突风减缓的固有阻尼——三个轴方向的阻尼器功能；第2层的任务是稳定无人机的姿态角——基本驾驶仪的功能(主要进行角运动控制)；第3层的任务是控制飞行高度、航迹和飞行速度，实现较高级自动驾驶功能。

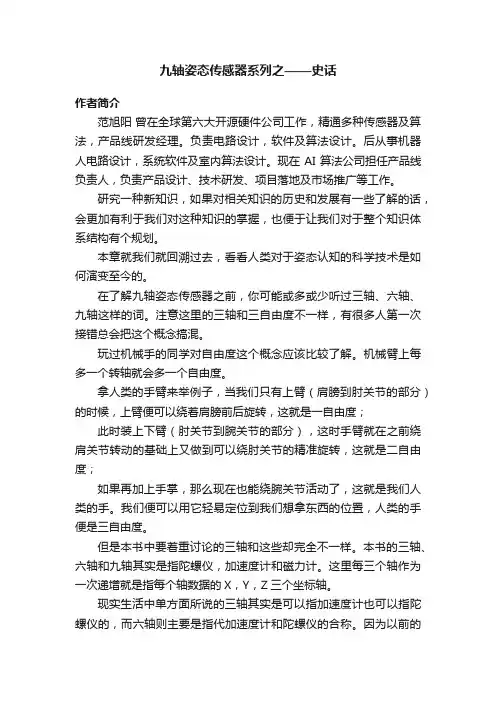

九轴姿态传感器系列之——史话
九轴姿态传感器系列之——史话作者简介范旭阳曾在全球第六大开源硬件公司工作，精通多种传感器及算法，产品线研发经理。
负责电路设计，软件及算法设计。
后从事机器人电路设计，系统软件及室内算法设计。
现在AI算法公司担任产品线负责人，负责产品设计、技术研发、项目落地及市场推广等工作。
研究一种新知识，如果对相关知识的历史和发展有一些了解的话，会更加有利于我们对这种知识的掌握，也便于让我们对于整个知识体系结构有个规划。
本章就我们就回溯过去，看看人类对于姿态认知的科学技术是如何演变至今的。
在了解九轴姿态传感器之前，你可能或多或少听过三轴、六轴、九轴这样的词。
注意这里的三轴和三自由度不一样，有很多人第一次接错总会把这个概念搞混。
玩过机械手的同学对自由度这个概念应该比较了解。
机械臂上每多一个转轴就会多一个自由度。
拿人类的手臂来举例子，当我们只有上臂（肩膀到肘关节的部分）的时候，上臂便可以绕着肩膀前后旋转，这就是一自由度；此时装上下臂（肘关节到腕关节的部分），这时手臂就在之前绕肩关节转动的基础上又做到可以绕肘关节的精准旋转，这就是二自由度；如果再加上手掌，那么现在也能绕腕关节活动了，这就是我们人类的手。
我们便可以用它轻易定位到我们想拿东西的位置，人类的手便是三自由度。
但是本书中要着重讨论的三轴和这些却完全不一样。
本书的三轴、六轴和九轴其实是指陀螺仪，加速度计和磁力计。
这里每三个轴作为一次递增就是指每个轴数据的X，Y，Z三个坐标轴。
现实生活中单方面所说的三轴其实是可以指加速度计也可以指陀螺仪的，而六轴则主要是指代加速度计和陀螺仪的合称。
因为以前的姿态传感器并没有磁力计的传感器集成在其中，所以并没有把磁力计纳入在内。
不过现在的磁力计的都集成在姿态传感器内部了，所以合称为九轴传感器。
本书就是以MPU9250九轴传感器为例，给大家掰开揉碎的讲解九轴传感器的到底是怎么设计使用的，这样大家就会使用目前市面上所有的姿态传感器了。
某些搞飞控的人还喜欢叫自己的飞控板为十轴，那是因为他们把气压传感器也算在了里面（气压计主要是测量飞行高度的，因为只有一项数据所以认为是单轴）。
九轴传感器 姿态解算 实现方法
九轴传感器姿态解算实现方法
九轴传感器是一种集成了三轴加速度计、三轴陀螺仪和三轴磁
力计的传感器，可以用于测量物体的加速度、角速度和磁场强度。
姿态解算是指根据传感器采集到的数据，推导出物体的姿态信息，
包括俯仰角、横滚角和航向角。
实现姿态解算的方法有多种，下面
我将从几个角度来介绍。
1. 卡尔曼滤波器，卡尔曼滤波器是一种常用的姿态解算方法。
它利用传感器测量值和系统模型，通过递归的方式估计系统的状态，并最小化估计值与实际值之间的误差。
在九轴传感器中，可以利用
加速度计和陀螺仪的数据来建立系统模型，然后利用卡尔曼滤波器
来融合这些数据，从而得到更准确的姿态信息。
2. 互补滤波器，互补滤波器是另一种常见的姿态解算方法。
它
利用加速度计和陀螺仪的数据分别计算出倾斜角和角速度，然后将
这两种信息进行融合，得到更准确的姿态信息。
通过调节权重系数，可以平衡加速度计和陀螺仪在姿态解算中的作用。
3. 四元数解算，四元数是一种数学工具，可以用来描述物体在
三维空间中的姿态。
九轴传感器可以提供三个方向上的加速度、角
速度和磁场强度数据，利用这些数据可以推导出物体的姿态信息，并转换成四元数的形式。
利用四元数解算的方法可以更加精确地计算出物体的姿态信息。
总的来说，实现九轴传感器的姿态解算方法有很多种，包括卡尔曼滤波器、互补滤波器、四元数解算等。
不同的方法适用于不同的应用场景，选择合适的方法需要考虑传感器精度要求、计算复杂度以及实时性等因素。
希望这些信息能够帮助你更好地理解九轴传感器姿态解算的实现方法。
2021年无人机考试题库A(含答案)

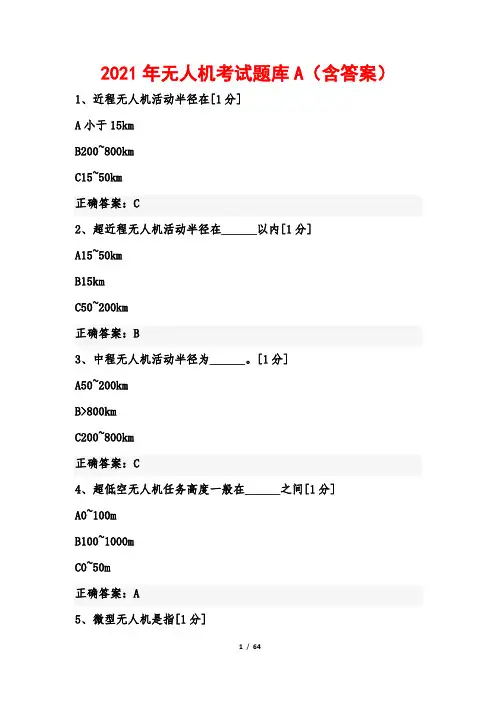

2021年无人机考试题库A（含答案）1、近程无人机活动半径在[1分]A小于15kmB200~800kmC15~50km正确答案：C2、超近程无人机活动半径在______以内[1分]A15~50kmB15kmC50~200km正确答案：B3、中程无人机活动半径为______。
