电磁流量计计量原理
电磁流量计公式高中物理
电磁流量计公式高中物理电磁流量计的原理和应用电磁流量计是一种常用的流量测量仪器，通过测量导体中流动的液体或气体的磁场，来计算流体的流速。
它广泛应用于化工、水处理、能源等领域，是一种非常重要的流量计量设备。
电磁流量计的基本原理电磁流量计利用洛伦兹力原理来测量电导体内流体的流速。
当导体中流动液体或气体时，会产生磁场。
当通过导体的电流通过时，磁场和电流之间会产生相互作用，这个相互作用就称为洛伦兹力。
根据洛伦兹力的大小，我们可以推导出电磁流量计的工作原理。
电磁流量计的计算公式电磁流量计的测量原理和工作过程都可以用数学公式来描述。
其中最常见的计算公式为流速的计算公式和流量的计算公式。
1.流速的计算公式电磁流量计中，流速可以通过以下公式计算得到：$v = K \\cdot \\frac{U}{B}$ 其中，v表示流速，K是比例系数，U是电压，B是磁场强度。
2.流量的计算公式流量可以通过流速和管道截面积来计算，电磁流量计中的流量计算公式为： $Q = v \\cdot A$ 其中，Q表示流量，A为管道的截面积。
电磁流量计的优势和局限电磁流量计具有测量范围广、精度高、稳定性好等优势，因此在工业应用中得到了广泛的应用。
然而，电磁流量计的价格相对较高，需要定期校准和维护。
电磁流量计的发展趋势随着科学技术的不断发展，电磁流量计的精度和稳定性会不断提升，同时，价格也会逐渐下降，使其更加普及和适用于更多的行业和领域。
通过以上内容，我们对电磁流量计的原理、计算公式以及优劣势都有了一定的了解。
电磁流量计作为流量测量领域中的重要仪器，将继续在各个行业中发挥着重要作用。
以上为电磁流量计的理论及应用内容。
电磁流量计的工作原理
电磁流量计的工作原理
电磁流量计是一种常用的流量测量仪表，它通过测量流体在磁场中的运动状态来实现流量的计量。
其工作原理主要包括磁场产生、感应电动势和流量计算三个方面。
首先，电磁流量计的工作原理涉及到磁场的产生。
通常情况下，电磁流量计中会设置一对电磁线圈，通过通电产生磁场。
当流体通过测量管道时，磁场会对流体产生作用，使得流体中的带电粒子（如离子）产生偏转运动。
其次，磁场的作用会引起流体中的带电粒子产生感应电动势。
当流体中的带电粒子受到磁场作用时，会产生感应电动势，其大小与流体的流速成正比。
这一感应电动势会被测量并记录下来，成为判断流量大小的重要依据。
最后，通过对感应电动势的测量和计算，可以得到流体的流量。
电磁流量计会将感应电动势转化为标准电信号，并传输给显示仪表或控制系统，经过一系列的计算和处理，最终得到流体的流量数据。
这些数据可以被实时监测和记录，为工业生产和科学研究提供重要参考。
总的来说，电磁流量计的工作原理是基于磁场对流体中带电粒子的作用，通过感应电动势和流量计算来实现流量的准确测量。
这种测量方法具有精度高、稳定性好、适用范围广等优点，因此在工业生产和科学研究中得到了广泛的应用。
电磁流量计的工作原理及组成
电磁流量计的工作原理及组成1、工作原理电磁流量计的测量原理如图1 所示。
根据法拉第电磁感应定律，导电液体在磁场中流动会产生电动势E，它与磁感应强度B、导电液体平均流速v 成一定比例关系:E =KBDv式中: E———导电流体在磁场中产生的电动势，V;K———比例系数，在管道内径D 和磁感应强度B 不变的情况下，K 为常数，1;B———磁感应强度，T;D———测量管内径，m;v———导电液体平均流速，m/s。
电磁流量计利用上述函数关系推导出v = E /( KBD) ，实际测得的是液体流速v，再通过被测介质的体积流量QV = πD2 v /4，计算导电流体介质的流量。
2、计量系统组成电磁流量计主要由两部分组成: 流量传感器和信号变送器，如图2 所示。
传感器上的励磁线圈接受变送器传输来的励磁电流产生磁场，输出感应电动势信号; 信号变送器则将感应电动势信号转换为流量信号或模拟量信号送至控制系统。
电磁流量计按组成方式分为一体式和分体式。
电磁流量计稳定工作另外一个重要条件是接地。
当流体流动穿过磁场时，以导电流体本身作为参考电位，在测量管一侧电极产生正电势，另一侧产生负电势，形成电势差。
但此电动势信号一般只有几毫伏，易受外界干扰。
为防止干扰，将参考电位接入大地作为零电位，保证传感器输出精确稳定的信号。
传感器和转换器的接地端必须与被测介质同电位，才能构成对称的输入输出回路。
3、系统特性电磁流量计的主要特点如下: ①不同于差压式、容积式流量计，电磁流量计测量管内无阻流部件，压损很小，适用于大口径管道; ②不受测量介质的温度、压力、密度、黏度参数变化影响，不需要进行修正和补偿，仅仅要求测量介质的电导率σ＞5 μS /cm;③量程比宽，输出信号和流量成线性关系; ④测量精度高，可达到±( 0．1%～0．5%) ; ⑤安装要求低，前后直管段要求低，一般满足前直管段管径D前≥5D，后直管段管径D后≥2D 即可; ⑥性价比较高，使用范围广，合理选用衬里材料和电极材质可以测量各种腐蚀性介质的流量。
电磁流量计的基本原理和应用
电磁流量计的基本原理和应用1. 基本原理电磁流量计是一种测量液体流量的设备，是根据电磁感应原理工作的。
它利用电磁感应原理测量液体中的电导率，通过测量液体中的电场和磁场的相互作用来确定流量的大小。
电磁流量计的基本原理如下：•法拉第电磁感应定律：当导体运动时，垂直于磁感线的导电面上会产生感应电动势。
•洛伦兹力定律：当导体中有电流通过时，磁场对导体会产生力的作用。
•液体电导率：液体的电导率与流体中电离物质的浓度有关，而电离物质的浓度与液体中的流速密切相关。
基于以上原理，电磁流量计可以通过测量流经管道的液体中感应电场和磁场的变化来计算流体的流量。
具体工作原理如下：1.在电磁流量计中，液体流经一个电磁线圈（发射线圈）和一个位于电磁线圈上游的电磁感应线圈（接收线圈）。
2.发射线圈中通入恒定的电流，产生一个垂直于流体流向的磁场。
3.若液体中有电导率，则液体中会有电离物质存在，形成一个带电的流体体积。
4.流体体积在磁场作用下，电离物质受到洛伦兹力的作用，使流体发生偏转。
5.偏转的流体体积会产生一个感应电场。
6.接收线圈测量感应电场的强度，并传输给电磁流量计的电路。
7.电磁流量计的电路根据感应电场和外部因素（如流体密度、粘度等）计算出流体的流量大小。
2. 应用领域电磁流量计具有以下优点，因此被广泛应用于各个领域：•非侵入式测量：电磁流量计不需要物理接触流体，因此不会对流体的流动性能产生影响。
•准确性高：电磁流量计在各种流速范围内均有良好的测量准确性。
•稳定性好：电磁流量计具有较好的稳定性和重复性，与时间和温度变化基本无关。
•适应性强：电磁流量计适用于各种液体介质，如水、废水、石油、化工液体等。
•可编程性：电磁流量计具有多种通信接口，可以与计算机及其他设备进行数据交互和控制。
基于以上特点，电磁流量计在以下领域有广泛的应用：1.工业过程控制：电磁流量计可以用于监测工业过程中各种液体的流量，如化工、石油、制药等行业。
2.环境监测：电磁流量计可以用于监测城市污水处理厂、水处理厂等环境中流体的流量。
电磁流量计的原理和应用
电磁流量计的原理和应用电磁流量计是一种非常常用的流量计量仪器，在物流行业和工业领域有着广泛的应用。
本文将详细介绍电磁流量计的工作原理以及其在实际应用中的一些典型案例。
一、电磁流量计的工作原理电磁流量计是通过测量液体在磁场中的感应电动势来计算其流量的。
其原理基于法拉第电磁感应定律。
当导电液体通过流量计的测量管时，液体会与磁场产生交互作用，从而在测量管中引起感应电动势。
根据感应电动势的大小和方向，可以推算出液体的流速和流量。
电磁流量计由电磁体和测量管两部分组成。
电磁体通常由线圈、铁芯和磁场生成器等组件构成，用于产生一个均匀的磁场。
而测量管则是导电性良好的管道，液体在其中流动。
当液体流经测量管时，感应电动势就会在测量管的壁面上产生，根据感应电动势的大小和方向即可计算出流速和流量。
二、电磁流量计的应用案例1. 工业流量测量电磁流量计在各种工业领域的流量测量中起到了重要的作用。
比如在化工厂中，电磁流量计可以用于测量和控制各种液体的流量，从而保证生产过程的正常运行和安全性。
在石油工业中，电磁流量计可以用于监测原油的输送和处理流程中的流量变化，以确保生产过程的稳定性。
此外，电磁流量计还可以广泛应用于水处理、食品加工、能源行业等各个领域。
2. 物流管理电磁流量计也被广泛应用于物流管理中。
例如，在油库、仓储和供应链领域，电磁流量计可以用于监测和计量液体和气体的流动，以便进行库存控制和供应链管理。
在水资源管理中，电磁流量计可以用于监测水的供应和分配，在用水量的计量和统计中起到关键作用。
总而言之，电磁流量计在物流管理中的应用可以提高效率、减少损失，并为决策提供精确数据支持。
3. 环境监测电磁流量计还可以在环境监测领域发挥重要作用。
比如，在污水厂和废水处理厂中，电磁流量计可以用于监测和控制污水和废水的流量，以保证处理过程的正常进行和环境的安全。
此外，在气象学和水文学领域，电磁流量计也可以用于监测降雨量和河流水位等，为科学研究和天气预报提供数据支持。

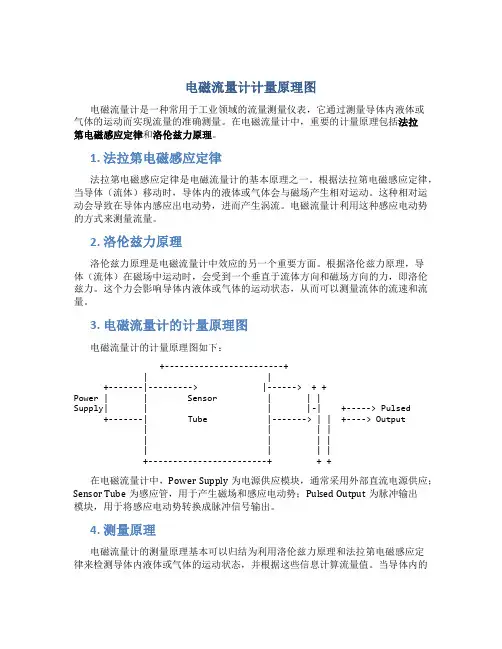

电磁流量计计量原理图
电磁流量计计量原理图电磁流量计是一种常用于工业领域的流量测量仪表，它通过测量导体内液体或气体的运动而实现流量的准确测量。
在电磁流量计中，重要的计量原理包括法拉第电磁感应定律和洛伦兹力原理。
1. 法拉第电磁感应定律法拉第电磁感应定律是电磁流量计的基本原理之一。
根据法拉第电磁感应定律，当导体（流体）移动时，导体内的液体或气体会与磁场产生相对运动。
这种相对运动会导致在导体内感应出电动势，进而产生涡流。
电磁流量计利用这种感应电动势的方式来测量流量。
2. 洛伦兹力原理洛伦兹力原理是电磁流量计中效应的另一个重要方面。
根据洛伦兹力原理，导体（流体）在磁场中运动时，会受到一个垂直于流体方向和磁场方向的力，即洛伦兹力。
这个力会影响导体内液体或气体的运动状态，从而可以测量流体的流速和流量。
3. 电磁流量计的计量原理图电磁流量计的计量原理图如下：+------------------------+| |+-------|---------> |------> + +Power | | Sensor | | |Supply| | | |-| +-----> Pulsed+-------| Tube |-------> | | +----> Output| | | || | | || | | |+------------------------+ + +在电磁流量计中，Power Supply为电源供应模块，通常采用外部直流电源供应；Sensor Tube为感应管，用于产生磁场和感应电动势；Pulsed Output为脉冲输出模块，用于将感应电动势转换成脉冲信号输出。
4. 测量原理电磁流量计的测量原理基本可以归结为利用洛伦兹力原理和法拉第电磁感应定律来检测导体内液体或气体的运动状态，并根据这些信息计算流量值。
当导体内的流体流过感应管时，感应管中的磁场会感应出电动势，进而产生涡流。
通过测量涡流的大小和反向等信息，可以精确地计算出流体的流速和流量。
电磁流量计的基本原理
电磁流量计的基本原理(一) 测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B，L，u三者互相垂直，则e＝Blu (3－35)与此相仿．在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极(图3—17)则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD (3－36)式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝＝（3－37）由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理．需要说明的是，要使式（3—37）严格成立，必须使测量条件满足下列假定：①磁场是均匀分布的恒定磁场；②被测流体的流速轴对称分布；③被测液体是非磁性的；④被测液体的电导率均匀且各向同性。
图3－17 电磁流量计原理简图1－磁极；2－电极；3－管道(二)励磁方式励磁方式即产生磁场的方式．由前述可知，为使式(3—37)严格成立，第一个必须满足的条件就是要有一个均匀恒定的磁场．为此，就需要选择一种合适的励磁方式。
目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁．现分别予以介绍．1．直流励磁直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场．这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响．但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子．在电场力的作用下，负离子跑向正极，正离子跑向负极．如图3—18所示．这样，将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作．所以，直流励磁一般只用于测量非电解质液体，如液态金属等．图3－18 直流励磁方式2．交流励磁目前，工业上使用的电磁流量计，大都采用工频(50Hz)电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场．交变磁场变送器的主要优点是消除了电极表面的极化于扰．另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多．如果交流磁场的磁感应强度为B＝Bm sin t （3－38）则电极上产生的感生电动势为e＝Bm D sin t （3－39）被测体积流量为qv= D （3－40）式中Bm――磁场磁感应强度的最大值；――励磁电流的角频率，＝2 f；t――时间；f――电源频率．由式(3－40)可知，当测量管内径D不变，磁感应强度Bm为一定值时，两电极上输出的感生电动势e与流量qv成正比．这就是交流磁场电磁流量变送器的基本工作原理．值得注意的是，用交流磁场会带来一系列的电磁干扰问题．例如正交干扰．同相干扰等，这些干扰信号与有用的流量信号混杂在一起．因此，如何正确区分流量信号与干扰信号，并如何有效地抑制和排除各种干扰信号，就成为交流励磁电磁流量计研制的重要课题。
电磁式流量计的工作原理
电磁式流量计的工作原理
电磁式流量计是一种用于测量管道内液体流量的仪器，其测量原理是利用液体通过导电管内时，垂直于导电管轴向方向产生的电磁感应，来测量液体流量的体积。
该种流量计优点在于测量精度高，且对液体没有压力损失，因此被广泛应用于化工、石油、冶金、电力、食品等行业中。
电磁流量计由流量传感器和转换器两部分组成。
流量传感器之内主要有一个导电管和两个电极支撑装置。
当测量的液体通过导电管内时，液体内部流动的产生的磁场和导电管内部产生的磁场相互作用，就会在导电管上产生电动势，并由流量传感器内的电极检测并检出该电动势，由此完成了液体浃量精准且稳定的测量。
其次，转换器则能通过流量传感器检测到的电磁信号，进行处理和计算，从而输出标准的4-20mA电流信号和数字信号。
这样便实现了自动控制和记录，在生产和使用过程中，能够为操作人员提供准确而可靠的线上数据。
电磁式流量计的测量工艺简单易用，同时适用于多种化学物质及颗粒物体的测量，甚至包括非导电液体的流量计量。
在不断发展的现代工业领域中，如今的电磁式流量计具备了良好的灵敏度和可靠性，正因其在工业应用方面所发挥的重要作用，它应用的领域不断扩大，逐步深入到人们的生活中。
总之，电磁式流量计的工作原理，是利用了液体通过导电管时，产生的电磁感应原理，测量导电管内液体流经的流量体积，进而输出标准的4-20mA电流信号和数字信号。
它在化工、石油、电力等领域中得到了广泛的使用，成为了流量测量领域中的翘楚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁流量计计量原理
电磁流量计是一种通过测量液体中感应电动势的变化来确定流量的装置。
其计量原理基于法拉第电磁感应定律，即当导体在磁场中运动时，导体两端产生感应电动势。
电磁流量计由磁场系统和电极系统组成。
磁场系统通常由一个电磁线圈和一个磁场强度均匀的磁铁组成。
电极系统由测量电极和参考电极组成。
当液体流经电磁流量计时，液体中的导电质通过电磁线圈产生的磁场。
由于液体促使导体移动，导体在磁场中运动时会产生感应电动势。
这个感应电动势与液体的流速成正比。
感应电动势通过测量电极和参考电极之间的电压差来测量。
电磁流量计的工作过程如下：
1. 电磁线圈中通电产生磁场；
2. 液体流经电磁流量计，导致导体在磁场中运动；
3. 导体运动产生感应电动势，并通过电极系统测量；
4. 通过测量电极和参考电极间的电压差，确定液体的流速；
5. 根据流速和管道的截面积，计算液体的流量。
电磁流量计的优点包括不受压力、温度变化影响，无阻塞、无漏损、测量精度高等。
因此电磁流量计在工业和民用领域中被广泛应用于液体流量的测量。
