初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中：A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2、如图2所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的滑片P在变阻器中间位置，当电键S从断开到闭合，下列说法中正确的是A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大3、如图所示电路中，电流电压保持不变，开关S由断开到闭合，下列表述中正确的是（）A电路总电阻变大B电路总功率变小C电压表示数变小D电流表示数变大4、在用伏安法测电阻实验中,王力同学不小心将、两表位置接反,如图所示,已知两表量程合适,则闭合开关后,会发生的现象是( )A.电流表烧坏B.电压表烧坏C.电源烧坏D.电压表示数等于电源电压5、在图14所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P向右滑动时（）A、电压表V和电流表A的示数之比增大1和电流表A的示数之比不变B、电压表V2C、电压表V示数的变化量和电流表A示数变化量的比值绝对值增大1D、电压表V示数的变化量和电流A表示数变化量的比值绝对值不变26、如图所示，电源电压不变，开关闭合时，电灯正常发光，若开关断开时，电灯仍正常发光，滑动变阻器滑片应该()A．向a端滑动B．向b端滑动C．在原位置不动D．先向a端滑动，再滑回原处7、如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A8、如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是A.短路B.短路C.断路D.断路9、如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路10、如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A. 2：1B. 3：1C. 2：3D. 1：311、已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）A．B．C．D．12、一段导体两端的电压为4V时，导体中的电流为1A，如果将两端的电压减少到2V时，导体中的电流变为（）A．0.25A B．0.5A C．2A D．3A13、如图所示的电路，闭合开关S、S1后，以下说法正确的是（）A.灯L1、L2串联B.电流表A1和A2示数相等C.断开S1后，电流表A1示数变小D.断开S1后，电流表A2示数变小14、为了节能，许多奥运场馆采用LEＤ发光二极管照明，二极管的主要材料是Ａ．纳米材料Ｂ．超导体Ｃ．导体Ｄ．半导体15、小明"测量小灯泡的电功率"，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A．小灯泡发生了断路B．小灯泡发生短路C．滑动变阻器发生了短路D．滑动变阻器的滑片接触不良16、某小灯泡的额定电压为6V，小明同学通过实验测得它的电流随电压变化的曲线如图所示。
由图可知A．灯泡的电阻不变B．灯泡的电阻会随两端的电压变化而变化C．灯泡的额定功率随着两端电压增大而增大D．电流I与电压U不成正比，欧姆定律在这里不适用17、在如图所示的电路中，电源电压不变，当S闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是（）A．A变大，V1不变，V2变大B．A变大，V1变小，V2不变C．A不变，V1变小，V2变大D．A变小，V1变大，V2变大18、在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A．电流表A、电压表V1示数都变大，电压表V2示数变小B．电流表A、电压表V1示数都减小，电压表V2示数增大C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变二、填空题（共10道总分30分）19、小明自制了一种测定风速的装置如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动.当风吹过探头时，由于探头上、下表面空气流速不同，探头将带动滑动变阻器R2的滑片P向____（选填"上"或"上"）移动；当风速增大时，电压表的示数将_____（选填"变大"、"变小"或"不变"）.20、如图3所示，只闭合开关S1，灯L1L2都发光；再闭合开关S2，两灯均不烧坏，则灯不亮，通过灯的电流变大。
（选填"L1"或"L2"）21、在如图所示的电路中，电源电压保持6V不变，当开关S1断开，S2、S3闭合时，电流表的示数为1A；当开关S1闭合，S2、S3断开时，电流表的示数为0.25A，则R1的阻值为_______Ω，当开关S1闭合，S2，S3断开时，R2的电功率为_________W.22、小明利用图甲所示的电路探究"通过导体的电流与电阻的关系"，根据实验的数据绘出了I-图像，如图乙所示．分析图像可知，当导体的电阻为▲Ω时，通过它的电流为0.2A;当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为▲；实验过程中，小明控制导体两端的电压为▲V．23、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在美国攻打阿富汗时被使用，此种炸弹在作战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量的极细的石墨丝，这些石墨丝是（填"导体"或"绝缘体"），飘落到供电设备上会造成（填"断路""闭合电路"或"短路"），从而使供电系统瘫痪。
24、如图所示电路，电源电压保持不变，电键S由断开到闭合，则三个电表中示数一定变大的是___________________表；接着将滑片向左移动，则三个电表中示数不发生变化的是__________表，三个电表中示数变小的是__________表。
若闭合电键S后，过了一会儿，两电压表的示数相同，除R1和R2外，其他原件均完好，则故障可能是__________________（写出所以可能的故障）。
25、如图1所示，铅笔芯与滑动变阻器串联在电压恒为6V的电路中，闭合开关，滑动变阻器的滑片从A端向B端移动，电流表和电压表示数变化情况如图2所示，由图象可知，当滑动变阻器两端电压为1V时，滑动变阻器消耗的功率为W，此时，铅笔芯两端的电压是V，铅笔芯的电阻是Ω，在滑动变阻器接入电路的阻值逐渐减小的过程中，铅笔芯的电阻（选填"变大"、"变小"或"不变"）．26、焦耳定律的描述:电流通过导体产生的热量跟电流的成正比,跟导体的成正比,跟通电时间成正比。
27、10秒内通过某导体横截面的电荷量为6库，通过它的电流为_________安。
该导体电阻为25欧，它两端的电压_________伏。
若将该导体两端的电压变为10伏，它的电阻为_________欧。
28、学习电压和电流概念时，我们运用的科学方法是（7）；探究导体的电流和电压关系实验中，运用的科学方法是（8）；引入"总电阻"概念时运用的科学方法是（9）．（选填正确选项填入上面空格：A.控制变量法；B.类比法；C.建立模型法；D.等效替代法）三、试验题（共4道总分16分）29、小明做"探究电阻上的电流跟两端电压的关系"的实验。
（1）他记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。
电压U/V 1 2 3 4.5电流I/A 0.2 0.4 0.6（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_________。
30、利用电源(两节干电池)、开关、电流表(0～0.6～3A)、电压表(0～3～15V)、滑动变阻器、定值电阻5个(阻值相同)和导线若干探究电路中电流与电压、电阻的关系。
(1)实验原理：用笔画线代替导线将图19(乙)实物按图19(甲)电路连接完整。
(2)探究电路中电流与电压的关系小明的实验操作如下：①连接电路。
按图19(甲)连接电路，连接电路时，开关S应处于状态。
闭合开关S前，滑片P应置于(填"A"或"B")端。
②闭合开关S，滑片移动到合适位置，电压表示数为2.50V时，电流表示数如图19(丙)所示，将此时通过电阻R的电流记入下表空白处。
实验次数 1 2 3 4 5电压U/V 0.50 1.00 1.50 2.00 2.50电流I/A 0.10 0.20 0.30 0.40③移动滑片到不同的位置，读出电压表和电流表的示数，得到上表所示的数据。
④分析表中数据得出结论：。
由实验数据还可以测出电阻R的阻值为Ω。
(3)探究电路中电流与电阻的关系请你接着小明的实验继续完成电流与电阻关系的探究，写出你的主要实验步骤。
31、"探究电流与电阻的关系"实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）_________；（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________________________________________。
（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图丙所示，读数为__________A。
实验过程中应保持电压表示数为__________V不变。
（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成_______（选填"配比"或"反比"）。
完整版初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、在探究"电压一定时，电流与电阻关系"的实验中，电路如图所示。
先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。
接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V。
但小华在实验中,当换上15Ω的定值电阻时,无任怎样移动滑片，电压表示数都不能回到2V。
对此现象，下列分析正确的是（）A．15Ω电阻太小，换一个更大的定值电阻，继续实验B．将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象C．将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验D．在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验2、如图所示的电路中，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A.电路中总电阻变小B.电流表的示数变小C.电压表示数变大D.变阻器接入电路中的电阻变小3、在图4所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A 1示数与A2示数的比值变大的操作有A.只有①可行B.只有②可行C. ①②都不行D. ①②都可行4、如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表C．b、c是安培表，而a是伏特表D．a、b是伏特表，而c是安培表5、如图所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是()A．开关S2断开时；R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V6、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．灯L变亮，电压表V的示数不变1的示数变小B．灯L变亮，电压表V2的示数变大C．电流表A的示数变小，电压表V1D．电流表A的示数变小，电压表V的示数变大27、关于电源、电压、电阻的关系，下列说法正确的是（）A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，通过导体的电流跟导体两端的电压成反比C．在电流一定时，导体两端电压跟导体电阻成正比D．通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比8、如图所示，电源电压为4.5V，电压表量程为"0﹣3V"，电流表量程为"0﹣0.6A"，滑动变阻器规格为"10Ω 1A"，小灯泡L标有"2.5V 1.25W"（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9、在图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A．电流表A、电压表V1示数都变大，电压表V2示数变小B．电流表A、电压表V1示数都减小，电压表V2示数增大C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变10、下图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是A．测小灯泡正常发光的电阻B．测小灯泡的实际电功率C．测小灯泡消耗的电能D．测小灯泡正常工作时的温度11、在如图所示的电路中，电源电压保持不变。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小2、某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图像正确的是3、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大4、如图23所示电路中，电源电压保持不变，当滑动变阻器的滑键P自a向b 移动过程中，图中各电表示数变化的情况是()(A) A、A1、A2变大，V变小。
(B)A、A1、V变大，A2变小。
(C)A、A2、V变小，A1变大。
(D)A、A1、V变小，A2变大。
5、如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是A．在电阻R两端并联一个5Ω的电阻B．在电阻R两端并联一个10Ω的电阻C．在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻6、如图是小张同学研究串联电路中电流、电压特点的实物连接图。
当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。
则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路7、如图l所示，设电源电压保持不变，R=10W。
当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5W；B．U = 6V，R=20W；C．U = 6V，R = 10W；D．U = 3V，R = 15W。
初三物理欧姆定律试题及答案
初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。
7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。
8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。
9. 在串联电路中，总电阻等于各部分电阻之 _______ 。
10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。
答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。
而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。
12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。
而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

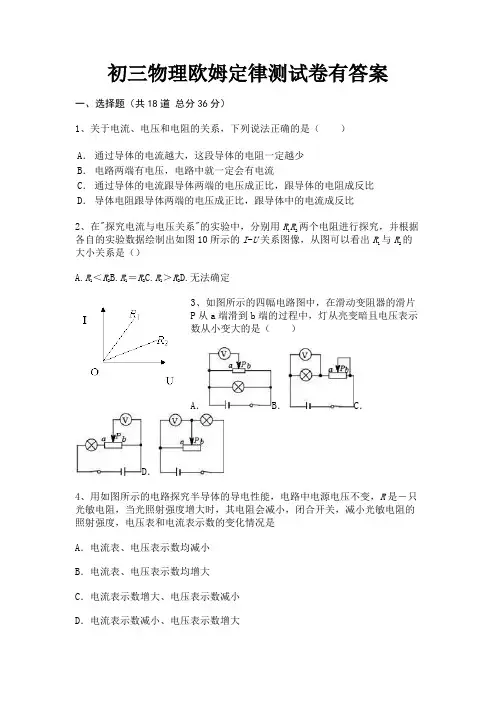

初三物理欧姆定律测试卷有答案【直接打印】
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、关于电流、电压和电阻的关系，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻一定越少B．电路两端有电压，电路中就一定会有电流C．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比2、在"探究电流与电压关系"的实验中，分别用R1R2两个电阻进行探究，并根据各自的实验数据绘制出如图10所示的I-U关系图像，从图可以看出R1与R2的大小关系是（）A.R1＜R2B.R1＝R2C.R1＞R2D.无法确定3、如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（）A．B．C．D．4、用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是―只光敏电阻，当光照射强度增大时，其电阻会减小，闭合开关，减小光敏电阻的照射强度，电压表和电流表示数的变化情况是A．电流表、电压表示数均减小B．电流表、电压表示数均增大C．电流表示数增大、电压表示数减小D．电流表示数减小、电压表示数增大5、在"探究电流与电压关系"的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U﹣﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定6、将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后下列说法中正确的是（）A．电流表测量干路电流B．L1与L2的亮度一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1发光且亮度不变7、如图是某同学根据实验数据分别绘制的R1和R2的I-U图像。
下列说法正确的是( )A.当两个电阻串联时,R1两端的电压较大B.当两个电阻串联时,通过R1的电流较小C.当两个电阻并联时,通过R2的电流较大D.当两个电阻并联时,R2消耗的功率较小8、如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b 端移动的过程中，下列关于电表示数变化情况判断正确的是A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小9、关于电流跟电压的关系，下列说法中正确的是A.电流跟电压成正比B.通过导体的电流跟加在导体两端的电压成正比C.在电阻一定的情况下，电流和电压成正比D.无正确答案10、在如图所示的电路中，电源电压保持不变，R0、R1和R3均为定值电阻，R2为滑动变阻器。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图11所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A.灯泡L亮度不变，电压表示数变大B.灯泡L亮度变亮，电压表示数变大C.灯泡L亮度不变，电压表示数不变D.电流表示数变大，电压表示数变大2、如图所示的电路中，电源电压恒定不变，当电键K闭合时A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗3、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．4、教室里有多盏电灯，每多开一盏，则教室内电路的（）A．总电阻变大B．总电压变大C．总电流变大D．都变大5、图6电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表和电流表示数，绘出的U-I关系图像应是（不计温度对电阻影响）6、如图甲所示，电源电压恒定，R为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。
求：（1）滑动变阻器R的最大阻值。
（2）R的阻值及电源电压。
（3）当滑片滑到滑动变阻器的中点时，电阻R消耗的功率。
7、在图18所示的电路中，有可能造成电源和安培表都损坏的是［］8、早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率）。
关于这一规律，下列说法正确的是（）A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的9、如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大10、如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表11、小明在实验室用伏安法测量小灯泡的电阻，发现灯泡发光较暗时和发光较亮时测出来小灯泡的电阻不同，对这个问题的解释合理的是()A．小灯泡两端的电压不同，所以电阻不同B．通过小灯泡的电流不同，所以电阻不同C．两次灯丝的长度不同，所以电阻不同D．两次灯丝的温度不同，所以电阻不同12、如图甲，R1为定值电阻，R P为滑动变阻器，闭合开关，R P的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A．电源电压为3V，R1阻值为18ΩB．电路消耗的最小功率为0.2WC．当R P总阻值的接入电路时，它与定值电阻消耗的功率之比为6∶5D．当电流为0.4A时，R1与R P连入电路的阻值之比为1∶213、在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、在如图所示的电路中，电阻R2<R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是（）(A)与R2并联一个比R2小得多的电阻(B)与R2并联一个比R2大得多的电阻(C)与R2串联一个比R2小得多的电阻(D)与R2串联一个比R2大得多的电阻2、小刚同学在超市买了一盏台灯，为了了解台灯的照明效果，回家后将台灯的插头插入插座时，室内电灯全部熄灭保险丝熔断，发生这一现象的原因可能是()A．台灯的功率太大了B．台灯的灯丝断了C．插座内有短路D．台灯插头处短路了3、右图所示的是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断()．校验次数 1 2 3 4 5 6校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A指示灯断路，开关短路；B指示灯断路，电热丝短路；C电热丝断路，开关短路；D开关断路，指示灯短路4、下列有关导体的说法中正确的是A．通过导体的电流越大，则导体的电阻越小B．导体中没有电流通过时，导体就没有电阻C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变D．导体都是通过自由电子导电的5、如图29所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为()(A) 15伏。
(B)12伏。
(C)10伏。
(D)无法判定。
6、一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A.R/4B.R/2C.R/2 D、2R7、在图14所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。
完整版初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图11，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。
当滑片P向左移动时，下列说法正确的是:【】A．若电阻并联，①、③是电压表，则表②示数变小B．若电阻并联，①、③是电流表，则表②示数变大C．若电阻串联，①、③是电压表，则表②示数不变D．若电阻串联．①、③是电压表，则表②示数变大2、小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是A．若电流表无示数，电压表有示数，则R1断路B．若电流表无示数，电压表无示数，则R2短路C．若电流表无示数，电压表无示数，则R2断路D．若电流表有示数，电压表无示数，则R1短路S3、如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）A.电流表和电压表的示数均变小B.电流表和电压表的示数均变大C.电流表示数变大、电压表的示数不变D.电流表示数变小、电压表的示数不变4、如图4所示，电源电压为3V且保持不变。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断A．灯L1被短路B．灯L1断路C．灯L2断路D．灯L2被短路5、两个定值电阻，甲标有"16Ω，1.5A",乙标有"22Ω，0.5A"，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A.19VB．41VC．35VD．57V6、如图电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小7、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻．当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示．下列判断正确的是（）A．电源两端电压为10VB．电路消耗电功率的最大值为7.2WC．定值电阻R2的电阻值为40ΩD．变阻器R1接入电路的最大阻值为100Ω8、在"探究电流与电压关系"的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图3所示的U-I关系图像，从图可以看出R1与R2的大小关系是【】A．R1>R2B．R1=R2C．R1<R2D．无法确定9、如图2所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1R2为（）。
