(全面质量管理)质量流量计简明使用手册
爱默生质量流量计简明使用手册(1)
电源、传感器与变送器及输出的电缆线应各自独立铺设以防止互相干扰。信号输出应选 用带屏蔽绞合控制电缆线。完成接线后应盖紧接线盒盖，并使用电缆密封接头以防止潮 气进入。另外，如果引线管线走向是从上往下到达传感器/变送器的接线盒，那么引线管 线的最低端应低于接线盒的入口，而且电缆线穿管的最低端应安装一个排水三通，这样 可以避免从引线管线漏入的雨水进入到传感器/变送器的接线腔体内。
流量方向箭头
工艺连接 核心处理器外壳
标定标签
吹扫接头（可选） 认证标签
注：质量流量计可以双向使用。如果安装方向与实际流向相反，修改变送器内的流向组 态即可。
3
1.2.6
对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免由于管道施工对传 感器造成的意外损坏及避免杂物进入传感器。另外在安装传感器前，请勿将传感器进、 出口的保护套除去。仪表的搬运设备要操作可靠，做到轻起轻放，跌落和磕碰等易造成 传感器永久损坏。
2.2
变送器的型号识别。
2.2.1
从变送器侧面标签上获取变送器的型号。 y 1700 型变送器的型号的表示格式为 1700xxxxxxxxxx 。 y 2700 型变送器的型号的表示格式为 2700xxxxxxxxxx 。
1.2.2
工艺管道应对中，两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道，否则将 影响测量甚至损坏传感器。另外在两侧的工艺管道近法兰处（约 2～10 倍管径处）应有 稳固的支撑。
1.2.3
在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感 器在不工作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。
1.2议安装压力表，供检查下游压力。建议流量计后面 的工艺管道与流量计保持相同口径一段距离，另外在流量计后安装阀门以调节适当的背 压，防止汽化或气穴发生。若介质在流量计中发生汽化或气穴将影响测量精度，严重时 导致流量计无法正常工作。
质量流量计操作手册
质量流量计操作手册仪表位号：109-FT-00002（质量流量计--EMERSON）仪表型号：1700R12ADFMZZZ回路描述：氢气自CSPC来故障描述：DCS只显示瞬时量，不显示累计量;累积量需要清零;累计量单位需要由KG改为T；流量计零点标定；过程压力偏离标定压力，需进行压力补偿；流量计送检或更换核心处理器注意事项及操作步骤；具体步骤如下：1.DCS只显示瞬时量，不显示累计量故障处理过程DCS设置的1是瞬时量，4是累计量，质量流量计需要和DCS设置一致，修改步骤如下：HART Application→Detailed Setup(详细设置)→Config Outputs(组态输出)→HART Output(HART 输出)→Variables assignment(变量设置)→只要1（质量瞬时流量）与4（质量累计流量）能对上，DCS显示正常；注意：1和3是一致的，1变3则变；1不变，3不可修改2.累积量清零处理过程：HART Application→Process Variables(被测变量)→Totalizer Cntrl(累计控制)→Reset Mass Total(复位质量累计器)→SEND3.累计量单位需要由KG改为T故障处理过程注意：累计量单位不能直接修改，需要修改瞬时量的单位（由KG/H 修改成T/H）,累计量单位会自动由KG调整成THART Application→Basic Setup(基本设置)→PV unit(PV单位)→选中T/H→SEND4.流量计零点标定过程最好表头标零步骤如下：手操器标零步骤：HART Application→Diag/Services(诊断/维护)→Calibration(标定)→Auto zero(自动标零)注意:通介质标零，停介质不能标零，因为停介质时不能保证满管（先开上游阀，稍开下游阀，过介质，关下游阀，再关上游阀，保证介质满管）。
5.过程压力偏离标定压力，压力补偿操作步骤：确定管道压力为2.5MPa左右，取平均压力值2.5MPa；接上375手操器，进入菜单（下图）启动压力补偿，输入流量系数、密度系数、标定压力，选择静态方式、输入静态压力，禁止压力轮询，即可。
科里奥利质量流量计（变送器部分）简明操作指南说明书
Products Solutions Services简明操作指南流量计Proline 500Modbus RS485科里奥利质量流量计（变送器部分）本文档为《简明操作指南》，不能替代设备随箱包装中的《操作手册》。
设备的《简明操作指南》由两部分组成：变送器的《简明操作指南》（第二部分）包含变送器信息。
传感器的《简明操作指南》（第一部分）→ 3KA01318D/28/ZH/03.22-00715819942022-08-01流量计 Proline 5002Endress+Hauser流量计 Proline 500流量计的《简明操作指南》Endress+Hauser 3流量计的《简明操作指南》仪表由一台变送器和一个传感器组成。
流量计的《简明操作指南》包含《传感器简明操作指南》和《变送器简明操作指南》，分别介绍了变送器和传感器调试操作：•第一部分：《传感器简明操作指南》•第二部分：《变送器简明操作指南》需要同时参照上述两本《简明操作指南》进行流量计调试，它们配套使用，互为补充：《传感器简明操作指南》（第一部分）《传感器简明操作指南》的文档对象是负责测量仪表安装的专业人员。
•到货验收和产品标识•储存和运输•安装《变送器简明操作指南》（第二部分）"《变送器简明操作指南》的文档对象是负责进行测量仪表调试、组态设置和参数设置的专业人员(直至获取第一个测量值)。
"•产品描述•安装•电气连接•操作方式•系统集成•调试•诊断信息其他设备文档本文档为《变送器简明操作指南》（第二部分）。
《传感器简明操作指南》（第一部分）的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App 详细设备信息参见《操作手册》和其他文档资料：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App目录流量计 Proline 5004Endress+Hauser目录1文档信息 (5)1.1信息图标 (5)2安全指南 (7)2.1人员要求............................................................................72.2指定用途............................................................................72.3工作场所安全.........................................................................82.4操作安全............................................................................82.5产品安全............................................................................82.6IT 安全.............................................................................92.7设备的IT 安全........................................................................93产品描述 (10)4安装 (11)4.1安装变送器外壳......................................................................114.2旋转变送器外壳......................................................................134.3旋转显示模块........................................................................144.4盖板锁定...........................................................................154.5变送器的安装后检查..................................................................165电气连接 (17)5.1电气安全...........................................................................175.2接线要求...........................................................................175.3连接测量设备........................................................................215.4确保电势平衡........................................................................305.5硬件设置...........................................................................305.6确保防护等级........................................................................305.7连接后检查.........................................................................316操作方式 (32)6.1操作方式概述........................................................................326.2操作菜单的结构和功能.................................................................336.3通过现场显示单元访问操作菜单..........................................................346.4通过调试软件访问操作菜单.............................................................376.5通过Web 服务器访问操作菜单..........................................................377系统集成 (37)8调试 (38)8.1功能检查...........................................................................388.2设置显示语言........................................................................388.3设置测量设备........................................................................388.4写保护设置，防止未经授权的访问........................................................399诊断信息 (39)流量计 Proline 500文档信息1 文档信息1.1 信息图标1.1.1 安全图标危险状况警示图标。

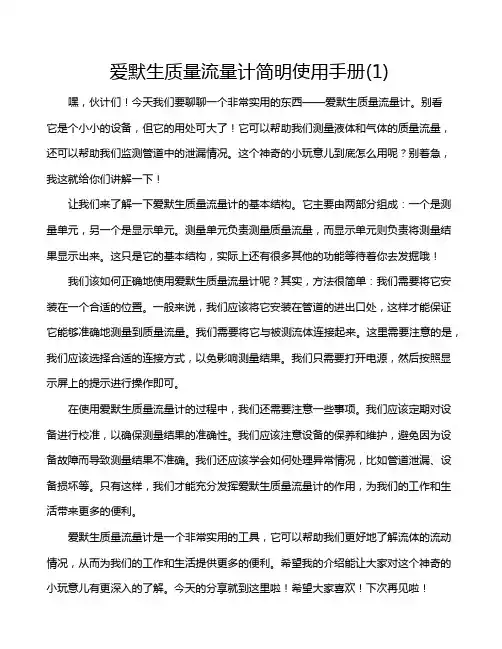

爱默生质量流量计简明使用手册(1)
爱默生质量流量计简明使用手册(1) 嘿，伙计们！今天我们要聊聊一个非常实用的东西——爱默生质量流量计。
别看它是个小小的设备，但它的用处可大了！它可以帮助我们测量液体和气体的质量流量，还可以帮助我们监测管道中的泄漏情况。
这个神奇的小玩意儿到底怎么用呢？别着急，我这就给你们讲解一下！让我们来了解一下爱默生质量流量计的基本结构。
它主要由两部分组成：一个是测量单元，另一个是显示单元。
测量单元负责测量质量流量，而显示单元则负责将测量结果显示出来。
这只是它的基本结构，实际上还有很多其他的功能等待着你去发掘哦！我们该如何正确地使用爱默生质量流量计呢？其实，方法很简单：我们需要将它安装在一个合适的位置。
一般来说，我们应该将它安装在管道的进出口处，这样才能保证它能够准确地测量到质量流量。
我们需要将它与被测流体连接起来。
这里需要注意的是，我们应该选择合适的连接方式，以免影响测量结果。
我们只需要打开电源，然后按照显示屏上的提示进行操作即可。
在使用爱默生质量流量计的过程中，我们还需要注意一些事项。
我们应该定期对设备进行校准，以确保测量结果的准确性。
我们应该注意设备的保养和维护，避免因为设备故障而导致测量结果不准确。
我们还应该学会如何处理异常情况，比如管道泄漏、设备损坏等。
只有这样，我们才能充分发挥爱默生质量流量计的作用，为我们的工作和生活带来更多的便利。
爱默生质量流量计是一个非常实用的工具，它可以帮助我们更好地了解流体的流动情况，从而为我们的工作和生活提供更多的便利。
希望我的介绍能让大家对这个神奇的小玩意儿有更深入的了解。
今天的分享就到这里啦！希望大家喜欢！下次再见啦！。

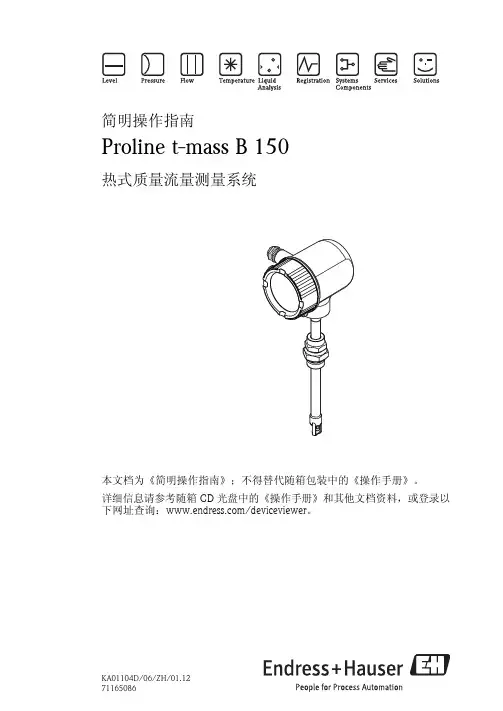

KA01104DZH Proline t-mass B 150 质量流量计简明操作指南
9.1 功能检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 9.2 开启测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 9.3 设置操作语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 9.4 设置测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 9.5 设置位号名称 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 9.6 写保护设置，防止未经授权的访问 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
3 产品描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
质量流量计操作说明
质量流量计操作说明显示器由一个液晶显示器（可选背光），用以显示过程变量；一个流量计工作状态LED指示灯，用以指示流量计的工作状态；两个光敏按键<Scroll>和<Select>以及一个按键响应指示LED 灯，通过这两个光敏按键可以完成基本组态及获取报警。
注：<Scroll><Select>按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
3.3 组态过程变量的测量单位1、同时按SCROLL（左）键和SELECT（右）键4秒以上，（下面的指示灯持续闪烁），直至看到see Alarm为止。
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键（SCROLL）翻页到OFF-LINE MAINT, 再按右键（SELECT）进入菜单。
如果出现CODE? 则输入PASSWORD。
一般出厂设为1234。
按左键增加数字，按右键移位。
全部4位数都正确后同时按住SCROLL，SELECT键确认密码。
3、按左键翻到OFF-LINE CONFIG，再按右键（SELECT）进入。
4、按左键（SCROLL）翻到CONFIG UNIT。
按右键（SELECT）进入。
找到MFLOW UNIT进入（按右键）；选择所需的测量单位，如t/H。
其它单位，如VFLOW UNIT（体积单位），DENS UNIT（密度单位），其修改方法同上。
5、按左键到EXIT，再按右键确认。
按此方法，逐级退出组态菜单并返回到测量显示状态。
3.4 组态变送器的毫安输出1、同时按SCROLL（左）键和SELECT（右）键4秒以上（下面的指示灯持续闪烁），直至看到see Alarm为止。
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键(SCROLL)翻到OFF-LINE MAINT 菜单，再按右键(SELECT)进入菜单。
3、如果出现CODE?则输入密码，一般出厂设为1234。
质量流量计使用说明书
-60℃～+200℃ ±1℃ 4mA～20mA 0Hz～10kHz 24V/0.1A 常开（用户订货时说明，可改为常闭）
3.2 基本参数
工作环境参数表（表二） 名 称 -40℃～+200℃ 0℃～+40℃ ≤90% RH，非冷凝 86kPa～106kPa 本安型电源电压: 复合型电源电压: 整机功率 ＜ 15W AC(220±10%)V， （50±5%）Hz (24±10%)V 参 数
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 2页
C 系列科里奥利质量流量计使用说明书 HK HKC
3. 产品技术参数
3.1 技术指标
技术指标参数表（表一） 指标名称 质量流量测量准确度 质量流量测量重复性 密度测量范围 密度测量准确度 温度测量范围 温度测量准确度 电流输出 频率输出 批控继电器触点容量 批控继电器触点形式 技术参数 ±[0.2% + （零点稳定度/瞬时质量流量×100%）] ±（ 1/2 ）×[0.2% + （ 零点稳定度/瞬时质量流量×100%） ] 0.2 g/cm3～3.5g/cm3 ±0.002g/cm
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 1页
C 系列科里奥利质量流量计使用说明书 HK HKC
1. 概
述
科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。 由于其优异的性能， 使其测量 准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的 质量流量、体积流量、密度、温度，无需人工计算或估算。 即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装， 对 工况条件也没有苛刻的要求。 每台传感器都由不锈钢材料制造， 变送器的多种输出能满足您的各种 需要。 本公司仪表已在中国获得了............................................................................................................................ 3
质量流量计简要说明安全操作及保养规程
质量流量计简要说明安全操作及保养规程1. 引言质量流量计是一种广泛应用于工业生产流程中的仪器设备，用于测量液体或气体的流量。
为了确保质量流量计的正常运行和延长其使用寿命，用户在使用过程中需要遵守一些安全操作和保养规程。
本文将简要介绍质量流量计的安全操作和保养规程，以帮助用户正确使用和维护质量流量计，以确保工业生产的安全和稳定运行。
2. 安全操作规程2.1 使用前的检查在使用质量流量计之前，用户需要进行以下检查：•确保质量流量计的外观完好，无损坏或变形等情况；•检查连接管路是否紧固并无漏气漏液现象；•检查传感器和管路是否有杂质，需要进行清洗。
2.2 安装操作在安装质量流量计时，请注意以下事项：•根据质量流量计的型号和安装要求，选择合适的安装位置，并确保其固定可靠；•进行密封处理，以防止泄露；•如有特殊要求，如防爆、耐腐蚀等，应按照相关规程进行操作。
2.3 正常操作在正常使用质量流量计时，需要注意以下事项：•避免在高温、低温或强磁场环境下使用，以防影响测量精度；•避免过度振动或剧烈冲击；•避免长时间暴露在日晒或雨淋中；•避免使用不兼容的工作介质。
2.4 关闭操作在停止使用质量流量计时，请按以下步骤进行关闭操作：•首先，关闭进气或进液阀门，停止介质的输入；•然后，关闭电源开关，切断电源供应。
3. 保养规程对质量流量计进行定期保养可以确保其正常运行和延长使用寿命。
以下是一些常见的保养规程：3.1 清洁保养定期对质量流量计进行清洁可以去除积尘、污垢等杂质，保持设备的正常工作状态。
具体操作步骤如下：•使用清洁布或软毛刷轻轻擦拭质量流量计的外壳和传感器表面；•如果有污染较严重的情况，可使用适当的清洁溶剂进行清洗，但需遵循相关安全操作及使用说明。
3.2 检修维护定期检修维护可以发现和解决一些潜在问题，避免故障发生。
用户可以根据质量流量计的使用情况，自行或委托专业人员进行检修维护工作。
具体操作包括：•查看各个连接处是否紧固，并进行必要的拧紧或更换；•检查传感器的工作状态，确认是否有异常情况出现；•检查电源和电缆连接是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量流量计简明使用手册P/N2007年7月简明使用手册目录第一章传感器安装31.1概述31.2安装注意事项31.3传感器的安装方向31.4电气连接注意事项3第二章仪表接线与上电32.1概述32.2变送器的型号识别。
32.3变送器与传感器连接32.4最大布线距离32.5电源规格32.6变送器、显示组件方向调整32.7变送器输出3第三章流量计组态33.1概述33.2组态项目33.3变送器的显示器面板结构33.4组态过程变量的测量单位33.5组态变送器的毫安输出33.6组态变送器的脉冲/频率输出33.7变送器的回路测试33.8显示器菜单功能 (3)3.9流量计调零3第四章流量计投用及报警状态34.1流量计投用34.2获取报警3附录1报警代码含义表3附录2核心处理器检查3附录3传感器检查3附录4软件版本4.x变送器的显示器菜单3第一章传感器安装1.1概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2安装注意事项1.2.1安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。
若介质在流量计中发生汽化或气穴将影响测量精度，严重时导致流量计无法正常工作。
1.2.5安装时要注意流量计外壳上的流向标志，其箭头指向与变送器内部组态的流量方向是一致的。
流量方向箭头工艺连接吹扫接头（可选）核心处理器外壳认证标签标定标签注：质量流量计可以双向使用。
如果安装方向与实际流向相反，修改变送器内的流向组态即可。
1.2.6对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免由于管道施工对传感器造成的意外损坏及避免杂物进入传感器。
另外在安装传感器前，请勿将传感器进、出口的保护套除去。
仪表的搬运设备要操作可靠，做到轻起轻放，跌落和磕碰等易造成传感器永久损坏。
注：如在安装有传感器的管道上进行焊接作业时，如有可能要取下传感器。
如果无法取下，要注意焊接点和回流线必须在传感器的同一侧。
1.3传感器的安装方向要保证被测介质能够完全充满传感器。
对于液体要不集气，对于气体要不积液，对于粘稠、脏污、高凝点的介质易排空（根据需要，也可在两侧加装低点阀）。
下图以Elite系列传感器为例说明传感器的安装方向。
传感器型号应用推荐定位CFM010 所有应用水平管子水平管线CMF025,CMF050, 和CMF100 液体气体和浆体管子朝下水平管线管子朝下水平管线CMF200,CMF300, 和CMF400 液体气体浆体管子朝下水平管线管子朝下水平管线旗式安装垂直管线1.4电气连接注意事项电源、传感器与变送器及输出的电缆线应各自独立铺设以防止互相干扰。
信号输出应选用带屏蔽的绞合控制电缆线。
完成接线后应盖紧接线盒盖，并使用电缆密封接头以防止潮气进入。
另外，如果引线管线走向是从上往下到达传感器/变送器的接线盒，那么引线管线的最低端应低于接线盒的入口，而且电缆线穿管的最低端应安装一个排水三通，这样可以避免从引线管线漏入的雨水进入到传感器/变送器的接线腔体内。
电缆密封管•和4线导管开口•一起使用电缆密封管•3/4"NPT•和4线导管开口一起使用电缆密封管•1/2"NPT或M20X1.5 •和变送器一起使用第二章仪表接线与上电2.1概述1000/2000系列MVD变送器有多种信号输出形式及其组合，以满足不同的测量需要。
在进行输出接线前，首先要正确识别变送器地型号。
注意：在本章中的全部操作都假定用户已熟悉并遵照相关的安全规范。
2.2变送器的型号识别。
2.2.1从变送器侧面标签上获取变送器的型号。
1700型变送器的型号的表示格式为1700xxxxxxxxxx。
2700型变送器的型号的表示格式为2700xxxxxxxxxx。
2.2.2型号中的第5个字母（xxxxXxxxxxxxxx）代表订购的安装类型：R=分体式（4线分体式安装）I=一体式（变送器安装在传感器上）C=变送器/核心处理器总成（9线分体式安装）B=带分体式变送器的分体式核心处理器2.2.3型号中的第8个字母（xxxxxxxXxxxxxx）代表变送器输出选项板。
A=带模拟输出选项板的变送器（一个mA、一个频率、一个RS-485输出）。
B=带可组态输入/输出选项板的变送器，缺省输出组态（两个mA、一个频率输出）。
C=带可组态输入/输出选项板的变送器，用户自定义输出组态。
D=带本安输出选项板的变送器。
E=带有Foundation现场总线输出选项板的变送器。
G=带有Profibus-PA输出选项板的变送器。
注：型号中的其余字母表示的选项与安装无关。
2.2.4下述举例说明根据型号来确定变送器的架构和输出选项板类型：1700RxxAxxxxxx=带模拟输出选项板的1700型分体式变送器2700CxxDxxxxxx=带本安输出选项板的2700型变送器/核心处理器总成2.3变送器与传感器连接上图中，左面为变送器、传感器分体式结构，右面为变送器、传感器一体式结构。
对于分体式质量流量计，需要三组电缆，即电源、信号输出以及传感器/变送器连接；对于一体式质量流量计，传感器/变送器连接以经内部连接，故仅需要2组电缆，即电源与信号输出电缆。
2.3.1变送器/传感器连接变送器传感器核心处理器4线分体式变送器的组件—4线分体式安装或带分体式变送器的分体式核心处理器的安装接地螺丝主外壳4线电缆的导管开口安装支架4个六角螺栓(4mm)接线盒外壳接线盒底盖配对连接器的插座配对连接器标准的核心处理器和变送器之间的4线电缆核心处理器端子4线电缆配对连接器最大布线距离：参见表2.4（变送器）（红线）（绿线）用户提供的或工厂提供的电缆（黑线）（白线）注：如果一个带分体的4-芯1700/2700MVD变送器，4-芯电缆的屏蔽线要求单端接到一个终端，屏蔽线应该接在核心处理器端，而不是在1700/2700变送器端。
这与屏蔽线接在变送器而不在传感器的正常习惯正好相反。
2.4最大布线距离本要求不适用于一体式的安装类型。
至于其他安装类型，流量计组件之间的最大布线距离由安装类型和电缆类型共同决定。
具体参见下表：电缆类型线规最大距离高准9线不适用60英尺（20米）不适用1000英尺（300米）用户提供的4线•电源导线（VDC）22AWG(0.35mm2) 300英尺（90米）22AWG(0.5mm2) 500英尺（150米）18AWG(0.8mm2) 1000英尺（300米）•信号导线（RS-485）22AWG(0.35mm2)或更粗1000英尺（300米）注意：用户提供的四线电缆除满足上表中的线规要求外，还必须满足：双绞结构；带屏蔽层。
2.5电源规格变送器电源的接线设备接地警告牌2.5.1变送器可以使用交流或直流电源，能够自动辨识电源类型。
2.5.1.1对交流电源的要求（1700/2700）：85-265VAC50/60Hz典型6瓦特、最大11瓦特2.5.1.2对直流电源的要求（1700/2700）：注：要求每根电缆上只有一台变送器。
应避免在单根电缆上连接多台变送器。
18-100VDC典型6瓦特、最大11瓦特启动时，变送器电源必须能够为每台变送器提供最少为1.5安培的短暂电流。
电源电缆的布线距离和导线直径的尺寸大小必须能够满足当负载电流为0.5安培时，电源接线端的电压至少是18VDC的要求。
选择电缆尺寸时，请使用如下的公式作为指导。
最小电源电压=18V+(电缆电阻×布线距离×0.5A)2.6变送器、显示组件方向调整为方便操作变送器，变送器本体和显示组件分别可以旋转360°。
2.6.1调整变送器方向如果为一体式的安装类型，可以按90°递增，将变送器转动360°。
（参见下图）变送器导管环核心处理器四个六角螺栓(4mm)底座传感器具体步骤：1.拧松固定变送器在底座上的四个六角螺栓(4mm)。
2.逆时针方向转动变送器，使六角螺栓处于打开状态。
3.垂直地轻轻提起变送器，使之脱离六角螺栓。
请勿切断或损坏连接变送器与核心处理器的接线。
4.将变送器转到所需方向，然后用六角螺栓对齐螺孔。
请勿箍紧/拉伸连接线。
5.轻轻将变送器降到底座上，将六角螺栓插入螺孔中并拧紧。
小心：连接变送器和核心处理器之间的接线受损将会导致测量错误或流量计的失效。
小心：请勿将变送器移到离核心处理器超过几英寸处，以避免损坏变送器与核心处理器之间的接线。
小心：重新装配流量计时，请确保这些接线在外壳内没有发生箍紧/拉伸。
2.6.2调整显示组件方向如果变送器装有显示器，那么可以按90°递增，将显示器转动360°。
具体步骤：1.关闭变送器的电源。
2.拆下六角螺栓，移去底部卡箍。
3.逆时针转动显示器盖子，将它从变送器取下。
4.松开显示器螺丝。
5.小心地把显示模块从变送器中拉出。
6.将显示模块转到所需位置。
7.将显示模块插入到插针中，并旋紧显示器螺丝。
8.将显示器盖子放到变送器上，顺时针旋紧。
9.重新插入并拧紧六角螺栓卡箍。
10.重新接通变送器电源。
警告牌针孔端子仪表前盖显示器模块显示器盖子显示器模块底部卡箍六角螺栓2.7变送器输出2.7.11700/2700AN（模拟输出）型变送器的输出接线2.7.1.1输出接线端功能输出接线端和输出类型端子1700型输出2700型输出通讯协议1和2 毫安/Bell202(1)毫安/Bell202(1)HART协议无3和4 频率输出•频率输出（缺省）•离散输出5和6 RS-485 RS-485 •Modbus协议（缺省）•HART协议(1)Bell202信号叠加在毫安输出上。
2.7.1.2输出接线示意图毫安(mA)输出回路820欧姆最大回路电阻频率接受装置输出电压是+24VDC±3%2.7.21700/2700IS（本安）型变送器的输出接线2.7.2.1输出接线端功能输出接线端和输出类型端子1700型输出类型2700型输出类型通讯协议(1)(1)3和4 频率输出•频率输出（缺省）无•离散输出5和6 不使用毫安无(1)Bell202信号叠加在毫安输出上。
