静态路由配置实验报告
静态路由配置实验报告

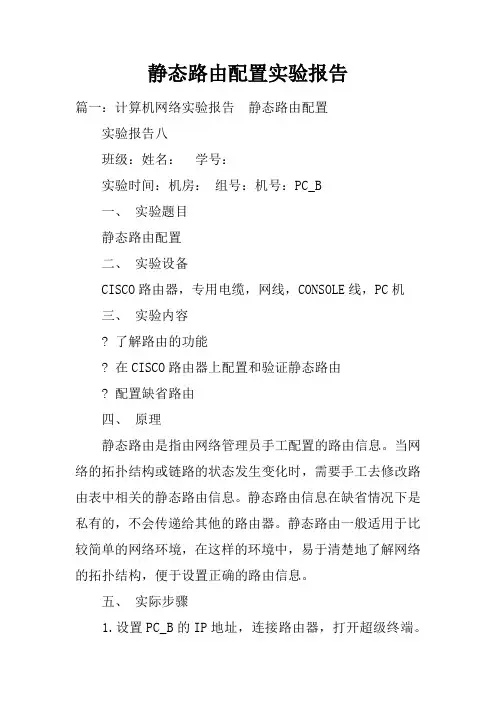

静态路由配置实验报告篇一：计算机网络实验报告静态路由配置实验报告八班级：姓名：学号：实验时间：机房：组号：机号：PC_B一、实验题目静态路由配置二、实验设备CISCO路由器，专用电缆，网线，CONSOLE线，PC机三、实验内容? 了解路由的功能? 在CISCO路由器上配置和验证静态路由? 配置缺省路由四、原理静态路由是指由网络管理员手工配置的路由信息。
当网络的拓扑结构或链路的状态发生变化时，需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。
静态路由一般适用于比较简单的网络环境，在这样的环境中，易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。
五、实际步骤1.设置PC_B的IP地址，连接路由器，打开超级终端。
2.路由器B的配置User Access VerificationPassword:5_R2>enPassword:5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int s0/1/05_R2(config-if)#no shut5_R2(config-if)#interface s0/1/05_R2(config-if)#ip addr% Incomplete command.3.配置routerB的s0/1/0端口的IP地址5_R2(config-if)#ip address 172.17.200.6 255.255.255.2525_R2(config-if)#^Z4.配置路由器routerB的f0/1端口的IP地址5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int f0/15_R2(config-if)#ip address 10.5.2.1 255.255.255.0 5_R2(config-if)#^Z5.配置路由器routerB的f0/0端口的IP地址5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int f0/05_R2(config-if)#ip addr 10.5.4.1 255.255.255.05_R2(config-if)#no shutdown5_R2(config-if)#6.PC_B能与PC2ping 通，不能ping PC１7.在PC_B上配置缺省路由5_R2(config)#ip route 10.5.1.0 255.255.255.0 172.17.200.55_R2(config)#exit5_R2#show ip routCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static route, + - replicated routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 5 subnets, 2 masksS 10.5.1.0/24 [1/0] via 172.17.200.5C 10.5.2.0/24 is directly connected, FastEthernet0/1L 10.5.2.1/32 is directly connected, FastEthernet0/1C 10.5.4.0/24 is directly connected, FastEthernet0/0L 10.5.4.1/32 is directly connected, FastEthernet0/0172.17.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.17.200.0/24 is directly connected, Serial0/1/0L 172.17.200.6/32 is directly connected, Serial0/1/05_R2#ping 10.5.1.123 （PCA）Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.5.1.123, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms 5_R2#5_R2(config)#ip route 10.5.3.0 255.255.255.0 172.17.200.55_R2(config)#exit5_R2#show ip routCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user staticrouteo - ODR, P - periodic downloaded static route, + - replicated routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 6 subnets, 2masksS 10.5.1.0/24 [1/0] via 172.17.200.5C 10.5.2.0/24 is directly connected, FastEthernet0/1L 10.5.2.1/32 is directly connected, FastEthernet0/1S 10.5.3.0/24 [1/0] via 172.17.200.5C 10.5.4.0/24 is directly connected, FastEthernet0/0L 10.5.4.1/32 is directly connected, FastEthernet0/0172.17.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.17.200.0/24 is directly connected, Serial0/1/0L 172.17.200.6/32 is directly connected, Serial0/1/05_R2#PCB ping PCAPCB ping PC1篇二：静态路由配置实验报告深圳大学实验报告课程名称：学院：信息工程学院学号：XX131114班级：3实验时间：实验报告提交时间：教务处制注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
静态路由配置实验报告

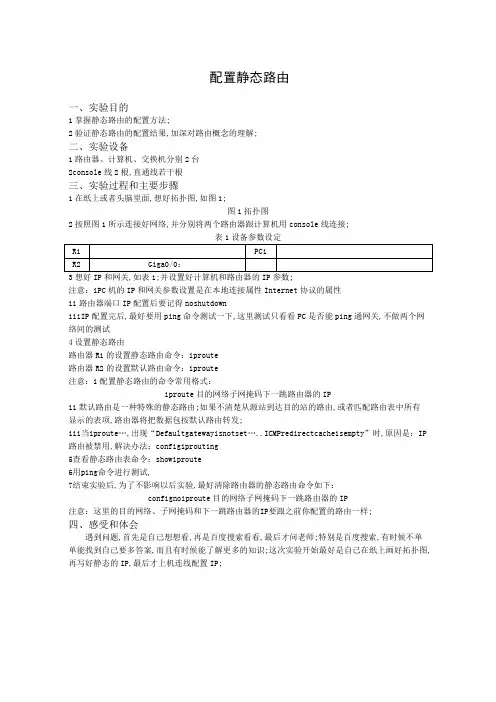

配置静态路由一、实验目的1掌握静态路由的配置方法;2验证静态路由的配置结果,加深对路由概念的理解;二、实验设备1路由器、计算机、交换机分别2台2console线2根,直通线若干根三、实验过程和主要步骤1在纸上或者头脑里面,想好拓扑图,如图1;图1拓扑图2按照图1所示连接好网络,并分别将两个路由器跟计算机用console线连接;表1设备参数设定3想好IP和网关,如表1;并设置好计算机和路由器的IP参数;注意：iPC机的IP和网关参数设置是在本地连接属性Internet协议的属性ii路由器端口IP配置后要记得noshutdowniiiIP配置完后,最好要用ping命令测试一下,这里测试只看看PC是否能ping通网关,不做两个网络间的测试4设置静态路由路由器R1的设置静态路由命令：iproute路由器R2的设置默认路由命令：iproute注意：i配置静态路由的命令常用格式：iproute目的网络子网掩码下一跳路由器的IPii默认路由是一种特殊的静态路由;如果不清楚从源站到达目的站的路由,或者匹配路由表中所有显示的表项,路由器将把数据包按默认路由转发;iii当iproute…,出现“Defaultgatewayisnotset…..ICMPredirectcacheisempty”时,原因是：IP 路由被禁用,解决办法：configiprouting5查看静态路由表命令：showiproute6用ping命令进行测试,7结束实验后,为了不影响以后实验,最好清除路由器的静态路由命令如下：confignoiproute目的网络子网掩码下一跳路由器的IP注意：这里的目的网络、子网掩码和下一跳路由器的IP要跟之前你配置的路由一样;四、感受和体会遇到问题,首先是自己想想看,再是百度搜索看看,最后才问老师;特别是百度搜索,有时候不单单能找到自己要多答案,而且有时候能了解更多的知识;这次实验开始最好是自己在纸上画好拓扑图,再写好静态的IP,最后才上机连线配置IP;。
静态路由配置实验报告
静态路由配置实验报告
01网络王志龙2010304020104 一．实验目的：
掌握路由器的基本使用及配置静态路由。
二．实验内容：
1.给各路由器命名。
2.给路由器及PC配置ip地址。
3.给各路由器配置路由。
4.测试路由是否连通。
三．实验环境及网络结构拓扑图：
1.环境：window7 思科模拟路由器。
2.拓扑图：
四．实验过程：
1.把设计好的网络拓扑图装载入思科模拟
路由软件。
2.给各路由器命名为R1,R2,R3。
R1：
R2:
R3:
3.按照下表配置R1 的Ip和路由。
R1:
各路由器配好如下：R2：
R3：
Pc1:
Pc2:
4.ping测试:
Pc1 ping pc2:
结果为通
Pc2 ping pc1:
结果为通
五．试验总结：
1.在配置ip地址时要注意进入的端口，ip地址
和端口要按预先设计好的一一对应.
2.在配置路由时应注意弄清楚进入目的网络的
下一跳端口IP。
3.实验中配置好后可以使用show runing-config 命令来检查各端口是否配错.。
静态路由实验报告
静态浮动路由一、实验目的（蓝色字体为参考格式, 具体内容结合实验编写）1.掌握静态路由的原理及配置；2.掌握静态缺省路由的原理及配置；3.掌握静态浮动路由的原理及配置；二、实验要求举例说明: 该部分可以是实习项目的实际需求（根据实习的实际内容自己填写）某公司网络如图所示：其中pc2是内网电脑, 要求在pc2上能ping通pc1（服务器8.8.8.8）；在公司的边界路由器上为了可靠性使用了双线做备份, 但是查看RT2路由表正常情况下只能看到202.112.1.1为下一跳的路由, 当202.112.1.1网段的线缆断了才会出现202.113.1.1为下一跳的路由, 在RT1上也是同理；只能看到112的路由, 当112链路断掉才会出现113链路为下一跳的路由；三、实验内容及步骤1 网络拓扑（例如下图所示）2 方法和步骤2.1 : 配置IP地址:RT1:<RT1>system-viewSystem View: return to User View with Ctrl+Z.[RT1]int g0/0/1[RT1-GigabitEthernet0/0/1]ip add 12.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/1]int g0/0/2[RT1-GigabitEthernet0/0/2]ip add 10.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/2]int lo0[RT1-LoopBack0]ip add 1.1.1.1 255.255.255.255RT2:<RT2>system-viewSystem View: return to User View with Ctrl+Z.[RT2]int g0/0/1[RT2-GigabitEthernet0/0/1]ip add 12.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/1]int g0/0/2[RT2-GigabitEthernet0/0/2]ip add 10.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/2]int g0/0/0[RT2-GigabitEthernet0/0/0]ip add 23.1.1.2 255.255.255.0RT3:<RT3>sySystem View: return to User View with Ctrl+Z.[RT3]int g0/0/0[RT3-GigabitEthernet0/0/0]ip add 23.1.1.3 255.255.255.0[RT3-GigabitEthernet0/0/0]int lo0[RT3-LoopBack0]ip add 3.3.3.3 255.255.255.2552.2.1 : 配置RT3的静态路由:[RT3]ip route-static 12.1.1.0 255.255.255.0 g0/0/0 23.1.1.2[RT3]ip route-static 1.1.1.1 255.255.255.255 g0/0/0 23.1.1.22.2.2 : 配置RT2的静态路由:[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/1 12.1.1.1[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/2 10.1.1.1 preference 61[RT2]ip route-static 3.3.3.3 255.255.255.255 g0/0/0 23.1.1.32.2.3 : 配置RT1的静态路由:[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/1 12.1.1.2[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/1 12.1.1.2验证：Pc2能ping通pc1查看路由表RT1:[RT1]dis ip routing-tableRouting Tables: PublicDestinations : 10 Routes : 11Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Direct 0 0 8.8.8.1 GE0/0/2 8.8.8.1/32 Direct 0 0 127.0.0.1 InLoop0 10.0.12.0/24 Static 20 0 202.112.1.2 GE0/0/0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 202.113.1.2 GE0/0/1Static 60 0 202.112.1.2 GE0/0/0 202.112.1.0/24 Direct 0 0 202.112.1.1 GE0/0/0 202.112.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.1 GE0/0/1 202.113.1.1/32 Direct 0 0 127.0.0.1 InLoop0RT2:[RT2]dis ip roRouting Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 20 0 202.112.1.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.1 GE0/0/1 10.0.12.1/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 10.0.12.2 GE0/0/1 202.112.1.0/24 Direct 0 0 202.112.1.2 GE0/0/0 202.112.1.2/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.2 GE0/0/2 202.113.1.2/32 Direct 0 0 127.0.0.1 InLoop0RT3:[RT3]dis ip rodis ip roRouting Tables: PublicDestinations : 9 Routes : 9Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 60 0 10.0.12.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.2 GE0/0/0 10.0.12.2/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Direct 0 0 192.168.1.1 GE0/0/1 192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.112.1.0/24 Static 60 0 10.0.12.1 GE0/0/0 202.113.1.0/24 Static 60 0 10.0.12.1 GE0/0/0四、实验心得及体会通过这次试验, 掌握了静态路由的原理及配置, 还有静态缺省路由和静态浮动路由的原理及配置, 静态路由适用小型网络。

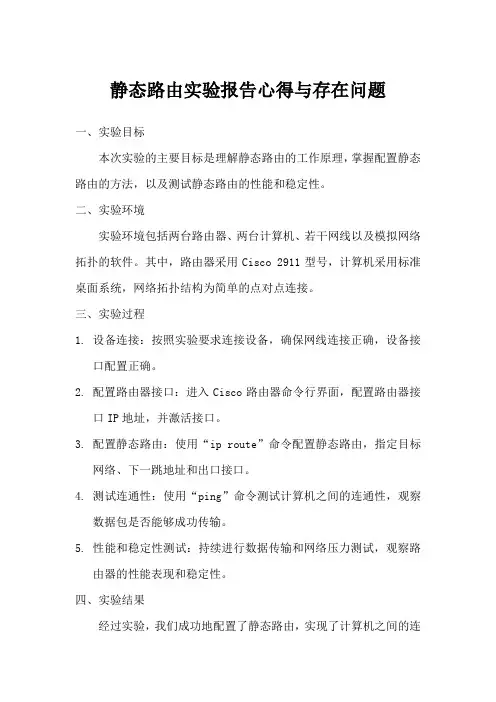

写一篇关于静态路由的实验报告心得及存在问题
静态路由实验报告心得与存在问题一、实验目标本次实验的主要目标是理解静态路由的工作原理，掌握配置静态路由的方法，以及测试静态路由的性能和稳定性。
二、实验环境实验环境包括两台路由器、两台计算机、若干网线以及模拟网络拓扑的软件。
其中，路由器采用Cisco 2911型号，计算机采用标准桌面系统，网络拓扑结构为简单的点对点连接。
三、实验过程1.设备连接：按照实验要求连接设备，确保网线连接正确，设备接口配置正确。
2.配置路由器接口：进入Cisco路由器命令行界面，配置路由器接口IP地址，并激活接口。
3.配置静态路由：使用“ip route”命令配置静态路由，指定目标网络、下一跳地址和出口接口。
4.测试连通性：使用“ping”命令测试计算机之间的连通性，观察数据包是否能够成功传输。
5.性能和稳定性测试：持续进行数据传输和网络压力测试，观察路由器的性能表现和稳定性。
四、实验结果经过实验，我们成功地配置了静态路由，实现了计算机之间的连通性。
在性能和稳定性测试中，路由器表现良好，数据传输稳定，没有出现明显丢包或延迟现象。
五、实验总结与反思通过本次实验，我对静态路由有了更深入的理解，掌握了配置静态路由的方法。
在实验过程中，我学到了如何进行设备连接、接口配置和命令行操作等技能。
同时，我也意识到了在实验过程中可能存在的安全风险和操作失误等问题。
为了提高实验效果，我建议在实验前进行充分的准备和预习，熟悉设备操作和命令行使用方法；在实验过程中要认真记录和分析数据，及时发现问题并进行调整；在实验后要及时总结和反思，归纳所学知识和经验教训。
六、存在问题与改进建议尽管本次实验取得了一定的成果，但在实验过程中仍存在一些问题需要改进。
首先，在设备连接过程中存在一定的安全风险，例如接口触点暴露在外可能会造成物理损坏或电气火灾等安全事故。
因此，在进行设备连接时要注意安全操作规程，确保接口触点正确插入并紧固。
其次，在配置静态路由时可能存在配置错误或遗漏的情况，导致连通性测试失败或性能不稳定。
静态路由的配置实验报告
静态路由的配置实验报告静态路由的配置实验报告概述:静态路由是网络中常用的一种路由配置方式，它通过手动配置路由表来指定数据包的转发路径。
本实验旨在通过配置静态路由，实现不同网络之间的通信，并对配置过程和结果进行分析。
实验环境:本实验使用了三台虚拟机，分别代表不同的网络。
其中，虚拟机A位于192.168.1.0/24网络，虚拟机B位于192.168.2.0/24网络，虚拟机C位于192.168.3.0/24网络。
虚拟机A作为路由器，连接了虚拟机B和虚拟机C。
实验步骤:1. 配置虚拟机A的网络接口:在虚拟机A中，打开终端，输入命令“sudo ifconfig eth0 192.168.1.1/24”来配置eth0接口的IP地址为192.168.1.1，子网掩码为255.255.255.0。
2. 配置虚拟机B的网络接口:在虚拟机B中，打开终端，输入命令“sudo ifconfig eth0 192.168.2.1/24”来配置eth0接口的IP地址为192.168.2.1，子网掩码为255.255.255.0。
3. 配置虚拟机C的网络接口:在虚拟机C中，打开终端，输入命令“sudo ifconfig eth0 192.168.3.1/24”来配置eth0接口的IP地址为192.168.3.1，子网掩码为255.255.255.0。
4. 配置虚拟机A的静态路由:在虚拟机A中，打开终端，输入命令“sudo route add -net 192.168.2.0netmask 255.255.255.0 gw 192.168.1.1”来添加到达192.168.2.0/24网络的静态路由，下一跳为192.168.1.1。
同样地，输入命令“sudo route add -net 192.168.3.0 netmask 255.255.255.0gw 192.168.1.1”来添加到达192.168.3.0/24网络的静态路由。
静态路由实验报告
静态路由实验报告静态路由实验报告引言：静态路由是计算机网络中常用的一种路由方式，它通过手动配置路由表来确定数据包的传输路径。
本实验旨在通过实际操作，深入理解静态路由的原理和应用。
一、实验目的本实验的主要目的是掌握静态路由的配置和使用方法，了解其优缺点，并通过实际操作验证静态路由的可行性和效果。
二、实验环境本实验使用了一台运行Windows操作系统的计算机，以及两台路由器设备。
三、实验步骤1. 确定网络拓扑结构在本实验中，我们使用了一个简单的网络拓扑结构，包括两台路由器和两台主机。
路由器A连接主机A，路由器B连接主机B，并且路由器A和路由器B之间通过一条链路相连。
2. 配置IP地址首先，我们需要为每个设备配置IP地址。
在路由器A上，我们将其接口1配置为192.168.1.1/24，接口2配置为10.0.0.1/24；在路由器B上，我们将其接口1配置为10.0.0.2/24，接口2配置为192.168.2.1/24。
主机A和主机B分别配置为192.168.1.2/24和192.168.2.2/24。
3. 配置静态路由在路由器A上，我们需要配置到达192.168.2.0/24网络的静态路由。
使用命令行界面，输入以下命令：```route add 192.168.2.0 mask 255.255.255.0 10.0.0.2```这条命令的意思是将数据包目的地址为192.168.2.0/24的数据包发送到10.0.0.2进行转发。
在路由器B上，我们同样需要配置到达192.168.1.0/24网络的静态路由。
使用命令行界面，输入以下命令：```route add 192.168.1.0 mask 255.255.255.0 10.0.0.1```这条命令的意思是将数据包目的地址为192.168.1.0/24的数据包发送到10.0.0.1进行转发。
4. 测试连通性配置完成后，我们可以进行连通性测试。
在主机A上，使用ping命令向主机B 发送数据包：```ping 192.168.2.2```如果ping命令成功返回，说明静态路由配置成功，数据包能够正常传输。
静态路由配置实验报告
实验七静态路由配置1、项目目的掌握在器上配置静态路由。
2、项目描述某公司网络通过一台路由器连接到网络服务提供商ISP的路由器上，现在要在路由器做适当的配置，实现企业内部主机与互联网主机之间的相互通信。
本项目以三台2811路由器为例，路由器分别命名为：RouterA、RouterB 和RouterC,路由器之间通过串口采用V35 DCE/DTE电缆连接，DCE端连接RouterA上。
PC0的IP地址和默认网关分别为：192.168.1.2和192.168.1.1，PC2的IP地址和默认网关分别为：192.168.2.2和192.168.2.1，子网掩码都是255.255.255.0。
RouterA与RouterB之间使用10.1.1.0/30网段，RouterB与RouterC之间使用10.1.1.4/30网段。
3、实现功能实现网络的互联互通，从而实现信息的共享和传递。
4、项目拓扑2811路由器（3台）、V35DCE电缆（1根）、V35DTE电缆（1根）、RJ45交叉线（2根）。
5、项目步骤（1）在路由器RouterA上配置接口的IP地址和串口上的时钟频率。
RouterA(config)#interface fastethernet 0/0 //进入接口F0/0的配置模式。
RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 //配置路由器接口F0/0的IP地址。
RouterA(config-if)#no shutdown //开启路由F0/0接口。
RouterA(config)#interface serial0/0/0 //进入接口S0/0/0的配置模式。
RouterA(config-if)#ip address 10.1.1.1 255.255.255.252 //配置路由器接口S0/0/0的IP地址。
RouterA(config-if)#clock rate 64000 //配置DCE 时钟频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、实验预习1、实验目标:★了解静态路由 ★掌握静态路由配置2、实验原理:静态路由需要手工配置，信息可以通过路由表路径传输。
3、实验设备及材料:★ 2台华为Quidway AR 2811路由器 ★ 1台PC （已安装Iris 或网络仿真软件） ★专用配置电缆2根，网线5根4、实验流程或装置示意图:二^- 11.0.0.1/2 Rt1 ------ 4 ----- 血？1 4 10.0.0.2/2 _ 4 貝/0 严.OO.1/2Rt2 B®4二、实验内容1、方法步骤及现象:第一步：首先确认实验设备正确连接; 第二步：配置好PCA 和PCB 的IP 地址;____ I P :11.0.0.2/2二 4E^b Gate:11.0.0.PCA 1IP :12.0.0.2/2 n 4 Gate:12.0.0.1PCB '±4叩WQJ ••国J QfiLJCI 显口I 辭出41)□' S OS ffIhfi hAin Ahcl i cAt ion file i s ss I f-dfironprft<isi 119齢心―第三步：通过CONSOLE连接上Quidway AR2811路由器Rt1;第四步：在Rt1配置接口，命令清单如下:vQuidway>sys[Quidway]sys name Rt1[Rt1]i nt e 0/0[Rt1-Ethemet0/0]ip addr 10.0.0.1 24[Rt1-Ethernet0/0]i nt e 0/1[Rt1-Ethernet0/1]ip addr 11.0.0.1 24第五步：查看路由器Rt1的路由表，命令清单及结果如下:[Rt1]dis play ip routi ng-tableRouti ng Table: p ublic net10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/011.0.0.0/24 DIRECT 0 0 11.0.0.1 Ethernet0/110.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack011.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0127.0.0.1/32 DIRECT 0 0 127.0.0.1InLoopBack 0OKTU-sar LPderFdce ConPress CNICR Io gel started.XJun 4 20:16:^4:931 <Ouidway>svs Svste* Uimw：return W Usar Viaw m Ih Ctrl-?.2tll0 Ouidwdu SN£LL/5/LQGlHr CorvLole logirh frcw cor日IQllidk^U Ht?IRt2]int E S/QIRl2-Etherr>eie/0lip ixJdr 18 0 0.2 24ItitJ-EthcrftetH/niihl e0/lIRt2-EtherrKttt/llip addr 12 0 0 1 24 Ifil2-Ethernel8/1 Iqui t|VU2]gisp]和ip roulRouling Table: public netOfiztinntion/Nozk Protocol Pre Ccst NcKlhop Interface10.e 0.0/24DIRECT99ia.0.Q.2EUi«-n«l9/0]Q.«.H.?/3?DIKI-CI H!?/«.« 1Ini MpKsckB12.e.8.0/2i W肛CT a a12.Q.0.L EtherneWl12.6.0.1/32DIRECT9e127 e.9 1IriLcwpEdckB127,0.0.6/8DIRECT9a127 A.9 1Irtil.MpEackO127.0.e.1/12DIRECT0a127.e.a 1IrLoopCackQww a-nDest in ati on/Mask P rotocol Pre Cost Nexthop In terface第六步：通过CONSOLE 连接上Quidway AR2811路由器Rt2; 第七步：在 Rt2 配置接口，命令清单如下：<Quidway>sys [Quidway]sysname Rt2 [Rt2]int e 0/0[Rt2-Ethernet0/0]ip addr 10.0.0.2 24 [Rt2-Ethernet0/0]int e 0/1[Rt2-Ethernet0/1]ip addr 12.0.0.1 24第八步：查看路由器Rt2的路由表，命令清单及结果如下:[Rt2]display ip routing-tableRouting Table: public net第九步：在 PCA 上 ping 路由器 Rt2 的 E0/0 端口( 10.0.0.2 )及 PC R 12.0.0.2), 将结果记录；① 第十步： 在路由器 Rt1 上配置静态路由， 添加一条到 12.0.0.0/24 的路由， 命令 清单及结果如下：[Rt1] ip route-static 12.0.0.0 255.255.255.0 10.0.0.2 [Rt1]display ip routing-tableRouting Table: public net10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/0 12.0.0.0/24 DIRECT0 011.0.0.2 Ethernet0/1 10.0.0.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 12.0.0.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32DIRECT 0 0127.0.0.1InLoopBack0Destination/Mask Protocol Pre Cost Nexthop Interface10.0.0.0/24 DIRECT 0 0 10.0.0.1 Ethernet0/0 11.0.0.0/24 DIRECT 0 0 11.0.0.1Ethernet0/110.0.0.1/32DIRECT 0 0127.0.0.1 InLoopBack0最新可编辑word 文档Destination/Mask Protocol Pre Cost Nexthop Interface11.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoopBack0 12.0.0.0/24 STATIC 60 0 10.0.0.2 Ethernet0/0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32 DIRECT 0 0127.0.0.1InLoopBack0再次在 PCA 上ping 路由器Rt2的EO/0端口( 10.0.0.2 )及PCB(12.0.0.2 )，将结果记录；② 第十二步：在路由器Rt2上配置静态路由，添加一条到11.0.0.0/24的路由，命 令清单及结果如下：[Rt2] ip route-static 11.0.0.0 255.255.255.0 10.0.0.1 [Rt2]display ip routing-tableRouting Table: public net(12.0.0.2 )，将结果记录；③第十四步： 删除第十步在路由器 Rt1 上配置的静态路由， 恢复缺省路由， 单如下：[Rt1] undo ip route-static 12.0.0.0 255.255.255.0 10.0.0.2 [Rt1] ip route-static 0.0.0.0 0.0.0.0 10.0.0.2第十五步：记录此时的 Rt1 和 Rt2 的路由表；第十六步：再次在 PCA 上ping 路由器Rt2的E0/0端口( 10.0.0.2 )及(12.0.0.2 )，将结果记录；®10.0.0.0/24 DIRECT 0 0 10.0.0.2 Ethernet0/0 12.0.0.0/24 DIRECT 0 0 11.0.0.2 Ethernet0/1 10.0.0.2/32 DIRECT 0 0 127.0.0.1 InLoopBack0 12.0.0.2/32 DIRECT0 0127.0.0.1 InLoopBack0 11.0.0.0/24 STATIC 60 0 10.0.0.1 Ethernet0/0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoopBack0 127.0.0.1/32DIRECT 0 0127.0.0.1InLoopBack0Destination/Mask Protocol Pre Cost Nexthop Interface 第十一步：第十三步： 再次在 PCA 上ping 路由器Rt2的E0/0端口( 10.0.0.2 )及 PCB命令清PCB第十七步：综合上面的记录，填写下表:2、对实验现象、数据及观察结果的分析与讨论:比较四次记录结果和路由表的变化，分析其原因。
第一次：PCA 与RT2 PCB 均不在同一网段，且 加静态路由路径，ping 不通；第十六步的结果回怎样? 答: ping 的结果不变。
三、实验小结:通过本实验，我们对静态路由有了一定的了解，也基本掌握了静态路由的配置方法，熟悉了使用ping 命令查询路由信息的方法，对各个网络的互联也有 一个跟深刻的理解。
四、主要参考文献:《计算机网络与因特网》［此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更答: RT1、RT2路由表均没有添(2) 第二次：PCA 与RT2 PCB 均不在同一网段，且 由路径，只有RT1路由表添加了静态路由路径, 第三次：PCA 与RT2 PCB 均不在同一网段，但 静态路由路径，能ping 第四次：恢复默认路由，如果第十四步删除的是通; 能 ping 通。
RT2路由表没有添加静态路 ping 不通；RT1 RT2路由表均有添加Rt2的静态路由并恢复缺省路由，那么，第十五、好］。
