溶剂型再生橡胶沥青防水涂料施工操作四大要点.doc
溶剂型氯丁橡胶沥青防水的施工要点及注意事项

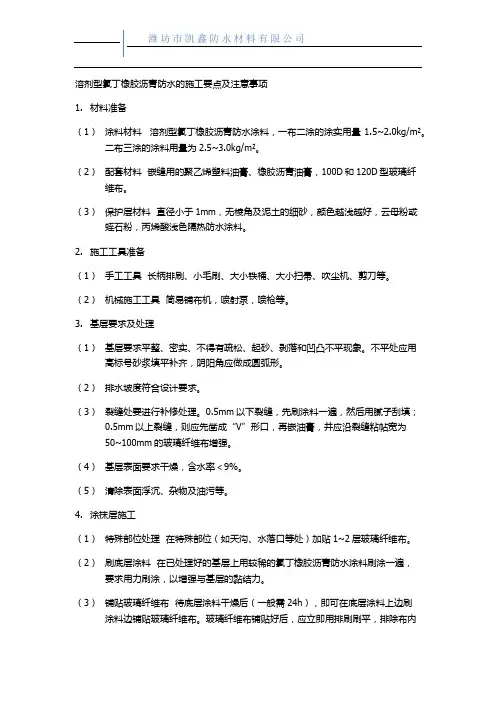

溶剂型氯丁橡胶沥青防水的施工要点及注意事项1.材料准备（1）涂料材料溶剂型氯丁橡胶沥青防水涂料，一布二涂的涂实用量1.5~2.0kg/m²。
二布三涂的涂料用量为2.5~3.0kg/m²。
（2）配套材料嵌缝用的聚乙烯塑料油膏、橡胶沥青油膏，100D和120D型玻璃纤维布。
（3）保护层材料直径小于1mm，无棱角及泥土的细砂，颜色越浅越好，云母粉或蛭石粉，丙烯酸浅色隔热防水涂料。
2.施工工具准备（1）手工工具长柄排刷、小毛刷、大小铁桶、大小扫帚、吹尘机、剪刀等。
（2）机械施工工具简易铺布机，喷射泵，喷枪等。
3.基层要求及处理（1）基层要求平整、密实、不得有疏松、起砂、剥落和凹凸不平现象。
不平处应用高标号砂浆填平补齐，阴阳角应做成圆弧形。
（2）排水坡度符合设计要求。
（3）裂缝处要进行补修处理。
0.5mm以下裂缝，先刷涂料一遍，然后用腻子刮填；0.5mm以上裂缝，则应先凿成“V”形口，再嵌油膏，并应沿裂缝粘帖宽为50~100mm的玻璃纤维布增强。
（4）基层表面要求干燥，含水率＜9%。
（5）清除表面浮沉、杂物及油污等。
4.涂抹层施工（1）特殊部位处理在特殊部位（如天沟、水落口等处）加贴1~2层玻璃纤维布。
（2）刷底层涂料在已处理好的基层上用较稀的氯丁橡胶沥青防水涂料刷涂一遍，要求用力刷涂，以增强与基层的黏结力。
（3）铺贴玻璃纤维布待底层涂料干燥后（一般需24h），即可在底层涂料上边刷涂料边铺贴玻璃纤维布。
玻璃纤维布铺贴好后，应立即用排刷刷平，排除布内空气，使玻璃纤维布充分浸润，使之与基层粘结牢固。
玻璃纤维布相互搭接长度应不小于100mm。
（4）刷第二道涂料、粘贴第二层玻璃纤维布若为二布三涂时，可在第一层玻璃纤维布干燥后，可刷涂第二道涂料，铺贴第二层玻璃纤维布。
其施工方法与第一层玻璃纤维布铺贴方法相同。
第二层玻璃纤维布应与第一层玻璃纤维布错开1/3宽度。
玻璃纤维布之间的搭接长度不应小于100mm。
溶剂型沥青胶泥施工方法

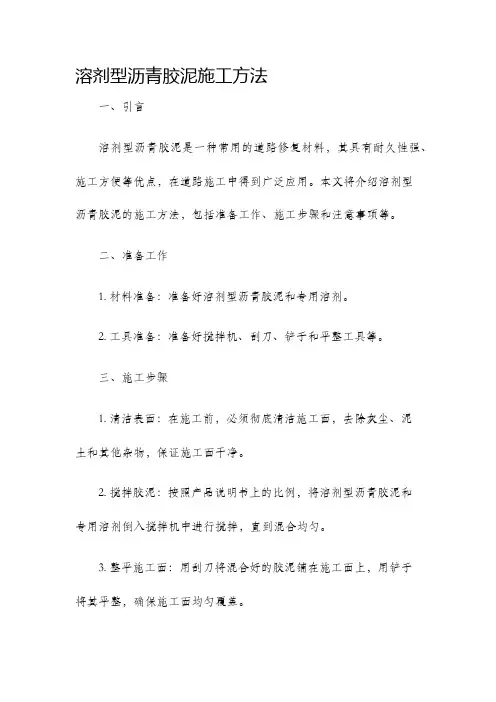

溶剂型沥青胶泥施工方法一、引言溶剂型沥青胶泥是一种常用的道路修复材料，其具有耐久性强、施工方便等优点，在道路施工中得到广泛应用。
本文将介绍溶剂型沥青胶泥的施工方法，包括准备工作、施工步骤和注意事项等。
二、准备工作1. 材料准备：准备好溶剂型沥青胶泥和专用溶剂。
2. 工具准备：准备好搅拌机、刮刀、铲子和平整工具等。
三、施工步骤1. 清洁表面：在施工前，必须彻底清洁施工面，去除灰尘、泥土和其他杂物，保证施工面干净。
2. 搅拌胶泥：按照产品说明书上的比例，将溶剂型沥青胶泥和专用溶剂倒入搅拌机中进行搅拌，直到混合均匀。
3. 整平施工面：用刮刀将混合好的胶泥铺在施工面上，用铲子将其平整，确保施工面均匀覆盖。
4. 压实胶泥：用平整工具对胶泥进行压实，使其与施工面紧密粘合。
5. 沟通水平：在涂覆第一层胶泥之前，在施工面上划出水平线，以确保施工过程中的一致性。
6. 涂覆第一层胶泥：将搅拌好的胶泥均匀地涂覆在施工面上，厚度控制在指定范围内。
7. 撒沙：在第一层胶泥还未干透前，将一定数量的沙子撒在其表面上，增加摩擦力和耐磨性。
8. 涂覆第二层胶泥：等第一层胶泥干透后，再涂覆第二层胶泥，厚度与第一层相同。
9. 刮平：在第二层胶泥还未干透前，用刮刀将其表面刮平，使其与周围的路面平整一致。
10. 完成涂覆：等待溶剂型沥青胶泥干燥固化，形成坚实耐久的道路修补层。
四、注意事项1. 施工前一定要进行全面的安全检查，并采取必要的防护措施，确保施工现场安全。
2. 搅拌溶剂型沥青胶泥时，应按照产品说明书上的比例进行搅拌，不得过量或不足。
3. 在涂覆第一层胶泥之前，一定要清晰地划出水平线，以确保施工面的水平度。
4. 施工面必须彻底清洁，确保无油污、灰尘等杂质，以免影响施工质量。
5. 在涂覆完第一层胶泥后，撒沙时要注意均匀撒布，以增加道路修补层的摩擦力和耐磨性。
6. 涂覆第二层胶泥时，应与第一层胶泥无缝衔接，厚度和均匀性要保持一致。
7. 施工完成后，及时清理施工现场，以保持周围环境整洁。
喷涂橡胶沥青防水涂料的施工工法
喷涂橡胶沥青防水涂料的施工工法1前言喷涂橡胶沥青防水涂料是一种为适应目前施工和环保要求而研发的一种新型无溶剂、无污染的绿色产品。
是一种新型双组份喷涂材料，具有耐老化、施工便捷、粘结性能优异等特点，科广泛应用于防水防腐防护等领域，目前在北京、广州、上海均有大型工程使用，但目前对于施工工法尚未有成熟标准。
本工法通过多处施工现场及实际情况进行改进、完善，提高施工效率，达到施工目标。
本工法在上海人民银行征信中心工程中得到应用，取得良好社会效益和经济效益。
2工法原理及特点喷涂橡胶沥青防水涂料为双组份材料。
第一组为水性橡胶沥青乳液，第二组为破乳剂。
该材料喷涂施工采用配套的无气连续喷涂设备，在动力系统的推动下，两种组分通过不同管路运行到各自喷枪，喷涂时两枪口向内倾斜，无聊喷出的瞬间形成雾化状态，两组分在到达基面前和到达基面时进行充分的混合，从而形成均与的橡胶沥青涂膜。
涂膜具有节能环保、快速喷涂、瞬间固话成膜，完美粘合，高弹力，耐穿刺，抗老化、自密自愈、整体无缝的优点，从根本上解决了阴阳角、缝隙、不规则结构连接处渗漏的难题。
3适用范围本工法适用于以喷涂橡胶沥青防水涂料为材料的防水工程的施工。
4施工工艺流程及操作要点4.1工艺流程基层验收（关键工序）→基层处理→细部节点处理→大面积喷涂施工（涂料施工）→养护干燥→质量验收→交付下道工序施工。
4.2操作要点4.2.1基层验收防水基层是否符合施工要求是直接影响施工质量的主要原因，因此基层应满足以下条件：1、基层表面平整、清洁，基层充分干燥，无起砂、空鼓等现象；2、基层表面不得有浮浆、空洞等缺陷，如有，应修补平整。
3、基层表面无明水，无渗水点，并做到基层坚固、密实及含水率在80%以下。
4、各施工面内阴阳角找坡已找好，且平整、连续、无缺漏。
4.2.2 基层处理对当天施工的基面进行处理，基层要结实、无酥松、起砂与凹凸不平，要求基面干净，可以潮湿，但不得有明水、油污、杂物和其他可能破坏防水层的材料，基层表面明显凹凸不平时宜先用水泥砂浆找平，检查阴阳角处是否有裂缝，进行裂缝填充处理，检查基层表面是否有不当突出物，进行消除，对于冬季及老旧屋面应检查基层是否存在起砂、起皮、风化现象，如有，应进行基层进行加固处理，以免施工后造成粘接不牢及涂膜有断裂现象。
溶剂型丁基橡胶沥青防水涂料的施工要点及注意事项(下)

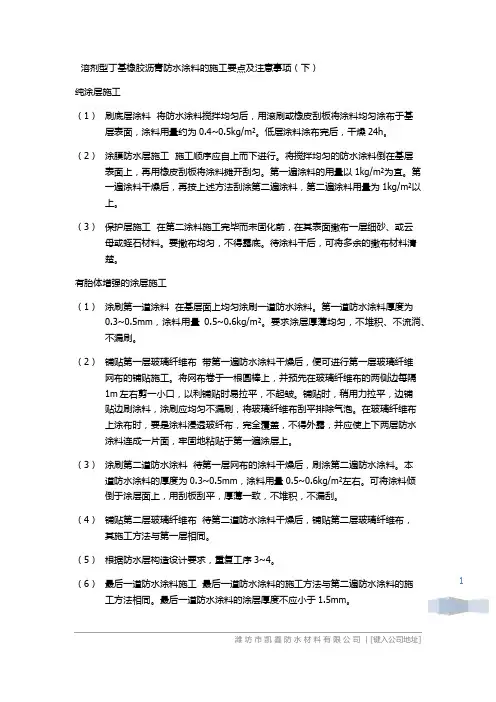

1溶剂型丁基橡胶沥青防水涂料的施工要点及注意事项（下）纯涂层施工（1） 刷底层涂料 将防水涂料搅拌均匀后，用滚刷或橡皮刮板将涂料均匀涂布于基层表面，涂料用量约为0.4~0.5kg/m ²。
低层涂料涂布完后，干燥24h 。
（2） 涂膜防水层施工 施工顺序应自上而下进行。
将搅拌均匀的防水涂料倒在基层表面上，再用橡皮刮板将涂料摊开刮匀。
第一遍涂料的用量以1kg/m ²为宜。
第一遍涂料干燥后，再按上述方法刮涂第二遍涂料，第二遍涂料用量为1kg/m ²以上。
（3） 保护层施工 在第二涂料施工完毕而未固化前，在其表面撒布一层细砂、或云母或蛭石材料。
要撒布均匀，不得露底。
待涂料干后，可将多余的撒布材料清楚。
有胎体增强的涂层施工（1） 涂刷第一道涂料 在基层面上均匀涂刷一道防水涂料。
第一道防水涂料厚度为0.3~0.5mm ，涂料用量0.5~0.6kg/m ²。
要求涂层厚薄均匀，不堆积、不流淌、不漏刷。
（2） 铺贴第一层玻璃纤维布 带第一遍防水涂料干燥后，便可进行第一层玻璃纤维网布的铺贴施工。
将网布卷于一根圆棒上，并预先在玻璃纤维布的两侧边每隔1m 左右剪一小口，以利铺贴时易拉平，不起皱。
铺贴时，稍用力拉平，边铺贴边刷涂料，涂刷应均匀不漏刷，将玻璃纤维布刮平排除气泡。
在玻璃纤维布上涂布时，要是涂料浸透玻纤布，完全覆盖，不得外露，并应使上下两层防水涂料连成一片面，牢固地粘贴于第一遍涂层上。
（3） 涂刷第二道防水涂料 待第一层网布的涂料干燥后，刷涂第二遍防水涂料。
本道防水涂料的厚度为0.3~0.5mm ，涂料用量0.5~0.6kg/m ²左右。
可将涂料倾倒于涂层面上，用刮板刮平，厚薄一致，不堆积，不漏刮。
（4） 铺贴第二层玻璃纤维布 待第二道防水涂料干燥后，铺贴第二层玻璃纤维布，其施工方法与第一层相同。
（5） 根据防水层构造设计要求，重复工序3~4。
（6） 最后一道防水涂料施工 最后一道防水涂料的施工方法与第二遍防水涂料的施工方法相同。
防水沥青涂料的施工做法
防水沥青涂料的施工做法
防水沥青涂料是一种常用的防水材料，它具有施工方便、防水效果好、使用寿命长等优点。
以下是防水沥青涂料的施工步骤：
1.基层处理：首先要对基层进行清理和处理，确保基层平整、无杂物、无尘土和油污等。
然后用专用的基层处理剂对基层进行处理，提高沥青涂料的附着力。
2.底涂施工：在基层处理干燥后，进行底涂施工。
底涂是保证涂料附着力的重要工序。
底涂一般采用稀释后的沥青涂料，要均匀地涂刷在基层上，并控制好涂布厚度，一般不超过0.6毫米。
3.中涂施工：底涂干燥后，进行中涂施工。
中涂是增加防水涂层的厚度和耐久性的关键工序。
中涂一般采用标准的沥青涂料，同样要均匀地涂刷在基层上，并控制好涂布厚度，一般不超过1.2毫米。
4.面涂施工：中涂干燥后，进行面涂施工。
面涂是增加涂层的光泽度和防水性能的关键工序。
面涂一般采用高级的沥青涂料，同样要均匀地涂刷在基层上，并控制好涂布厚度，一般不超过0.8毫米。
5.防晒处理：面涂干燥后，进行防晒处理。
防晒处理是延长防水涂层使用寿命的关键工序。
防晒处理可以采用铝箔、颜料或涂上特殊的涂料等方式进行。
总之，防水沥青涂料的施工做法是一个比较复杂的过程，需要严格按照上述步骤进行操作，保证施工质量和效果。
- 1 -。
橡胶沥青防水涂料施工工艺

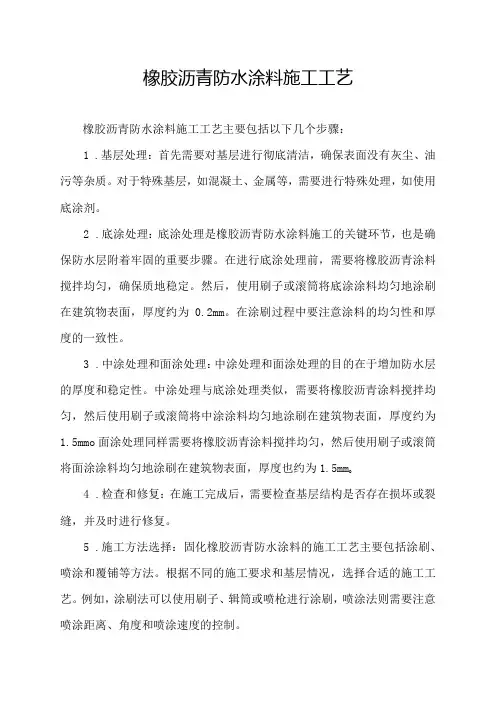

橡胶沥青防水涂料施工工艺
橡胶沥青防水涂料施工工艺主要包括以下几个步骤：
1.基层处理：首先需要对基层进行彻底清洁，确保表面没有灰尘、油污等杂质。
对于特殊基层，如混凝土、金属等，需要进行特殊处理，如使用底涂剂。
2.底涂处理：底涂处理是橡胶沥青防水涂料施工的关键环节，也是确保防水层附着牢固的重要步骤。
在进行底涂处理前，需要将橡胶沥青涂料搅拌均匀，确保质地稳定。
然后，使用刷子或滚筒将底涂涂料均匀地涂刷在建筑物表面，厚度约为0.2mm。
在涂刷过程中要注意涂料的均匀性和厚度的一致性。
3.中涂处理和面涂处理：中涂处理和面涂处理的目的在于增加防水层的厚度和稳定性。
中涂处理与底涂处理类似，需要将橡胶沥青涂料搅拌均匀，然后使用刷子或滚筒将中涂涂料均匀地涂刷在建筑物表面，厚度约为1.5mmo面涂处理同样需要将橡胶沥青涂料搅拌均匀，然后使用刷子或滚筒将面涂涂料均匀地涂刷在建筑物表面，厚度也约为1.5mm o
4.检查和修复：在施工完成后，需要检查基层结构是否存在损坏或裂缝，并及时进行修复。
5.施工方法选择：固化橡胶沥青防水涂料的施工工艺主要包括涂刷、喷涂和覆铺等方法。
根据不同的施工要求和基层情况，选择合适的施工工艺。
例如，涂刷法可以使用刷子、辑筒或喷枪进行涂刷，喷涂法则需要注意喷涂距离、角度和喷涂速度的控制。
溶剂型丁基橡胶沥青防水涂料的施工要点及注意事项
溶剂型丁基橡胶沥青防水涂料的施工要点及注意事项1.材料准备（1）涂料材料溶剂型丁基橡胶沥青防水涂料，用量参照产品使用说明书。
应按质量要求进行验收。
（2）辅助材料玻璃纤维网布，型号100D和120D，一布二涂的用量为1.25m²/m²，二布三涂的用量为2.5m²/m²,嵌缝油膏；聚乙烯薄膜等。
（3）保护层材料直径小于1mm的浅色细砂，直径1~2mm的云母粉，蛭石粉，面砖保护材料等。
2.施工机具准备（1）手工施工工具长柄大橡皮刮板，短柄小刮板，长柄大毛刷，短柄小毛刷，剪刀、大小铁桶，大小扫帚，过滤筛，辊刷等。
（2）机械施工工具电工搅拌器，简易铺布机等。
3.基层处理及要求（1）清除基层上的尘土杂物，基层板面要有一定强度及平整性，砂浆或细石混凝土表面应无疏松及凸出物，凹处先用砂浆补平，阴阳角处应做成圆弧角。
排水坡度符合设计要求。
（2）基层裂缝应进行处理，小裂缝可用较稀的涂料刮填，或用腻子刮填。
对于较大裂缝，应先将裂缝凿成“V”形口，用油膏嵌填。
沿裂缝粘贴50~100mm宽玻璃网布一层。
4.特殊部位处理（1）大型屋面板、槽形板和空心板的端头缝等均应用柔性嵌缝油膏嵌填密实，在其缝上干铺一层250mm宽聚乙烯薄膜或牛皮纸，再在其上粘贴450mm宽玻璃纤维布加强层。
（2）在落水口、天沟、檐口等特殊部位处铺设附加层，一般要求粘贴二层玻璃纤维布。
5.防水层施工（1）涂刷底层涂料在清理后的基层上全面涂刷防水涂料一道。
涂刷时必须均匀有力，使涂料渗入基层，与基层粘接牢固。
（2）铺贴玻璃纤维布待底层涂料干燥后即可铺贴玻璃纤维布，从流水坡度的下坡开始，布的纵向方向与流水方向垂直，边铺网布边将涂料倒在网布上，来回涂刷，使涂料浸透网格与底层涂料密切结合，排除气泡。
网格要求铺贴平整，无皱褶，无翘边现象。
网格布的纵向搭接宽度不得小于70mm，短边方向搭接厂服不得小于100mm。
（3）涂刷面层防水涂料面层防水涂料一般要求涂刷3~4遍，每遍涂料厚度不宜太厚，应控制在0.3~0.5mm范围内，面层涂料总厚度不得小于1mm。
溶剂型橡胶沥青防水涂料施工工艺
筑龙网W W W .Z H U L O N G .C O M溶剂型氯丁橡胶沥青防水涂料施工工艺1 适用范围：工业与民用建筑混凝土屋面防水层工程。
根据工程需要，可做成单纯涂膜层（对斜槽瓦等轻型屋盖适用），亦可一布涂或二布三涂、多布多涂等多种防水层结构形式。
2 施工材料准备：溶剂型氯丁橡胶沥青防水涂料（铁桶包装，分别为70kg 和180kg ）、嵌缝用的聚氯乙烯油膏、橡胶沥青油膏等及化纤布或玻璃纤维布、细砂要求无棱角及泥土，直径小于1mm ，颜色越浅越好；云母粉、铝粉及丙烯酸浅色隔热防水涂料施工相同。
3 施工工具：主要施工工具与溶剂型再生橡胶沥青防水涂料施工相同。
4 施工操作工艺：（洁净） （圆弧、钝角）基层清理 涂刷增强涂层 （无积水）（干燥后） （涂刷均匀） （弹线）细部增强涂层 底涂层施工 中层涂层施 （涂刷均匀） （无漏刷） （确定涂刷宽度）工 面层保护层施工4.1基层要求及处理：基层须平整、坚实、清洁、干燥，其它要求同溶剂型再生橡胶沥青防水涂料。
4.2 先在按要求处理好的基层上用较稀的涂料用力涂刷一层底涂层。
4.3待底涂层干燥后（约1昼夜）即可边刷涂料边粘玻璃纤维布。
玻璃纤维布铺贴后即用排刷刷平，使玻璃纤维布被涂料充分浸透。
第一层玻璃纤维布涂层干燥后，可另刷一遍涂料，铺贴第二层玻璃纤维布，在其上再刷涂料。
玻璃纤维布相互搭接长度应不少于100 mm ，上下两层玻璃纤维布接缝应上下错开。
粘贴玻璃纤维布后，应检查有无气泡和皱折，如有气泡，则应将玻璃纤维布剪破、排除气泡后，用涂料重新粘贴好。
4.4 所有垂直面与屋面相交接处，均应做成圆孤形，玻璃纤维布贴剪300 mm 。
如防水层系由单纯涂膜构成，则按间隔时间要求刷几遍涂料，不贴玻璃纤维布。
4.5为了提高涂层耐老化性和改善屋面隔热性能，应在防水层上加做保护覆盖层。
具体可参见溶剂型再生橡胶沥青防水涂料作法。
5 质量标准：5.1 主控项目：5.1.1 防水涂料的种类、材质、厚度及配套材料的相容性必须符合设计要求，检查出厂合筑龙网W W W .Z H U L O N G .C O M格证、质量检查报告和现场抽样复检报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溶剂型再生橡胶沥青防水涂料施工操作四大要点.doc 关键词:防水涂料防水层女儿墙
溶剂型再生橡胶沥青防水涂料是以胎面再生橡胶、沥青和汽油配制而成的涂料。
由于用再生橡胶对沥青进行了改性，减少沥青的温感性，增加弹性，改善低温下的冷脆性和抗裂性。
溶剂型再生橡胶沥青防水涂料能在各种复杂表面形成无接缝的防水膜，有一定的柔韧性和耐久性，其防水性、抗裂性、耐寒性都较好，涂料干燥固化迅速，能在常温下和较低温度下施工，原料来源广，成本较低。
溶剂型再生橡胶沥青防水涂料适用于工业和民用建筑混凝土屋面的防水层;地下室、水池、冷库、地坪等的抗渗、防潮;旧油毡屋面的维修和翻修等。
它比较适合于表面变形较大的节点和接缝处，同时，应与嵌缝材料配用，已收到更好的效果。
(1)基层要求及处理
?基层要求应平整、密实、干燥、含水率低于9,，不得有疏松起砂、剥落和凹凸不平现象，各种坡度应符合防水要求。
基层不平处应采用高标号砂浆填平补齐，阴阳角处应做成圆弧角，涂布前应将表面清理干净。
?如果基层表面有裂缝，要进行处理，宽度在0.5mm以下时，光刷涂料一度，然后再用腻子刮填。
如果裂缝较大，可先凿宽，再嵌填弹塑性较大的嵌缝密封材料。
(2)施工的准备工作
?无增强骨架时，应在屋面防水层施工之前，先涂刷天沟、泛水、穿通管、阴阳角等特殊部位。
?加玻纤网格布作防水层时，先贴天沟、女儿墙、板端、烟囱、阴阳角等处的附加层，对各种接缝、变形缝、分隔缝等，均应预先嵌填密封材料。
(3)施工工艺
无增强骨架情况
?施工采用分层涂刷的施工方法。
?冷刷底胶:将防水涂料搅拌均匀后，用滚刷或橡皮刮板均匀涂布在基层表面上，涂布
2量一般以0.4~0.5kg/m为宜，底胶涂布完，应干燥4~24h，才能进行下一工序的施工。
?涂膜防水层的施工应自上而下进行，将搅拌均匀的防水涂料倒在基层表面上，再用塑料或橡胶刮板刮匀。
第一遍涂膜固化后(固化24h以上)，再按上述方法涂刷第二遍涂膜，
2但涂刷方向应与第一遍相垂直，第二遍涂膜的涂布量以1kg/m为宜。
?保护层施工。
在第二遍涂膜施工完毕而未固化前，应在其表面稀撒上少量干净的粒径为2~3mm的石渣或其他材料做保护层。
加玻纤网格布作防水层时
?根据需要选用一布二涂、二布三涂或多布多涂的施工方法。
?第一道防水层涂刷施工，应做到厚薄均匀，不堆积、不流淌、不漏刷。
?第一层玻璃网布铺贴，待第一层防水涂料实干后，进行铺贴玻璃网布，边铺贴边涂刷，使玻璃网布牢固地粘贴在基层上，并使全部网眼浸满涂料，使上下两层防水涂料练成一片，以保证防水效果。
?第二道防水涂料涂刷施工，待上一道玻璃网布实干后再涂刷第二层防水涂料，涂刷方法与第一道相同。
?第二层玻璃网布铺贴，待第二道防水涂料实干后，进行第二层玻璃网布的铺贴，其方法与第一层相同。
?根据防水层构造的玻璃网布层数，依次重复上述方法施工，最后进行封面防水涂料的满涂。
?面层保护层施工，可选用涂刷浅色涂料，或在涂刷最后一遍涂料后，随即抛撒云母粉或浅色细砂，用胶辊滚压，使之粘牢
(4)施工的注意事项
?底层涂层施工未干时，不准上人踩踏。
?玻璃纤维布与基层必须粘牢，不得有皱折、起泡、空鼓、脱层、翘边和封口不严实现象。
?屋面坡度为3,~15,时，玻璃纤维布可平行于屋脊铺贴，坡度大于15,时，应垂直屋脊铺贴，并不得有短边搭接，上下玻璃纤维布应错开1/3幅度。
?基层应坚实，混合砂浆及石灰砂浆表面不宜施工，且施工温度为—10~40?，下雨、大风天气不得施工。
?它以汽油为溶剂，在贮存及使用过程中须特别注意防水，应随用随倒随封，以防挥发，存放期不宜超过半年。
