喷涂速凝橡胶沥青防水涂料施工工法
JMZ喷涂速凝橡胶沥青防水涂料施工方案
JMZ喷涂速凝橡胶沥青防水涂料施工方案
施工前的准备工作：
1.确定施工的水平面和垂直面，进行勘测和清理。
2.打磨和修补基面，确保基面平整、无明显凹凸和裂缝。
3.清理基面的灰尘和松散物质。
4.在防水层之前，应在需要的位置设置好防水层的固定框。
施工过程：
1.打底涂料处理：将原液倒入配料地坑内，按配料要求加入配料，通过机械搅拌均匀，使其达到聚合度的要求。
再将混合料倒入施工框内，用刮板进行抹平和整级处理，使其表面看起来光滑。
2.喷涂速凝橡胶沥青防水涂料：按照比例将涂料稀释，然后使用喷涂设备将涂料均匀地喷涂在基面上，同时利用刮刀等工具进行整平和刮涂，确保涂料的厚薄均匀。
3.防水层处理：将防水层的卷材按施工要求铺设到橡胶沥青防水涂料上，并将其相互重叠一定的宽度，然后用扎管器固定在基层上。
4.精壁施工：等橡胶沥青涂层干燥后，根据需要进行表面修整，使其光滑、平整。
施工注意事项：
1.施工时应注意环境温度，推荐在10℃到35℃的环境下施工。
2.橡胶沥青防水涂料的施工厚度应符合设计要求，同时保证涂料的质量和硬度。
3.在施工过程中，应注意防水层的密封性和重叠部位的固定，确保防水层的完整性。
4.施工完成后，应检查防水层是否存在裂缝、起泡、脱落等问题，及时进行修复。
以上是JMZ喷涂速凝橡胶沥青防水涂料施工方案的基本内容。
在实际施工中，还需要根据具体情况进行细化和调整，以达到预期的防水效果。
同时，在施工过程中，施工人员要时刻注意安全，做好防护措施。
喷涂速凝橡胶沥青防水涂料施工方案
喷涂速凝橡胶沥青防水涂料施工方案编制人：审核人：批准人：目录1、适用范围： (1)2、施工准备： (1)3、专用喷涂设备使用说明 (3)一、适用范围 (3)二、主要参数 (3)三、使用方法 (3)1、适用范围：喷涂速凝橡胶沥青防水涂料具有优异的防水性能，采用配套施工设备现场喷涂施工的简单快捷的工艺方法，使得该材料应用范围非常广泛，尤其适合铁皮屋面和其他金属结构的防水，还具有出色的防腐蚀性能。
１适用于新建和维修混凝土基面的建筑地下基础、地下构筑物、壁板、基础墙、屋顶，以及建筑物室内的防水、防护工程。
２适用于公路、铁路及其桥梁、隧道和涵洞的防水防渗，适用于地铁、水处理设施、垃圾填埋场等的防水防护。
3 适用于公路、铁路及其桥梁、隧道和涵洞的防水防渗，适用于地铁、水处理设施、垃圾填埋场等的防水防护。
４在各类船舶以及大型机械设备、各种车辆的底盘也能起到很好的防腐、减震和抗噪功能５可用于人工湖景观、沟渠、池塘及其他水利设施的防水防渗。
2、施工准备：（1）设备及工器具的准备机器设备：进口双管冷喷专用喷涂机及高压软管和喷枪。
设备机具：搅拌器、吹风机、配料桶、过滤网、汽油、机油、工具箱及备件。
施工机具：锤子、胶滚、刮板、毛刷、腻子刀、剪刀、铁锹、扫帚、塑料桶等。
防护用品：安全帽、防护服、乳胶手套等。
（2）TJ-喷涂速凝橡胶沥青防水涂料施工的方式有：喷涂法、涂刷法、辊涂法和刮涂法。
大面积施工宜采用喷涂法；管跟、水落口、女儿墙的阴阳角等细部加强处理宜采用刷涂法。
如需增加胎体增强材料应夹铺在涂层间，铺实粘牢，不空鼓；裂缝处的修补及不易喷涂部位施工宜采用辊涂法；变形缝的施工宜采用刮涂法施工。
（3）TJ-喷涂速凝橡胶沥青防水涂料施工应符合下列规定①应在基层达到施工要求且节点处理完毕后再进行喷涂施工。
②TJ-喷涂速凝橡胶沥青防水涂料应喷涂均匀、厚度一致，喷枪距离喷涂面400~500mm，4mm 厚内的涂层可一次连续喷涂完成。
喷涂速凝橡胶沥青防水涂料施工方案
喷涂速凝橡胶沥青防水涂料施工方案1.施工前准备（1）确认施工部位：首先确认需要施工的部位，并仔细检查该部位是否存在结构缺陷或损坏，必要时进行修补后再进行防水涂料施工。
（2）处理基面：对需要施工的基面进行清洁处理，去除尘土、油污、松动物料等，确保基面平整、干燥、无明显凹凸不平的现象。
（3）配备施工设备：准备好相应的施工设备，如喷涂机、搅拌机、喷枪、喷涂管等。
2.施工工艺（1）搅拌涂料：橡胶沥青防水涂料为两组份，A组份为橡胶沥青，B组份为固化剂。
按照涂料包装上的配比要求，将两组份按比例倒入搅拌桶中，然后使用搅拌机将其充分搅拌均匀，确保涂料质地均匀稠厚。
（2）涂料喷涂：使用喷涂机将搅拌好的涂料喷涂到基面上。
喷涂时要注意均匀覆盖，不漏涂和重涂，确保涂料的厚度均匀一致。
涂料的喷涂厚度应按照要求进行，在正常情况下，厚度一般不低于2mm。
（3）涂料固化：喷涂完毕后，涂料需要进行固化，在固化过程中，要保证施工部位没有外力干扰，防止涂料表面受到污染或损坏。
固化时间一般为24小时左右，具体时间根据涂料的品牌和气温而定。
（4）涂料检查：固化后，对施工的部位进行涂层的检查，确保涂层的平整度和密实度，如有不符合要求的地方，需要进行修补。
3.安全措施（1）施工时穿戴好个人防护装备，包括防护服、手套、口罩、护目镜等。
（2）喷涂过程中要保持通风良好，以减少有害气体的浓度。
（3）施工现场要设置明显的安全警示标识，并进行人员疏导，确保施工的安全。
以上就是喷涂速凝橡胶沥青防水涂料的施工方案，通过严格按照上述步骤进行施工，可以确保施工质量和防水效果。
在施工过程中，需要严格按照涂料厂家的要求进行施工，确保涂料的质量和施工效果。
另外，施工完成后还应进行定期检查和维护，以确保涂层的长期防水效果。
喷涂速凝橡胶沥青防水涂料施工工艺

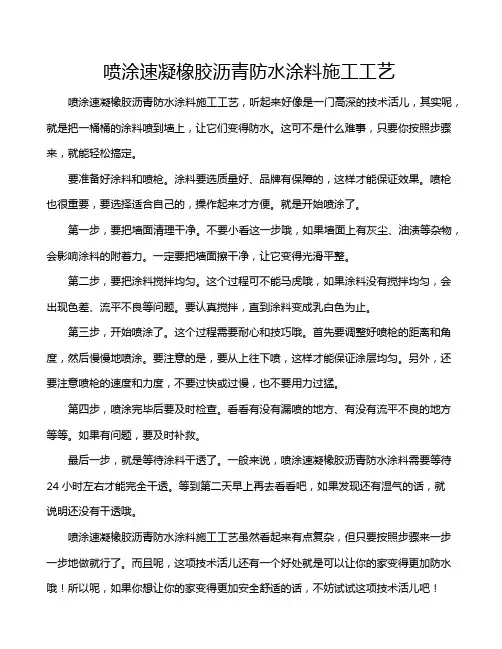

喷涂速凝橡胶沥青防水涂料施工工艺喷涂速凝橡胶沥青防水涂料施工工艺，听起来好像是一门高深的技术活儿，其实呢，就是把一桶桶的涂料喷到墙上，让它们变得防水。
这可不是什么难事，只要你按照步骤来，就能轻松搞定。
要准备好涂料和喷枪。
涂料要选质量好、品牌有保障的，这样才能保证效果。
喷枪也很重要，要选择适合自己的，操作起来才方便。
就是开始喷涂了。
第一步，要把墙面清理干净。
不要小看这一步哦，如果墙面上有灰尘、油渍等杂物，会影响涂料的附着力。
一定要把墙面擦干净，让它变得光滑平整。
第二步，要把涂料搅拌均匀。
这个过程可不能马虎哦，如果涂料没有搅拌均匀，会出现色差、流平不良等问题。
要认真搅拌，直到涂料变成乳白色为止。
第三步，开始喷涂了。
这个过程需要耐心和技巧哦。
首先要调整好喷枪的距离和角度，然后慢慢地喷涂。
要注意的是，要从上往下喷，这样才能保证涂层均匀。
另外，还要注意喷枪的速度和力度，不要过快或过慢，也不要用力过猛。
第四步，喷涂完毕后要及时检查。
看看有没有漏喷的地方、有没有流平不良的地方等等。
如果有问题，要及时补救。
最后一步，就是等待涂料干透了。
一般来说，喷涂速凝橡胶沥青防水涂料需要等待24小时左右才能完全干透。
等到第二天早上再去看看吧，如果发现还有湿气的话，就说明还没有干透哦。
喷涂速凝橡胶沥青防水涂料施工工艺虽然看起来有点复杂，但只要按照步骤来一步一步地做就行了。
而且呢，这项技术活儿还有一个好处就是可以让你的家变得更加防水哦！所以呢，如果你想让你的家变得更加安全舒适的话，不妨试试这项技术活儿吧！。
喷涂速凝阻燃橡胶沥青防水层施工工法(2)

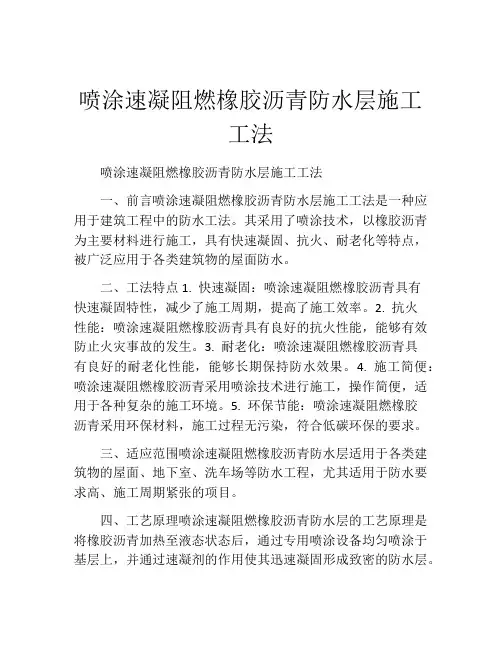

喷涂速凝阻燃橡胶沥青防水层施工工法喷涂速凝阻燃橡胶沥青防水层施工工法一、前言喷涂速凝阻燃橡胶沥青防水层施工工法是一种应用于建筑工程中的防水工法。
其采用了喷涂技术，以橡胶沥青为主要材料进行施工，具有快速凝固、抗火、耐老化等特点，被广泛应用于各类建筑物的屋面防水。
二、工法特点1. 快速凝固：喷涂速凝阻燃橡胶沥青具有快速凝固特性，减少了施工周期，提高了施工效率。
2. 抗火性能：喷涂速凝阻燃橡胶沥青具有良好的抗火性能，能够有效防止火灾事故的发生。
3. 耐老化：喷涂速凝阻燃橡胶沥青具有良好的耐老化性能，能够长期保持防水效果。
4. 施工简便：喷涂速凝阻燃橡胶沥青采用喷涂技术进行施工，操作简便，适用于各种复杂的施工环境。
5. 环保节能：喷涂速凝阻燃橡胶沥青采用环保材料，施工过程无污染，符合低碳环保的要求。
三、适应范围喷涂速凝阻燃橡胶沥青防水层适用于各类建筑物的屋面、地下室、洗车场等防水工程，尤其适用于防水要求高、施工周期紧张的项目。
四、工艺原理喷涂速凝阻燃橡胶沥青防水层的工艺原理是将橡胶沥青加热至液态状态后，通过专用喷涂设备均匀喷涂于基层上，并通过速凝剂的作用使其迅速凝固形成致密的防水层。
采取的技术措施包括精确的操作控制、合理的施工工艺和跟踪检测，以保证施工质量。
五、施工工艺1. 基层处理：对待施工基层进行清理、处理和修补，确保基层平整、牢固。
2. 材料准备：将橡胶沥青和速凝剂按照一定比例混合，并加热至液态状态。
3. 喷涂施工：使用喷涂设备将液态的橡胶沥青均匀喷涂于基层上，形成一层薄膜。
4. 速凝处理：在喷涂后立即进行速凝处理，使涂层迅速凝固。
5. 防水层涂刷：喷涂完成后，对防水层进行涂刷处理，增加防水层的厚度和耐用性。
6. 施工验收：施工结束后，进行验收，确保施工质量和防水效果符合要求。
六、劳动组织喷涂速凝阻燃橡胶沥青防水层的施工一般由专业施工队进行，包括现场施工人员、机械操作人员、质量检测人员等。
七、机具设备1. 橡胶沥青喷涂设备：用于将液态橡胶沥青均匀喷涂于基层上，包括喷涂枪、喷涂机等。
(完整版)喷涂速凝橡胶沥青防水涂料施工工法

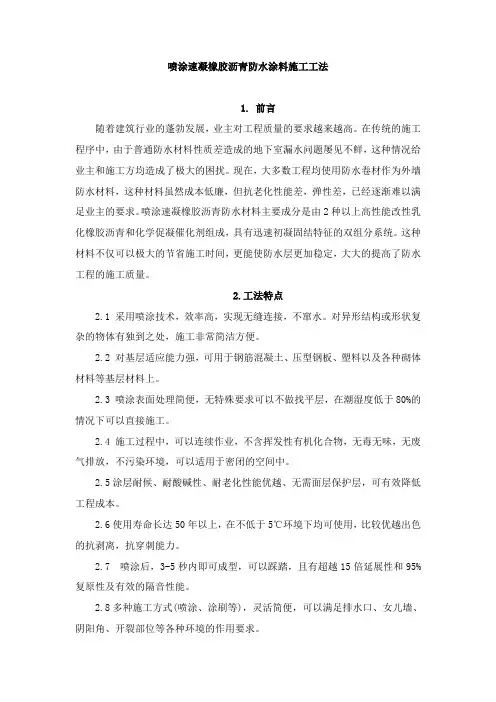

喷涂速凝橡胶沥青防水涂料施工工法1.前言随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。
在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。
现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。
喷涂速凝橡胶沥青防水材料主要成分是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。
这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。
2.工法特点2.1 采用喷涂技术，效率高，实现无缝连接，不窜水。
对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。
2.2 对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。
2.3 喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。
2.4 施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。
2.5涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。
2.6使用寿命长达50年以上，在不低于5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。
2.7 喷涂后，3-5秒内即可成型，可以踩踏，且有超越15倍延展性和95%复原性及有效的隔音性能。
2.8多种施工方式(喷涂、涂刷等)，灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
2.9超高伸长率，这样可以解决因为应力变形而出现的渗漏。
因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。
2.10抗穿刺性强。
2.11耐化学性优异、耐温性好。
2.12预喷反粘性能力强3.适用范围本工法适用于屋面、地下防水、室内防水、防腐工程等。
防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。
喷涂速凝橡胶沥青防水涂料施工工法
喷涂速凝橡胶沥青防水涂料施工工法概述喷涂速凝橡胶沥青防水涂料是应用于建筑物外墙、屋面、地下室等防水作用的材料，其使用工法能够解决传统涂料施工难度大、施工时间长、造价高等问题。
其主要特点是采用高压喷涂技术，使涂料均匀喷涂于基材表面，快速干燥，形成具有防水性能的涂层。
本文将介绍喷涂速凝橡胶沥青防水涂料的施工工法，旨在帮助施工单位提高施工效率，降低施工难度和成本。
施工步骤1. 基材处理基材表面应清理干净，且附着物要完全去除。
如基材表面存在凸起物或坑洼，应堵塞，并使用砂纸打磨光滑。
若表面存在污垢，可采用高压水枪或清洗剂进行清洗处理，待基材表面干燥后方可施工。
2. 喷涂处理使用高压喷涂机器将涂料均匀喷涂于基材表面，建议喷涂厚度为0.8mm-1.2mm，并保证各部位均匀喷涂。
若喷涂位置处于斜面或平面，建议采用爬墙机器进行喷涂操作。
每层涂料间应静置3至6小时，等待涂层干透后方可进行下一层的喷涂操作。
3. 检查验收涂层干燥后，使用质量控制工具对喷涂层进行检查验收，确认其是否达到建筑监理标准，并与现场验收人员进行签字确认，方可结束施工任务。
注意事项1.施工前应领取相应的施工手册和说明书，严格按照施工工艺规范操作；2.喷涂前应备齐喷涂设备和涂层材料，确保施工过程不出现中断和流产；3.涂层各层之间应留有充足的静置时间，待涂层干燥后方可进行下一层的喷涂操作；4.喷涂过程中应注意安全，预先做好施工围挡和保护措施，避免喷涂过程中的涂料飞溅，造成人员伤害风险；5.施工结束后需对喷涂设备和涂层材料进行彻底的清洗处理，防止残余材料的保存和堵塞设备。
喷涂速凝橡胶沥青防水涂料施工工法是一种高效快捷、专业化的防水处理方式。
通过喷涂工艺，能够实现涂料层厚度、涂布均匀度的精准控制，从而提高施工效率，降低成本。
施工过程中，需注意安全预防措施的执行，要确保施工人员的人身安全。
只有这样，才能够充分发挥喷涂速凝橡胶沥青防水涂料的施工优势，并达到理想化的防水效果。
喷涂速凝橡胶沥青防水涂料施工工艺
喷涂速凝橡胶沥青防水涂料施工工艺1. 前言嘿，朋友们，今天咱们聊聊一个很有意思的话题——喷涂速凝橡胶沥青防水涂料施工工艺。
乍一听，可能觉得这名字有点拗口，但其实它跟咱们的日常生活息息相关，特别是在防水这块，简直是不可或缺的好帮手！这可不是随便说说的，防水涂料就像一把伞，能为我们的房子挡风遮雨。
想想，如果没有它，雨水一来，家里可就变成“水上乐园”了，不信你试试！所以，咱们得好好研究一下这项施工工艺，确保一切万无一失。
2. 施工准备2.1 工具材料首先，咱们得准备好工具和材料。
喷涂速凝橡胶沥青防水涂料的核心材料自然是它的涂料了，除此之外，还有喷涂设备、滚筒、刷子等等，别小看这些工具，它们可是咱们的得力助手！你想想，没了这些，咱们就是“无米之炊”，再好的材料也没法上天入地。
2.2 场地处理接下来，就是场地的处理啦。
施工前，得把要涂的地方清理干净，像个扫把星似的，把那些灰尘、杂物都扫得一干二净。
因为这些小东西可是一颗“定时炸弹”，它们会影响涂料的粘附性，搞不好就会让你辛苦一番的成果付诸东流。
一定要检查一下地面，确保没有裂缝或缺陷，有的话可得提前修补好，不然等着“闹心”吧。
3. 施工步骤3.1 喷涂过程那么，喷涂的过程是怎么样的呢？在涂料准备好后，咱们就可以开启“喷涂大作战”了。
首先，调整好喷枪的喷嘴，确保喷涂的均匀性，就像给食物加盐，要适量！然后，把涂料装入喷枪，开始喷涂。
这个过程就像打高尔夫，得注意角度和力度，喷的太厚可不好，容易流淌，喷的太薄也不够“给力”。
所以，这个“力度”真是考验技术的关键。
3.2 涂层检查喷涂完毕，得等涂料速凝。
这个过程一般不会太长，大概15到30分钟。
不过，时间就像人生，有时候长得像个世纪，有时候短得像一瞬间！在等的时候，咱们可以休息一下，或者欣赏一下自己的“艺术品”。
待涂层干了之后，得仔细检查，看看有没有漏涂的地方，必要的话，再来一遍补涂，确保每一个角落都“妥妥的”！4. 注意事项在整个施工过程中，有几点可不能忽视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷涂速凝橡胶沥青防水涂料施工工法1.前言随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。
在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。
现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。
喷涂速凝橡胶沥青防水材料主要成分是由 2 种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。
这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。
2.工法特点2.1采用喷涂技术，效率高，实现无缝连接，不窜水。
对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。
2.2对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。
2.3喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。
2.4施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。
2.5 涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。
2.6 使用寿命长达 50 年以上，在不低于 5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。
2.7喷涂后，3-5秒内即可成型，可以踩踏，且有超越15 倍延展性和 95%复原性及有效的隔音性能。
2.8 多种施工方式 ( 喷涂、涂刷等 ) ，灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
2.9 超高伸长率，这样可以解决因为应力变形而出现的渗漏。
因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。
2.10 抗穿刺性强。
2.11 耐化学性优异、耐温性好。
2.12 预喷反粘性能力强3.适用范围本工法适用于屋面、地下防水、室内防水、防腐工程等。
防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、 5 级以上不宜进行防水施工。
4.工艺原理4.1 喷涂速凝橡胶沥青防水涂料，它是以超细悬浮阴离子微乳型改性乳化沥青和合成高分子聚合物与特种固化物反应生成的高弹性防水、防腐材料。
采用纳米级乳化沥青为基料，以多种合成高分子聚合物材料为改性剂，以水为介质，经催化、交联、乳化等科学工艺生产而成。
其主要的防水机理是：改性沥青中的多种高分子聚合物材料在超细沥青分子表面形成包裹膜，并由这些被高分子聚合物包裹后的分子形成连续网络，而且相贯穿交联，使改性沥青呈现高聚物性能，涂层干燥成膜后保持了橡胶类材料的高弹性、低温柔性、耐老化性，并具有抗穿刺力强、不窜水、耐高温、抗冻、抗化学腐蚀、抗裂、冷施工、自熄阻燃、无毒无异味、无环境污染等优点；同时，这些高分子聚合物形成的胶膜，分子与分子之间的间隙宽度小，阻止自然界中的水分子的透过，从而达到防水防渗漏的效果。
4.2 喷涂速凝橡胶沥青防水涂料通过专用喷涂设备，使双组分材料在喷枪口外扇形交叉，充分混合后，瞬间达到基面时破乳、固化，形成致密、连续、完整的类似橡胶的涂膜，真正的实现“皮肤式”防水，其柔韧性、自愈复原性均异常突出，将彻底解决因裂缝、穿刺或者接口等造成的渗漏和窜水问题。
4.3 对于喷涂速凝橡胶沥青防水材料来说，它已经不仅是沥青的特性，而是兼具有橡胶的特性，可以弥补沥青的缺陷，因此这种材料有非常好的延展性和弹性，并且耐高温性耐低温性能也都更加优异。
5.施工工艺流程及操作要点5.1 施工工艺流程喷涂速凝橡胶沥青防水涂料施工工艺流程参见图5.1-1 清理基面节点施工喷涂速凝橡胶沥青防水涂料自我检修成品验收图 5.1-1 喷涂速凝橡胶沥青防水涂料施工工艺流程5.2 施工准备5.2.1 技术准备5.2.1.1防水施工主要细部做法参照专项图集，人员必须掌握和了解图集中各种特殊细部做法，方案编制中提前做好细部防水施工措施。
5.2.1.2组织施工人员召开防水施工专题会议，依据防水技术规范明确防水施工中的各细部做法和施工质量控制要求。
5.2.1.3施工前，由项目技术人员依据施工技术方案对项目施工人员进行方案交底，再结合现场实际情况、图纸、规范以及施工方案要求对施工人员进行技术交底，交底内容传达到每个施工人员。
5.2.2 材料准备喷涂速凝橡胶沥青防水涂料各项性能指标见表 5.2-1.产品型号喷涂类项目固体含量（ %）≥55耐热度（℃）110±2℃无流淌、滑动、低落不透水性（ Mpa ）30min 无渗水0.3粘结强度（ Mpa ）≥0.4标准条件-15低温柔度（℃）碱处理-15标准条件1000断裂伸长率碱处理（%）800热处理≥紫外线处理表 5.2-1喷涂速凝橡胶沥青防水涂料各项性能指标5.2.2.1进厂检验：进场防水材料必须符合要求，并附有产品出厂合格证和技术性能检验报告。
5.2.2.2防水原材运到现场后，外观检查要求橡胶沥青乳液组分（ A 组分）搅拌后颜色均匀一致、无凝胶、无结块、无丝状物。
破乳剂（ B 组分）无结块，溶于水后能形成均匀的液体。
5.2.2.3进场要求：根据施工进度要求，防水材料宜分批进场，进场的数量必须满足一个施工区段，且要有一定的富余量，以备个别部位调度使用。
5.2.2.4堆放要求：严禁接近火源或热源，施工材料进场后妥善保管，平放在干燥、通风、平整的货架上，远离明火处，避免日晒雨淋，装卸溶剂的容器，不准猛推猛撞，使用容器后，材料存放于专人负责的库房，严禁烟火并挂有醒目的警告标志及消防器材。
5.2.3 劳务人员准备5.2.3.1为了尽早完成防水施工，为后续结构施工提供时间保障，从而保证大面施工进度，必须合理组织劳动力，选择素质高、操作熟练的施工人员。
5.2.3.2施工人员进场后进行入场教育、技术交底，防水施工人员必须持证上岗。
5.3 基层处理5.3.1 处理基层，使基层无尖锐棱角或凹槽；其表面应坚实平整，无酥松、起砂、起皮现象。
5.3.2 清扫或冲洗基层，使基层无浮尘或杂物。
5.3.3 基层可潮湿但不得有明水。
5.3.4 防水施工时应提前确定各种管线预留预埋位置，并组织一次防水基层检查，严禁事后剔凿。
5.3.5 当基层不满足要求时，应进行打磨、除尘和修补。
基层表面的孔洞和裂缝等缺陷应采用聚合物砂浆进行修复。
（图 5.3 基层处理）5.4 节点处理防水加强层做法：用手刷料加无纺布对节点进行加强处理，首先涂刷一层手刷料，宽度为加强层设计宽度。
之后粘贴无纺布，要求无纺布铺贴顺直，不得褶皱、起鼓、翘边。
铺贴无纺布后再次涂刷手刷料，要求第二遍手刷料完全浸润无纺布。
（图 5.4. 节点处理）各个部位节点处理详图如下：5.5 喷涂喷涂速凝橡胶沥青防水涂料5.5.1 喷涂速凝橡胶沥青防水涂料为双组分涂料，防水涂料主剂A 组分为棕褐色粘稠状液体，固化剂B 组分为无色透明液体，采用专用喷枪喷涂，两组分在空中交汇、混合并落地析水成膜，成为完整的橡胶质防水层。
喷涂作业前应缓慢、充分搅拌 A 料。
严禁现场向 A 料和 B 料中添加任何其他物质。
严禁混淆 A 料和 B 料的进料系统。
5.5.2 喷涂作业时，喷枪宜垂直于喷涂基层，距离宜适中，并宜匀速移动。
应按照先细部构造后整体的顺序连续作业，一次多遍，交叉喷涂至 2.0mm厚（种植顶板部位喷涂至 1.5mm厚）。
5.5.3 当出现异常情况时，应立即停止作业，检查并排除故障后再继续作业。
5.5.4 喷涂作业完毕后，应按照使用说明书的要求检查和清理机械设备，并妥善处理剩余物料。
（图 5.5 喷涂施工）5.6 自我检修喷涂后 24 小时内，由专职人员检查和修补孔洞、翘边、缝隙、人为踩踏、机械划伤等。
修补方法：使用防水涂料，用力画圆圈动作涂刷，以确保达到最好的粘合性。
5.7 成品验收组织相关人员对防水作业进行验收，填写验收单。
全部工程竣工验收后，及时将材料检测报告、技术变更等技术文件资料进行整理并归档。
6.材料和机具设备6.1 根据设计对材料的要求，防水采用喷涂速凝橡胶沥青防水涂料；辅料：TLH-5、无纺布。
6.2 机器准备：喷涂速凝橡胶沥青防水涂料专用喷涂机及高压软管和喷枪。
6.3 设备机具：搅拌器、配料桶、过滤网、汽油桶、汽油、机油、高压泵及水枪、温湿度计、照明灯、电源线、热风机、风力清扫机、电镐、工具箱及备件。
6.4 施工机具：锤子、胶滚、刮板、毛刷、腻子刀、剪刀、铁锨、扫帚、塑料桶、手提强光灯、搌布等。
6.5 防护准备：安全帽、防护服、安全带、安全绳、乳胶手套、风镜、工作靴、雨靴、雨衣、对讲机等。
7.质量控制7.1 一般措施7.1.1 喷涂后 24 小时内，由专职人员检查和修补孔洞、翘边、缝隙、人为踩踏、机械划伤等。
修补方法：使用防水涂料，用力画圆圈动作涂刷，以确保达到最好的粘合性。
7.2.2 防水涂料的储存和运输应密闭保存，避免雨林和暴晒并远离震源，夏季应放在阴凉干燥处或采取防晒措施。
7.2 质量要求项目检测方法检测要求检测工具每 100 ㎡抽查 1 处，且检验批的总抽样检验数量不得少涂膜防水针测法或于 3 处，两点间距不少于 2层的平均米。
防水层的平均厚度应符取样测量厚度合设计要求最小厚度不小于主控设计厚度的 80%（屋面不小于测厚仪项目90%）。
检查出厂原料的质合格证、质防水涂料和胎体增强材料的量检验报/量情况质量，应符合设计要求告和进厂检验报告涂膜防水一般涂膜防水层的收头应采用逐/层的收头观察检查项目渐博喷处理情况铺贴胎体增强材料应平整顺铺贴胎体观察和尺直，搭接尺寸应准确；胎体增强材料量检查增强材料搭接宽度的允许偏平整情况差为 -10mm。
卷尺7.3 成品保护措施7.3.1 防水施工中和完成后，不得在防水层上放置材料或将防水层用作施工运输车道。
7.3.2 防水层部位预埋的管道，在施工中不得碰损或堵塞杂物。
7.3.3 在整个施工过程中不得穿硬底鞋踩踏，不得使用尖锐利器或其他物品撞击。
7.3.4 在防水层后续施工过程中，如不慎破坏了防水层，一经发现及时采取补救措施及时进行补修。
7.3.5 指定成品保护负责人，明确责任范围，必要时派专人巡视施工现场。
7.3.6 严禁在未进行成品保护的防水层上托运重型器物和运输设备。
8.安全措施8.1 施工人员进入现场严禁打闹、嬉戏、吸烟。
8.2 施工现场的人员必须正确戴好安全帽，系好下颚带；按照作业要求正确穿戴个人防护用品，着装要整齐；在没有可靠安全防护设施的高处≥2m以上施工时，必须系好安全带。
8.3 不得穿硬底和带钉易滑的鞋，不得向下投掷物料，严禁赤脚穿拖鞋、高跟鞋进入施工现场。
8.4 防水涂料机辅助材料层易燃品严禁与明火接触，施工过程配备灭火器。
8.5 雨天及五级以上大风停止施工。
