钢结构网架施工要点
钢构网架安装施工方案
本工程为某大型公共建筑，采用钢结构网架体系。
网架结构形式为平面网架，主要承重结构为钢网架，采用焊接球与螺栓球组合节点形式。
本工程总建筑面积约XX平方米，屋面最大跨度为XX米，矢高为XX米，总用钢量约为XX吨。
二、施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括项目经理、技术负责人、质量管理人员、安全管理人员等。
2. 施工材料：根据设计图纸要求，采购相应规格的钢网架材料、焊接球、螺栓球、连接板等。
3. 施工设备：准备吊装设备、焊接设备、切割设备、测量设备等。
4. 施工方案：制定详细的施工方案，明确施工步骤、质量标准、安全措施等。
三、施工工艺1. 钢网架安装：（1）钢网架构件的预制：在工厂或预制场地，按照设计图纸和加工要求，对钢网架构件进行预制，确保构件的尺寸精度和焊接质量。
（2）钢网架构件的运输和堆放：将预制好的钢网架构件运输至施工现场，按照安装顺序和堆放要求，合理布置构件的堆放位置。
（3）钢网架构件的安装：采用单元吊装法结合移动组装平台高空组装法施工。
首先，在车间纵跨上搭设三套贝雷架组装平台，各布置一套。
然后，将钢网架构件吊装至平台上，进行组装。
2. 焊接和验收：（1）焊接：钢网架构件安装完成后，进行焊接作业。
焊接要遵循焊接工艺规范，保证焊缝质量。
（2）验收：焊接完成后，进行整体验收，检查各项指标是否符合设计要求。
四、施工进度计划1. 钢网架安装工期：XX天。
2. 焊接和验收工期：XX天。
3. 总工期：XX天。
五、安全措施1. 施工现场安全防护：设置安全警示标志、安全通道、安全网等。
2. 机械设备安全操作：确保机械设备操作人员具备相应的操作资格，严格遵守操作规程。
3. 高空作业安全：高空作业人员必须佩戴安全带、安全帽等防护用品，严格遵守高空作业安全规程。
4. 焊接作业安全：焊接作业人员必须佩戴防护眼镜、防护手套等防护用品，严格遵守焊接作业安全规程。
六、质量保证措施1. 施工人员培训：对施工人员进行专业技能培训，提高施工质量。
钢结构网架施工方案 (2)
钢结构施工方案根据本工程的特点及现场实际情况，充分考虑经济节约及施工安全。
根据技术分析，该网架安装采用空中散拼法配合一个柱距单跨脚手架操作平台进行安装就位。
在各区域都先搭设脚手架操作平台，在脚手架操作平台上安装每个区域一个柱距单跨网架稳定单元体.调整该单元体网架的轴线位置及安装精度,确认无误后将网架支座点焊在柱顶预埋件上。
然后用高空散拼三角锥法再向各个区域的另一端方向安装，逐次安装余下网格的网架.在往前安装过程中，随时校正安装误差及轴线位置（高空散拼三角锥法为成熟的施工方法，能有效的解决多工种场地交叉施工,同时能节约脚手架成本。
)第一节、钢结构的施工技术工艺及保证措施一、钢结构测量为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的简便可靠至关重要。
1、对土建移交的控制点、轴线进行复测，及时修正.2、测量放线：对所需的控制线进行测放，并将其引出保证通视。
3、在安装前对网架构件应按有关规定进行外形尺寸的检测.4、纵、横向轴线测量根据全站仪确定定位点,控制点采用经纬仪放轴线。
5、标高测量根据提供的标高控制点，采用水准仪测试水平标高。
核对好钢尺、经纬仪、水平仪及其它测量工具后，首先根据设计图纸的位置确定好梁和柱的位置，然后放出预埋件位置及网架安装位置线及辅助线,用色泽鲜艳、牢固的颜色标出。
二、钢结构安装的基本方法待土建柱顶预埋件、安全措施、脚手架搭设、提升条件都满足要求以后，即可进行网架安装.该网架安装采用空中散拼法配合一个柱距单跨脚手架操作平台进行安装就位.按实际情况安排，在三个区域都先搭设脚手架操作平台，在脚手架操作平台上安装每个区域一个柱距单跨网架稳定单元体。
调整该单元体网架的轴线位置及安装精度,确认无误后将网架支座点焊在柱顶预埋件上。
然后用高空散拼三角锥法再向各个区域的另一端方向安装，逐次安装余下网格的网架。
在往前安装过程中，随时校正安装误差及轴线位置。
1、下弦杆与球的组装:根据安装图的编号，垫好垫实下弦球的平面，把下弦杆件与球连接并一次拧紧到位。
钢结构网架施工方案
1.1.网架顶升1.1.1.顶升点底部楼板反顶加固1、技术准备：(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。
(2)编制模板施工方案，对施工队进行技术交底。
(3)对施工人员进行安全和技术培训，加强班组的技术素质。
(4)认真做好承插型盘扣式支撑的施工安全、技术交底资料。
(5)项目部组织现场管理人员和施工工人认真学习施工图纸和建筑施工承插型盘扣式钢管支架安全技术规程。
2、材料准备确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。
同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；周转材料准备：做好模板、架体等周转料的备料工作，分批分期进场。
3、劳动力准备：施工队伍配备5名具有脚手架搭设经验和特种操作资格证书的架子工，负责墩身施工所需防护支架搭设。
根据开工日期和劳动力需要量计划，组织工人进场，并安排好工人生活。
水、电管线架设和安装已完成，能够满足工程施工及工程管理、施工人员生活的用水、用电需要。
做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。
必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。
4、场地布置：根据现场特点，在现场西侧围墙边对方架体材料。
周转架料堆放场地严格按照我项目部提前策划的场地进行布置，并且场地之间用钢管隔开，钢管上刷红白油漆。
5、方案设计：盘扣式模板支撑架构配件简述盘扣式支架构造如下图，其主要构件如下：6、盘扣节点：连接盘；2－扣接头插销；3－水平杆杆端扣接头；水平杆；5－斜杆；6－斜杆杆端扣接头；7－立杆盘扣式支架具有以下特点：采用低合金高强度钢，承载能力高，考虑安全系数，单肢设计承载力可达40KN 以上。
钢结构网架工程施工

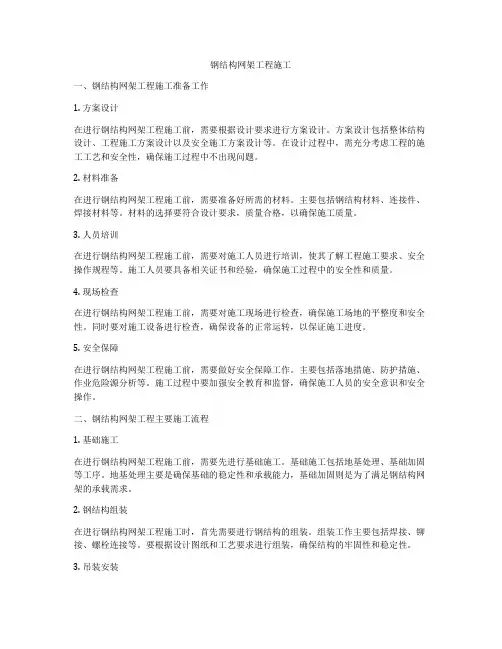

钢结构网架工程施工一、钢结构网架工程施工准备工作1. 方案设计在进行钢结构网架工程施工前，需要根据设计要求进行方案设计。
方案设计包括整体结构设计、工程施工方案设计以及安全施工方案设计等。
在设计过程中，需充分考虑工程的施工工艺和安全性，确保施工过程中不出现问题。
2. 材料准备在进行钢结构网架工程施工前，需要准备好所需的材料。
主要包括钢结构材料、连接件、焊接材料等。
材料的选择要符合设计要求，质量合格，以确保施工质量。
3. 人员培训在进行钢结构网架工程施工前，需要对施工人员进行培训，使其了解工程施工要求、安全操作规程等。
施工人员要具备相关证书和经验，确保施工过程中的安全性和质量。
4. 现场检查在进行钢结构网架工程施工前，需要对施工现场进行检查，确保施工场地的平整度和安全性。
同时要对施工设备进行检查，确保设备的正常运转，以保证施工进度。
5. 安全保障在进行钢结构网架工程施工前，需要做好安全保障工作。
主要包括落地措施、防护措施、作业危险源分析等。
施工过程中要加强安全教育和监督，确保施工人员的安全意识和安全操作。
二、钢结构网架工程主要施工流程1. 基础施工在进行钢结构网架工程施工前，需要先进行基础施工。
基础施工包括地基处理、基础加固等工序。
地基处理主要是确保基础的稳定性和承载能力，基础加固则是为了满足钢结构网架的承载需求。
2. 钢结构组装在进行钢结构网架工程施工时，首先需要进行钢结构的组装。
组装工作主要包括焊接、铆接、螺栓连接等。
要根据设计图纸和工艺要求进行组装，确保结构的牢固性和稳定性。
3. 吊装安装在进行钢结构网架工程施工时，需要进行吊装安装工作。
吊装安装主要是将组装好的钢结构吊装到相应位置，并进行牢固固定。
吊装工作要严格按照规范进行，确保施工安全。
4. 防腐处理在进行钢结构网架工程施工完毕后，需要对钢结构进行防腐处理。
主要包括喷涂防腐漆、热镀锌等。
防腐处理可以延长钢结构的使用寿命，减少维护成本。
5. 完工验收在进行钢结构网架工程施工完工后，需要进行验收工作。
钢结构网架屋面施工完整方案

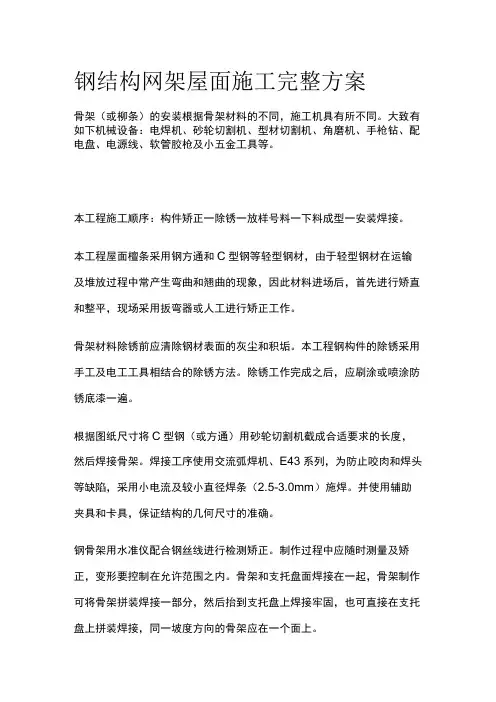

钢结构网架屋面施工完整方案骨架（或柳条）的安装根据骨架材料的不同，施工机具有所不同。
大致有如下机械设备：电焊机、砂轮切割机、型材切割机、角磨机、手枪钻、配电盘、电源线、软管胶枪及小五金工具等。
本工程施工顺序：构件矫正一除锈一放样号料一下料成型一安装焊接。
本工程屋面檀条采用钢方通和C型钢等轻型钢材，由于轻型钢材在运输及堆放过程中常产生弯曲和翘曲的现象，因此材料进场后，首先进行矫直和整平，现场采用扳弯器或人工进行矫正工作。
骨架材料除锈前应清除钢材表面的灰尘和积垢。
本工程钢构件的除锈采用手工及电工工具相结合的除锈方法。
除锈工作完成之后，应刷涂或喷涂防锈底漆一遍。
根据图纸尺寸将C型钢（或方通）用砂轮切割机截成合适要求的长度，然后焊接骨架。
焊接工序使用交流弧焊机、E43系列，为防止咬肉和焊头等缺陷，采用小电流及较小直径焊条（2.5-3.0mm）施焊。
并使用辅助夹具和卡具，保证结构的几何尺寸的准确。
钢骨架用水准仪配合钢丝线进行检测矫正。
制作过程中应随时测量及矫正，变形要控制在允许范围之内。
骨架和支托盘面焊接在一起，骨架制作可将骨架拼装焊接一部分，然后抬到支托盘上焊接牢固，也可直接在支托盘上拼装焊接，同一坡度方向的骨架应在一个面上。
骨架制作安装好后，应清除骨架表面上尘土、铁屑、油污等。
根据图纸要求,再补刷防锈漆彳寺防锈漆彻底干透后,然后再刷面漆及保护漆等。
对于屋面的金属骨架，涂装一般采用手工刷涂和空气喷涂法两种。
涂装工作紧随着网架安装、龙骨安装进行，涂装工宜配备温度计和厚度测定仪，面漆在现场采用手工刷涂，应不漏，施工的最佳温度应为5-30度，湿度不高于85%。
阴雨天不能刷涂。
刷涂应间隔12小时分批次，一次不能刷涂过厚,防流痕。
施工时通风环境应良好,并注意避免明火。
柳条骨架制作过程中，应及时准备屋面板及周圈围护材料，以免延误工期。
屋面和围护板的安装屋面主要采用50mm厚夹芯板，屋面板长度取决于工程需要与运输要求确定。
钢结构网架施工方案

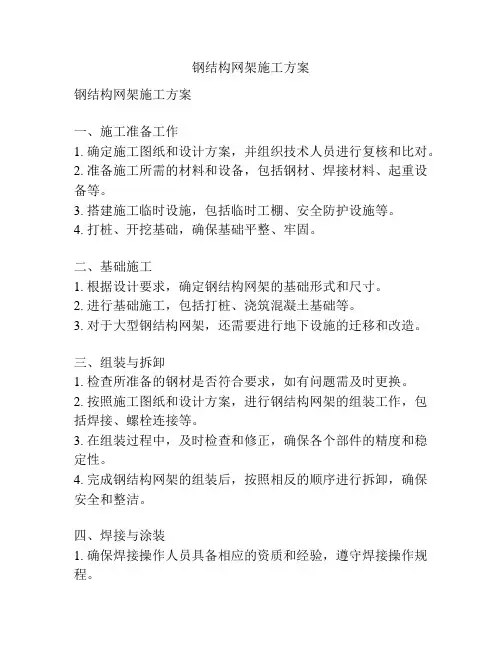

钢结构网架施工方案钢结构网架施工方案一、施工准备工作1. 确定施工图纸和设计方案，并组织技术人员进行复核和比对。
2. 准备施工所需的材料和设备，包括钢材、焊接材料、起重设备等。
3. 搭建施工临时设施，包括临时工棚、安全防护设施等。
4. 打桩、开挖基础，确保基础平整、牢固。
二、基础施工1. 根据设计要求，确定钢结构网架的基础形式和尺寸。
2. 进行基础施工，包括打桩、浇筑混凝土基础等。
3. 对于大型钢结构网架，还需要进行地下设施的迁移和改造。
三、组装与拆卸1. 检查所准备的钢材是否符合要求，如有问题需及时更换。
2. 按照施工图纸和设计方案，进行钢结构网架的组装工作，包括焊接、螺栓连接等。
3. 在组装过程中，及时检查和修正，确保各个部件的精度和稳定性。
4. 完成钢结构网架的组装后，按照相反的顺序进行拆卸，确保安全和整洁。
四、焊接与涂装1. 确保焊接操作人员具备相应的资质和经验，遵守焊接操作规程。
2. 对于焊接接头，应进行全面的检查和测试，确保焊接质量满足设计要求。
3. 完成钢结构网架的焊接后，进行表面处理和涂装，增加其抗腐蚀和美观性。
五、安装与调试1. 进行钢结构网架的安装工作，包括起重、吊装等。
2. 在安装过程中，严格按照设计要求进行调整和校准，确保安装精度和稳定性。
3. 完成钢结构网架的安装后，进行系统的调试和检查，确保其正常运行。
六、验收与交付1. 完成钢结构网架的施工后，进行内部验收，确保工程质量满足设计要求。
2. 根据合同约定，进行外部验收，并提交相应的验收报告。
3. 完成钢结构网架的验收后，进行交付，包括交付验收报告和相关材料。
以上是钢结构网架施工方案的基本步骤和流程，具体实施时需要根据实际情况进行调整和安排。
同时，在施工过程中，一定要注意安全和质量，确保施工的顺利进行。
钢结构网架施工方案
************度假社区会馆网架工程计编制单位：审批人：编制日期： 2022 年 11 月 1 日本施工组织设计图纸为依据，对施工组织设计的编制原则及内容进行深刻的论证和研究后进行编制的。
本施工组织设计仅对本工程施工组织管理、施工方案及施工方法、组织机构及人员布置、施工进度计划、物料管理和工程质量、工期、安全、文明施工保证措施进行阐述，我方将根据施工图纸、合同规定并经发包方、业主、设计、监理、质监等有关部门细致审核后加以修正和完善，作为指导施工准备的技术性档。
1、待建项目建设用地的周围环境及现场情况；2、崇礼容辰国际滑雪度假社区会馆网架的施工图纸及施工承包协议；3、现行《钢结构设计规范》 GB50017-2003、《网架结构设计与施工规程》 JGJ7-91、《钢结构施工及验收规范》 GB50205-2001、《网架结构工程质量检验评定标准》 JGJ78-91等规范及国家有关规定；4、现行国家及河北省关于建设工程施工安全技术法规和安全技术标准；5、根据本公司的施工方法和经验及公司拥有的技术力量。
一、工程简介：**************度假社区会馆网架屋面工程共有两个施工段，即网球馆屋顶网架工程和游泳池网架工程。
网架中心轮廓直投影面积共计 1472 ㎡。
工期为 2022 年 11 月 10 日至 2022 年 12 月 30 日。
二、工程材料：⑴、网架材料：根据工程、设计及规范要求，钢管选用Q235 制成的高频焊管焊管或者无缝钢管；螺栓球选用 45 号钢；高强螺栓选用等级为 10.9s；支座等均按照《网架结构设计与施工规程》(JGJ7-91)的要求配置。
焊条 Q235 钢与 Q235 钢之间选用 E43**，Q235 钢与 45 号之间选用 E50**。
一、工程工期目标：我们技术人员通过对工程各项内容考查、研究后有决心通过合理的施工管理，采用先进的施工设备及施工工艺和选派优秀施工队伍等一系列保障措施，密切与业主精诚协作，以 50 个工作日完成施工任务。
钢结构网架工程施工安全管理要求
钢结构网架工程施工安全管理要求
前言
钢结构网架工程施工安全管理是保障工程质量和工人生命财产安全的重要保证。
本文档旨在制定钢结构网架工程施工安全管理要求，确保工程施工的安全及有效性。
施工前安全措施
- 进入施工现场前，应配备必要的安全装备和专业技术人员，检查施工现场是否具备施工条件和相关环保措施是否得当。
- 发现不符合安全要求的问题时，必须立即下达整改通知，并对整改情况进行跟踪，确保整改到位。
施工中安全措施
- 施工场地必须设置合理的围栏，保障施工现场封闭性和安全性。
- 严格按照施工方案和安全措施进行施工，禁止无关人员进入施工现场。
- 安装必要的安全防护设施，例如安全带、保护网、警示标志等，提醒工人做好安全防护。
施工后安全措施
- 完工后进行专业检查和评估，确保工程符合质量和安全要求。
- 安排专业人员对施工现场进行清理，消除安全隐患。
- 严格遵守《建筑工程安全生产管理条例》，对施工现场进行
监督和管理。
总结
施工安全管理是保障钢结构网架工程施工质量和工人生命财产
安全的重要保证。
应切实制定完善的安全措施和管理制度，严格按
照要求执行安全管理流程，确保施工现场安全和有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构网架施工要点
1）柱顶放线与验线：标出轴线与标高，检查柱顶位移,网架安装单位对提供的网架支承点位置、尺寸、标高经复验无误后才能正式安装。
2）网架地面安装环境应找平放样，网架球各支点应放线，标明位置与球号。
3）网架球各支点砌砖墩。
墩材可以是钢管支承点，也可以是砖墩上加一小截圆管作为网架下弦球支座。
4）对各支点标出标高，如网架有起拱要求时，应在各支承点上反映出来，用不同高度的支承钢管来完成对网架的起拱要求。
二、钢网架平面安装：
1）放球：将己验收的焊接球，按规格、编号放入安装节点内同时应将球调整好受力方向与位置。
一般将球水平中心线的环形焊缝置于赤道方向。
有肋的一边在下弦球的上半：
2）放置杆件：将备好的杆件，按规定的规格布置钢管杆件放置杆件前，应检查杆件的规格、尺寸，以及坡口、焊缝间隙将杆件放置在二个球之间，调整间隙，点固。
3）平面网架的拼装应从中心线开始，逐步向四周展开，先组成封闭四方网格，控制好尺寸后，再拼四周网格，不断扩大。
注意应控制累积误差，一般网格以负公差为宜。
4）平面网架焊接，焊接前应编制好焊接工艺和网接顺序，防止平面网架变形。
5）平面网架焊接应按焊接工艺规定，从钢管下侧中心线左边2030mm 处引弧，向右焊接，逐步完成仰焊、主焊爬坡焊、平焊等焊接位置。
6）球管焊接应采用斜锯齿形运条手法进行焊接，防止咬肉。
7）焊接运条到圆管上侧中心线后，继续向前焊20-30mm处收弧。
8）焊接完成半圆后，重新从钢管下侧中心线右边20-30mm处反向起弧，向左焊接，与上述工艺相同，到顶部中心线后继续向前焊接，填满弧坑，焊缝搭接平稳，以保证焊缝质量。
三、网架主体组装：
1）检查验收平面网架尺寸、轴线偏移情况，检查无误后，继续组装主体网架。
2）将一球四杆的小拼单元(一球为上弦球，四杆为网架斜腹杆)吊入平面网架上方。
3）小拼单元就位后，应检查网格尺寸，矢高，以及小拼单元的斜杆角度，对位置不正、角度不正的应先矫正，矫正合格后才准以安装。
4）安装时发现小拼单元杆件长度、角度不一致时，应将过长杆件用切割机割去，然后重开坡口，重新就位检查。
5）如果需用衬管的网架，应在球上点焊好焊接衬管。
但小拼单元暂勿与平面网架点焊，还需与上弦杆配合后才能定位焊接。
四、钢网架上弦组装与焊接：
1）放入上弦平面网架的纵向杆件，检查上弦球纵向位置、尺寸是否正确。
2）放入上弦平面网架的横向杆件，检查上弦球横向位置、尺寸是否正
确。
3）通过对立体小拼单元斜腹杆的适量调整，使上弦的纵向与横向杆件与焊接球正确就位。
对斜腹杆的调整方法是，既可以切割过长杆件，也可以用倒链拉开斜杆的角度，使杆件正确就位。
保证上弦网格的正确尺寸。
4）调整各部间隙，各部间隙基本合格后，再点焊上弦杆件。
5）上弦杆件点固后，再点焊下弦球与斜杆的焊缝，使之连系牢固。
6）逐步检查网格尺寸，逐步向前推进。
网架腹杆与网架上弦杆的安装应相互配合着进行。
7）网架地面安装结束后，应按安装网架的条或块的整体尺寸进行验收。
8）待吊装的网架必须待焊接工序完毕，焊缝外观质量，焊缝超声波探伤报告合格后，才能起吊(提升)。
最后就可以网架高空合拢、网架验收。
