焊接检验员试题
焊接检验工艺学 试题加答案
蓝海检测公司CWI内部选拔焊接检验工艺学试题注意事项1、考试时间：120分钟。
2、请首先按要求在答题纸的标封处填写您的姓名和所在部门的名称。
3、请仔细阅读各种题目的回答要求，在答题纸规定的位置填写您的答案。
4、不要在试卷上作任何记号，不要在试卷上答题，试卷上的回答一律无效。
一、单项选择(第1题～第150题。
选择一个正确的答案，将相应的字母填入题内的括号中。
满分150分。
)1、下列哪种不是RW 的工艺？A：RSW B：RSEW C：凸焊D：槽焊E：以上都是2、人们对产品质量的关心不是由下列哪个因素造成的？A：经济因素B：减少保守设计的因素C：政府法律法规因素D：全球竞争因素E：能源需求因素3、以下材料密度对底片黑度的影响从亮到暗排序正确的是？A：铅铜铁铝B：铅铁铜铝C：铅铜铝铁D：铅铝铜铁E：铅铝铁铜4、焊接检验师最重要的品质是什么？A：技能B：专业化的工作态度C：大量的专业知识D：良好的工作习惯E：以上都是5、以下所列的焊条中哪个F-NO.是3？A：E7016 B：E6013 C：E7018 D：E7024 E：E60106、采用GTAW焊接方法焊接铝是，采用以下哪种电流？A：DCEN B：DCEP C：AC D：以上的A和B E：以上都不是7、以下说法正确的是？A：ASNT SNT-TC-1A （标准）给出了无损探伤人员资格认可指南。
B：AWS不可以和其他培训机构合作开展其他无损探伤人员的资质认可工作。
C：高级焊接检验师（SCWI）要有至少15年的经验，并有6年的注册焊接检验师(CWI)的工作经历。
D：A和C正确。
E：以上说法都对。
8、对于大部分规范，如果焊工持续使用特定的焊接方法和工艺，那么这个焊工资质可以持续多久？A：不确定B：6个月C：1年D：3年E：直到该名焊工焊出了被拒收的焊缝为止9、下列哪种说法是不正确的？A：焊接检验师有资格使用并解释任何一本焊接规范和标准。
B：AWS D11.5可以用于CWI第三部分的标准规范开卷考试。
焊接检验人员考试
焊接检验(jiǎnyàn)人员考试焊接检验人员考试(kǎoshì)---铆焊检查高级工一、选择题焊接质量检验是指要(zhǐ yào)获取证实〔B〕的客观(kèguān)证据A．装、焊工工作认真(rèn zhēn)与否B．产品完工尺寸和外观合格与否C．产品实物质量合格与否D．检验人员工作认真与否质量检验的鉴别功能是指评价产品到达：〔B〕A．满足公司制度的程度B．技术标准要求的程度C．顾客满意的程度D．最正确性能的程度以下属于产品状态标识的是〔C〕A.N1B.1C.待检验D.禁止挪动只有在通过〔C〕后才能进行正式批量生产A.进货检验B.过程检验C.首件检验D.开发确认图示焊接检验卡尺的读数为：〔C〕A.33.22B.42.22C.33.24D.42.24以下属于纠正活动的是：〔C〕A．小张把不合格的焊接缺陷报告检查人员B．小张参加分厂的NCR质量分析会，制定了提高焊接技能的方案C．小张把不合格的焊接缺陷气刨后补焊D．小张参加焊接技巧培训班上题中属于纠正措施的是：〔B〕对于不合格品的做法正确的选项是：〔A〕A.小张在焊接阀门填充层时，出现一个超标气孔，直接刨除后进行了补焊B.小王在热处理后发现阀门焊缝有超标缺陷，直接找小张进行了补焊C.小李发现小王和小张的做法后只向工段长进行了汇报D.工段张发现小张在油漆场地对补焊，只是对其进行批评教育主视图、左视图和俯视图完全相同的几何体是：〔D〕二、填空题检验人员的职责有：鉴别、把关、报告、改良PDCA循环中，P是方案、D 是执行〔或实施〕、C是检查、D是处置〔或处理〕三、判断题四、简答题：请简述产品质量外观检查的重要性。
焊接接头的外观检查是用肉眼、借助检查工具或用低倍放大镜观察焊接工件，以发现未熔合、裂纹、外表气孔、夹渣、咬边、焊瘤等外表缺欠，以观察焊缝外形和尺寸的检查方法。
以防止产生焊接缺欠，而焊接缺欠对焊接结构的负载强度和耐腐性能影响最大，由于焊接缺欠的存在，减少了结构承载的有效截面积，更主要的在缺欠周围产生了应力集中。
焊接质量检查员练习试题
焊接质量检查员练习试题1'O级焊缝内不准有裂纹，未熔合、未焊透和条状夹渣。
A、I级（正确咨B、H级C、In级D、IV级2、焊接电流主要影响焊缝的O。
A.熔宽B.熔深C.余图D.以上的A和BE.以上的B和C3、焊条电弧焊时，为防止空气的有害作用，采用的是（）保护。
A、气体B、熔渣C、气、渣联合确D、不需要E、焊机4、下列属于超声波检测所具备特点的是（）.A、无厚度限制B、不适于薄板探伤C、不能确定缺陷的位置、大小和名称D、以上的A.和B5、对于焊接线能量敏感的材料不包括（）焊接时，施工单位焊接质检员应抽查或全部检查焊接线能量与焊接工艺的一致性，并形成记录。
A、低温钢B、不锈钢C、低碳钢ID、银基合金6、检测单位应在收到无损检测指令单后及时进行检测，并在（）小时之内将检测结果通知单反馈监理单位和施工单位。
A'12B>24（C、36D、487、E5013焊条通常采用的电流种类是（）。
A、交流B、直流正接C、直流反接工）D、以上都是E、以上都不是8、当钢的合金总质量分数超过10%时，其供货状态下的组织为（）。
A、马氏体（K刖答约B、奥氏体C、铁素体D'贝氏体9、同种钢材焊接时，在焊接结构刚性大、接头应力高、焊缝易产生裂纹的不利情况下，应考虑选用比母材强度（）的焊条。
A、低IB、相当C、高D、高得多IO、在射线照片中，贯穿的裂纹在片子中的影像是（）A、低密度、浅黑线、尖锐的线B、高密度、深黑色、尖锐的线（HF:⅛）C、一接低密度浅黑色的点D、一接高密度浅黑色的点H、合金总质量分数在2.5%以下的低合金耐热钢在供货状态下具有（）组织。
A、珠光体+铁素体，」B、铁素体+渗碳体C、铁素体+奥氏体D、珠光体+渗碳体12、硬度试验分为（）三种。
A'HA'HB'HVB、HB、HR、HVC、HB、HC、HRD、HC、HV、HR13'（）在射线照相底片上的影象特征中心黑度较大，边缘黑度较小，均匀过渡的圆形黑色影像。
CWI注册焊接检验师考试

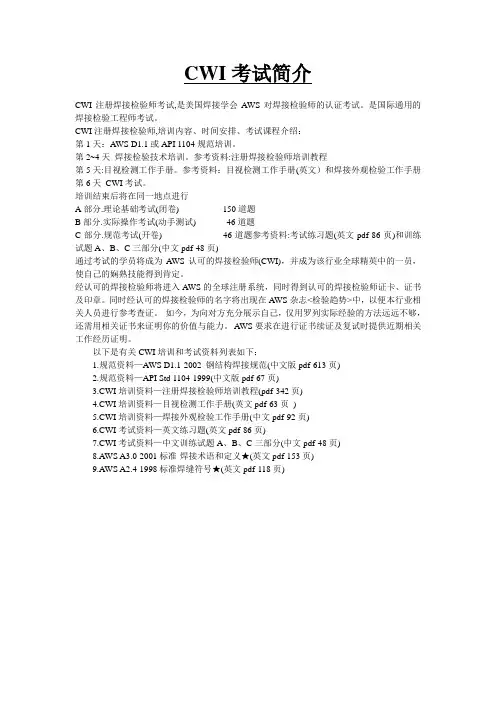

CWI考试简介CWI注册焊接检验师考试,是美国焊接学会AWS对焊接检验师的认证考试。
是国际通用的焊接检验工程师考试。
CWI注册焊接检验师,培训内容、时间安排、考试课程介绍：第1天：AWS D1.1或API 1104规范培训。
第2~4天焊接检验技术培训。
参考资料:注册焊接检验师培训教程第5天:目视检测工作手册。
参考资料：目视检测工作手册(英文）和焊接外观检验工作手册第6天CWI考试。
培训结束后将在同一地点进行A部分.理论基础考试(闭卷) 150道题B部分.实际操作考试(动手测试) 46道题C部分.规范考试(开卷) 46道题参考资料:考试练习题(英文pdf-86页)和训练试题A、B、C三部分(中文pdf-48页)通过考试的学员将成为AWS认可的焊接检验师(CWI)，并成为该行业全球精英中的一员，使自己的娴熟技能得到肯定。
经认可的焊接检验师将进入AWS的全球注册系统，同时得到认可的焊接检验师证卡、证书及印章。
同时经认可的焊接检验师的名字将出现在AWS杂志<检验趋势>中，以便本行业相关人员进行参考查证。
如今，为向对方充分展示自己，仅用罗列实际经验的方法远远不够，还需用相关证书来证明你的价值与能力。
AWS要求在进行证书续证及复试时提供近期相关工作经历证明。
以下是有关CWI培训和考试资料列表如下：1.规范资料—AWS D1.1-2002 钢结构焊接规范(中文版pdf-613页)2.规范资料—API Std 1104-1999(中文版pdf-67页)3.CWI培训资料—注册焊接检验师培训教程(pdf-342页)4.CWI培训资料—目视检测工作手册(英文pdf-63页)5.CWI培训资料—焊接外观检验工作手册(中文pdf-92页)6.CWI考试资料—英文练习题(英文pdf-86页)7.CWI考试资料—中文训练试题A、B、C三部分(中文pdf-48页)8.AWS A3.0-2001标准-焊接术语和定义★(英文pdf-153页)9.AWS A2.4-1998标准焊缝符号★(英文pdf-118页)。
综合试题答案 焊接检验
综合试题答案焊接检验综合试题答案--焊接检验外观室综合试题姓名：总分：一、填空题（共20分后，每空1分后）1、awsd1.1中规定对于壁厚小于25mm的材料上的咬边严禁超过1mm，但是允许下述例外：在任何长度大于300mm长度范围内任何累积长度到50mm的咬边严禁超过2mm。
对于主要构件中，在任何设计载荷情况下，焊缝与拉应力成横向关系时，咬边深度严禁大于0.25mm。
2、awsd1.1中规定对于所有情况下，焊缝尺寸严重不足的部分不得少于焊缝长度的10%。
3、当母材的厚度大于38mm时，焊前预演的温度至少为66℃，当母材厚度大于65mm 时，预演温度至少为110℃；且预演温度的测量在冷却两端的反面测量。
4、对于裂纹的清除应由距离裂纹末端最少50mm处开始，向内清除到中心，然后同样的过程从裂纹的另一端开始直至裂纹完全被清除掉。
6、在冲压符号中，很紧紧挨焊缝符号右边发生的第一个尺寸则表示：焊缝长度7、在坡口焊缝试验管材位置中，管倾斜固定（45°±5°），焊接不转动时的试验位置为6g；管水平放置并固定（±15°），焊接时不转动的试验位置为5g。
8、按照awsd1.1中规定，当角焊缝尺寸为18mm时，焊缝表面的最小凸度为3mm，对于厚度为19mm的母材，最轻角焊缝尺寸为6mm。
9、焊缝形式按焊缝在空间位置的不同可分为：平焊缝、立焊缝、横焊缝、仰焊缝四种。
10、对变形的工件进行热调直时,热调直温度一般不能超过590℃。
二、选择题（共30分后，每题2分后）1、在一个焊缝中，哪一种结构形成的焊脚尺寸与焊缝尺寸一样的：aa.凸形焊喉b凹形焊喉.c.有效焊喉d.大尺寸焊喉2、在一个部分熔透单面v型坡口焊缝中，从接点根部至焊透终止除此测出的尺寸称作：ba.接点熔渗b.根部熔深c.焊缝的分界面d.融合深度3、焊缝型式的图示叙述称作：ca.尾部b.焊接符号c.焊缝符号d.箭头考虑下列焊接符号，回答问题4到614、上述符号那个代表间断角焊缝：ba.2b.5c.6d.85、上述符号那个代表熔透的坡口焊缝：da.1b.2c.4d以上都不是6、上述符号那个代表带有封底焊缝或反面焊缝的坡口符号：aa.1b.2c.4d.97、首字母组合词kash代表是：aa.科学知识、态度、技能和习惯b.科学知识、应用领域、技能和习惯c.科学知识、态度、技能和忠心d.科学知识、应用领域、技能和忠心8、冲压过程可以产生过多的热输出，以下哪些发生改变可以增加热输出？da.减少电流b.减少电压c.降低焊接速度d从横向摆动焊条改成直线焊道技术9、预热的应用将会：da.引致热影响区域更阔b.减少热影响区域的硬度和加热速度c.增加在热影响区域构成马氏体的女性主义d.以上都就是10、一个含有0.16%碳，0.84%的锰，0.09%的镍，0.25%的铬，0.052%的铜和0.40%的钼的钢，其碳当量是多少？(ce=%c+%mn/6+%ni/15+%cr/5+%cu/13+%mo/4)aa.0.46b.0.41c.0.37d.0.5211、当技术员没全然清空焊缝破口时，可以产生什么样的冲压不已连续？ba.咬伤边b.未焊满c.未周环d.焊瘤以下哪种桑利县熔接方法仅限于表面的不能已连续？ca.目视法b.渗透法c.a和bd.射线法212、为了更加有效，目视检验应该在什么时候进行？da.焊接前b.焊接时c.焊接后d.所有以上的13、哪种无损检验方法最适合评估表面下的气孔?aa.射线检验b.目视检验c.磁粉检验d.扩散检验14、哪种桑利县熔接方法最有可能观测至在一合金钢钢板表面下的分层？ca.射线检验b.涡流检验c.超声波检验d.磁粉检验15、对电焊条的建议：da.引弧容易，保证电弧稳定；药皮熔化应稍慢于药芯，要均匀b.熔渣比重应小于熔化金属的比重，凝固温度也应低于金属c.具有渗透合金和冶金处理作用；适用于各种位置的焊接。
过程检验员(焊接工艺)考试题库
过程检验员〔焊接工艺〕考试题库一、选择题：1、以下哪些不属于电阻焊的特点〔 D 〕A. 生产效率高B. 焊接时需施加压力C. 焊接的热源是电阻热D. 本钱高2、〔 D 〕不是电阻焊的优点A. 焊接变形小B. 生产率高C. 本钱低D. 无损检验方法简洁牢靠3、〔 B 〕不是影响焊接热量的因素A. 焊件间的接触电阻B. 水冷系统C. 电极压力D. 电极外形及其材料4、点焊焊件之间接触电阻的大小与〔 C 〕无关A. 电极压力B. 焊件材料性质C. 焊件尺寸大小D. 焊件的外表状况5、点焊时，焊接所产生的有效热量粗略估算占总热量的〔 D 〕A. 5%B. 20%C. 30%~50%D. 10%~30%6、焊接区的温度场是产热与散热的综合结果，点焊的最高温度总是在〔 A 〕A. 焊接区中心处B. 工件与电极的上接触外表处C. 工件与电极的下接触外表处D. 电极帽损耗最严峻处7、〔 C 〕不是点焊的焊接循环四个根本阶段组成A. 预压过程B. 通电加热过程C. 电极更换过程D. 休止过程8、〔 C 〕不是影响金属材料电阻焊焊接性的因素A. 材料的导电性、导热性B. 材料的高温、常温强度C. 材料的厚度D. 材料的熔点9、按工艺特点分，〔 D 〕不属于电阻焊A. 点焊B. 缝焊C. 电阻对焊D. CO2 焊10、电阻焊设备电气系统如因腐蚀、磨损、绝缘老化、接地失效，会造成作业人员〔A 〕的危急A. 触电B. 挤压C. 火花喷溅损害D. 灼烫11、电阻焊变压器一次侧绕组及其他与电源线路连接的局部，对地的绝缘电阻不小于〔B 〕A. 0.5MΩB. 1MΩC. 1.5MΩD. 2MΩ12、电阻焊设备按焊接工艺特点分，〔 C 〕不属于电阻焊设备A. 对焊机B. 凸焊机C. 植焊机D. 缝焊机13、〔 B 〕不是常用的电阻焊设备A. 点焊机B. 手工电弧焊机C. 缝焊机D. 对焊机14、点焊机按机械构造可分为四种根本类型，不对的是〔D 〕A. 摇臂型B. 直压型C. 移动型D. 悬挂型15、常用于制造焊接铝及铝合金的电极所使用的材料是〔 A 〕A. 1 类电极材料B. 2 类电极材料C. 3 类电极材料D. 4 类电极材料16、点焊接头的强度打算于熔核的几何尺寸及其内外质量，一般要求熔核直径随板厚增加而〔A 〕。
焊接检验试题
一、判断题（是画√，非画×，）1.焊接过程中，材料因受热的影响（但未熔化）而发生组织和力学性能变化的区域称为焊接热影响区。
（√）2.熔合区是焊接接头中综合性能最好的区域。
（×）？3.结构刚度增大时，焊接残余应力也随之增大。
（√）4.为了减小焊接变形，焊接平面交叉焊缝时，应当先焊横向焊缝，后焊纵向焊缝。
（√）5.承受动载的重要结构，可用增大焊缝余高来提高其疲劳强度。
（×）6.由于搭接接头不是焊接结构的理想接头，故很少采用。
（√）7．锰既是较好的脱氧剂，又是常用的脱硫剂，与硫化合成硫化锰，形成熔渣浮于熔池表面，以减少焊缝的热裂倾向。
（√）8．焊接过程中，硫易引起焊缝金属热裂，故一般规定：焊丝中的含硫量不大于%，优质焊丝中不大于%。
（√）9．若低碳钢含硫量过高，为防止焊接接头出现裂纹，焊前需进行预热，一般预热温度为100~150℃。
（√）10．多层焊过程中，第一层按规定的预热温度预热，以后各层的预热温度可敬逐层降低。
（×）11．影响焊接热循环的主要因素有：焊接热输入、预热和层间温度、工件厚度、接头形式及材料本身的导热性能等。
（√）12．焊接热输入仅与焊接电流和电弧电压有关，而与焊接速度无关。
（×）13．采用较小的焊接热输入，有利于减轻接头的应变脆化程度。
（√）14．可焊性试验的主要目的是选择适用于母材的焊接材料，确定合适的焊接工艺。
（√））15、焊接工艺评定主要因素变更时，不影响焊接接头的机械性能，则不需重新评定焊接工艺。
(×)16、在同一类别钢材中钢材的钢号变更，焊接工艺就要重评定。
(×)17、焊接结构的疲劳断裂通常是在焊接接头处开始产生。
(√)18、提高t形接头疲劳强度的根本措施是开坡口焊接和加工焊缝过渡区使之圆滑过渡。
(√)19、焊接热影响区的大小与焊接工艺参数无关。
（×）20、在焊接过程中，碳是一种良好的脱氧剂，所以焊芯中含碳量越高越好。
最新版全国焊工竞赛试题焊接检验试题及答案
最新版全国焊工竞赛试题焊接检验试题及答案一、判断题1．射线检测可以显示出缺陷在焊缝内部的形状、位置和大小。
( √)2．对于焊缝内部的裂纹，超声波检验比射线检验的灵敏度要高。
( √)3．对于焊后要求射线探伤的焊缝，不需进行外观检查。
( ×)4．射线检测标准中，把焊缝质量划分为几个等级，其中一级焊缝的质量最差。
( ×)5．点状夹渣和气孔在射线底片上均呈现出黑点状，所以两者不能区分开。
( ×)6．射线检测能从底片上直接判断出缺陷种类，而超声波检测判断缺陷的种类较难。
( √)7．在射线探伤标准JB 4730—94中，各级焊缝均允许存在气孔，只是级别不同，气孔的点数和直径不同。
( √) 8．长宽比小于或等于3的缺陷定义为圆形缺陷，包括气孔、夹渣和夹钨。
( √)9．磁粉检测适用于检测铁素体钢焊缝的表面缺陷。
√)10．磁粉检测适用于检测奥氏体钢焊缝的表面缺陷。
( ×)11．超声波检测和射线检测适用于焊缝外部缺欠的检测。
(×)12．渗透检测适用于任何焊缝表面缺欠的检测。
( √) 13．X射线能产生生物效应，伤害和杀死细胞。
( √)14．γ射线比X射线能量高，具有更大的穿透力。
( √) 15．射线检测比超声波检测用途广泛的原因是射线检测能检验厚件。
( ×)16．GB 50236—98规定，不论等级如何，咬边深度应小于0.5 mm，长度不大于焊缝总长的10%，且小于100 mm。
( ×)17．当被检验焊缝厚度小于30 mm时，用X射线比用γ射线灵敏度高。
( √)18．磁粉检测不能用于有色金属、奥氏体钢、非金属与导磁性材料的检验。
( √)19．电渣焊焊缝的超声波探伤应在正火后进行。
( √) 20．某些材料的坡口经磁粉检测后会有较强的剩磁，会干扰焊接，所以需要退磁。
( √)21．着色检测是利用荧光物质受紫外线的照射发出荧光来鉴定缺陷的。
( ×)22．着色检测可以检查各种金属、非金属、磁性、非磁性材料及零件的表面缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接检验员试卷姓名日期分数1．以下哪项为基本接头类型？a.T型接头b.单边V型接头c.单边J型接头d.以上所有2．以下为焊缝接头，除了：a.对接接头b.角接头c.坡口接头d.搭接接头3．焊接接头根部的未熔缺陷称为：a.气孔b.热裂纹c.接头未熔透d.以上所有4．使用温度不超过449℃（840℉）的液态填充金属，但是不会熔化母材，这一工艺称为：a.手工焊条电弧焊b.铜焊c.钎焊d.电阻焊5．铜焊一般定义为在温度以上进行的液固态连接方法：a.232 o C (450 o F)b.343 o C (650 o F)c.449 o C (840 o F).d.504 o C (940 o F)6．凸起焊接表面：a.向内弯曲b.向外弯曲c.含有凹陷d.a和c7．“焊条电弧焊”的焊接工艺为：a.SAW埋弧焊b.SMAW.手工焊条电弧焊c.GMAW.熔化极气体保护电弧焊d.GTAW. 气体保护钨极电弧焊8．夹钨现象通常在中出现：a.GMAW熔化极气体保护电弧焊b.GTAW气体保护钨极电弧焊c.SMAW.手工焊条电弧焊d.None of the above以上都没有9．由物理或化学变化引起的金属变脆，是的减弱：a.延展性b.硬度c.含氢量d.以上所有10．角焊缝的尺寸基于以下：a.有效焊喉b.角焊缝长度c.理论焊缝d.角焊角长度11．在焊接中，测温仪用于监测：a.预热温度b.后热温度c.层间温度d.以上所有12．焊缝旁边出现的一系列再熔点缺陷，类似闪击留下的痕迹，称为：a.线性孔b.电弧划伤c.t咬边d.焊渣13．能被接受的凹角焊的实际角尺寸必须：a.长于理论尺寸b.短于理论尺寸c.等于理论尺寸d.和焊喉相等14．填充金属焊母材熔融填入直的连续焊道，称为a.多道焊接b.平焊c.直焊d.摆动焊15．角焊缝表面量得的减少焊缝横截面的凹陷称为：a.凹槽b.过分凸起c.焊喉不足d.焊角不足16．超出焊趾或焊角的焊接金属突起，称为：a.焊瘤b.咬边c.加强d.过多填充17．焊缝中的圆形不连续，呈线性分布，与焊缝平行，这种不连续称为：a.熔透b.线性气孔c.簇状气孔d.裂纹18．用电极遮盖物做保护的焊接工艺称为：a.SMAW.手工焊条电弧焊b.GTAW气体保护钨极电弧焊c.GMAW熔化极气体保护电弧焊d.Brazing铜焊19．渣型不连续由产生：a.SMAW. 手工焊条电弧焊b.GTAW气体保护钨极电弧焊c.GMAW熔化极气体保护电弧焊d.brazing铜焊20．焊接金属完全填充坡口，并彻底熔穿母材，称为：a.部分接头渗透b.钢板厚度c.理论焊喉d.全熔透21．熔化极气体保护电弧焊工艺的缺点为：a.需要清除焊渣b.需要超额的焊后清理c.保护气体必须防风d.以上所有22．在焊接符号中，旗状符号表示：a.车间焊缝b.返修焊缝c.现场焊缝d.整周焊缝23．在焊接符号中，连接箭头和尾部的水平线称为：a.主线b.参考线c.符号线d.线24．焊角角焊缝的理论焊喉尺寸为：a. 5 mm (0.2 inches)b.7 mm (0.3 inches).c.10 mm (0.4 inches)d.13 mm (0.5 inches)25．对于给定尺寸焊缝，凹角焊理论焊喉为：a.与凹角焊一样b.比凹角焊大c.比凹角焊小d.与有效焊喉一样26．在焊缝和母材连接处形成的交迭这种焊缝外形条件：a.与钢板表面小于90°b.与钢板表面等于90°c.与钢板表面大于90°d.只能用超声波才能发现的缺陷27．任何焊接的主要部分为：a.焊缝补强b.正确的热量输入c.极性d.根部焊道28．热影响区是的一部分：a.用于产生焊接接头的金属b.被熔化并凝固的母材c.未熔化，但因焊接而改变性能的母材d.焊接的原母材29．电弧点击一般由引起：a.熔融坑飞溅出来的熔化颗粒b.焊接过程中的过多热量c.使用不适合或湿焊条d.焊工错误30．焊接检验员希望在发现表面裂纹：a.焊接开始时b.焊接开始和结束时的某处c.焊接开始或结束时d.焊接结束时31．设计人员详细规定了两个结构部件的焊接接头B-U2-GF。
哪个是此接头可接受的根部间隙尺寸范围？a.0 to 1/8”b.1/16” to 3/16”c.0 to ¼”d.0 to 3/16”e.None of the above以上都不是32．厚度为3英寸的A514钢板的GMAW，以下哪个是可接受的电焊条？a.E10XTb.ER100Sc.ER110Sd.以上所有e.以上都不是33．对问题3#的条件，以下哪个是要求的预热和层间温度？a.225ºF minimumb.225 ºF maximumc.225 ºF Min. - 450 ºF Max.d.225 ºF Min. – 400 ºF Max.e.None of the above 以上都不是34．此焊接样本咬边的深度为？a.1/16:b..003 mmc.1/32”d. 5.01 mme. 1.5 mm35．样本中焊缝补强为：a.1/32” –1/8”b.0.8 mm – 3.2 mmc.½” –5/8”d.a和be.以上都不是根据信息，回答36至42题：正评定的焊接工艺为用于桥梁的A514钢板。
使用FCAW工艺，焊接形式为带有钢衬垫的单V型坡口。
试件厚度为1-1/2”。
试件焊接在2G位置。
36．哪个是此工艺的可匹配填充金属分类？a.0 ºF的冲击强度至少为20 ft-lbsb.E10XTc.E8XTd.-18 ºC的冲击强度至少为20 ft-lbse.以上都不是37．哪个是此工艺需要的预热及层间温度？a.150 ºC Min. - 205 ºC Max.b.125 ºF Min. - 400 ºF Max.c.50 ºC Min. - 230 ºCd. a and b abovee. b and c above38．如果此试验顺利通过，哪种厚度为此工艺评定的？a.¾” –3”b.3” maximumc.Unlimitedd.¾” to 1-1/2”e.None of the above39．关于“ASTM A514和A517钢板的接受标准基于焊接完成至少48小时后的目测“。
需要48小时延时检验的最可能理由为”a.考虑到足够的时间让焊接人员离开现场b.允许在接受之前修补c.材料的氢致裂纹d.允许在焊接时将焊接气孔清除干净e.冷却后，焊接表面焊渣易于清理40．?该工艺合格，同时该焊工合格，他可以焊接哪些位置？a.钢板上的水平坡口和角焊缝b.F钢板上的平放和水平坡口，以及角焊缝c.钢板上的垂直坡口和角焊缝d.钢板上的仰焊坡口和角焊缝e.只是平坡口焊缝41．此填充金属使用什么F号码？a. 1b. 3c. 6d. 5e.None of the above以上都不是42．此评定试验需要什么试件？a.，2根部弯曲，2表面弯曲b.4侧面弯曲c.4拉伸，2宏观腐蚀试验样块，4侧面弯曲d.2拉伸，2宏观腐蚀试验样块，2根部弯曲，2表面弯曲e.N以上都不是43．在导向弯曲试件评定中，发现一个5/16”的角裂。
没有含有焊渣或其他熔化型的不连续。
此试件为：a.可接受b.拒绝，因为裂纹大于¼”c.拒绝，因为裂纹大于1/8”d.可以忽视，并用相同试件替换e.可以忽视，并用不同试件替换根据以下信息，回答44至49题一个焊工考8”的坡口横焊，合格。
被焊接的材料为API 5L 等级X42至API 5L 等级X52。
44．此评定的有效厚度为？a.5/16” –¾”b.¾” minimum – unlimited最小¾”—无限制c.0.187” minimum – unlimited最小—无限制d.All of the above以上所有e.None of the above以上都不是45．W hat is a recommended filler metal for this weld ?此焊接推荐使用填充金属：a.E6010b.E7010c.E7018d. a or b abovee. b or c above46．此评定的有效直径覆盖范围为：a.¾” through 4”¾”至4”b.4” or smaller4”或更小c.4” or larger4”或更大d.所有直径e.测试直径及以上47．需要什么样的试块？a.2表面弯曲，2根部弯曲b.表面弯曲，1根部弯曲c.表面弯曲，2根部弯曲，2拉伸d.侧面弯曲e.e以上都不是48．焊接此接头需要的预热和层间温度为？a.无b.只要母材高于32 ºFc.至少50 ºFd.至少150 ºFe.以上都不是49．此焊接使用的填充金属的F号为？a. 1 & 6b. 2 & 6c. 6 & 21d. 4 only只是4e.None of the above以上都不是50．W hat is the heat input in J/in for a weld made with the GMAW process Using 26 volts, 260 amps and 6 in/min.travel speed ?在GMAW焊接过程中，26V、260安培，速度为6 in/min，以焦耳计算的热输入为：Speed Travel Am ps Volts 60inch per Joules ⨯⨯=电压x 安培x60 焦耳/英寸=移动速度。
