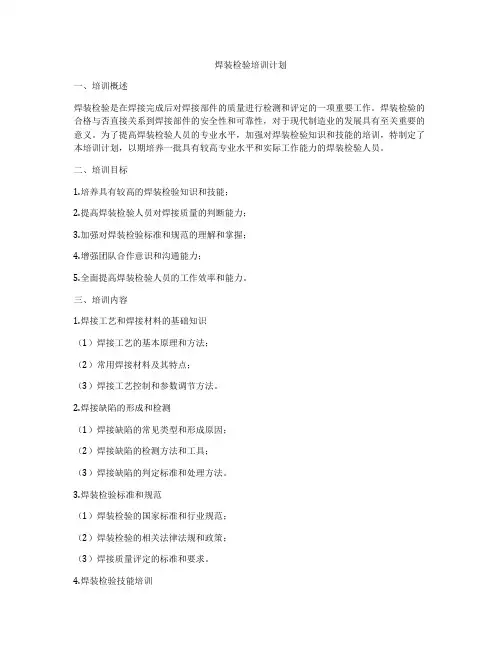

焊装检验培训计划
焊装检验培训计划一、培训概述焊装检验是在焊接完成后对焊接部件的质量进行检测和评定的一项重要工作。
焊装检验的合格与否直接关系到焊接部件的安全性和可靠性，对于现代制造业的发展具有至关重要的意义。
为了提高焊装检验人员的专业水平，加强对焊装检验知识和技能的培训，特制定了本培训计划，以期培养一批具有较高专业水平和实际工作能力的焊装检验人员。
二、培训目标1.培养具有较高的焊装检验知识和技能；2.提高焊装检验人员对焊接质量的判断能力；3.加强对焊装检验标准和规范的理解和掌握；4.增强团队合作意识和沟通能力；5.全面提高焊装检验人员的工作效率和能力。
三、培训内容1.焊接工艺和焊接材料的基础知识（1）焊接工艺的基本原理和方法；（2）常用焊接材料及其特点；（3）焊接工艺控制和参数调节方法。
2.焊接缺陷的形成和检测（1）焊接缺陷的常见类型和形成原因；（2）焊接缺陷的检测方法和工具；（3）焊接缺陷的判定标准和处理方法。
3.焊装检验标准和规范（1）焊装检验的国家标准和行业规范；（2）焊装检验的相关法律法规和政策；（3）焊接质量评定的标准和要求。
4.焊装检验技能培训（1）焊接检验仪器的操作和使用；（2）焊接检验工具的选用和维护；（3）焊接检验过程中的注意事项和安全措施。
5.团队合作和沟通技能培训（1）团队合作的意义和方法；（2）团队沟通的技巧和培养；（3）团队协作的有效性和效率。
四、培训形式本培训采用理论与实践相结合的方式进行，包括课堂教学、案例分析、实地考察和模拟演练等多种形式。
培训时间为两周，每天8小时，共计80个学时。
培训班采取小班授课的方式，保证每位学员的学习效果和培养质量。
五、培训安排1.培训时间：XX年XX月XX日-XX年XX月XX日2.培训地点：XX市XX区XX路XX号3.报名方式：个人报名或单位统一报名4.培训费用：XXX元/人，包括培训费、教材费、证书费及伙食费和住宿费等5.培训对象：从事焊装检验工作的人员，不限工作年限和学历要求6.特别说明：学员需自备笔记本电脑和学习用品六、培训后的考核和评定1.培训结束后，将进行考核和评定，通过者发放《焊装检验培训合格证书》，未通过者给予补考机会。
焊接检查培训教材最终
焊缝尺寸、 形状不合要 求
1.熔渣的熔点和粘度太高或太低都会导致焊缝 尺寸、形状不合要求
2.熔渣的表面张力较大，不能很好的覆盖焊缝 表面，使焊纹粗、焊缝高、表面不光滑
结构因素 立焊、仰焊时易产生咬边
坡口太小
1)坡口间隙过大 2)薄板或管子的焊接易产生烧 穿和下塌
1)角变形程度与坡口形状有关 （如对接焊缝V型坡口的角变 形大于X型坡口） 2)角变形与板厚有关，板厚为 中等时角变形最大，厚板、薄 板的角变形较小 坡口不合适或装配间隙不均匀
了解
相关知识点，指该部分内容为相关内容，仅作了解。
目录
一. 焊接基本知识
一）焊接定义和特点 二）焊接方法的分类 三）焊接接头形式 四）焊接位置分类 五）焊工资格 六）焊接缺陷
二. 实际检查内容
一）先决条件检查
二）焊前检查 三）焊接过程检查 四）焊后检查 五）焊材的使用 六）常用检查工具
三. 检查实例 四. 特殊说明（经验反馈） 五. 焊接检查常用程序
焊工只能从事具备相应焊接资格的焊接活动！
六）、焊接缺陷 掌握
焊接主要缺陷有： 1、外观缺陷（咬边、焊瘤、成形不良、错边、凹坑、 烧穿、塌陷） 2、裂纹 3、气孔 4、夹渣 5、未熔合和未焊透 6、其它缺陷(弧伤、飞溅)
1、外观缺陷
a.咬边 咬边是指沿着焊趾，在母材部分形成的凹陷或沟槽，咬 边也可以说是沿焊缝边缘低于母材表面的凹槽状缺陷。 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金 属的充分补充而留下的缺口。咬边又分连续咬边和局部咬边 两种
角接接头及T形接头有V形、单边V形、U形、 K形等坡口形式。这类焊接接头有全焊透或部分 焊透之分。
3.焊接接头的组成
焊接接头由焊缝、熔合区和热影响区三部分组成。
检验员培训教材——制程与出货异常的分析与处理
制程异常及不合格品管制
• 3、制程异常及停线处理作业依据下列原则及“制程品 • 管作业流程”办理。 • 制程品管或制造作业人员于每2小时制程之单一工 • 站中发现异常，须立即知会制程QE及组级（含）以 • 上现场管理人员且共同确认是否立即停机、停线；
• 并及时开出“制程品质异常通知单”。
制程异常的定义
习惯成自然,不良当良品
客户抱怨质量不良
缺乏质量意识
弄虚作假
哎呀,这台设备很稳定, 不会有问题啦!放心的填吧!
瞧他,可真笨, 这台设备已有1个月没有问题,
还要确认!
自主检查不落实 导致后果 异常发生不能及时发现
1.后工序不合格率上升.2.不合格品流出厂外,客诉隐患
缺乏质量意识
就放在这好了, 等會我马上來拿.
缺乏质量意识
•尺寸超差0.01mm
•从上限跑下限!
上次都沒问题,
这次肯定不会
反正在公差內,
有问题的!
管他呢!
公差 变异
1.超差产品侥幸使用.
导致后果1.装配工序不合格上升.
2.工序突变,在公差內突变视为正常. 2.不合格品流出厂外,客诉隐患
缺乏质量意识
一直都是这样, 应该没问题
旧观念 常识
导致后果
IPQC日常的工作过程中的首件、巡检、终检、报 表的填写、现场物料状态标示、异常 问题的处理、改善措施的确认
• 3. 与生产或部门其他检验工位的沟通 、信息传递
• 4.个人技能的提升及学习
检验工作的准备
生产开线前IPQC要确认SOP是否对应、重要工位是否有工装、 工具是否校验合格、装配物料是否跟BOM表一致 、机器装填是 否正常。
品质异常分析
• 一、关于产品方面 • 1、是否产生实发性的品质异常现象？ • 2、品质异常的时间是否连续性发生或周期性发生？ • 3、偏难规格的产品是否过多？ • 4、是否在产品的某个部位修整的情形特别多？ • 5、客户对于产品的抱怨是否及时反映？ • 二、关于机械方面 • 1、机械的作业能力是否减低了？ • 2、同型的不同机械作业能力差距是否过大？ • 3、所有的机械都顺利运转吗？ • 4、故障现象是否过多，故障处理是否得当？ • 5、在开机以前是否做过固定检查？ • 6、机械的杂音是否过大，有没有要更换零件的？
电焊基础知识培训教材
选用合适的焊条和焊剂，控制焊接速 度和电流大小，保持熔池清晰以减少 夹渣产生。
防止未焊透
选择合适的焊接电流和速度，确保焊 条与焊件充分接触并熔化，避免未焊 透现象发生。
04
常见金属材料焊接性能分析
碳钢、合金钢可焊性评价
碳钢可焊性
低碳钢焊接性能良好，中碳钢需预热防止冷裂纹，高碳钢焊接性较 差，需采取特殊工艺措施。
角接接头
T型接头
一个被连接件端面与另一个被连接件 表面垂直相交，通过填充材料形成焊 缝。特点：适用于垂直相交连接，承 受拉伸和弯曲载荷。
两个被连接件端面形成一定角度，通 过填充材料形成焊缝。特点：适用于 不同方向连接，承受剪切力较强。
焊接过程中物ห้องสมุดไป่ตู้化学反应
加热与熔化
电能转化为热能，使母 材和填充材料加热并熔
检查现场是否制定并实施安全操作规 程，规范电焊作业流程。
检查现场是否建立应急救援预案，并 定期进行演练和培训。
危险源识别和应急处理能力培训
培训电焊工识别常见的危险源，如易燃易爆物品、有毒 有害气体、高处坠落等。
提高电焊工的安全意识和自我保护能力，确保在紧急情 况下能够迅速采取正确的应对措施。
培训电焊工掌握基本的应急处理措施，如触电急救、火 灾扑救、中毒窒息救援等。
压都会影响焊接质量和效率。
速度设置
根据焊接材料、厚度和电流大小 ，合理设置焊接速度，以保证焊
缝成形美观、质量可靠。
引弧、运条和收弧技巧
引弧技巧
01
采用划擦法或直击法引弧，注意引弧位置要准确，避免在焊缝
起始端产生缺陷。
运条技巧
02
掌握焊条角度、摆动幅度和前进速度，保持焊接过程的稳定性
RCCM-MT培训教材
RCC-M MT 教材目录目的和范围 (3)参考文件 (3)工作条件......................................................... . (3)操作顺序........................................................ (4)详细说明 (4)附录清单 (6)目的和范围采用通磁磁化法进行的磁粉检验。
适用于碳钢材料的各级焊缝及母材金属磁粉检验。
参考文件RCC-M 2000版+2002年补遗。
工作条件待检区域焊接或堆焊坡口及表面待检区域包括被焊接、堆焊的全部表面及其周围区域。
焊缝待检区域包括--- 可达时，熔敷金属的外侧和内侧(可达性的确定要考虑设备的总尺寸及能得到令人满意的检验和判断条件)；--- 邻近焊缝或修补区域每侧的母材，其宽度大于15mm，除支架外，上述区域的宽度可减少到10mm。
凹坑(与修补有关)待检区域包括凹坑处的全部表面及其周围15mm宽的区域。
人力及技术水平检验人员资质符合MC8000要求；I级：参与检验的实施，不包括判断；II级：参于检验的实施，并包括判断和编写试验报告。
设备和消耗品采用的设备和消耗品在附录B中说明。
技术先决条件磁化方法的选择采用通磁磁化法。
磁粉的选择采用磁悬液,磁粉浓度应高于2g/L。
灵敏度试片的选择—Berthold 灵敏度试片。
设备的检查(通磁磁化法)使用的电磁铁必须能提升的重量：--- 使用交流电时，至少为4.5kg；--- 使用直流电，且磁极间距为最大使用间距时，为18kg。
操作顺序详细说明检验的先决条件---节规定了各种技术条件，特别是要采用哪种方法，同时要考虑可行性和现存的设备；--- 要为进行这些检验的操作者提供全面的指示说明，以便使其根据遇到的情况，确定其选择；--- 所有设备必须处于良好的运行状态，磁化装置，如电流表应每六个月校验一次；---测量装置每12个月标定一次。
检验员知识培训教材
检验员知识培训教材第一部分产品检验工作的基本要求产品质量是企业的生命，是企业在竞争中取胜从而求得自身发展的根本保证。
我们从事检验工作，为了保证产品质量，首先必须对产品和质量有一定的认识，同时了解检验工作的基本要求，才能做好检验工作.第一节产品及其质量特性一产品的含义和分类1 产品的含义过程或服务的结果,它可以包括服务、硬件、流程性材料、软件；以及它们的组合。
它们可以是有形的，也可以是无形的,但最普通存在的则是介于二者之间的有形和无形的组合。
2产品的分类我们将上述四种产品类型进行分类,将硬件、软件和流程性材料称为有形产品，而将服务视为无形产品。
依据是因为硬件、软件、流程性材料尽管是不可避免的含着无形的服务的内容，但从本质上看仍然是有形的可感知的物质性产品，因此，我们称之为有形产品，即通常我们所说的产品，而服务通常表现为产出的无形产品或与有形产品的生产过程活动有关的活动，体现的是无形的特性.二产品的质量特性1 质量的定义反映实体满足明确或隐含需要能力的特性总和。
也就是产品的使用价值。
通俗的说，就是产品能够满足人们(包括社会和个人）的不同需要所具备的那些自然属性，其本质是一种客观事物具有某种能力的属性.产品的自然属性区别产品的不同用途,在不同程度上满足人们的不同需要。
1。
1 明确需要：在合同环境下，供需双方通过具体合同作出的明确规定.1.2 隐含需要：指用户、社会对产品使用性能的期望,以及公认的、不言而喻的,作出规定的使用性能方面的需求。
2 产品的质量特性主要包括以下几个方面：2。
1 性能：产品满足使用目的所具备的技术特性.2。
2 寿命:产品在规定的条件下,完成规定功能的工作时间总和。
2。
3 可靠性：产品在规定的时间内,在规定的条件下，完成规定功能的能力。
2.4 安全性:受伤害（指人）或损坏的风险被限制在可接受水平的状态。
2.5 经济性:产品从设计、制造到整个产品使用寿命周期的成本最小。
2.6 可销性：产品能够在市场上销售出去，从而完成其价值的实现。
焊工培训资料资料下载
引言概述：正文内容：
一、焊接基础知识
1.焊接的定义和分类
2.焊接工艺的发展历程
3.焊接接头的构造和分类
4.焊接缺陷及其防止措施
5.焊接工艺规程和标准
二、焊接材料与设备
1.焊接材料的分类与特性
2.焊接电源及其参数调节
3.电弧焊和气体保护焊的设备
4.焊接辅助材料的选择和应用
5.焊接参数的控制与调节
三、焊接工艺与技术
1.电弧焊接工艺的原理和操作要点
2.气体保护焊接工艺的原理和操作要点
3.电阻焊接工艺的原理和操作要点
4.焊接变形与控制
5.焊缝准备和装配技术
四、焊接质量控制
1.焊接质量评定标准
2.焊接质量检测与评估方法
3.焊接缺陷的分析与处理
4.焊接接头强度与可靠性验证
5.焊接残余应力与变形控制
五、焊接安全与环境保护
1.焊接现场安全措施
2.焊接作业人员的个人防护
3.焊接环境保护及废料处理
4.焊接事故的原因和预防措施
5.焊接安全监测与管理
总结：
焊工培训资料的对于焊工的培训和提升至关重要。
本文介绍了焊接基础知识、焊接材料和设备、焊接工艺和技术、焊接质量控制以及焊接安全与环境保护五个大点的详细内容。
从理论知识到实际操作，焊工可以通过学习这些资料来提高自己的焊接技能和质量控
制能力，同时也能保障焊接作业的安全和环境保护。
焊工培训资料的将在文末提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气孔数目(个/200mm)
CO2实芯焊丝 600
Ar80CO2实芯焊丝 500
400
焊丝直径1.2mm
300
焊接电流300A
200
焊接速度cm/min
100
0 0 0.5 1.0 1.5 2.0 2.5 3.0
风速m/s
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接方法
焊枪运行的方向
后退法：熔深深 焊缝窄 余高大 成形差
➢ 风速大易造成偏弧产生气孔，焊接前设置挡风板， 可以控制焊接缺陷的产生
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 风速
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 环境
➢ 天气冷易产生冷裂纹 ➢ 地面太湿易触电 ➢ 焊接前对于一些焊接部件要按规范进行焊前预热，
可以控制焊接缺陷的产生
焊接检验员培训教材(1)
➢ 减轻劳动强度．保障安全生产
采用工装夹具，工件定位快速，装夹方便、省力，减轻了焊件装配定位和夹 紧时的繁重体力劳动；焊件的翻转可以实现机械化，变位迅速，使焊接条件 较差的空间位置焊缝变为焊接条件较好的平焊位置焊缝，劳动条件大为改善 ，同时有利于焊接生产安全管理
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 工装
➢ 定位可靠性 关注：定位销、定位块、限位块、支承板的磨损、缺失
➢ 过程稳定性 关注：尺寸稳定数据
➢ 操作方便、快速 关注：需要敲打才能装进、取出
不好的工装往往会产生批量性不合格品或一定比例的不合格品
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 工装—夹紧
o 夹紧器要保证刚度和强度。夹紧器夹紧时要有锁紧装置。手工 晃动时，夹紧器不能松动。
焊接检验员培训教材(1)
焊接基础知识—为什么要进行焊接检验
o 焊缝不良直接影响到产品的性能、寿命 o 漏焊、虚焊导致产品失效 o 严重缺陷影响终端用户的人身安全
焊接检验员培训教材(1)
焊接基础知识— CO2焊接示意图
右焊法— 后拉法
焊接检验员培训教材(1)
焊接基础知识— CO2焊接示意图
左焊法— 前推法
焊接方向
焊接检验员培训教材(1)
焊接基础知识— CO2焊接成形示意图
焊接检验员培训教材(1)
焊接基础知识—持枪姿势
焊接检验员培训教材(1)
焊接基础知识—运枪常用摆动形式
o 两块板之间的间隙较大时，必须采用对应的运条法
焊接检验员培训教材(1)
焊接基础知识—运枪常用摆动形式
o 两块板之间的间隙较大时，必须采用对应的运条法
于120°的范围内可进行调整;竖直夹紧臂在小于45°和大于
96°的范围内可调。
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊装车间定位销 定位不准的失效 模式一般分为断 裂、弯曲、松动 、缺失与过量磨 损
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 装夹
➢ 天气冷易产生冷裂纹 ➢ 地面太湿易触电
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 电流
Ⅰ形接头
Y形接头
电流大小对焊缝断面形状的影响 焊接检验员培训教材(1)
焊接基础知识—影响因素
o 电流
➢ 焊接电流越大，送丝速度越快 ➢ 随着电流增大，熔深和熔敷速度显著增加，熔宽略有增加 ➢ 电流过大：
容易烧穿和产生裂纹 焊件变形大 飞溅多 ➢ 电流过小： 易产生未焊透、未熔合和夹渣等缺陷 焊缝成形不良
角接
T形接
焊接检验员培训教材(1)
焊接基础知识—焊接符号
o 焊接符号
焊接在接头的箭头侧
焊接在接头的非箭头侧
对称焊缝
双面焊缝
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 影响因素
➢ 电流 ➢ 电压 ➢ 气体流量 ➢ 焊接方法 ➢ 焊枪角度 ➢ 焊接速度
影响因素
➢ 焊件角度 ➢ 焊丝干伸长 ➢ 焊丝直径 ➢ 环境(风速) ➢ 工装 ➢ 装夹方式
焊接基础知识—影响因素
o 焊丝干伸长
过长时
➢ 电弧位置变化较大，气体 保护效果不好，易产生气 孔，
➢ 引弧性能差,电弧功率小， 飞溅加大， 熔深变浅，成 形变坏
过短时
➢ 看不清电弧，不易操作
➢ 导电嘴过热夹住焊丝，甚 至烧毁导电嘴，影响焊接 过程
➢ 电阻热作用小，电弧功率 大，熔深大、飞溅小，
350
300 250
200
H
150
100 B
50
0
0
10
CO2实芯焊丝 Ar80CO2实芯焊丝
焊丝直径1.2mm 焊接电流300A 焊接速度cm/min
20
30 L/min
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 气体流量
➢ 环境风速
环境风速过大会 直接影响气体保 护效果
在其他条件不变 的情况下，气孔 随风速增大而增 多
焊接基础知识—影响因素
焊丝直径
➢ 焊丝直径越大，允许使用的焊接电流越大 ➢ 焊接电流相同时：
焊丝直径减小而熔深增加 焊丝直径越小而熔敷速度越高
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 环境
➢ 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98对焊接环境风速的要求：
①手工电弧焊，风速≤8m/s ②埋弧焊，风速≤8m/s ③氧乙炔焊，风速≤8m/s ④CO2气体保护焊，风速≤2m/s ⑤氩弧焊，风速≤2m/s
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 电压
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 电压
电压偏高时: 弧长变长,飞溅颗粒变大, 易产生气孔. 焊道变宽,熔深和余高变小.
啪嗒！啪嗒！
母材
电压偏低时: 焊丝插向母材,飞溅增加, 焊道变窄，熔深和余高大.
嘭！嘭！嘭！
母材
焊接检验员培训教材(1)
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接角度
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接角度
两板等厚
两板不等厚
1～2 T型接头平角焊时的焊丝位置
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接角度
➢ 焊枪倾角＜10°：
无论前倾还是后倾，对焊接过程和焊缝成形无明显影响
焊接速度/m·min-1
低碳钢在不同功率条件下熔深随焊接速度的变化
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接速度
Ⅰ形接头
Y形接头
焊接速度对焊缝断面形状的影响
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊件角度
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊丝干伸长
焊接检验员培训教材(1)
焊枪角度θ
焊枪运行的方向
前进法：熔深浅 焊缝宽 余高低 成形好
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接方法
后拉法 a)焊丝前倾
前推法 b)焊丝后倾
c)焊丝倾角对焊缝成形的影响
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接角度
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接角度—左焊法：
焊接检验员培训教材(1)
2020/11/21
焊接检验员培训教材(1)
焊缝检验基础知识
主讲： 唐凤 2012-3-21
焊接检验员培训教材(1)
目录
o 焊接检验员职责 o 焊接基础知识 o 焊接缺陷及措施 o 焊接检验流程
焊接检验员培训教材(1)
焊缝检验员的职责
o 按照检验作业指导书检验产品尺寸 o 检验焊缝外观质量 o 检验焊接强度 o 检验焊缝熔深 o 对发现的不符合项进行处理、跟踪 o 对检验结果形成记录，每月汇报给品管
具体工作的 教育和训练 健康状况
预热确认
焊接质量保证
机械性能
烘干条件
技术训练 的经历
性格特征
安全确认 坡口截面确认
化学成分
工艺性能
技术水准
气候条件确定 焊接材料确认
焊接材料
焊工
生产管理
焊接检验员培训教材(1)
焊接基础知识—常用参数
焊接检验员培训教材(1)
焊接基础知识—常用参数
o 常用焊丝直径与过渡形式、板厚、施焊位置的相互 关系
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 装夹
➢ 提高焊接制品的精度，保证其互换性
采用工装夹具：保证装配定位焊时，各零件正确的相对位置，而且可以防止 或减少工件的焊接变形；批量生产时，可以稳定焊接质量，减少焊件尺寸偏 差，保证产品的互换性
➢ 提高劳动生产率，降低制造成本
焊接工装发挥作用 ，它就能：减少装配和焊接工时的消耗；降低对装配、焊 接工人的技术水平要求；减免焊后矫正变形或修补工序，简化检验工序等， 缩短整个产品的生产周期
➢ 焊枪倾角过大(如前倾角>25 °)：
熔宽增加、熔深减小、飞溅增加
焊接检验员培训教材(1)
焊接基础知识—影响因素
o 焊接速度
12
➢ 速度过快：
11
B/mm H/mm
10
焊道变窄，熔深和余高变小
9
易产生咬边、下陷、未熔合
8
H
7
影响保护效果而产生气孔 20
6
➢ 速度过慢：
18
5
16
ቤተ መጻሕፍቲ ባይዱ
4
B
