Proteus元件按照首字字母从a-z3 段DPY_3-SEG7 段LED DPY_7-SEG7 段LED DPY_7-SEG_DP MOS 管MOSFETN 沟道场效应管JFET NNPN 三极管NPNP 沟道场效应管JFET P按钮SW-PB变容二极管DIODE VARACTOR变压器TRANS1变阻器VARISTOR并行插口DB插口CON插头PLUG插座SOCKET带铁芯电感INDUCTOR IRON单刀单掷开关SW-SPST灯泡LAMP电感INDUCTOR电解电容LED(带小数点) ELECTRO 电流源SOURCE CURRENT电热调节器THERMISTOR电容cap电容CAPACITOR电压源SOURCE VOLTAGE电阻RES1.2电阻排RESPACK二极管DIODE发光二极管LED非门NOT蜂鸣器BUZZER感光二极管PHOTO感光三极管NPN-PHOTO滑动变阻器POT-LIN滑线变阻器POT缓冲器BUFFER或非门NOR或门OR交流电机MOTOR AC晶闸管SCR晶振CRYSTAL开关SW可变电阻RES3.4可调变压器TRANS2可调电感INDUCTOR3可调电容CAPVAR铃声、钟bell麦克风MICROPHONE齐纳二极管ZENER起辉器LAMP NEDN桥式电阻BRIDGE熔断器FUSE熔断丝CIRCUIT BREAKER 三端双向可控硅TRIAC三极真空管TRIODE三相交流插头PLUG AC FEMALE 双刀双掷继电器PELAY-DPDT双刀双掷开关SW-DPDY伺服电机MOTOR SERVO 天线ANTENNA同轴电缆COAX稳压二极管DIODE SCHOTTKY 扬声器SPEAKER仪表METER有极性电容CAPACITOR POL 与非门NAND与门and运放OPAMP整流桥（二极管）BRIDEG1整流桥（集成块）BRIDEG2直流电源（电池）battery。

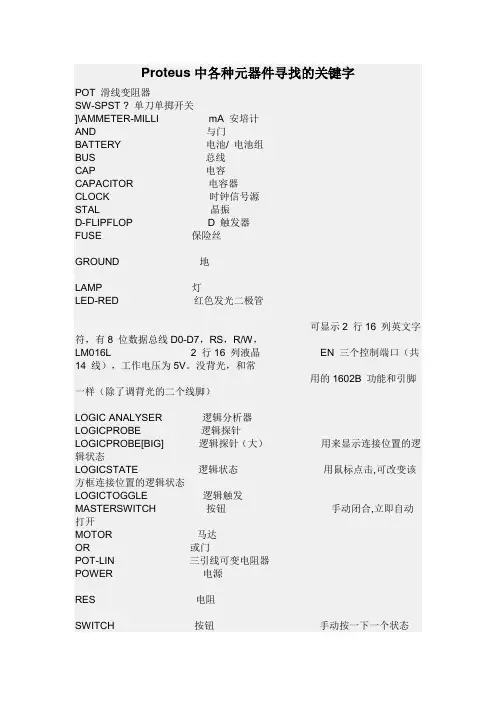

Proteus中各种元器件寻找的关键字分解

Proteus中各种元器件寻找的关键字POT 滑线变阻器SW-SPST ? 单刀单掷开关]\AMMETER-MILLI mA 安培计AND 与门BATTERY 电池/ 电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源STAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管可显示2 行16 列英文字符，有8 位数据总线D0-D7，RS，R/W，LM016L 2 行16 列液晶EN 三个控制端口（共14 线），工作电压为5V。

没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针（大）用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机AND 与门电压表voltmeter电流表ammeterANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管RESISTOR BRIDGE ? 桥式电阻RESPACK 排阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-PB 按钮THERMISTOR 电热调节器TRAN 变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管7seg 数码管SW-PB 开关7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

单片机proteus元件名称库

1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RV AR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPV AR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib9.继电器：RELAY.LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP(MISCELLANEOUS?DEVICES.LIB)13.开关;sw_pb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE 桥式电阻RESPACK 电阻SCR 晶闸管PLUG 插头PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW 开关SW-DPDY 双刀双掷开关SW-SPST 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC 三端双向可控硅TRIODE 三极真空管V ARISTOR 变阻器ZENER 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关。

定时器在proteus中的关键字

定时器在proteus中的关键字
在Proteus中，定时器是一种非常重要的工具，用于控制和测量时间。

它可以用于各种应用，如计时器、时钟、延时器等。

在Proteus 软件中，可以使用关键字来创建和配置定时器。

首先，我们需要创建一个定时器。

在Proteus中，可以使用关键字如“Timer”或“TMR”来创建一个定时器。

例如，可以使用“Timer0”来创建一个名为Timer0的定时器。

创建定时器后，我们需要配置它的一些参数，例如工作模式、预分频器和计数器值等。

在Proteus中，可以使用关键字如“Mode”、“Prescaler”和“Value”等来配置这些参数。

例如，可以使用“Mode = CTC”来设置定时器的工作模式为CTC模式，使用“Prescaler = 64”来设置预分频器的值为64，使用“Value = 255”来设置计数器的初始值为255。

配置完成后，我们还可以使用关键字来控制定时器的启动和停止。

例如，可以使用“Start”和“Stop”关键字来启动和停止定时器。

除了基本的定时器操作外，Proteus还提供了一些其他关键字来扩展定时器的功能。

例如，可以使用“Overflow”关键字来检测定时器溢出事件，使用“Compare”关键字来比较计数器的值与给定值，使用
“Interrupt”关键字来设置定时器中断等。

总之，定时器在Proteus中是一个非常重要的工具，用于控制和测量时间。

通过使用关键字来创建和配置定时器，可以实现各种应用，如计时器、时钟、延时器等，并通过其他关键字来扩展定时器的功能。

Proteus中各种元器件寻找的关键字资料

Proteus中各种元器件寻找的关键字POT 滑线变阻器SW-SPST ? 单刀单掷开关]\AMMETER-MILLI mA 安培计AND 与门BATTERY 电池/ 电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源STAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管可显示2 行16 列英文字符，有8 位数据总线D0-D7，RS，R/W，LM016L 2 行16 列液晶EN 三个控制端口（共14 线），工作电压为5V。

没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针（大）用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机AND 与门电压表voltmeter电流表ammeterANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管RESISTOR BRIDGE ? 桥式电阻RESPACK 排阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-PB 按钮THERMISTOR 电热调节器TRAN 变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管7seg 数码管SW-PB 开关7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

Proteus常用器件标识大全

Proteus常用器件标识大全
粘贴其他文档禁用
电容器：C；电阻：R；电感：L；开关：SW、S、K；变压器：T；发光二极管（LED）：LED；光敏电阻：LDR 半导体管：Q；双极型晶体管：NPN、PNP；三极型晶体管：PNP；双
键晶体管：DG；双极双极性晶体管：DP；三极双极晶体管：DBP；开口式光耦合器：OCT；
定时器：TM；电源模块：VM；接收器：RX；并行异步传输器：UTX；并行输入/输出：PIO；数据输入/输出：DIO；异步输出/输入：AIO；模拟输入/输出：AIO；定时器和计数器：TC；可编程门阵列：PLA；可编程逻辑器件：PLD；微处理器：P；中断器件：INT；内存：MEM；继电器：RD；继电器驱动器：DR；无源数字滤波器：DF；温度传感器：TS；接口/端口：
I/O；连接器：CON；低通滤波器：LPF；专用器件：SPD；液晶显示模块：LCD；真空管：VT；气体发射二极管：GBT；触发放大器：TR；外皮/橡皮管：EG；放大器：A；调节器：ADJ；测量元件：MEA；电性能分析器：CHAR；熔断保护器：FB；可变电容器：VCA；可调
电源：VPS；示波器：OSC；电力模块：POW；可控硅：SCR；反相阻：R；基带放大器：BW；偏置器件：BL；欠压锁定：LCH；终端块：TER；识别器：IC；回路保护：PRTC；锁存器：RCLR；信号发生器：SG；运放：OP；绝缘检测仪：TIM；选通器：PSW；刚度计：ST；特殊
器件：SPS；拉力计：FT；限流器：CR；串波带通滤波器：SPF；数模转换器：DAC；过滤器：FLT；编程器：PG；脉冲扩展器：MX；模数转换器：ADC；数据记录器：DR；限幅器：LI；驱动器：DR；脉宽调制器：PWM；同步器件：SYN；步进电机：PM；模块标志：MRS；
可调脉冲发生器：PG。

Proteus中各种元器件寻找的关键字

Proteus中各种元器件寻找的关键字POT 滑线变阻器SW-SPST ? 单刀单掷开关]\AMMETER-MILLI mA 安培计AND 与门BATTERY 电池/ 电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源STAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管可显示2 行16 列英文字符，有8 位数据总线D0-D7，RS，R/W，LM016L 2 行16 列液晶EN 三个控制端口（共14 线），工作电压为5V。

没背光，和常用的1602B 功能和引脚一样（除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针（大）用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机AND 与门电压表voltmeter电流表ammeterANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管RESISTOR BRIDGE ? 桥式电阻RESPACK 排阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-PB 按钮THERMISTOR 电热调节器TRAN 变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管7seg 数码管SW-PB 开关7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

Proteus元件库详解-修改版资料

Proteus元件库详解By 无巧不成书一、快速查找所需元器件点击菜单栏“Help –> About ISIS”，可以查看当前软件的版本信息（如图1所示），不同版本软件元器件库所包的含元器件会有所不同，选择（查找）元器件对话框大同小异（如图2所示）。

图1 软件版本信息图2 选择器件对话框如何快速选择器件呢？1、通过关键字选择（查找）通过关键字选择（查找）是指通过在关键字框中输入所需选择的元器件索引信息的一部分或全部从元器件库中筛选出匹配关键字的元器件，从而达到快速选择（查找）到所需元器件的方式。

Proteus元器件索引信息包括元器件名称（Part Name）、库名称（Library）、元器件描述（Description）、大类名称（Category）、子类名称（Sub-Category）等，但不包括制造商名称（Manufacturer）。

可以同时输入多个关键字，多个关键字之间使用空格分隔，并不区分大小写；关键字输入支持通配符“？”和“*”，通配符的规定与Windows平台规定相同；要注意多个关键字之间是逻辑与的关系。

例如需要查找最大整流电流为“10A”耐压为“100V”的“二极管”，可以输入关键字“Diode 1A 100V”。

图3 选择（查找）实例1关键字匹配方式：1)每个关键字都是基于“包含字符串”的原则来匹配的，除非将“完全匹配”选中，例如选择（查找）“OR Gate”，会找到“OR Gate”、“XOR Gate”等；2)只包含数字的关键字将只用数字与索引信息匹配，例如选择（查找）“8051”，则结果包括“80C51”，“1684”会找到“PIC16F84”等；3)关键字会被按照数值形式与元器件索引信息的任何数值进行匹配，例如选择（查找）“1500”会找到“1K5”或“1.5K”，“220n”会找到“0.22u”等；4)“完全匹配”：此选项在索引信息强制执行每一个关键字全词匹配，例如选择（查找）“ORGate”除了会找到“OR Gate”外，还会找到“XOR Gate”等其他结果，但若选中“完全匹配”将消除这种匹配的结果列表；5)“仅显示包含仿真模型的元器件”：选中此项，搜索结果中只显示包含仿真模型的元器件，不会显示匹配但不包含仿真模型的元器件。
