建筑力学期中试卷(郎伟峰)
第1页，共4页
第2页，共4页
…○…………密…………封…………线…………内…………不…………要…………答…………题…………○………
考号： 姓名： 班级：
2014——2015学年度第二学期
建筑力学期中卷
适用班级： 13春铁路班
一 填空题（每空1分，共25分）
1、在工程中习惯将主动作用在建筑物上的力称为 。
2、承载能力主要包括构件的 、 和 。
3、结构抵抗受力破坏的能力称为 。
4、 是结构受力后抵抗变形的能力。
5、工程上把构件受力后保持其原有的平衡状态的能力称为 。
6、任何力都是 出现的。
7、力是一个既有 又有 的量，因此力是 。
8、力的三要素是 、 、 。
9、使物体处于平衡状态的力系称为 。
10、二力平衡公理的条件是两个力 、 、 。
11、工程上将结构中仅仅承受二力作用而处于平衡状态的杆件称为 。
12、阻碍非自由体运动的限制物，在力学中称为 。
13、静力学公理包括 、 、 和 。
14、绳索、链条、皮带等用于阻碍物体的运动时，称为 约束。
二、选择题（每题2分，共20分）
1、若构件在二个力作用下处于平衡，则此二个力必( )
A.大小相等
B.大小相等，作用在同一直线
C.方向相反，作用在同一直线
D.大小相等，方向相反，作用在同一直线 2、平面汇交力系平衡的必要和充分条件是该力系的（ ）为零。
A 、合力 B 、合力偶 C 、主矢 D 、主矢和主矩 3、下图中刚架中CB 段正确的受力图应为（ ）。
A. 图A
B. 图B
C. 图C
D. 图D
4、为了便于解题，力的投影平衡方程的坐标轴方向一般应按（ ）方向取定。
A 、水平或铅垂 B 、任意 C 、与多数未知力平行或垂直
5、平面一般力系的平衡条件是（ ）。
A 、合力为零
B 、合力矩为零
C 、各分力对某坐标轴的代数和为零
D 、合力和合力矩均为零 6、构件自重属于（ ）
A 恒载
B 动荷载
C 活荷载
D 集中荷载 7、作用线在同一平面内的力系称为（ ）。
A 、结构力系
B 、平面力系
C 、空间力系
D 、平衡力系 8、力在坐标轴上的投影中α表示力F 与（ ）轴的所夹锐角。
A 、坐标轴 B 、x 轴 C 、y 轴 D 、ｚ轴 9、平面汇交力系合成的结果是一个（ ）。
A 、力
B 、力偶
C 、力矩
D 、合力 10、未知力为负值，说明该力的实际方向与假设方向（ ）。
A 相同 B 一致 C 相反 D 相等
三、判断题（每题2分，共20分）
1、作用力与反作用力是一组平衡力系。
（ ）
2、二力杆只能是直杆。
（ ）
3、在平行四边形法则中合力的大小及方向用两分力为邻边所构成的平行四边形的对角线表示。
（ ）
4、力是一个代数量。
（ ）
5、建筑工程中，楼梯是非自由体。
（ ）
6、光滑接触面约束中公法线与切线相互垂直。
（ ）
7、固定端支座的支座反力有水平约束反力、竖向约束反力和力偶三部分组成。
（ ）
8、地震属于动荷载。
( ) 9、平面汇交力系的平衡方程中，各力在两坐标轴上的投影的代数和分别为零。
（ ）
座位号
A B
C F B
C F F
(A)
B
C F
F
(B)
B C
F
F
(C)
B
C
F
F
(D)
第3页，共4页第4页，共4页…………○…………密…………封…………线…………内…………不…………要…………答…………题…………○…
10、自重、地基反力、水压力可看作是一个平面力系。
（）
四、计算题（每题10分，共35分）
1、在右侧画出球的受力图，球自重G，各接触面均为光滑面。
（7分）。
2、如图所示，三铰拱桥左右两拱铰接而成，在BC作用一主动力。
忽略各拱的自重，分别画出拱AC、BC及整体的受力图。
(15分)
F
C
A B 3、写出静力学四个基本公理以及两个推论。
（6分）
4、在右侧画出图中杆CD的受力图(不计CD杆自重)（7分）
D
G
C
B
A C F
.O
G α。

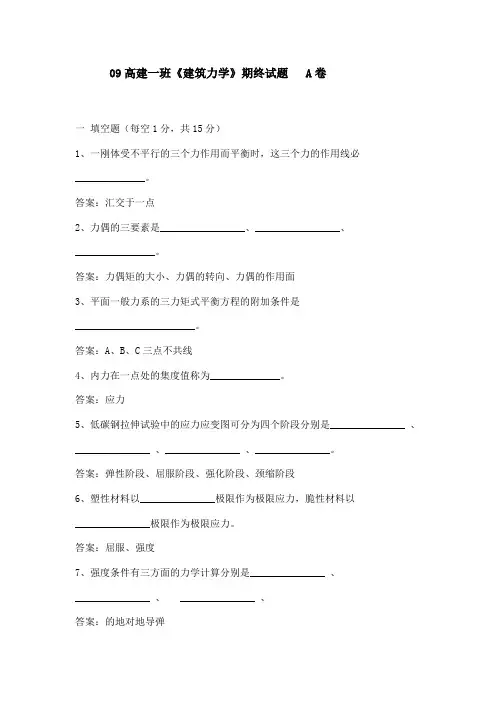

建筑力学考试题(有答案)
09高建一班《建筑力学》期终试题 A卷一填空题（每空1分，共15分）1、一刚体受不平行的三个力作用而平衡时，这三个力的作用线必______________。
答案：汇交于一点2、力偶的三要素是_________________、_________________、________________。
答案：力偶矩的大小、力偶的转向、力偶的作用面3、平面一般力系的三力矩式平衡方程的附加条件是________________________。
答案：A、B、C三点不共线4、内力在一点处的集度值称为______________。
答案：应力5、低碳钢拉伸试验中的应力应变图可分为四个阶段分别是_______________ 、_______________ 、_______________ 、_______________。
答案：弹性阶段、屈服阶段、强化阶段、颈缩阶段6、塑性材料以_______________极限作为极限应力，脆性材料以_______________极限作为极限应力。
答案：屈服、强度7、强度条件有三方面的力学计算分别是_______________ 、_______________ 、 _______________ 、答案：的地对地导弹二判断题（每题1分，共10分）（）1、二个力在坐标轴上投影相等，则二个力一定相等。
（）2、力的作用线通过矩心，力矩为零。
（）3、力偶可以用一个合力来平衡。
（）4、变形是物体的形状和大小的改变。
（）5、抗拉刚度只与材料有关。
（）6、剪应力互等定理表示两个截面上的剪应力大小相等符号相反。
（）7、材料的三个弹性系数E、u、G不存在相互关系。
（）8、图形面积A与该图形形心到某轴坐标的乘积称图形对该轴的静矩。
（）9、梁上任一截面上的弯矩对X的一阶导数等于该截面的剪力。
（）10、当弯矩不为零时，离中性轴越远，弯曲正应力的绝对值越大。
三选择题（每题1分，共10分）1、只限物体任何方向移动，不限制物体转动的支座称（）支座。
大学考试试卷《建筑力学》及答案
2. 联结件在受剪切的同时，还受到挤压。（）
3. 分布荷载的大小是用荷载集度来度量的。( )
4. 轴向拉压杆件横截面上的内力称为轴力。（ ）
5. 构件的承载能力包括强度、刚度和稳定性。( )
6. 材料的加工硬化现象，可以提高材料的弹性模量。（）
7. 支座反力的形式与梁的支座形式无关。( )
8. 单向拉伸或压缩的直杆，在应力不超过材料比例极限的范围内，杆的轴向变形量()成正比。
A. 杆的横截面面积
B. 杆的长度
C. 杆的横向尺寸
D. 杆的体积
9. 一端或两端向外伸出的简支梁是（ ）。 A. 简支梁 B. 外伸梁 C. 悬臂梁 D. 超静定梁
10. 单位长度扭转角与 无关。
A. 杆的长度
16. 力P的作用点在截面改变处，下列说法中正确的是（ ）。
A. 各横截面轴力相等、应力不等 B. 各横截面轴力、应力都不等 C. 各横截面轴力不相等、应力相等 D. 各横截面轴力、应力均相等
17. 图示简支梁中，A支座反力FAy=（ ）KN。
A. 10 B. 15 C. 20 D. 25
18. 梁上有集中力作用的截面处，在梁的内力图中会出现：（）
27. 当杆的变形为弹性变形时，杆的纵向变形Δl与外力F及杆的原长l成正比，而与杆的横截面面积A成反比。 ( )
28. 剪力图的倾斜方向和弯矩图的凹凸情况由q(x)的符号决定( )
29. 轴向拉压是指在一对相距很近、方向相反的横向外力作用下，杆件的横截面将沿外力方向发生错动。（ ）
22. 同一截面上各点的正应力σ必定大小相等，方向相同。（）
23. 只根据轴力图就可以判断出轴向拉压变形时杆件的危险面
建筑力学期中试题-图文
建筑力学期中试题-图文《建筑力学》期中试卷班级：编号：姓名：分数一、填空题（每小题2分，共计10分）1、平面力偶系平衡的必要和充分条件是__________。
2、作用于A点的力F=10KN,如图1所示,向距A点100CM的O 点平移后,得到的主矢的大小为_______和主矩大小为_________。
3、作用于刚体上的两个力,使刚体保持平衡的必要和充分条件是_______。
4、二力平衡公理和作用与反作用公理中讲的两个力都是大小相等、方向相反、作用线相同，但二力平衡公理中讲的两个力作用在__________上，而作用与反作用公理中讲的两个力则是作用在____________上。
5、在用解析法求平面汇交力系的合力时，若选取不同的直角坐标轴，所求得的结果_______。
图1二、是非题（每小题2分，共计10分）1、合力一定比分力大。
( )2、凡是只受两个力作用的构件（杆）都是二力构件（杆）。
（）3、约束力的作用位置在约束与被约束物体的相互接触处。
（）4、加减平衡力系公理一般不适用于一个变形体。
（）5、一个平面汇交力系如果不是平衡力系，则必然有合力。
（）三、选择题（每小题2分，共计10分）1、力在坐标轴上的投影是（），而力沿坐标轴方向的分量是（）。
A 、矢量 B、代数量 C、算术量2、选取一次研究对象，应用平面汇交力系的平衡方程最多可以求解（）个未知量，应用平面一般力系的平衡方程最多可以求解（）个未知量。
A 、 1 B 、 2 C 、 33、作用在同一刚体上的两个力，若它们大小相等、方向相同，则这两个力对此刚体的作用效果（）。
A、一定相同B、一定不同C、不一定相同4、变形体在已知力系作用下平衡时，如果把变形体刚化，则此刚体（）；而当刚体在已知力系作用下平衡时，如果把该刚体软化为变形体，则此变形体（）。
A、一定平衡B、一定不平衡C、不一定平衡5、如图所示，该几何体系是（）A、几何不变体系且没有多余约束B、几何不变体系且有多余约束C、几何可变体系四、画受力图题（共计15分）1、图 5圆柱体，重为F。
2012建筑力学期中考试试题(B5)
10(1),11(3),11(4)班 建筑力学期中考试试卷（A ）注意事项：1、本卷共4页，满分 100分，考试时间为120分钟；2、答题使用篮、黑钢笔或圆珠笔，画图使用铅笔；一、单选题（每题 2 分，共 20 分）1、下面对力的描述正确的是（ ）。
A 、力能够单独的存在B 、力是单个物体的作用C 、任何力的出现都是成对的D 、力是标量而非矢量2、如图所示的力多边形表示平面汇交力系合力为（ ）。
A 、F 1B 、F 2 C、F 3 D 、零 3如图所示杆ACB ，其正确的受力图为（ ）。
A、4、关于力偶与力偶矩的论述，下列说法正确的是（ ）。
A 、力偶对物体既产生转动效应，又产生移动效应； B 、力偶可以简化为一个力，因此能与一个力等效； C 、力偶对其作面内任一点之矩，都等于力偶矩；（C ）（D ）D 、作用一个物体上的两个大小相等．方向相反．不共线的平衡力，称为力偶矩．5、构件自重属于那种荷载 （ ）。
A 、动荷载 B 、活荷载 C 、均布荷载 D 、恒载6、固定端约束通常有（ ）个约束反力。
A 、一 B 、二 C 、三 D 、四7、如图(b)所示力F 在Y 轴的投影为（ ）。
A 、F= 42kN B 、F= 62kN C 、F = －4 kN D 、F=－4kN8、关于力对某点之距,下列说法错误的是( )。
A 、力沿其作用线移动,对某点的力矩不变；B 、力使物体转动的效应用力矩来度量；C 、相互平衡的两个力,对同一点的矩的代数和恒为零；D 、力对点之矩只与力的大小与方向有关,而与矩心位置无关． 9、下图中刚架中CB 段正确的受力图应为（ ）。
A 、图AB 、图BC 、图CD 、图D点C ，试比较四个力对平面上点O 之矩，（ ）对O 点之矩最大。
A 、力P 1 B 、力P 2 C 、力P 3 D 、力P 4图( a) P 3二、填空题（每题 2 分，共 10 分）1、在任何外力作用下,大小和形状保持不变的物体称____________。
《建筑力学》试卷1附答案
《建筑力学》第一套试题（闭卷）（考试时间：120分钟）一、判断题：（每题2分，共20分）1．一个力可以和一个力偶合成一个合力。
（）2．作用在刚体上的力可以随意平移，只要其力矢量值不变，那么它对刚体的作用效果一定不变。
（）3．计算截面内力的基本方法为截面法。
（）4．在杆的轴向拉压问题中，杆的横向应变总是与杆的纵向应变大小相等方向相反。
（）5．联接件处的挤压变形为构件的四种基本变形之一。
（）6．对于同种材料，在的轴向压缩问题中的许容压应力总是大于在挤压问题中的许容压应力。
（）7．静定梁的内力不只与荷载有关，而且与梁的材料、截面尺寸有关。
（）8．横截面对中性轴的面积矩等于零，表明中性轴通过截面的形心。
（）9．梁的变形与荷载成线性关系，所以可用叠加原理计算不同荷载梁的变形。
（）10．当临界力超过比例极限时，材料将处于弹塑性阶段，此类压杆的稳定称弹塑性稳定。
（）二、选择题:（每题2分，共20分）1、轴向拉压变形的外力条件，正确答案是。
（A）外力合力作用线与轴线重合；（B）所有外力的作用点都必须在轴线上；（C）外力作用线与轴线平行；（D）以上说法都不对。
2、塑性材料和脆性材料的主要区别，正确答案是。
（A）脆性材料破坏时没有先兆；（B）塑性材料抗压强度比抗拉强度高；（C）塑性材料的强度更高；（D）脆性材料的强度更高。
3、工程实际中不能用强度条件解决的问题，有以下四种答案：（A）校核构件的强度；（B）设计构件的截面尺寸；（C）确定构件的许可荷载；（D）计算构件的破坏应力。
正确答案是。
4、关于截面的惯性矩，有以下四种答案：：（A）截面的惯性矩与坐标系无关；（B）截面的惯性矩可正可负也可为零；（C）截面对形心轴的惯性矩是所有平行轴中最大的；（D）截面的惯性矩等于截面面积乘以惯性半径的平方。
正确答案是。
5、形状和尺寸及外力都相同的木梁和钢梁，有下列四种答案：（A）两根梁的内力和应力都相同；（B）两根梁的内力和应力都不相同；（C）两根梁的内力相同，而应力不相同；（D）横截面上应力变化规律不相同。
最新中职建筑力学期终考试试题(二)(土木水利工程类市政工程施工)
建筑力学试题
一、填空题：
1、常见的简单梁有、、
三种形式。
2、梁的与相重合的弯曲，称为平面弯曲，是一种最简单、最常见的弯曲。
3、平面图形的形心就是其。
4、中性层与横截面的交线称为。
5、梁弯曲时横截面上有两种应力即和。
二、名词解释：
1、面积矩：
2、几何不变体系：三、判断：
1、在剪力为零的截面上有弯矩的极值。
（）
2、欧拉公式必须在弹性范围内使用。
（）
3、当平面图形只有一个对称轴时无法确定其形心的位置。
（）
4、平面图形对过形心轴的面积矩不一定为零。
（）
5、梁弯曲时横截面上正应力在中性轴上为零。
（）
6、弯矩图画在梁的受拉侧。
（）
7、在集中力作用处，剪力图突变，弯矩图也突变。
（）
8、无法判断中性层是受拉还是受压。
（）
9、抗弯截面系数是衡量截面抗弯能力的一个几何量。
（）10桁架可以是几何可变体系。
（）
四、简答
共2页第1页
1、提高梁弯曲强度的措施是什么？
2、提高压杆稳定性的措施是什么？
五、计算题
某简支梁梁的跨度L= 4 m ，其圆形截面的直径 d = 160 mm ，梁上受均布荷载作用。
已知 q = 2 kN/m ，木材弯曲时的许用正应力[ σ] =
11MPa ，试校核梁的正应力强度。
共2页 第2页
号
-------------------------------------------------。
2013年第一学期高二建筑力学期中考试试卷
2013年第一学期高二建筑力学期末考试试卷考生注意：请放松心态，仔细答题，祝你成功！一、选择题（每题2分，共30分）1、力的大小、方向、作用线称为（）A、力的等效性B、力的平衡条件C、力的三要素2、两个力的大小相等、方向相反且沿着同一直线分别作用在相互作用的两个不同的物体上，这一定律为（）。
A、二力平衡公理B、作用力与反作用力公理C、力的平行四边形法则3、一个刚体受不平行的三个力的作用而平衡时，此三力的作用线必然共面且汇交于一点，这一定理为（）。
A、三力汇交定理B、加减平衡力系公理C、力的平行四边形法则4、当力的作用线垂直于投影轴时，则力在该轴上的投影等于（）。
A、零B、力的大小C、无法确定5、力偶的三要素是（）。
A、大小、方向、作用点B、大小、方向、作用面C、大小、转向、作用面6、当力在物体上平行移动时，不改变其对物体的作用效果，则必须附加一个（）。
A、力B、力偶C、力偶系7、柔性约束只能受( )。
A、拉力B、压力C、剪力8、固定铰支座约束，只能限制物体在平面内的任何方向的（）。
A、转动B、移动和转动C、移动9、平面汇交力系的平衡条件是( )。
A、∑Fx=0B、∑Fx=0；∑Fy=0C、∑M=010、材料抵抗破坏的能力称为（）。
A、强度B、刚度C、稳定性11、单位面积上的内力称为（）。
A、应变B、应力C、轴力12、等截面直杆承受轴向拉力P作用，若选用三种不同的截面形状：圆形、正方形、空心圆，试比较材料用量，正确的是（）。
A、正方形截面最费料B、圆形截面最省料和空心圆最省料C、三者用料相同13、一钢杆L =1m,横截面面积.A=200mm2受到P=40KN的拉力，钢弹性模量为E=200GPa，钢杆的绝对值伸长△L为（）。
A、0. 001mB、0.1mmC、lcm14、两截面相同，材料不同的拉杆，受到相同的轴力作用时则其（）。
A、内力相同、应力不同、应变不同B、内力相同，应力相同、应变不同C、内力不同、应力相同、应变不同15、在工程中通常将（）的材料称为塑性材料。
《建筑力学》期中试卷建筑
2011年上半年劳动预备制建筑工培训班10级《建筑力学》期中考试卷一.1.在任何外力作用下,大小和形状保持不变地物体称 .2.力是物体之间地相互 .这种作用会使物体地_ ,或者 .3.力地三要素是 . . .4.作用与反作用公理：两个物体之间地作用力和反作用力,总是大小相等, ,沿同一直线,并分别作用在这两个物体上.5.二力平衡公理地内容：作用在同一物体上地两个力,使物体平衡地条件是： .6.一刚体受不平行地三个力作用而平衡时,这三个力地作用线必.7.约束反力地方向总是和该约束所能阻碍物体地运动方向 .8.柔体地约束反力是通过点,其方向沿着柔体线且背离物体.9.平面汇交力系平衡地必要和充分地几何条件是力多边形.10.平面汇交力系合成地结果是一个 .11.力垂直于某轴,力在该轴上投影 .12.ΣX＝０表示力系中所有地力在轴上地投影地为零.13.力偶对作用平面内任意点之矩都等于 .14.力偶在坐标轴上地投影地代数和 .15.力偶对物体地转动效果地大小用表示.二.判断题：(正确地打√,错误地打×) 20%（每题2分）1.物体相对于地球保持静止状态,则说物体处是平衡地. ( )A、正确 B.错误2.作用与反作用总是一对等值.反向.共线地力. ( )A.正确B.错误3.作用在物体上地力可以沿作用线移动,对物体地作用效果不变.（）A.正确B.错误4.合力一定比分力大.（）A.正确B.错误5.二分力地夹角越小,合力也越小.（）A.正确B.错误6.约束是限制物体运动地装置.（）A、正确 B.错误7.二个力在坐标轴上投影相等,则二个力一定相等. （）A.正确B.错误8.力地作用线通过矩心,力矩为零. （）A.正确B.错误9.力沿作用线移动,力对点之矩不变. （）A.正确B.错误10.力偶可以用一个合力来平衡. （）A.正确B.错误三.选择题（单选题）20%（每题2分）1.只限物体任何方向移动,不限制物体转动地支座称（）支座. A：固定铰 B：可动铰 C：固定端 D：光滑面2.只限物体垂直于支承面方向地移动,不限制物体其它方向运动地支座称（）支座.A：固定铰 B：可动铰 C：固定端 D：光滑面3.既限制物体任何方向运动,又限制物体转动地支座称（）支座. A：固定铰 B：可动铰 C：固定端 D：光滑面4.平面汇交力系地力多边形如下图,平衡力系地力多边形为哪一个图（）.12A ：图AB ：图BC ：图CD ： 图D5.下图中AB 两物体固定连接,受力P 作用,则AB 两物体（ ）.A ：平衡B ：不一定C ：不平衡6.平面汇交力系平衡地必要和充分条件是该力系地（ ）为零. A ：合力 B ：合力偶 C ：主矢 D ：主矢和主矩7.平面力偶系合成地结果是一个（ ）.A ：合力B ：合力偶C ：主矩D ：主矢和主矩 8.图示力F=2KN 对Ａ点之矩为（ ）kN ·m.A ：2B ：4C ：－2D ：－49．平面上由四个大小相等地力组成二对力偶,如图1-1所示,设每一力地大小为P,且沿正方形边长作用,正方形地边长为a,则合力偶矩为（ ）. （A ）0 （B ）4Pa （C ）Pa （D ）2Pa 10．大小相等地四个力,作用在同一平面上且力地作用线交于一点C,试比较四个力对平面上点O 地力矩,哪个力对O 点之矩最大？（ ）（A ）力P 1 （B ）力P 2 （C ）力P 3 （D ）力P 4四.作图题1.画出梁ABC 地受力图.2.用三力汇交定理画图示刚架整体地受力图.五.支架由杆AB.AC 构成,A.B.C 三处都是铰链,在A 点挂重量为G=20kn 地重物,用几何作图法求杆AB.AC 所受地力.六.如图,已知挡土墙自重G1=70kn,垂直土压力G2=120kn,水平土压力P=100kn,试分别求此三力对A 点地矩,并验算此挡土墙会不会倾翻.PP PP 图1-1P 3。
建筑力学试卷及答案3套
《建筑力学》课程试卷1一、填空题（每空1分，共计20分）1．平衡是物体机械运动的一种特殊形式，指物体相对于地球处于或的状态。
2．力的、和构成力的三要素。
3．约束反力的方向总是与物体的运动或运动趋势的方向。
4．力偶的、和构成力偶的三要素。
5．主动力的合力作用线在摩擦角范围内，物体总能保持静止而与主动力的大小无关，此现象称为。
6．变形固体在外力作用下会产生两种不同性质的变形，外力消除后，变形随之消失为变形；外力消除变形不消失则是变形。
7．杆件变形的基本形式有、、和等四种。
8．求解杆件内力的基本方法是法。
9．构件的承载能力包括、和等三个方面。
二、判断题（每题2分，共计14分）1．（）力对物体的作用，是不会在产生外效应的同时也产生内效应的。
2．（）当力沿其作用线移动时，不会改变力对某点的矩。
3．（）在求解平衡问题时，未知力的计算结果若为负值，则说明该力实际方向与假设方向相反。
4．（）在平面一般力系求解平衡问题时，若使用三力矩式，则要求三个矩心不能在同一条直线上。
5．（）轴力图可显示出杆件各段内横截面上轴力的大小，但不能反映该段伸长还是缩短。
6．（）在弹性范围内，正应力与线应变成正比。
7．（）内力大的横截面一定是危险截面。
三、画图题（共计16分）1. 画出杆件AB 的受力图。
（6分）W绳CB2．画出图示轴向拉压杆的轴力图（10分）15kN 9kN 6kNF N 图F N 图四、计算题（共计50分）1.求梁及刚架的支座反力。
（22分） ⑴ 支座A 、B ⑵ 固定端支座A⑶ 支座A 、B2．计算图示平面图形的形心坐标。
（10y3m 3m3．一木柱受力如右图所示。
柱的横截面为边长200 mm 的正方形，材料可认为符合胡克定律，其弹性模量 E = 104 MPa ，若不计柱的自重，试求下列各项：（18分）⑴作轴力图；（3分） ⑵各段柱内横截面上的应力；（5分）⑶各段柱内的纵向线应变；（5分） ⑷柱的总变形。
（5分）F N 图《建 筑 力 学》课程试卷2一、填空题（每空1分，共计20分）1．右图所示图形对y 轴的静矩为； 对z 轴的惯性矩为；对z 和y 轴的 惯性积为。
建筑力学考试题及答案(试卷四)(建筑、土木工程类专业)
建筑力学考试题及答案（试卷四）
（建筑、土木工程类专业）
每小题25分（总分100分）。
1、如图7-16所示，正方形的混凝土柱，其横截面边长为b=200mm，其基底为边长a=1m的正方形混凝土板。
柱受轴向压力F=100kN，假设地基对混凝土板的反力为均匀分布，混凝土的许用切应力[τ]=1.5MPa，试问若使柱不致穿过混凝土板，所需的最小厚度δ应为多少？
图7-16
2、如图7-17所示，厚度δ=6mm的两块钢板用三个铆钉连接，已知F=50kN,已知连接件的许用切应力[τ]=100MPa，[ c]= 280MPa，试确定铆钉直径d。
图7-17
3、试用截面法求图7-18所示两轴各段的扭矩M n。
图7-18
4、图7-19所示一圆轴，直径D=110mm，力偶矩M e=14kN·m，材料的容许剪应力[τ]=70MPa，试校核该轴的强度。
图7-19。
