实验七 溶液吸附法测定固体比表面积
溶液吸附法测定固体比表面积实验报告
实验目的：1.了解固体比表面积的测定方法；2.掌握溶液吸附法的原理和操作步骤；3.掌握实验数据的处理和结果分析方法。
实验原理：1.固体比表面积是指单位质量的固体样品所具有的表面积，通常用平方米/克来表示；2.溶液吸附法是利用气体或液体在样品表面上的吸附作用来测定固体比表面积的一种方法；3.溶液吸附法的基本原理是通过在较低温度下，用已知浓度的试剂溶液对固体样品进行吸附，然后通过测定吸附剂溶液中溶质的浓度变化，计算出固体比表面积。
实验仪器和药品：1.比表面积测定仪；2.甲醛溶液；3.乙二醇溶液。
实验步骤：1.将测定仪清洗干净，并将样品装入测定仪中；2.根据实验要求，选择合适的试剂溶液，并将溶液装入测定仪；3.在恒定温度下，将溶液加入测定仪中，并记录下溶质浓度变化的数据；4.根据实验数据，计算出固体比表面积。
实验数据处理与结果分析：1.将实验得到的数据进行整理和处理，获得准确的吸附剂溶液中溶质浓度变化曲线；2.根据吸附剂溶液中溶质浓度的变化，计算出固体的比表面积；3.对比不同样品的比表面积数据，进行结果分析和讨论。
结论：在本实验中，我们通过溶液吸附法成功地测定了固体样品的比表面积，并获取了准确的实验数据。
通过对比不同样品的比表面积数据，可以得出结论：溶液吸附法是一种简单、快捷、准确的测定固体比表面积的方法。
我们还发现不同样品的比表面积差异较大，说明样品的性质和制备方法对比表面积有较大的影响。
实验中存在的问题和改进方法：1.实验中部分数据出现了较大的误差，可能是由于实验操作不规范或仪器设备故障引起的。
在以后的实验中，应该加强对仪器设备的维护和保养，同时要注意在实验操作过程中要严格按照操作规程进行；2.在实验操作中，应该严格控制实验条件，确保溶液的浓度和温度等因素的稳定，从而获得更加准确可靠的实验数据。
实验的意义和应用价值：1.固体比表面积是一个重要的物理学特性参数，对于催化剂、吸附剂等材料的性能评价具有重要意义；2.溶液吸附法作为一种常用的测定固体比表面积的方法，具有操作简单、结果准确和易于控制实验条件等优点，因此具有较高的实用价值和广泛的应用前景。
固体在溶液中的吸附
实验报告 溶液吸附法测固体比表面积一．实验目的1． 用次甲基蓝水溶液吸附法测定颗粒活性炭的比表面积 2． 了解溶液吸附法测定比表面积的基本原理二．实验原理对于比表面积很大的多孔性或高度分散的吸附剂，像活性炭和硅胶等，在溶液中有较强的吸附能力。
由于吸附剂表面结构的不同，对不同的吸附质有着不同的相互作用，因而，吸附剂能够从混合溶液中有选择地把某一种溶质吸附。
这种吸附能力的选择性在工业上有着广泛的应用，如糖的脱色提纯等。
吸附能力的大小常用吸附量Г表示。
Г通常指每克吸附剂上吸附溶质的量。
在恒定的温度下，吸附量和吸附质在溶液中的平衡浓度c 有关，弗朗特里希从吸附量和平衡浓度的关系曲线，得一经验方程1n xkc mΓ== ⑴ 式中：x 为吸附溶质的量，以mol 为单位；m 为吸附剂的质量，以g 为单位；c 为吸附平衡时溶液的浓度，以mo l ·dm -3为单位；k 和n 都是经验常数，由温度、溶剂、吸附质的性质所决定（一般n>1）。
将⑴式取对数，可得下式131311lglg lgn nnck mol g n mol dm moldm g ----Γ=+ ⑵因此根据方程以lg[Γ/(1mol g -)]对[lgc/(3mol dm -)]作图，可得一直线，由斜率和截距可求得n 及k 。
⑴式纯系经验方程式，只适用于浓度不太大和不太小的溶液。
从表面上看，k 为c=13mol dm -时的Г，但这时⑴式可能已不适用。
一般吸附剂和吸附质改变时，n 改变不大而k 值变化很大。
朗格缪尔吸附方程式系基于吸附过程的理论考虑，认为吸附是单分子层吸附，即吸附剂一旦被吸附质占据之后，就不能再吸附；在吸附平衡时，吸附和脱附达成平衡。
设∞Γ为饱和吸附量，即表面被吸附质铺满单分子层时的吸附量。
在平衡浓度为c 时的吸附量Г由 式1cKcK∞Γ=Γ+ ⑶表示。
将⑶式重新整理，可得11c c K ∞∞=+ΓΓΓ ⑷做c/Г对c 的图，得一直线。
亚甲基蓝~固体比表面积的测定——溶液吸附法
固体比表面积的测定——溶液吸附法一、目的要求1. 学会用次甲基蓝水溶液吸附法测定活性炭的比表面积。
2. 了解郎缪尔单分子层吸附理论及溶液法测定比表面积的基本原理。
二、基本原理溶液的吸附可用于测定固体比表面积。
次甲基蓝是易于被固体吸附的水溶性染料，研究表明，在一定浓度范围内，大多数固体对次甲基蓝的吸附是单分子层吸附，符合郎缪尔吸附理论。
郎缪尔吸附理论的基本假设是：固体表面是均匀的，吸附是单分子层吸附，吸附剂一旦被吸附质覆盖就不能被再吸附；在吸附平衡时候，吸附和脱附建立动态平衡；吸附平衡前，吸附速率与空白表面成正比，解吸速率与覆盖度成正比。
设固体表面的吸附位总数为N ，覆盖度为θ，溶液中吸附质的浓度为c ，根据上述假定，有吸附速率: r 吸 = k 1N (1-θ)c (k 1为吸附速率常数) 脱附速率: r 脱 = k -1N θ (k -1为脱附速率常数)当达到吸附平衡时: r 吸 = r 脱 即 k 1N (1-θ)c = k -1N θ由此可得: c K cK 吸吸+=1θ (2-25-1)式中K 吸=k 1/k -1称为吸附平衡常数，其值决定于吸附剂和吸附质的性质及温度，K 吸值越大，固体对吸附质吸附能力越强。
若以Γ表示浓度c 时的平衡吸附量，以Γ∞表示全部吸附位被占据时单分子层吸附量，即饱和吸附量，则: θ =Γ /Γ∞带入式(2-25-1)得 cK cK 吸吸+=∞1ΓΓ (2-25-2)整理式(2-25-2)得到如下形式c K c∞∞+=ΓΓΓ11吸 (2-25-3)作c /Γ～c 图，从直线斜率可求得Γ∞，再结合截距便可得到K 吸。
Γ∞指每克吸附剂对吸附质的饱和吸附量(用物质的量表示)，若每个吸附质分子在吸附剂上所占据的面积为σA ，则吸附剂的比表面积可以按照下式计算S =Γ∞L σA (2-25-4)式中S 为吸附剂比表面积，L 为阿伏加德罗常数。
次甲基蓝的结构为：阳离子大小为17.0 ×7.6× 3.25 ×10-30 m3次甲基蓝的吸附有三种取向：平面吸附投影面积为135×10–20m 2，侧面吸附投影面积为75×10–20m 2，端基吸附投影面积为39×10–20m 2。
固体比表面积的测定
固体比表面积的测定——溶液吸附法一、目的要求1. 学会用次甲基蓝水溶液吸附法测定活性炭的比表面积。
2. 了解郎缪尔单分子层吸附理论及溶液法测定比表面积的基本原理。
二、基本原理溶液的吸附可用于测定固体比表面积。
次甲基蓝是易于被固体吸附的水溶性染料，研究表明，在一定浓度范围内，大多数固体对次甲基蓝的吸附是单分子层吸附，符合郎缪尔吸附理论。
郎缪尔吸附理论的基本假设是：固体表面是均匀的，吸附是单分子层吸附，吸附剂一旦被吸附质覆盖就不能被再吸附；在吸附平衡时候，吸附和脱附建立动态平衡；吸附平衡前，吸附速率与空白表面成正比，解吸速率与覆盖度成正比。
设固体表面的吸附位总数为N ，覆盖度为θ，溶液中吸附质的浓度为c ，根据上述假定，有吸附速率: r 吸 = k 1N (1-θ)c (k 1为吸附速率常数) 脱附速率: r 脱 = k -1N θ (k -1为脱附速率常数)当达到吸附平衡时: r 吸 = r 脱 即 k 1N (1-θ)c = k -1N θ由此可得: c K cK 吸吸+=1θ (2-25-1)式中K 吸=k 1/k -1称为吸附平衡常数，其值决定于吸附剂和吸附质的性质及温度，K 吸值越大，固体对吸附质吸附能力越强。
若以Γ表示浓度c 时的平衡吸附量，以Γ∞表示全部吸附位被占据时单分子层吸附量，即饱和吸附量，则: θ =Γ /Γ∞带入式(2-25-1)得 cK cK 吸吸+=∞1ΓΓ (2-25-2)整理式(2-25-2)得到如下形式c K c∞∞+=ΓΓΓ11吸 (2-25-3)作c /Γ～c 图，从直线斜率可求得Γ∞，再结合截距便可得到K 吸。
Γ∞指每克吸附剂对吸附质的饱和吸附量(用物质的量表示)，若每个吸附质分子在吸附剂上所占据的面积为σA ，则吸附剂的比表面积可以按照下式计算S =Γ∞L σA (2-25-4)式中S 为吸附剂比表面积，L 为阿伏加德罗常数。
次甲基蓝的结构为：阳离子大小为17.0 ×7.6× 3.25 ×10-30 m3次甲基蓝的吸附有三种取向：平面吸附投影面积为135×10–20m 2，侧面吸附投影面积为75×10–20m 2，端基吸附投影面积为39×10–20m 2。
实验七 溶液吸附法测定固体比表面积
实验七溶液吸附法测定固体比表面积一、实验目的1．用次甲基蓝水溶液吸附法测定颗粒活性碳的比表面。
2．了解Langmuir单分子层吸附理论及溶液法测定比表面的基本原理。
3．了解722型光电分光光度计的基本原理并熟悉其使用方法。
二、实验原理根据光吸收定律，当入射光为一定波长的单色光时，某溶液的吸光度与溶液中有色物质的浓度及溶液层的厚度成正比：A＝lg（I0／I）＝KCL式中A为吸光度，I0为入射光强度，I为透射光强度，K为消光系数，c为溶液浓度，L为液层厚度。
一般来说光的吸收定律可适用于任何波长的单色光，但同一种溶液在不同波长所测得的吸光度不同，如果把吸光度A对波长λ作图可得到溶液的吸收曲线，为了提高测量的灵敏度，工作波长一般选在A值最大处。
次甲基蓝在可见区有两个吸收峰，445nm和Array 665nm；但在445nm处，活性碳吸附对吸收峰有很大的干扰，故本实验选用的工作波长为665nm。
水溶液染料的吸附已用于固体比表面的测定，在所有染料中次甲基蓝具有最大的吸附倾向。
研究表明，在一定的浓度范围之内，大多数固体对次甲基蓝的吸附是单分子吸附，即符合朗格缪尔型（图7—1）。
但当原始溶液的浓度过高时，会出现多分子层吸附，而如果平衡后的浓度过低，吸附又不能达到饱和，因此原始溶液的浓度以及吸附平衡后的浓度都应选择在适当的范围之内，本实验原始溶液的浓度为0.2％左右，平衡溶液浓度不小于0.1％。
次甲基蓝具有以下矩形平面结构：阳离子大小为17.0×7.6×3.25×10－30m２。
次甲基蓝的吸附有三种取向：平面吸附投影面积为135×10－20m2；侧面吸附投影面积为75×10－20m2；端基吸附投影面积为39×10－20m2；；对于非石墨型的活性碳，次甲基蓝是以端基吸附取向。
根据实验结果推算，在单层吸附的情况下，1毫克次甲基蓝复盖的面积可按2.45米2计算。

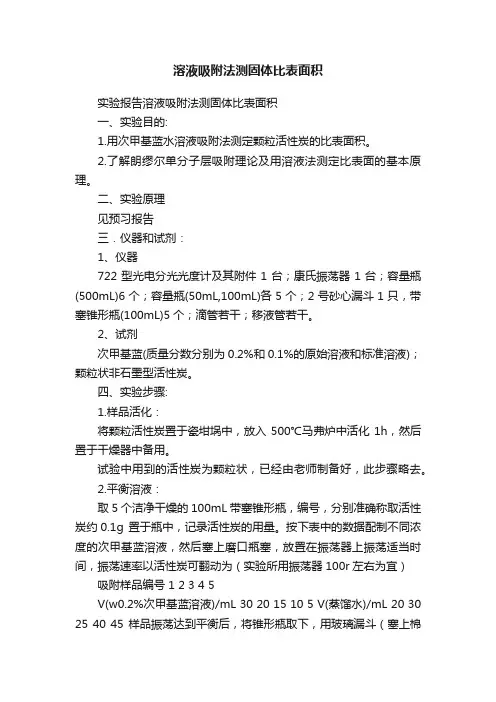

溶液吸附法测固体比表面积
溶液吸附法测固体比表面积实验报告溶液吸附法测固体比表面积一、实验目的:1.用次甲基蓝水溶液吸附法测定颗粒活性炭的比表面积。
2.了解朗缪尔单分子层吸附理论及用溶液法测定比表面的基本原理。
二、实验原理见预习报告三．仪器和试剂：1、仪器722型光电分光光度计及其附件1台；康氏振荡器1台；容量瓶(500mL)6个；容量瓶(50mL,100mL)各5个；2号砂心漏斗1只，带塞锥形瓶(100mL)5个；滴管若干；移液管若干。
2、试剂次甲基蓝(质量分数分别为0.2%和0.1%的原始溶液和标准溶液)；颗粒状非石墨型活性炭。
四、实验步骤:1.样品活化：将颗粒活性炭置于瓷坩埚中，放入500℃马弗炉中活化1h，然后置于干燥器中备用。
试验中用到的活性炭为颗粒状，已经由老师制备好，此步骤略去。
2.平衡溶液：取5个洁净干燥的100mL带塞锥形瓶，编号，分别准确称取活性炭约0.1g 置于瓶中，记录活性炭的用量。
按下表中的数据配制不同浓度的次甲基蓝溶液，然后塞上磨口瓶塞，放置在振荡器上振荡适当时间，振荡速率以活性炭可翻动为（实验所用振荡器100r左右为宜）吸附样品编号 1 2 3 4 5V(w0.2%次甲基蓝溶液)/mL 30 20 15 10 5 V(蒸馏水)/mL 20 30 25 40 45 样品振荡达到平衡后，将锥形瓶取下，用玻璃漏斗（塞上棉花）过滤，得到吸附平衡后溶液。
分别量取滤液1g，放入500mL容量瓶中，并用蒸馏水稀释至刻度，待用。
3.原始溶液为了准确称取质量分数约为0.2%的次甲基蓝原始溶液（此浓度为一近似值，故需进一步测量），称取1g溶液放入500mL容量瓶中，并用蒸馏水稀释至刻度，待用。
4.次甲基蓝标准溶液的配制用移液管吸取0.5mL，1mL，1.5mL，2mL，2.5mL质量分数0.01%标准次甲基蓝溶液于100mL容量瓶中。
用蒸馏水稀释至刻度，即得2×10-6、4×10-6、6×10-6、8×10-6、10×10-6的标准溶液，待用。
溶液吸附法测定固体比表面积之欧阳音创编
中级化学实验报告实验名称：溶液吸附法测定固体比表面积一、实验目的1．用亚甲基蓝水溶液吸附法测定活性炭、硅藻土、碱性层析氧化铝的比表面积。
2．掌握溶液吸附法测定固体比表面积的基本原理和测定方法。
3．了解溶液吸附法测定固体比表面积的优缺点。
二、实验原理测定固体物质比表面的方法很多，常用的有BET低温吸附法、电子显微镜法和气相色谱法等，不过这些方法都需要复杂的装置，或较长的时间。
而溶液吸附法测定固体物质比表面，仪器简单，操作方便，还可以同时测定许多个样品，因此常被采用，但溶液吸附法测定结果有一定误差。
其主要原因在于：吸附时非球型吸附层在各种吸附剂的表面取向并不一致，每个吸附分子的投影面积可以相差很远，所以，溶液吸附法测得的数值应以其它方法校正之。
然而，溶液吸附法常用来测定大量同类样品的相对值。
溶液吸附法测定结果误差一般为10%左右。
根据光吸收定律，当入射光为一定波长的单色光时，某溶液的吸光度与溶液中有色物质的浓度及溶液层的厚度成正比(5)式中，A为吸光度，I0为入射光强度，I为透过光强度，为吸光系数，b为光径长度或液层厚度，c为溶液浓度。
亚甲基蓝溶液在可见区有2个吸收峰：445nm和665nm。
但在445nm处活性炭吸附对吸收峰有很大的干扰，故本试验选用的工作波长为665nm，并用分光光度计进行测量。
水溶性染料的吸附已广泛应用于固体物质比表面的测定。
在所有染料中，亚甲基蓝具有最大的吸附倾向。
研究表明，在大多数固体上，亚甲基蓝吸附都是单分子层，即符合朗格缪尔型吸附。
但当原始溶液浓度较高时，会出现多分子层吸附，而如果吸附平衡后溶液的浓度过低，则吸附又不能达到饱和，因此，原始溶液的浓度以及吸附平衡后的溶液浓度都应选在适当的范围内。
本实验原始溶液浓度为100ppm左右，平衡溶液浓度不小于10ppm。
亚甲基蓝具有以下矩形平面结构：亚甲基蓝分子的平面结构如图所示。
阳离子大小为1.70×10-10m×76×10-10m×325×10-10m。
溶液吸附法测量固体物质的比表面积(详细参考)
实验十 溶液吸附法测量固体物质的比表面积一、实验目的：1.了解溶液吸附法测定固体比表面的原理和方法。
2.用溶液吸附法测定活性炭的比表面。
3.掌握分光光度计工作原理及操作方法。
二、实验原理：本实验采用溶液吸附法测定固体物质的比表面。
在一定温度下，固体在某些溶液中吸附溶质的情况可用Langmuir 单分子层吸附方程来处理。
其方程为KcKcm+Γ=Γ1式中：Γ为平衡吸附量，单位质量吸附剂达吸附平衡时，吸附溶质的物质的量（mol ·g-1）；Γm 为饱和吸附量，单位质量吸附剂的表面上吸满一层吸附质分子时所能吸附的最大量（mol ·g-1）；c 为达到吸附平衡时，吸附质在溶液本体中的平衡浓度（mol ·dm-3）；K 为经验常数，与溶质（吸附质）、吸附剂性质有关。
吸附剂比表面S 比 ： S 比 ＝ΓmLA式中：L 是阿伏加德罗常数；A 是每个吸附质分子在吸附剂表面占据的面积。
配制不同吸附质浓度c0的样品溶液，测量达吸附平衡后吸附质的浓度c ，用下式计算各份样品中吸附剂的吸附量mVc c )(0-=Γ 式中：c0是吸附前吸附质浓度（mol ·dm-3）；c 是达吸附平衡时吸附质浓度（mol ·dm-3）；V 是溶液体积（dm3）；m 是吸附剂质量（g ）。
Langmuir 方程可写成Kc cm m Γ+Γ=Γ11 根据改写的Langmuir 单分子层吸附方程，作Γc～c 图，为直线，由直线斜率可求得Γm甲基兰的摩尔质量为373.9g ·mol -1。
假设吸附质分子在表面是直立的，A 值取为1.52×10-18m 2。
三、实验步骤：1.样品活化2.溶液吸附取5只洗净的干燥的带塞锥形瓶编号，分别用分析天平准确称取活化过的活性炭0.1g ，至于瓶中，分别配置五种浓度的次甲基蓝50ml ，振荡4-6h ，分别移取滤液2ml 放入250ml 容量瓶中，并定容，待用； 3.原始溶液处理4.次甲基蓝标准溶液的配制用移液管分别移取0.4、0.6、0.6、1.0、1.2、1.4ml 的0.3126×10-3mol/L 标准次甲基蓝溶液于100ml 容量瓶中，用蒸馏水稀释至刻度，待用； 5.工作波长的选择：665nm 6.测量吸光度四、数据记录及处理：1.实验基础数据2.作A-CA3.求次甲基蓝原始溶液的浓度和平衡溶液的浓度 C 将实验测定的稀释后原始溶液的吸光度，从 A —C 工作曲线上查得对应的浓度，然后乘以稀释倍数 100，即为原始溶液的浓度；计算得：0.0019 mol/L 将实验测定的各个稀释后的平衡溶液吸光度，从 A —C 工作曲线上查得对应的浓度，然 4．计算吸附溶液的初始浓度 C 05．计算吸附量由平衡浓度 C 及初始浓度 C 0数据，由Γ=（C-C 0）V/m6．作朗缪尔吸附等温线：以Γ 为纵坐标，C 为横坐标0.0400.0420.0440.0460.0480.0500.0520.0540.0560.0580.060吸附量ΓC/(mol/L)7.求饱和吸附量作C/Γ-C 图，由图求得饱和吸附量Γ∞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七溶液吸附法测定固体比表面积
一、实验目的
1．用次甲基蓝水溶液吸附法测定颗粒活性碳的比表面。
2．了解Langmuir单分子层吸附理论及溶液法测定比表面的基本原理。
3．了解722型光电分光光度计的基本原理并熟悉其使用方法。
二、实验原理
根据光吸收定律，当入射光为一定波长的单色光时，某溶液的吸光度与溶液中有色物质的浓度及溶液层的厚度成正比：
A＝lg（I0／I）＝KCL
式中A为吸光度，I0为入射光强度，I为透射光强度，K为消光系数，c为溶液浓度，L为液层厚度。
一般来说光的吸收定律可适用于任何波长的单色光，但同一种溶液在不同波长所测得的吸光度不同，如果把吸光度A对波长λ作图可得到溶液的吸收曲线，为了提高测量的灵敏度，工作波长一般选在A值最大处。
次甲基蓝在可见区有两个吸收峰，445nm和Array 665nm；但在445nm处，活性碳吸附对吸收峰有很
大的干扰，故本实验选用的工作波长为665nm。
水溶液染料的吸附已用于固体比表面的测
定，在所有染料中次甲基蓝具有最大的吸附倾向。
研究表明，在一定的浓度范围之内，大多数固体对
次甲基蓝的吸附是单分子吸附，即符合朗格缪尔型
（图7—1）。
但当原始溶液的浓度过高时，会出现
多分子层吸附，而如果平衡后的浓度过低，吸附又
不能达到饱和，因此原始溶液的浓度以及吸附平衡
后的浓度都应选择在适当的范围之内，本实验原始溶液的浓度为0.2％左右，平衡溶液浓度
不小于0.1％。
次甲基蓝具有以下矩形平面结构：
阳离子大小为17.0×7.6×3.25×10－30m２。
次甲基蓝的吸附有三种取向：平面吸附投影面积为135×10－20m2；侧面吸附投影面积为75×10－20m2；端基吸附投影面积为39×10－20m2；；对于非石墨型的活性碳，次甲基蓝是以端基吸附取向。
根据实验结果推算，在单层吸附的情况下，1毫克次甲基蓝复盖的面积可按2.45米2计算。
测定固体比表面的方法很多，常用的有BET低温吸附法、电子显微镜法、气相色谱法等，这些方法都需要复杂的装置，或较长的实验时间，而溶液法测比表面仪器简单，操作方便，还可同时测定许多样品，因此也常被采用，但溶液法的测定结果有一定的相对误差，其主要原因在于，吸附时非球形吸附质在各种吸附剂表面的取向并不都一致，因此，每个吸附质分子的投影面积可以相差很远，所以，溶液吸附法测的数值应以其它方法校正之，然而溶液法常可用来测定大量同类样品的表面积的相对值。
溶液法的测定误差一般为10％左右。
此外，也可用苯酚或硬脂酸作为吸附质来测比表面。
三、仪器与试剂
72型光电分光光度计及其附件一套；配有磨口玻璃塞的100ml的三角烧瓶2只；100ml 三角烧杯2只，离心管两支；
康氏振荡器1台，次甲基蓝溶液：0.2％左右原始溶液；浓度约0.01％标准溶液；
容量瓶100ml 3只，1000ml 3只；颗粒状非石墨型活性碳。
四、实验步骤
一、活化活性炭样品：（已做好！直接从干燥器内取用，及时盖上盖子）
二、取两只带塞磨口锥形瓶，分别加入称量0.1g活性炭(准确至±0.0002克,分别记下准确质量），按下表加入次甲基蓝和去离子水，振荡一小时。
吸附样品编号 1 2
0.2%次甲基蓝体积mL 25 25
去离子水 mL 25 25
三、配制次甲基蓝标准溶液在100mL容量瓶中
准确称取1g，2g，3g，4g，5g（(准确至±0.0001克,分别记下准确质量）0.01%的标准次甲基蓝溶液，定容，配制1，2，3，4，5号标准溶液标准溶液。
四、选择工作波长：对于次甲基蓝溶液，一般吸附波长应选择655nm，由于各台分光光度计波长略有差别。
用3号标准溶液在640nm～680nm范围每5nm测量吸光度（640、645、650、655、660、665、670、675、680），以吸光度最大时的波长作为工作波长，实验报告中作吸收曲线。
五、测量标准溶液的吸光度：以蒸馏水为空白。
测量时每个样品须二次读数，取平均值，实验报告中作工作曲线。
六、原始溶液的稀释：用移液管准确移取原始溶液（0.2%）1 mL，放入500 mL容量瓶中，用蒸馏水稀释至刻度。
七、测定稀释后的原始溶液（六）的吸光度，测量时须二次读数，取平均值
八、带塞磨口锥形瓶振荡一小时后，吸附后平衡液放入离心管中离心5分钟，用移液管准确移取离心液2 mL，放入500 mL容量瓶中，用蒸馏水稀释至刻度。
九、测定稀释后的平衡溶液（八）的吸光度，测量时须二次读数，取平均值
五、数据记录与处理
（一）数据记录
1、活性炭样品质量
1# W1= g 2# W1= g
选择工作波长
波长（nm） 640 645 650 655 660 665 670 675 680 吸光度
2、工作曲线测定
次甲基蓝标准溶液 吸光度
1号溶液 1
2 平均 2号溶液 3号溶液 4号溶液 5号溶液
3、稀释后原始溶液和稀释后平衡溶液的吸光度
溶液
吸光度
稀释后原始溶液 1 2 平均 稀释后平衡溶液 1# 稀释后平衡溶液2#
（二） 数据处理 1、绘制吸收曲线 2．绘制工作曲线
以五个次甲基蓝标准溶液之浓度对吸光度作A －c 图，得一直线即工作曲线。
3．求次甲基原始溶液浓度c0和平衡溶液浓度c
将实验测得的原始溶液稀释液的吸光度从工作曲线上查得对应浓度再乘上稀释倍数500，即为c0。
将实验测得的平衡溶液稀释液的吸光度从工作曲线上查得对应浓度再乘上稀释倍数500，即为c 4．计算比表面积
将实验测定数据代入下式：
45.2)(0××−=
W
G
c c A
式中A 为比表面积（m2／g ），c0为原始溶液浓度（％），c 为平衡溶液浓度（％），G 为溶液加入量（mg ），W 为样品重量（g ），2.45是1mg 次甲基蓝可覆盖活性炭样品的面积（m 2）（对活性炭而言）。
六、思考题 1．为什么次甲基蓝原始溶液浓度要选择在0.2％左右，吸附平衡后的次甲基蓝溶液浓度要在
0.1％左右？若吸附后浓度太低在实验操作方面应如何改动？
2．用分光光度计测次甲基蓝溶液吸光度时，为什么还要将溶液浓度稀释到ppm 级浓度才进行测量？
说明：1、表、图分别写出名称。
2、数据结果要有具体的计算和处理过程
3、每张实验报告都要写明实验名称、日期、姓名、学号、指导教师等。
4、实验报告字迹清楚，不准涂改。
5、实验一个星期后在做下一个实验前交实验报告，不得拖延。
6、重做的实验报告要及时交给实验老师，否则该实验不得分。
7、每个实验共计100分，预习报告满分10分，实验操作满分40决定分，
实验报告（报告的书写及讨论或论证情况）满分10分，实验结果（指数据处理和
实验结果）满分40分。
