创思电子配线架-智能布线管理系统
浅谈电子配线架智能布线管理系统
布 线 系 统 与 智 能 管 理 联 系 在 一 起 的 系 统 。 通 过 智 能布 线 系统 ； 络 连 接 的架 构及 其 变化 网
２ 电子配线架智能布线 系统的构成
经 过 多 年 的 发 展 和 完 善 ， 电 子 配 线 架 智
自动 传 给 系统 管 理软 件 ，管 理 系统 将 收 到 的
都 有 Ｌ Ｄ 指 示 灯 。 Ｌ Ｄ 指 示 灯 为 执 行 现 场 Ｅ Ｅ 操 作 提 供 重 要 的 依 据 ，和 传 统 布 线 系 统 相 比 ， 大 大 提 高 了现 场 操 作 的 准 确 性 和 高 效 性 。 管
能 依 靠 手 工 对 管 理 记 录 进 行 更 新 ，设 备 和 连
时 采 用 一 种 布 线 箱 取 代 传 统 配 线 架 的方 案 ， 跳 线 则 完 全 采 用 电 子 化 ，跳 线 操 作 时 只 需 通 过 软 件 ，没 有 实 际 跳 线 的 插 拔 。 这 种 电 子 配
４４ 智能建筑与城市信息
２ １ 年 第８期 总第１ ５ ００ ６ 期
构 、 自动 识 别 网络 和 拓扑 结 构 、侦 测 非 法设
同 时 ， 连 接 变 化 后 ， 新 的 网 络 结 构 便 会 被 管 理 软 件 所 自动 记 录 ，不 会 有 遗 漏 或 延 迟
等情 况 。
备 的 侵 入 、 持 Ｐ Ｘ系 统 、 持 Ｉ 电话 系 统 、 支 Ｂ 支 Ｐ 搜 索 功 能 、报 告 功 能 、 资 产 管 理 和 其 他 智 能
系统 的结合 。
（ ２）控 制 工 作 任 务 （ 比如 跳 线 等 ） 执 行 的
智 能 型 配 线 架 相 比 较 传 统 型 配 线 架 的 另
电子配线架智能布线系统的优势
电子配线架智能布线系统的优势电子配线架智能布线系统的优势主要体现在以下几个方面：1、实时监测端到端网络连接电子配线架智能布线系统采用智能型配线架和智能型跳线，每个端口都包含电子信息。
智能型铜缆配线架的端口采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，和传统布线系统的RJ-45相比，只有第9帧多了一根铜芯，并没有改变原来RJ-45的结构。
智能型铜缆跳线同样采用标准RJ-45，最左侧的第0帧位备用，中间8芯(第1帧位至第8帧位)用于通讯，最右侧的第9帧位则用于智能管理，也并没有改变原来RJ-45的结构。
因此智能型铜缆配线架和传统型铜缆配线架可以互相通用，智能型铜缆跳线和传统型铜缆跳线也可以互相通用。
智能型光缆配线架只在传统型光缆配线架端口上增加独立的一帧位则用于智能管理，光缆跳线也同样增加独立的一帧位则用于智能管理因此智能型光缆配线架和传统型光缆配线架也可以互相通用，智能型光缆跳线和传统型光缆跳线也可以互相通用。
当智能型跳线插入或拔出智能型配线架的端口时候，端口的电子信息及其连接或断开的信息就可以即使地通过管理设备传达到管理软件，可以通过声光邮件等形式对紧急事件进行报警，管理人员就也及时知道网络连接的变化，对其进行报警处理。
同时，连接变化后，新的网络结构便会被管理软件所自动记录，不会有遗漏或延迟等情况。
2、控制工作任务(比如跳线等)的执行智能型配线架相比较传统型配线架的另一个不同点就是，智能型配线架每个端口上都有LED指示灯。
LED 指示灯为执行现场操作提供重要的依据，和传统布线系统相比，大大提高了现场操作的准确性和高效性。
管理人员可以通过软件将需要执行的任务(比如跳线等)下达到每个管理设备，继而下达到配线架。
操作人员到达现场后，只需要根据LED指示灯的示意操作，就可以保证其准确率，节省大量的时间，进行高效的管理。
如果操作人员的操作有误，系统会通过LED指示灯提示操作人员，管理人员也可以即时通过软件的报警功能得知。

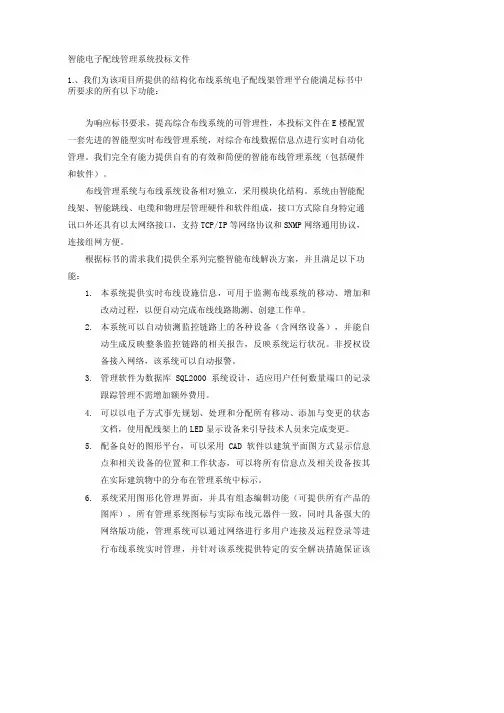

智能电子配线管理系统
主机模块和 LED 显示放大
符合的标准 界面
安全性 EMC 下行
串行口
UL 60950, EN 60950
EN-55022, FCC Part 15 Class A, EN-55024
1 – 4 Ports
Standard
RS-485, Full – Duplex
Connector Shielded RJ-45 socket
1. 本系统提供实时布线设施信息，可用于监测布线系统的移动、增加和 改动过程，以便自动完成布线线路勘测、创建工作单。
2. 本系统可以自动侦测监控链路上的各种设备（含网络设备），并能自 动生成反映整条监控链路的相关报告，反映系统运行状况。非授权设 备接入网络，该系统可以自动报警。
3. 管理软件为数据库 SQL2000 系统设计，适应用户任何数量端口的记录 跟踪管理不需增加额外费用。
6. 系统采用图形化管理界面，并具有组态编辑功能（可提供所有产品的 图库），所有管理系统图标与实际布线元器件一致，同时具备强大的 网络版功能，管理系统可以通过网络进行多用户连接及远程登录等进 行布线系统实时管理，并针对该系统提供特定的安全解决措施保证该
管理系统的安全可靠； 7. 该管理系统具备对信息点及相关设备信息的查询，定位，增加，删
除，更新等功能，以及对实时事件、历史事件、报表等的自动生成、 记录、检索、编辑等功能。 8. 异常断电或系统故障后，该系统能够自动重新扫描，同步数据库系统 中线缆端口的记录，能跟踪点到点的连接功能，信息点功能及用户记 录及查询功能。 9. 在网络设备条件支持的情况下，任何因硬件（如跳线变动，异常连接 等）连接变化或中断而导致的网络连接变动，都能根据网管人员的需 要现场提供灯光显示通断连接方式以及断点信息并且在服务器端同时 报警，自动生成电子邮件抄送相关人员，并且可以将信息发送到相应 的寻呼机和手提电话上（短信或语音）。 10. 针对智能布线系统产生的所有日志和记录可以定期实施备份， 保证历 史数据可以通过布线系统进行恢复和真实再现。 11. 根据用户的需求可对历史数据定制特定的功能，如图形显示，报表条 件组合查询等，并可将历史数据采用多种方式输出。并可支持二次开 发。 12. 智能布线系统满足与第三方网络管理软件 OPENVIEW 和 UNICENTER 的集 成和结合，相应的集成接口报价我们已包含在投标报价中。 13. 我们提供的智能布线管理系统软件已按照基本软件包和所有可选模块 分别报价。 14. 本次投标中我们为用户提供的布线管理软件已是目前最高版本的成熟 软件，管理界为全部的汉化系统，包括所有的电子报告单，并提供终身的版本 升级服务。 除以上标书中所要求的智能电子配线管理系统功能以外，我们还提供如下的附 加功能： 1． 我们所提供的智能布线管理系统可以管理的数量没有限制，并且方便 将来的扩容。 2． 网络管理系统能直接定位工作区终端设备及交换机端口位置，能够检 测所有的网络设备连接，图形显示，并支持实时更新，可以记录并确 认联网电脑的 IP 和 MAC 地址，并且对于设备的更改能实时扫描更
综合布线管理系统之智能配线架的过去与将来
综合布线管理系统之智能配线架的过去与将来在综合布线管理系统中，智能配线架的使用已经越来越广泛了。
电子配线架，即智能配线架，（编者注：下文简称“电配”）发展到今天大概有十几年了。
它的架构有哪些，连接方式分几种，实现检测的技术有什么，各自的优缺点如何，选用电配要注意哪些方面，许多读者往往不是了解得很全面。
我参与电配项目有十几年，有了不少的感悟，所以我觉得有必要写一篇文章讨论一下这些问题，供大家参考。
电配的架构种类电子配线架（智能配线架）给传统的布线配线架增加了监测功能。
图一是电配的示意图。
整个系统一般由配线架、跳线、管理器、数据库、服务器和客户端组成。
电配的控制器实时监测配架端口与跳线的连接实况，将相关信息传到服务器，更新数据库，管理员通过客户端可以随时掌握布线系统的现状。
同时管理员下发的工单也可以沿相反路径发到配线架，操作员可以根据配架的提示来做相关操作。
管理器的部署可以分为集中式和分布式。
集中式管理架构早期的电配（智能配线架）主要采用集中式管理架构（如图二所示），每个相邻的配线架都接到一个管理扫描器，然后所有的管理扫描器都上联并汇总至中央管理器统一控制。
集中式控制存在单点故障，如果中央管理器发生故障，整个电子配线架系统的检测功能就瘫痪了，系统可靠性较低，也不符合A/B级机房对冗余的控制。
混合式管理架构为了解决上述问题，电配系统的控制发展到第二阶段，即集中+分布式控制。
也就是几个或几十个相邻的电子配线架联结到一个控制器，各控制器再分别上联到服务器。
整个系统的可靠性比集中式有了较大提高，但仍然存在控制器这一故障点，一旦控制器发生故障，一个或几个机柜配线架的检测功能就瘫痪了。
分布式管理架构为了进一步提高可靠性，分布式管理架构应运而生。
分布式管理的架构如图一所示，每个配线架都独立配置一个管理器。
管理器实时监测所属电子配线架（智能配线架）的运行状态和跳线的跳接变化，上传配架信息或下派工单。
管理器通过各自独立的网络链路连接到服务器。
综合布线管理系统-用户手册
综合布线管理系统-用户手册综合布线管理系统-用户手册1. 系统概述1.1 系统介绍1.2 功能特点1.3 系统结构图2. 系统安装与配置2.1 硬件要求2.2 软件安装步骤2.3 系统配置参数说明3. 用户注册与登录3.1 注册新用户3.2 用户登录与密码重置4. 综合布线管理4.1 机房信息管理4.1.1 添加机房信息4.1.2 编辑机房信息 4.1.3 删除机房信息 4.2 设备信息管理4.2.1 添加设备信息 4.2.2 编辑设备信息 4.2.3 删除设备信息 4.3 布线管理4.3.1 添加布线信息 4.3.2 编辑布线信息4.3.3 删除布线信息5. 设备状态监控5.1 实时监控设备状态 5.2 告警信息处理5.2.1 查看告警信息 5.2.2 处理告警信息5.2.3 告警信息统计6. 报表与统计6.1 设备统计报表 6.1.1 设备数量统计 6.1.2 设备型号统计 6.2 布线情况统计 6.2.1 布线长度统计6.2.2 布线类型统计7. 系统设置7.1 用户管理7.1.1 添加用户7.1.2 编辑用户信息 7.1.3 删除用户7.2 角色管理7.2.1 添加角色7.2.2 编辑角色信息 7.2.3 删除角色7.3 权限管理7.3.1 分配角色权限7.3.2 查看权限列表8. 常见问题解答8.1 系统无法正常启动8.2 设备无法连接到系统附件：1. 用户手册电子版2. 安装包文件法律名词及注释：1. 用户：指使用综合布线管理系统的个人或者组织。
2. 机房：指存放网络设备的专用房间。
3. 布线：指网络设备之间用于传输信号和数据的线缆连接。
4. 设备：指用于传输、处理和存储数据的网络设备。
5. 告警信息：指系统检测到的设备故障、网络中断等异常情况所产生的警告信息。
6. 报表与统计：指通过系统的关于设备数量、设备型号、布线情况等相关数据的分析报告。
7. 系统设置：指综合布线管理系统的相关参数设置和权限管理。
创思智能布线电子配线架系统
DiCs 智能布线管理系统卓现在瞰未来创思网络创思网络关于创思(About TREX)TREX NETWORKS创思网络成立于2009年。
致力于高端科技信息化产品的设计、研发、生产、销售和市场推广等，旗下拥有自主知识产权和商标的产品，DiCs为2009年向市场推广的行业内技术领先的智能布线系统。
创思网络（TREX）是智能化综合布线管理技术的绝对领导企业。
致力于打造全球信赖的智能化综合布线方案。
常规布线系统的“缺憾和问题”链路管理混乱IP地址？MAC地址？主机名？链路信息？Sorry,I don’t know信息安全全面系统的资产管理网络管理无对应关系创思（TREX）智能布线管理系统，能给用户带来前所未有的综合布线体验。
系统化管理、异常告警、故障排查、引导操作、资产管理、信息安全、高效便捷智能布线系统物理架构图(TREX Physical architecture)创思网络TREX NETWORKS产品概述(Product Overview)创思网络TREX NETWORKS⏹智能布线管理系统通过与硬件配套结合，对布线系统实现信息记录、自动监测、异常提示、操作引导、统一管理⏹B/S架构系统软件基于B/S系统架构设计，浏览器远程登陆访问⏹数据库本管理系统采用第三方数据库MySQL，数据稳定、使用简单方便24个RJ45端口+1个管理端口端口配置LED指示灯一体式智能铜缆配线架24个RJ45端口+1个管理端口端口配置LED指示灯模块化智能铜缆配线架24个智能LC端口（共48芯）+1个管理端口端口配置LED指示灯智能光纤配线架IMU 智能管理单元是DiCs 系统唯一有源设备，负责采集下连的智能配线架信息，并以数据打包形式将所采集到的数据上传到服务器端，由DiCs 管理软件处理。
IMU 智能管理单元既可以直接下行连接智能配线架，也可以扩展连接其它IMU 管理单元设备。
系统唯一有源设备 IP 地址管理可级联设置一体式六类智能跳线一体式六类智能跳线提供高于TIA/EIACat6标准的传输性能。
智能布线管理系统简介
智能布线管理系统简介智能布线管理系统是一种利用先进的技术手段和设备来实现对布线网络的智能化管理和优化的系统。
它通过集成各类传感器、数据采集设备以及调度控制装置等关键组件，实现对整个布线网络的实时监控、故障定位和远程管理。
一、智能布线管理系统的概述智能布线管理系统是在传统布线系统的基础上进行升级和改造的，它以提高网络运行效率、减少维护成本为目标，通过自动化技术和信息化手段，实现对布线网络的全面管理和智能化运维。
该系统通过对网络设备进行监测和管理，能够快速定位和解决布线故障，提高网络的稳定性和可用性。
二、智能布线管理系统的功能1. 实时监控功能：智能布线管理系统能够实时监测布线网络的运行状态，包括网络的连接状态、传输速率、信号质量等参数。
一旦出现异常情况，系统能够实时报警并进行故障定位，提高故障处理的效率和准确性。
2. 故障定位功能：系统可以通过完成对各个节点设备的数据采集和分析，精确定位故障的具体位置。
同时，系统还能够通过智能算法对故障进行判断和诊断，提供详细的故障诊断报告，以便维护人员能够及时进行故障处理。
3. 远程管理功能：智能布线管理系统具备远程管理的能力，可以实现对布线网络的远程监控和管理。
这样一来，不论维护人员身在何处，都能够迅速地了解布线网络的运行情况，并可以通过远程操作进行网络设置和故障处理，提高了管理的灵活性和效率。
4. 统计分析功能：系统能够对布线网络的各项参数进行统计和分析，为网络运维提供科学有效的数据支持。
通过对网络数据的分析，系统可以帮助管理员发现网络瓶颈、优化网络结构，提高网络的整体性能。
三、智能布线管理系统的应用领域智能布线管理系统广泛应用于各行各业的网络环境，特别是对于那些对网络运行稳定性要求较高的行业具有重要的实际意义。
1. 数据中心：在数据中心中，智能布线管理系统可以实时监控和管理各个服务器机房的布线网络，从而提高数据中心整体的运行效率和可靠性。
2. 金融行业：在金融行业，智能布线管理系统可以帮助银行、证券公司等金融机构进行网络管理和监控，提高交易系统的稳定性和可用性。
浅谈智能化综合布线管理系统的配置与连接
浅谈智能化综合布线管理系统的配置与连接智能化综合布线管理系统由于其独特的优点已越来越多的被⼈们所接受。
传统的综合布线系统，在安装完成后，管理只能依赖于⼿⼯记录和电⼦表格；每当要进⾏跳线连接关系改变的时候，需要先查阅相关的资料，搞清连接关系，再去配线架找到对应的端⼝，完成跳线的改变；完成后，需要管理⼈员及时的记录改变，修改⽂档资料。
如果⽂档丢失或未及时修改，整个布线系统将变成⼀个不可管理的系统，再需要改变跳线连接关系的时候，管理⼈员将⽆法进⾏准确的操作。
智能化布线管理系统就是专门针对于上述状况应运⽽⽣的；智能化布线管理系统，由数据库替代了原有的⼿⼯记录和电⼦表格；跳线关系的任意改变，系统会⾃动检测，数据库⾃动更新到最新数据。
需要改变跳线连接时，可以通过系统发送引导指令，配线架端⼝的LED，将准确引导操作⼈员完成操作，避免⼈为错误发⽣的可能性。
通过管理软件的强⼤图形功能，可以让⽤户对整个综合布线系统了如指掌；实现了综合布线系统的电⼦化管理，并且使⽹络具备了管理到终端的能⼒。
智能化布线管理系统由电⼦配线架、控制单元及管理软件三个部分组成。
电⼦配线架的类型⼀般有三种，跳线检测型、端⼝检测型和RFID型。
跳线检测型当检测线路贯穿整根跳线，⽆论跳线在那⼀处折断（或剪断、拉断），都会引起系统报警。
跳线检测型采⽤专⽤的9针跳线，使⽤双配线架结构。
可以实现实时监测，路由汇报，能够为⽹络提供精准的信息；端⼝检测型当检测元件安装在RJ45模块内，当跳线的⽔晶头插⼊模块时，监测元件导通，系统获知跳线的⽔晶头已经插⼊。
端⼝检测型采⽤廉价的微动开关，使⽤单配线架结构。
只能实现半实时监测，信息不完整，不能监测跳线路由，只能为⽹络管理提供参考信息；RFID型当通过在跳线两头⽔晶头植⼊⾮接触的RFID元器件，在模块端⼝内安置读取装置，当⽔晶头插⼊后读取到ID号，从⽽系统获知插⼊。
RFID型采⽤昂贵的RF模组，可以单配线架结构。
可实现实时监测，但不能监测跳线中间的问题，能够为⽹络管理提供较为精确的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TREX智能布线管理系统产品白皮书北京陆创科技有限公司2018目录1 引言 (1)2 智能综合布线系统的背景 (1)2.1 总体需求 (1)2.2 智能建筑 (1)2.3 数据中心 (2)2.4 智慧交通 (2)2.5 智能布线管理系统 (2)3 系统包含产品 (3)3.1 功能介绍 (5)3.1.1 智能布线管理软件 (5)3.1.2 智能布线系统管理主机（IMU）； (6)3.1.3 智能Keystone配线架； (7)3.1.4 智能光纤配线架； (7)3.1.5 智能Keystone跳线 (8)3.1.6 智能光纤跳线 (9)3.2 系统运行环境 (10)3.2.1 服务器 (10)3.2.2 客户端 (10)4 产品应用价值 (10)5 成功案例 (11)5.1 部分成功案例 (11)6 培训及售后服务承诺 (14)6.1 用户培训 (14)6.1.1 对受训人员的要求 (14)6.1.2 培训目的 (14)6.1.3 培训内容 (15)6.2 售后服务承诺 (15)1 引言当今“互联网”已经渗透到社会的各个角落，无论是在机关单位还是在购物中心、教育、医疗等单位，无论是团体还是个人，对互联网都有着极大的需求。
网络的重要性毋庸置疑。
综合布线系统做为网络的“神经脉络”，也越发壮大，目前建筑数据点位万点以上的项目比比皆是，早期的数据机房（或设备间）也在以极快的速度向中大型IDC转变。
越来越多的子系统采用TCP/IP传输，综合布线系统已成为一个大型的综合性传输平台，正高效快速的施展着它的存在价值。
2 智能综合布线系统的背景2.1 总体需求由于发展迅猛，其所带来的管理问题也是相当突出的。
早期的综合布线系统由于点位少，架构简单，管理相对简单，依靠纸质标签和表格，就能轻松完成相应的任务管理工作。
就目前综合布线系统的“大体量”和“重要性”，面临的新问题也是各种各样，如“标签”脱落、“对应表格”更新不及时，系统点位数量大、分布范围广，容易产生误操作等，加之日益严峻的安全问题，传统的布线系统管理方式已经不适用于当下。
“智能综合布线系统”最早开始出现于本世纪初，其产生的主要原因是网络管理员对用手工记录布线链路信息感到十分吃力，并且他们也希望能对布线系统进行实时监控，快速了解网络分布结构等。
在智能布线管理系统项目场景多样化、需求硬性化、关键技术明晰的情况下，先进合理的标准化智能布线技术方案，是当下最迫切的需求。
2.2 智能建筑综合布线为通讯网络提供的线路通道目前为语音、数据的传输网络，具体应用如普通的电话、宽带上网、IP电话等。
随着新技术的不断发展，还有一些新的通讯方法如电视电话、卫星电话等正逐步向我们走来。
而所有这些技术对通讯线路的要求是很高的，这样就要求在设计综合布线系统时必须对通讯网络的应用作科学的分析还要为将来的网络技术升级为多媒体应用、ATM和千兆以太网等技术奠定良好的基础。
综合布线工程是其他所有弱电系统的基础，要采取较高、较新的技术和产品，使今后10-15年的电讯技术的发展，网络技术的发展不受布线系统的限制，同时要考虑目前应用的需要。
设计原则应遵循：可靠性、稳定性、管理性、先进性、标准性、开放性、实用性、可扩展性。
2.3 数据中心数据中心是各类服务器、网络交换设备以及存储设备等核心设备的互联中心，任何一个物理信道或一个端口的故障均可能造成整个系统的运行不正常甚至中断，对网络运行造成难以估量的损失，因此数据中心布线系统的可靠性极其重要。
随着数据量和应用服务日益增加、网络设备规模持续扩大，数据中心将会面临很多难题。
首先是管理问题，机房变得越来越混乱，很难确定服务器的物理位置和移动变更的历史记录，一旦记录丢失或者出现记录错误，再去检查连接以校对记录，不但很麻烦，而且在检查的同时，还非常容易造成其它端口的连接中断；其次是故障处理问题，很难确定故障问题是与网络有关还是与物理层连接有关；再次是效率问题，在未经授权的连接或中断发生时，无法及时得到故障点的反馈信息，需要花费较多的时间去排错，从而因宕机时间过长造成过多的系统损失；最后是安全问题，对未经授权或是错误的网络连接没有监控功能。
综上所述，综合布线做为数据中心的基础建设尤为重要，数据中心的可靠性和性能直接影响业务的成败。
2.4 智慧交通城市轨道交通无论是地铁还是轻轨，所涵盖的综合监控系统、乘客资讯系统、综合安防系统、通信系统、自动售检票系统和信号系统等等，都存在着系统信息传输的问题。
安全可靠的综合布线系统针对的是整个城市轨道交通网，根据行业对系统的具体要求，可简述为以下几点。
分流性：公共交通网络承载了大量信息内容，要运用综合布线系统实现信息流动，达到资源共享。
安全性：要支持网络的冗灾和备份中心，实现网络数据的双备份有线与无线的合理配合：无线网络满足乘客在建筑物内的网络需求、有线网络满足资源共享、互联网/局域网、办公设备等的固定性要求。
2.5 智能布线管理系统为了使综合布线系统更加稳定、安全、高效的运行，同时简化系统运维工作量和增加实效性，我公司推出智能布线管理系统DiCs（Distributional intelligent Cabling system）。
智能布线管理系统是辅助运维人员高效的完成日常运维工作，其基本功能如下：1、引导操作，其中包括用LED灯引导的，显示屏文字引导以及声音和机柜顶灯引导等方式；2、实时记录跳接操作，变更链路关系并形成日志文档；3、以数据库方式保存所有链路信息；4、以Web方式远程登陆系统。
5、具备操作数据记录并追踪能力。
智能综合布线系统设计遵循实用性、灵活性、模块化、扩充性、可靠性、经济性等原则，对网络系统各链路进行全监控和半自动控制功能。
从容解决因人事调整及业务变更跳接，所带来的管理问题和效率问题。
3 系统包含产品TREX智能布线管理系统DiCs共包括：智能管理单元（IMU）、智能配线架（铜缆配线架、光纤配线架）、智能跳线（铜缆跳线、光纤跳线）、管理软件四部分。
（物理架构如下图）3.1 功能介绍3.1.1 智能布线管理软件DICS（Distributional intelligent Cabling system）智能布线管理软件（以下简称软件）采用全图形化操作界面，主要用于综合布线系统的实时状态反馈，引导跳线操作，并提供告警信息、链路状态、资产使用情况等查询功能。
通过软件，可以全面、直观的掌握综合布线系统的信息。
同时，软件提供的报表导出功能，可以快速的完成综合布线系统的数据输出。
产品应用：-点位属性显示，可查看点位使用者相关信息。
-创建端口连接/断开指令，指令可批量操作。
-端口（连接/断开）异常告警，支持邮件、短信等多种通知方式。
-系统类（IMU、IEU、智能配线架）脱机告警，支持邮件、短信等多种通知方式。
-支持网络管理协议（SNMP）。
-日志查询，包括：登录信息、告警信息、指令信息等。
-★可对重要点位做VIP标识，重点管理。
-支持远程操作管理。
产品特点：-管理平台支持Windows\Linux。
-B/S架构，全中文管理界面。
-采用第三方管理数据库方式。
-多用户分级控制管理。
3.1.2 智能布线系统管理主机（IMU）；智能管理单元（以下简称IMU）为DICS系统中核心有源设备，完成配线架数据采集及上传功能；以数据打包形式，将此IMU下连接的全部配线架所采集的数据，上传到服务器端，供DICS管理软件处理。
★单台IMU管理单元可级联8台IEU扩展单元。
产品应用：-实现端口状态数据的采集和上传输。
-★单台设备提供24个配线架管理端口，管理跳线为通用RJ45跳线。
-数据上传端口为100Mbps以太网接口，提供数据高速上传。
-前面板提供设备工作状态LED指示灯。
-端口具有短路保护功能。
-★支持Web-Server设置：管理IP、建筑编号信息、楼层信息、机柜信息、配线架信息等。
-设备支持远程访问控制。
-★提供本地信息显示功能，并配合本地操作。
产品特点：-旋钮用于配线架之间及端口之间的切换，通过旋钮完成本地跳线查找工作及查看配线架连接状态。
-逐一引导跳线连接及断开操作。
-★显示本机管理IP及相关ID，实现信息本地化。
-直观显示后端管理端口连接状态，方便故障排查。
-可时实提供异常状态提示。
-具有跳线跳接纠错功能。
3.1.3 智能Keystone配线架；ePanel智能Keystone配线架是具有智能管理功能的配线架，通过后面板中间的1个8针RJ-45端口上行连接到IMU智能管理单元。
1U空间可容纳24个RJ-45模块的卡位，每个卡位的上方提供两个镀金结构的金属触点用于传输管理信号。
每个端口的上方均带有LED指示灯，用于跳线的引导指示。
配线架右侧配有一个专用LED指示灯，用于指示配线架连接方向。
产品应用：-提供1U24个RJ45型端口。
-端口LED灯提供端口两种状态：-慢闪烁：指令状态；-快闪烁：异常告警状态。
-★智能配线架连接类型（方向）状态：红色：S型，表示连接方向为设备方向（Switch）；绿色：C型，表示连接方向为终端端口方向（Cable）。
产品特点：-★具备端口状态高速自扫描功能。
-每个RJ45端口上方均配置LED灯，用于引导操作及告警提示。
-★配线架右侧带有LED灯，用于指引配线架类型和工作状态。
-★通过RJ45跳线连接管理设备。
-匹配Keystone型模块，支持Cat5e,Cat6,Cat6A等多种规格模块。
3.1.4 智能光纤配线架；ePanel LC型智能光纤配线架是具有智能管理功能的配线架，通过后面板右侧的1个的8针RJ-45端口上行连接到IMU智能管理单元。
1U空间可容纳24个双芯LC端口，每个双芯LC结构中心位置配有两个镀金结构的金属触点，用于传输管理信号。
每个端口的上方均带有LED指示灯，用于跳线的引导指示。
配线架右侧配有一个专用LED指示灯，用于指示配线架连接方向。
产品应用：-提供1U24个LC双工型端口，48芯光纤熔接。
-端口LED灯提供端口两种状态：-慢闪烁：指令状态；-快闪烁：异常告警状态。
-★智能配线架连接类型（方向）状态：红色：S型，表示连接方向为设备方向（Switch）；绿色：C型，表示连接方向为终端端口方向（Cable）。
产品特点：-★具备端口状态高速自扫描功能。
-每个LC耦合器端口上方均配置LED灯，用于引导操作及告警提示。
-★配线架右侧带有灯，用于指引配线架类型和工作状态。
-★通过RJ45跳线连接管理设备。
-抽屉式设计，配置熔纤盘，固线器等附件。
-满足支持OM2,OM3,OM4,SM等多系统要求。
3.1.5 智能Keystone跳线eCord智能屏蔽跳线提供高于TIA/EIA Cat6、6A标准的传输性能。
采用10针型RJ-45水晶头，第9、10两针用于传输管理信号。
