钢结构防火涂料面积计算表

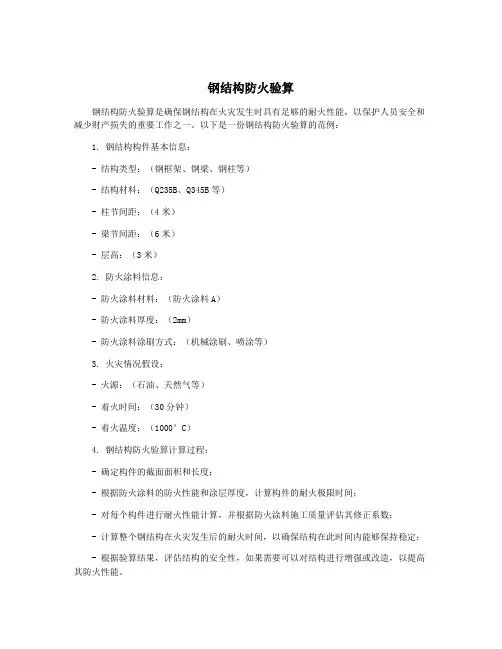

钢结构防火验算
钢结构防火验算
钢结构防火验算是确保钢结构在火灾发生时具有足够的耐火性能，以保护人员安全和减少财产损失的重要工作之一。
以下是一份钢结构防火验算的范例：
1. 钢结构构件基本信息：
- 结构类型：（钢框架、钢梁、钢柱等）
- 结构材料：（Q235B、Q345B等）
- 柱节间距：（4米）
- 梁节间距：（6米）
- 层高：（3米）
2. 防火涂料信息：
- 防火涂料材料：（防火涂料A）
- 防火涂料厚度：（2mm）
- 防火涂料涂刷方式：（机械涂刷、喷涂等）
3. 火灾情况假设：
- 火源：（石油、天然气等）
- 着火时间：（30分钟）
- 着火温度：（1000°C）
4. 钢结构防火验算计算过程：
- 确定构件的截面面积和长度；
- 根据防火涂料的防火性能和涂层厚度，计算构件的耐火极限时间；
- 对每个构件进行耐火性能计算，并根据防火涂料施工质量评估其修正系数；
- 计算整个钢结构在火灾发生后的耐火时间，以确保结构在此时间内能够保持稳定；
- 根据验算结果，评估结构的安全性，如果需要可以对结构进行增强或改造，以提高其防火性能。
5. 结果分析和结论：
- 根据防火验算计算结果，钢结构在着火后的耐火极限时间为XX分钟；
- 结构在这段时间内能够保持稳定，可以确保人员安全，减少财产损失；
- 建议对某些关键构件或脆弱部位进行加固或改进，以提高整体的耐火性能。
注意：以上只是一个范例，实际的钢结构防火验算需要根据具体的工程要求、规范标准和设计需求进行定制。

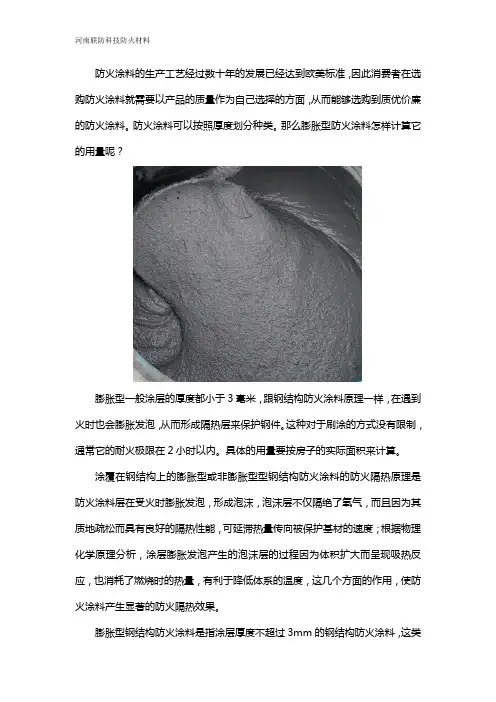

膨胀型钢结构防火涂料每平方用量
防火涂料的生产工艺经过数十年的发展已经达到欧美标准，因此消费者在选购防火涂料就需要以产品的质量作为自己选择的方面，从而能够选购到质优价廉的防火涂料。
防火涂料可以按照厚度划分种类。
那么膨胀型防火涂料怎样计算它的用量呢？膨胀型一般涂层的厚度都小于3毫米，跟钢结构防火涂料原理一样，在遇到火时也会膨胀发泡，从而形成隔热层来保护钢件。
这种对于刷涂的方式没有限制，通常它的耐火极限在2小时以内。
具体的用量要按房子的实际面积来计算。
涂覆在钢结构上的膨胀型或非膨胀型型钢结构防火涂料的防火隔热原理是防火涂料层在受火时膨胀发泡，形成泡沫，泡沫层不仅隔绝了氧气，而且因为其质地疏松而具有良好的隔热性能，可延滞热量传向被保护基材的速度；根据物理化学原理分析，涂层膨胀发泡产生的泡沫层的过程因为体积扩大而呈现吸热反应，也消耗了燃烧时的热量，有利于降低体系的温度，这几个方面的作用，使防火涂料产生显著的防火隔热效果。
膨胀型钢结构防火涂料是指涂层厚度不超过3mm的钢结构防火涂料，这类防火涂料受火时膨胀发泡，形成致密的防火隔热层，是近几年发展起来的新品种。
它可采用喷涂、刷涂或辊涂施工，一般使用在要求耐火极限2h以内的建筑钢结构上。
与厚涂型和薄涂型钢结构防火涂料相比，黏度更细、涂层更薄、施工方便、装饰性更好。
在满足防火要求的同时又能满足高装饰性要求，特别是对裸露的钢结构，这类涂料是备受用户青睐的钢结构防火涂料。
由于国内研究超薄型钢结构防火涂料的时间还较短，对涂膜的防火性能及理化性能研究虽然进展较快，但是要提出效果优异的适合于室外应用的超薄型钢结构防火涂料，还需要在其耐候性方面作进一步研究。
国外的钢结构防火涂料已向着超薄、超耐候性能、装饰性能优良的方向发展，并参照欧洲老化试验标准方法进行了耐候性实验，耐候性能优良，其涂膜的耐候性能满足室外使用的要求。
所以为了赶上或超过国外同类产品，满足市场的需要，研制和开发高耐候性的室外超薄型钢结构防火涂料是今后发展的方向。
防火涂料价格及计算规则
防火涂料价格及计算规则Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998防火涂料计算规则1.钢结构刷防火涂料工程量计算规则：按涂刷表面积（展开面积）、防火等级（钢构件图纸要求阻燃时间）、防火涂料种类（薄型、厚型）计算，没有简单的计算方法！2.钢结构涂刷厚型防火涂料如何计算工程量柱脚、筋板及柱底座的工程量是否单独计算，定额中有要求吗：用厚型钢结构防火涂料一般都是（属于一级防火）北京的涂层厚度是25mm(这是北京地方标准）除了北京23mm是检验报告涂层厚度;柱脚、筋板及柱底座的工程量是得单算，因为耐火极限不一样，这个的耐火极限应该是小时，防火涂料没有套定额，根据涂层厚度来计算。
一般厚型钢结构防火涂料的参考用料量约㎡/mm。
3.钢结构防火涂料价格（假如不包涂料（并且是白色的）要多少一个平方是网架）：你这个问题问的，网架要看跨度的大小设计决定杆件的直径和壁厚，每平米的含钢量会有很大的差异，每吨构件的表面积也会有差别，一般标准报价防火涂料是每个平米多少钱，我这的价格是每平米（1小时18元，小时28元，2小时35元）这个是我们预算核成本的价格，实际工地施工防火这一块现场项目经理为了挣钱，都贿赂有关部门的，只要他们那过了防火都是随便做的，据了解，2小时的防火一般都是20多点，这一块猫腻很大。
4. 钢结构防火涂料面积计算规则应该扣除部分包含哪些：钢结构展开面积计算就是：把能施涂部位算进去就可以了。
也就是说哪些部位能施工防火涂料就算那部分即可。
根据实际情况确定。
5. 谁有钢结构防火涂料的预算规范我想学钢结构防火涂料的预算：（1）二级的话，钢柱2小时，钢梁小时，檩条小时。
查超薄防火涂料使用说明：钢柱2小时，厚，用量约m2；钢梁小时，厚，用量约m2；檩条小时，厚，用量约m2；这个计算很复杂也有很多种还有一种是从体积算的但是我也不肯定着个预算是要看图纸的防火等级要求...（2）按钢结构的展开面积计算，按时间涂刷遍数套用相应定额，修改主要材料价格和人工费，取上管理费、利润、规费、税金，汇总即可A那钢结构的展开面积怎么算钢结构构件分：柱、梁、檩条及其他杆件，每种构件设计图纸都规定了相关的规格型号（如是槽钢、工字钢、角钢、钢板等）查五金手册各种型钢的表面积都有。
多种最简易的钢结构防火涂料涂装面积的计算公式完整版
多种最简易的钢结构防火涂料涂装面积的计算公式Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】最简易的钢结构防火涂料涂装面积的计算公式钢结构防火涂料用于钢结构防火保护。
为了更好的保护钢结构防火，人们都会计算钢结构防火涂料的涂装用量和涂装面积。
那么，如何计算钢结构防火涂料的途中面积和用量呢第一，钢结构防火涂料涂装面积的计算方法。
钢结构需进行防火处理的部位主要是柱、梁、檩条、连接件。
各部位的防火要求不同，因此要分开计算。
（1）柱柱可分为方形柱和H形柱。
方形柱的面积按周长乘以高得出。
H形柱主要是H形钢，先算出周长（即上下翼缘板的4个面和腹板的2个面），再乘以高度，得出面积。
以上计算的是主面积，考虑接头、伸腿等多余面积，可乘以不超过5%的系数。
（2）梁梁的纵断面一般为H形，但中间的弓高不一定相同，一般按梯形面计算面积。
（3）檩条一般为C形檩条，例如C200x70x20x3的C形檩条，高为200mm，宽为70mm，拐端20mm，壁厚3mm。
计算面积为：S=（200x2+70x4+20x4）xL。
因为梁和檩条与柱连接，总有一部分面积不能涂刷钢结构涂料，所以可扣除不超过8%的面积。
第二，钢结构防火涂料用量的计算方法。
防火涂料用量应该根据钢结构的耐火极限要求，然后确定防火涂料厚度，再计算出钢结构的外表面积，然后算出涂料用量。
因此，钢结构防火涂料的用量主要根据你所使用的防火涂料的种类（超薄型、薄型、厚型）、耐火极限（一级防火、二级防火）确定用量。
但这样比较麻烦，简单的可根据定额中的用量算。
钢柱：小时耐火极限（必须选用厚型钢结构防火涂料）厚度23毫米用量23公斤。
钢梁：小时耐火极限（薄型、厚型防火涂料均可）薄型5毫米，厚型20毫米用量薄型6公斤，厚型20公斤。
钢檩小时耐火极限（薄型、超薄型、厚型均可）厚度：薄型毫米超薄毫米粗略的计算：钢结构的重量*30平方米/吨=钢结构的表面积防火涂料的用量是根据钢结构表面积计算的。

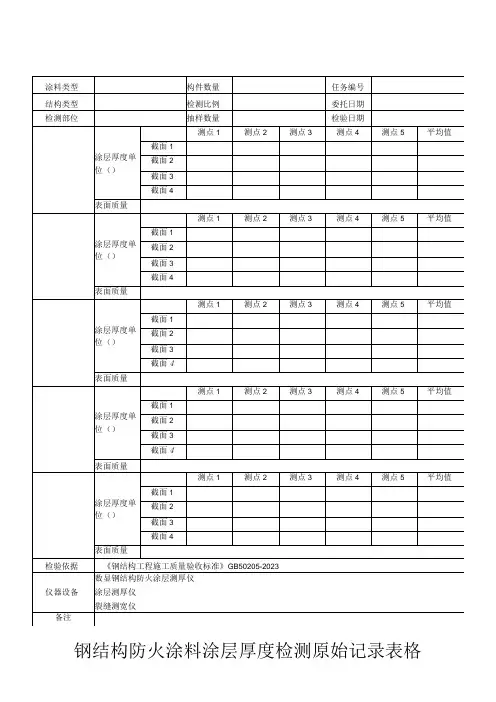

钢结构防火涂料涂层厚度检测原始记录表格
测点3
测点4
测点5
平均值
截面1
截面2
截面3
截面4
表面质量
涂层厚度单位（）
测点1
测点2
测点3
测点4
测点5
平均值
截面1
截面2
截面3
截面4
表面质量
涂层厚度单位（）
测点1
测点2
测点3
测点4
测点5
平均值
截面1
截面2
截面3
截面4
表面质量
检验依据
《钢结构工程施工质量验收标准》GB50205-2023
仪器设备
数显钢结构防火涂层测厚仪
涂层测厚仪
裂缝测宽仪
备注
检验:
复核:
第页共页
钢结构防火涂料涂层厚度检测原始记录表格
构件测点分布简图：
第页共页
钢结构防火涂料涂层厚度检测原始记录表格
涂料类型
构件数量
任务编号
结构类型
检测比例
委托日期
检测部位
抽样数量
检验日期
涂层厚度单位（）
测点1
测点2
测点3
测点4
测点5
平均值
截面1
截面2
截面3
截面4
表面质量
涂层厚度单位（）
测点1
测点2测点3测点4 Nhomakorabea测点5
平均值
截面1
截面2
截面3
截面4
表面质量
涂层厚度单位（）
测点1
钢结构防火涂料计算表
钢结构防火涂料计算表300钢柱类型数量1钢柱、柱间支撑的耐火极限不小于2.5h防火涂料宜采用GZ148薄涂型防火涂料GZ220GZ321GZ4+GJ0139 2屋面梁的耐火极限不小于2h；防火涂料宜采用1G118薄涂型防火涂料1G281G311G411G5112G1412G262G342G4172G522G62G73G1123G2303G33G43G53G63G7ZJ01+ZJ02+ZJ034G14G24G34G44G54G64G75G15G2265G35G4165G5266G1+GJ016G26G3+GJ01B16B236B34B416HB148VB1VB2VB33屋面支撑、系杆的耐火极限不小于1.0h;防火涂料宜采用薄涂型防火涂料SC1支撑GXG1系杆GXG2系杆T1T2T3T44在爆炸危险区的钢平台的梁、柱及支撑的耐火极限不小于2h防火涂料宜采用薄涂型防火涂料3071底层梁、柱及支撑，地面以上4.5m内的梁、柱及支撑的耐火极限不小于2h 防火涂料宜采用室外厚型防火涂料GL1梁GL1aGL2aGL2GL3GZ柱49-4Gza10+4规格长度防火涂料面积HW350X350X12X19439.2 2.08913.536 HW250X250X9X14104.796 1.48155.0981 HW300X300X10X15243.56 1.78433.5368 HM390X300X10X16549.35 1.961076.7262578.897HN400X200X8X13120.51 1.58190.4058 HN450X200X9X1451.6 1.6886.688 HW300X300X10X157.2 1.7812.816 HM294X200X8X12 2.1 1.37 2.877 HM194X150X6X934.10.9833.418 HN400X200X8X13710.54 1.581122.653 HN600X200X11X17141.385 1.98279.9423 HN500X200X10X16159.415 1.78283.7587 HM294X200X8X12131.9 1.37180.703HM194X150X6X915.240.9814.9352 HN300X150X6.5X9177.06 1.19210.7014 HM294X200X8X12 4.5 1.37 6.165 HN400X200X8X13119.455 1.58188.7389 HN350X175X7X11260.685 1.39362.3522 HM244X175X7X1137.6 1.1844.368 HM582X300X12X1734.2 2.3480.028 HN500X200X10X16100.7 1.78179.246 HM582X300X12X1736.5 2.3485.41 HM294X200X8X12118.12 1.37161.8244 HN400X200X8X1329.3 1.5846.294HN400X200X8X13220.071.58347.7106HN400X200X8X13275.11.58434.658HN350X175X7X11203.91.39283.421HN300X150X6.5X9511.61.19608.804HN200X100X5.5X8144.850.99143.4015HM194X150X6X945.810.9844.8938HN500X200X10X1633.5 1.7859.63HN250X125X6X964.80.9964.152HN300X150X6.5X917 5.9 1.19209.321HM294X200X8X1230 1.3741.1HM244X175X7X1141.1 1.1848.498HN350X175X7X1186.221.39119.8458HN200X100X5.5X8218.080.99215.8992HN300X150 X6.5X9260.1 1.19309.519HM294X200X8X1273.6 1.37100.832HM244X175X7X1110.51.1812.39HN200X100X5.5X8282.240.99279.4176HM340X250X9X1414.75 1.6624.485HM294X200X8X1289.5 1.37122.615L75X75X6124.440.3138.5764L75X75X614.40.314.464HW150X150X7x105.10.89 4.539HW175X175X7.5x112.851.042.9647094.462L90X90X7687.7650.38261.3507HW200X200X8X12172.81.18203.904?168X6.0425.850.53225.7005XZ220X75X20X2.54320.83358.56XZ220X75X20X2.221150.82 1734.3?14+?32X2.5145.680.114.568?141252.80.0450.112L50X5 438.750.2192.13752940.633HM194X150X6X9338.390.98331.6222HN450X200X9X14102.17 1.68171.6456 HM244X175X7X1124.97 1.1729.2149 HN175X90X5X8103.620.772.534 C14a56.190.633.714 HW200X200X8X12279 1.18329.22 HW250X250X9X1492.4 1.48136.752 L75x75x596.060.3129.7786 1134.481。
cecs24-2020钢结构防火涂料厚度计算
cecs24-2020钢结构防火涂料厚度计算钢结构防火涂料是用于提供建筑物的钢结构保护的一种材料，能够提高钢结构的防火性能，延长其耐火时间。
在设计防火涂料厚度时，需要考虑钢结构所处的环境条件、所需的防火等级以及涂料的类型等因素。
钢结构防火涂料厚度的计算主要依据国家标准进行。
根据《GB 50016-2014建筑设计防火规范》的要求，钢结构防火涂料的厚度应根据建筑物的设计防火等级和所处的环境条件确定。
首先，需要确定建筑物的设计防火等级。
根据规范的要求，建筑物的设计防火等级分为不燃、难燃和燃烧性能要求等级。
不同的设计防火等级对应着不同的防火涂料厚度要求。
其次，需要了解钢结构所处的环境条件。
环境条件包括室内环境、室外环境和防火面积。
不同的环境条件对于防火涂料厚度的要求也不同。
例如，室外环境通常要求防火涂料具有更高的耐候性和防腐蚀性能。
最后，需要选择合适的防火涂料类型。
防火涂料可以分为无机型和有机型两种。
无机型防火涂料具有较高的耐火性能和耐候性能，适用于室外环境。
有机型防火涂料通常适用于室内环境，具有较好的施工性能和装饰性能。
根据上述要求，可以使用以下公式计算防火涂料的厚度：防火涂料厚度=防火等级要求的保护时间/材料的耐火时间其中，防火等级要求的保护时间可以根据设计防火等级查询标准获得。
材料的耐火时间是指防火涂料在火灾条件下能够起到保护钢结构的时间，这通常会在防火涂料的产品说明书中找到。
需要注意的是，在实际应用中，还需考虑一些额外的因素，如涂料的施工厚度测量误差、涂料的老化或损耗等。
为了保证钢结构的防火性能，通常会在计算得到的厚度基础上增加一定的安全系数。
总之，钢结构防火涂料厚度的计算是一个复杂的过程，需要综合考虑建筑物的设计防火等级、环境条件和涂料的类型等因素。
合理的防火涂料厚度能够保护钢结构，在火灾发生时延长其耐火时间，提高建筑物的安全性能。
因此，在设计和施工过程中，应严格按照规范的要求进行计算和选用合适的防火涂料，以确保钢结构的防火性能达到要求。
钢结构防火涂料检测记录表(1) - 模板
备 注
1、计算公式：抗压强度：R=P/A 干密度：ρ=G/V；
2、试板状态前打“√”的为本次检验结果。
校核： 检测：
某某建设工程质量检测有限公司
钢结构防火涂料检测记录表(一)
委托（记录）编号：
检验项目：□容器中状态 □干燥时间□初期干燥抗裂性□粘结强度
检测依据：□GB 14907-2002 共 页 第 页
样品编号
型号规格
试验日期
试验室温度
样品名称
配料比
试验室温度
主 要 仪 器 设 备
编 号
仪器名称
规格型号
编 号
仪器名称
规格型号
养护室温湿度自动控制仪
恒温干燥箱
初期干燥抗裂性试验仪
电热鼓风恒温干燥箱
微机控制电子万能试验机
低温试验箱
电子天平
多功能秒表（电子秒表）
数显卡尺
试样制备
制膜方法
涂膜时间
涂膜厚度/mm
养护时间（d）
容器中状态
干燥时间
涂刷结束时间
表干时间
检验结果
粘结强度
刷涂粘结剂时间
试件养护时间
拉伸速度/N/min
2、试板状态前打“√”的为本次检验结果；
3、计算公式：粘结强度：fb=F/A。
校核： 检测：
某某建设工程质量检测有限公司
钢结构防火涂料检测记录表(二)
委托（记录）编号：
检验项目：□干密度 □抗压强度
检测依据：□GB 14907-2018 共 页 第 页
样品编号
型号规格
试验日期
试验室温度
样品名称
配料比
试验室温度
干密度及
抗压强度
