选择流量仪表的注意事项

选择流量仪表的注意事项

选择流量仪表的注意事项
流量仪表广泛用于各行各业,其中有工业生产过程,能源计量,环境保护工程交通运输,生物技术,科学实验,海洋气象,江河湖泊等领域。

不同领域的生产现场需要计量的介质是不一样的,现就不同介质的流量仪表的选型的选择,总结了八点通用的注意事项,供大家参考。

一、纯净水、除盐水等电导率低的流量仪表选型:超声波流量计非常适合测量这类流体。

二五、酸、碱液等强腐蚀性介质的流量仪表选型:1、抗酸碱内衬的电磁流量计。

2、外夹式超声波流量计。

三、砂浆、电粉浆等大浓度、固体颗粒含量大的介质的流量仪表的选型:电磁流量计。

四、石油、柴油等油品介质的流量仪表选型:超声波流量计。

五、气体流量计的选型:1、超声波气体流量计。

2、涡街流量计。

如气体温度超过300℃,可选气压式流量计。

六、自来水大流量计量仪表的选型:适用选型为电磁流量计、超声波流量计。

其他诸如涡街流量计、孔板流量计等都已淡出此应用领域,这两类流量计是该行业最主要的计量仪表。

七、污水、纸浆等浑浊液体的计量仪表选型:1、可采用多普勒超声波流量计及电磁流量计。

但在选用电磁流量计时要考虑液体中不含较多空气或气泡。

八、带有较多气泡的液体的计量仪表选型:可选用多普勒超声波流量计,使用该类型的流量计测量带有气泡的流体,效果十分好。

1在线原油含水分析仪表该如何选择?考虑这5个方面就够了

1在线原油含水分析仪表该如何选择?考虑这5个方面就够了

在线原油含水分析仪表该如何选择?考虑这5个方面就够了要正确选择适合的原油含水分析仪表并不容易,不仅要熟悉原油含水分析仪表和生产过程流体特性这两方面的技术,还要考虑经济因素,归纳起来有五个方面因素,即性能要求,流体特性、安装要求、环境条件和费用。

一、性能要求和仪表规范方向的考虑选择仪表在性能要求上考虑的内容有:含水率超标报警还是产量计量、要求连续实时检测还是定时抽样检测、精度要求、工艺连接及电气连接规格、温度压力等级、供电及信号输出特性等。

不同测量对象有各自测量目的,在仪表性能方面有其不同侧重点。

1.1仪表是用来报警还是产量计量使用对象测量的目的有两类,即含水率超标报警或产量计量。

对于油田常用设备如三相分离器的运行状态监测,通常使用到含水仪报警功能,此时不一定追求仪表的绝对精度,但希望仪表长时间稳定;对于分线计量及原油外输等环节,由于与经济效益关联,往往追求仪表的绝对精度。

1.2要求连续实时测量还是定时抽样测量一般对于需要核算经济效益的测量场合,要求选择连续实时测量的产品;对于大多数替代人工取样测量场合,可以选用定时采样测量的产品。

如市面上的FKC系列和ALC 系列原油在线含水分析仪即分别对应连续实时测量产品和定时取样测量产品。

1.3精度要求整体的测量精确度要求多少?在某一特定含水率范围内使用,还是在0~100%全量程范围内使用?在什么测量范围内保持上述精确度?所选仪表的精确度能保持多久?是否易于重新校验?是否要(或能)现场在线核对仪表精确度?是否需要温度修正功能,这些问题必须细致地考虑,并仔细与产品说明资料匹配。

如FKC系列原油在线含水分析仪即为精度达0.1%的原油含水率测量产品。

1.4工艺连接及电气连接工艺管线的连接方式直接决定了含水仪安装方式和结构选型;电气连接的匹配决定了含水仪可以方便的在现场完成电气布线和连接。

1.5温度和压力等级原油含水分析仪表一般都有一定设计温度和压力范围,由于与安全生产紧密关联,所选仪表温度和压力等级必须等于或高于工艺管线的设计等级。

关于原油流量计检定中的问题分析及对策探讨

关于原油流量计检定中的问题分析及对策探讨

对于原油流量计检定中的问题剖析及对策商讨摘要:在原油流量计检定中,流量计基本偏差计量方式简易,而被宽泛应用,且流量计检定偏差主假如由检测人员周期检定而确立,可是在原油流量检定中存在必定的问题,影响流量计的正确性。

重点词:原油流量计;交接计量;问题;解决对策一、原油流量计量检定中存在的问题(一)原油流量计质量不切合要求原油流量计质量合格是保证计量正确的基本条件,可是现实流量计查验和校准过程中常常发现原油流量计检测设施质量异样问题。

比如,计数器精度不正确、基本偏差大、重复性差、腰轮和计数轮转动困难等问题。

(二)原油流量计超范围使用原油流量的丈量应综合流速、流量等特色选择最正确流量计。

可是当前存在采纳量程较大的流量计丈量少许原油、采纳较小流量计丈量超量程的大批原油的问题。

这样不单为计量操作带来不便,还简单产生较大的丈量偏差。

(三)管道实质工况与检定工况大不同样原油检准时的环境条件因与实质运行工况差异较大,造成检定数据不正确,偏差较大。

比如压力工况、温度工况等。

(四)检定过程原油泡沫在检定过程中若采纳缓冲罐输送原油则简单出现大批原油泡沫,检定结果与无泡沫时对比差异较大。

(五)原油检定工艺流程缺少管控1.部分原油检按时期新建管道不经吹扫就直接投入使用,致使原油被管道内废渣、废液污染,流入流量计后阻挡流量计腰轮转动,严重者卡死。

2.部分原油流量计出口阀封闭不严实,流量计的检定系统存在旁路,进而致使流过流量计的原油不可以所有流入体积管,检定结果无心义。

(六)原油计量检定环境不稳固原油计量检定对操作条件有必定的要求,特别当电流电压不稳准时将致使脉冲数增加或减少,计算机不可以稳固显示流量数据,影响流量标定工作。

(七)原油流量计量检定人员资质有限部分原油流量计检定人员不认识原油流量计的工作原理。

更没法运用到实质检定中。

不过依据操作培训内容作业,甚至不认识原油流量计自己合用范围及注意事项。

在检定较特别的流量计时操作不规范。

选用原油流量计需考虑的因素(二)

选用原油流量计需考虑的因素(二)

选用原油流量计需考虑的因素(二)安装方面的考虑不同原理的流量计对安装要求有很大不同。

例如插入式电磁流量计、流速仪、差压式、涡轮式流量计、电池供电电磁流量计需要长的上游直管段,有些流量计则无此要求或要求较低。

有些流量计需要考虑安装位置与介质流动方向、维护空间、安装方向等。

流量计计量性能受安装状况的影响很大,流量计误差较大的原因,有一部分是安装不善造成的。

安装方面考虑的因素有:流量计的安装方向、原油流动方向、上下游直管段、阀门位置、振动、电磁干扰和维护空间等。

有些流量计水平安装和垂直安装在计量性能上有差别,例如原油垂直向下流动带给流量计转动元件额外力,会显著影响性能,线性或重复性变坏。

大部分流量计的安装方向生产厂商作出规定,应予遵守。

安装方向还取决于原油的物性,如水平安装可能沉淀固体颗粒损害流量计轴承。

有些流量计只能在某一流动方向工作,错误安装成反向流动会损坏流量计。

使用这类流量计还应注意在误操作条件下是否有可能产生反向流动,如有此可能就需要安装止回阀以保护流量计。

能双向工作的流量计,正向和反向之间测量性能亦可能有些差异。

维护空间的重要性常被忽视。

一般来说应能进入到流量计周围,易于维护,并能有更换整机的位置。

有些流量计(如科氏质量流量计)易受振动干扰,应考虑可靠支撑。

流量计的管线上总是有控制阀。

控制阀应装在流量计下游,以避免由阀门产生任何流速分布扰动和气穴,从而影响测量精度。

有些流量计可能需要安装保证仪表正常运行的附加防护设施。

例如容积式和涡轮式流量计一般在其上游安装合适的过滤器、消气器。

环境条件方面的考虑流量计选型过程中应考虑仪表的周围条件及其预期变化,包括环境温度、湿度、安全性和电气干扰等。

仪表的电子部件和某些仪表流量检测部分会受环境温度变化影响。

例如,流量计壳体尺寸变化,通过仪表壳体传。

流量计选型中的注意事项

流量计选型中的注意事项

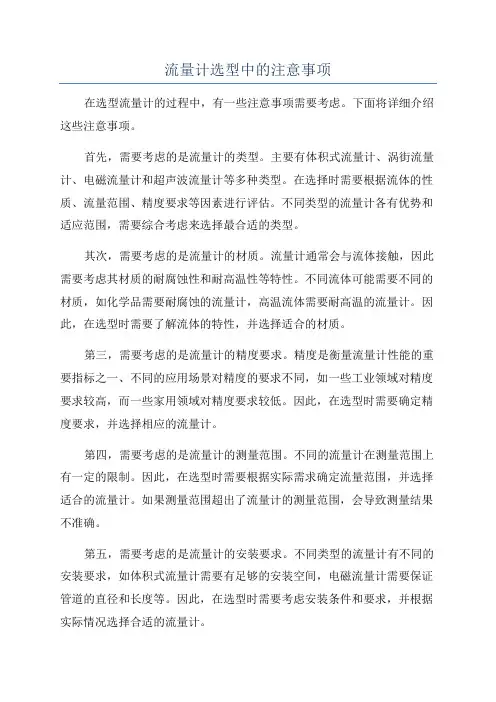

流量计选型中的注意事项在选型流量计的过程中,有一些注意事项需要考虑。

下面将详细介绍这些注意事项。

首先,需要考虑的是流量计的类型。

主要有体积式流量计、涡街流量计、电磁流量计和超声波流量计等多种类型。

在选择时需要根据流体的性质、流量范围、精度要求等因素进行评估。

不同类型的流量计各有优势和适应范围,需要综合考虑来选择最合适的类型。

其次,需要考虑的是流量计的材质。

流量计通常会与流体接触,因此需要考虑其材质的耐腐蚀性和耐高温性等特性。

不同流体可能需要不同的材质,如化学品需要耐腐蚀的流量计,高温流体需要耐高温的流量计。

因此,在选型时需要了解流体的特性,并选择适合的材质。

第三,需要考虑的是流量计的精度要求。

精度是衡量流量计性能的重要指标之一、不同的应用场景对精度的要求不同,如一些工业领域对精度要求较高,而一些家用领域对精度要求较低。

因此,在选型时需要确定精度要求,并选择相应的流量计。

第四,需要考虑的是流量计的测量范围。

不同的流量计在测量范围上有一定的限制。

因此,在选型时需要根据实际需求确定流量范围,并选择适合的流量计。

如果测量范围超出了流量计的测量范围,会导致测量结果不准确。

第五,需要考虑的是流量计的安装要求。

不同类型的流量计有不同的安装要求,如体积式流量计需要有足够的安装空间,电磁流量计需要保证管道的直径和长度等。

因此,在选型时需要考虑安装条件和要求,并根据实际情况选择合适的流量计。

第六,需要考虑的是流量计的维护和维修。

不同类型的流量计有不同的维护和维修要求,如涡街流量计需要定期清洗和校准,电磁流量计需要保持电极的干净和绝缘等。

因此,在选型时需要考虑这些维护和维修要求,并评估其对使用成本的影响。

最后,还需要考虑流量计的价格和供应商。

不同品牌和供应商的流量计价格可能有差异,而且供应商的质量和服务也会有所不同。

因此,在选型时需要综合考虑价格和供应商的信誉,并选择可靠的供应商。

总的来说,在选型流量计时,需要考虑流量计的类型、材质、精度要求、测量范围、安装要求、维护和维修、价格和供应商等因素。

输油管道原油交接流量计使用中存在的问题

输油管道原油交接流量计使用中存在的问题

输油管道原油交接流量计使用中存在的问题摘要:一般来说,原油流量计有几种类型。

但是,由于原油粘度大,波动性大,无论使用哪种流量计一段时间,都会出现漏油,测量也会有一定误差。

因此,应定期使用嵌入式活塞容积管对原油流量计进行测试。

摘要:根据实际情况说明和讨论了与原油流量计实际使用有关的一些问题,并提出了相应的解决办法。

关键词:原油流量计;交接计量;存在问题;解决措施;前言我国原油计量转移模式始于1991年,从垂直金属储油罐转移到计量表转移。

计量表的使用确实降低了原油计量的复杂性和计量过程中操作者的工作强度。

原油计量的准确性在原油生产企业和石油化工企业中发挥着非常重要的作用。

石油和石油产品计量工具的结构、原则、性能和运行情况应由石油化工工作者掌握,并应能够发现和解决实际生产中的问题。

与此同时,原油计量表转让方面的问题直接关系到双方的经济利益,视察员必须予以关注。

一、流量计运行中存在的问题1.流量计的质量流量计本身的问题,例如仪表不精确、计数轮不转动,甚至漏油都可能严重影响流量计的精度。

2.超范围使用不同的环境需要使用不同类型的流量计。

例如,服务流量计需要一个测量精度高、范围小的流量计;但是,当石油通过地球时,需要使用一个范围较大、测量精度较低的流量计。

但是,如果使用较小的流量计检测到较大的流量,或者使用计量器检测到较小的流量,则会出现不一致和较大的测量误差。

管道通常是地下的。

昼夜温差和季节温差可能影响原油在管道中的流量。

例如,在夏季的白天,温度非常高,原油粘度降低,流动阻力降低,流动速度提高;另一方面,冬季和夜间原油流量较低。

这些因素对流量计本身有一定的影响,流量计本身也受到热膨胀和收缩的影响。

此外,一些制造商在测试压力表的工作状态时,人为地提高原油温度,从而增加运输管道的压力,从而影响压力表的测试结果,给买方造成严重损失。

3.原油泡沫及环境因素缓冲池通常用于运输用于测定仪检测的油,但这种方法可能导致冲击期间原油中的气泡,而这些气泡被计为测定仪的一部分,从而导致比实际数据更重要的测量结果、不准确的结果和l的利息损失在原油运输过程中,管道压力不可避免地波动,有时是短期波动。

原油流量计选型要注意的问题

原油流量计选型要注意的问题

原油流量计选型要注意的问题原油流量计如何选型原油流量计可选用的流量计主要种类:1、HKT智能涡轮流量计2、HKB系列靶式流量计3、HK-CMF科里奥利质量流量计4、HKLC椭圆齿轮流量计用户应该如何选用原油流量计呢?下面小编就来具体介绍一下原油流量计的选用步骤,希望可以帮助到大家。

1、HKT原油流量计HKT原油流量计是采用涡轮流量计,涡轮流量计是目前应用比较广泛的一款流量计,它的性价比高,一般用于食品,医药,油类等的介质测量。

HKT原油流量计产品特点:压损小,精度高、重复性好,防腐防锈材质,适用于制药、食品等行业的成分配比、贸易结算、流量定量控制等HKT原油流量计测量原理在管道中心安放一个涡轮,两端由轴承支撑.当流体通过管道时,冲击涡轮流量计叶片,对涡轮流量计产生驱动力矩,使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。

在一定的流量范围内,对一定的流体介质粘度,涡轮流量计的旋转角速度与流体流速成正比。

由此,流体流速可通过涡轮流量计的旋转角速度得到,从而可以计算得到通过管道的流体流量。

HKT原油涡轮流量计的转速通过装在机壳外的传感线圈来检测。

当涡轮流量计叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。

传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

原油就是主要用涡轮流量计来测量的,因为油类不导电,不能用电磁流量计来测量。

加上原油的PH值呈弱碱性,涡轮流量计的叶片采用不锈铁2Cr13,马氏体不锈钢,也叫不锈铁。

它完全可以达到用于原油的测量要求,不会产生化学反应。

涡轮流量计的管道都是采用304不锈钢材质的,也适用于原油的测量。

那么涡轮流量计用于测量原油有哪些优点呢:计量精确,稳定性能好,一般精度可以达到1%,特殊要求加工出来的精度为0.5%;可以液晶显示瞬时和累计流量;可以带脉冲或者4-20ma输出,或者是485通讯都可以。

液体超声流量计在原油计量中的选型和应用

液体超声流量计在原油计量中的选型和应用

液体超声流量计具备测量失误率低、测量领域应用广等优点,并且摆脱了传统的超声流量计的单向测量等约束,具备非常高的应用价值。

与此同时,液体超声流量计理论上不容易受到管径大小的影响,在管径较大、压强较大的情况下,也能够测量比较高的原有流量。

一、液体超声流量计测量原理液体超声流量计测量所应用的主要方式为时间差法,也就是所使用的超声波在流体之中,顺流以及逆流的时间的不同而计算出。

除此之外,流体的流速有着既定的计算公式来计算,其会受到超声波顺流传播时间、超声波逆流传播时间、超声波传播路径和流体传播路径所呈现的角度等。

并且会应用到传播时间差流量计这一设备,其主要原理在于利用测量传感器上行脉冲以及下行脉冲所产生的时间差距,继而计算出流体的流率,这在整一个测量过程之中是必不可缺的。

二、液体超声流量计在原油计量中的选型1.科隆液体超声波流量计科隆液体超声波流量计主要面向的是国外原油计量市场,具备着适应介质多、黏度范围广、部件较为固定、不易出现损耗等显著优势。

2.福尔赫曼液体超声波流量计福尔赫曼液体超声波流量计是其企业主要研发的流量计,具备着双向测量、速度快、磨损小、不容易受外界因素影响、各项成本投入较低等优势,并且突破了传统流量计的距离限制,能够极快地处理各项所产生的信息。

3.史密斯液体超声波流量计史密斯液体超声波流量计主要在原油、成品油的贸易之中有所应用,装配了对应的信号处理单元。

这一液体超声波流量计在一些外界环境比较恶劣的场所当中,并且极大地提高了原油计量的速度与效率。

除此之外,其还能够自动化进行诊断,以及时地发现其中的问题,而且对环境造成的污染相对而言较小,例如能源消耗比较低。

4.丹尼尔液体超声波流量计丹尼尔液体超声波流量计能够有效地规避没有纳入计量范围的原有的浪费,提高能源利用率,而且所需要投入的总体成本都比较低,后期的养护、维修方法相对而言较为简单。

但是,丹尼尔液体超声波流量计运转的时间成本投入比较大。

二、液体超声流量计在原油计量中的应用1.流体因素、运营因素的影响(1)运行工况的影响在超声换能器运转过程之中,在合适范围内所应用压力的调整,会在一定程度上影响到液体超声流量计的性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

原油流量计如何选型原油流量计可选用的流量计主要种类:1、HKT智能涡轮流量计2、HKB系列靶式流量计3、HK-CMF科里奥利质量流量计4、HKLC椭圆齿轮流量计用户应该如何选用原油流量计呢?下面小编就来具体介绍一下原油流量计的选用步骤,希望可以帮助到大家。

1、HKT原油流量计HKT原油流量计是采用涡轮流量计,涡轮流量计是目前应用比较广泛的一款流量计,它的性价比高,一般用于食品,医药,油类等的介质测量。

HKT原油流量计产品特点:压损小,精度高、重复性好,防腐防锈材质,适用于制药、食品等行业的成分配比、贸易结算、流量定量控制等HKT原油流量计测量原理在管道中心安放一个涡轮,两端由轴承支撑.当流体通过管道时,冲击涡轮流量计叶片,对涡轮流量计产生驱动力矩,使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。

在一定的流量范围内,对一定的流体介质粘度,涡轮流量计的旋转角速度与流体流速成正比。

由此,流体流速可通过涡轮流量计的旋转角速度得到,从而可以计算得到通过管道的流体流量。

HKT原油涡轮流量计的转速通过装在机壳外的传感线圈来检测。

当涡轮流量计叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。

传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

原油就是主要用涡轮流量计来测量的,因为油类不导电,不能用电磁流量计来测量。

加上原油的PH值呈弱碱性,涡轮流量计的叶片采用不锈铁2Cr13,马氏体不锈钢,也叫不锈铁。

它完全可以达到用于原油的测量要求,不会产生化学反应。

涡轮流量计的管道都是采用304不锈钢材质的,也适用于原油的测量。

那么涡轮流量计用于测量原油有哪些优点呢:计量精确,稳定性能好,一般精度可以达到1%,特殊要求加工出来的精度为0.5%;可以液晶显示瞬时和累计流量;可以带脉冲或者4-20ma输出,或者是485通讯都可以。

如果原油中含有一些杂质,必须配过滤器,防止叶轮的损坏。

注:用户在定购HKT系列原油涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

当有防爆要求时必须选防爆型传感器,并严格注意防爆等级。

需要我公司的显示仪表配套时,请参阅相应的说明书,选用合适的型号,或由我公司技术人员根据您提供的资料替您设计选型。

需要传输信号用的电缆时注明规格长度。

2、HKB原油流量计HKB原油流量计(原油靶式流量计)是采用传统的电容靶式原油流量计原理,保证原油流量计的耐用性、实用性,使用寿命长等特点,同时使原油流量计测量精度高,稳定性好的优势。

适用于各种原油流量计量的仪表,原油流量计整套系统由:流量传感器(靶式传感器)、智能液晶主机、温压补偿原件及仪表阀门组件构成。

原油流量计也可适用于各种纯净赃污及腐蚀性介质的测量。

HKB原油流量计参数口径:DN15~DN3000mm公称压力:0.6~42MPa工况温度:-200℃~-30℃精度:±0.2~±1.5%FS量程比:1:8壳体:碳钢;不锈钢(或按用户要求协商提供)供电方式:内置3.6VDC锂电池(两年换一次,不带信号输出);外供24VDC(带信号输出)输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供) 防护等级:IP65;IP67防爆标志:本安型ExiallCT4;隔爆型ExdllCT4执行标准:Q/BET05-06表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检连接法兰:国标(GB/T)系列;化工(HG)系列;机械(JB/T)系列;亦可按客户要求协商制作HKB原油流量计的特点²整台原油流量计在设计中无可动部件,插入式结构,拆卸方便²原油流量计可选用多种防腐及耐高低温材质(如哈氏合金,钛等)²整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压²原油流量计内设自检程序,故障现象一目了然²传感器不与被测介质接触,不存在零部件磨损,使用安全可靠²可就地采用干式标定方法,即采用砝码挂重法。

单键操作可完成标定²具有多种安装方式供选择,如选择在线插入式,安装费用低²具有一体化温度、压力补偿,直接输出质量或标方²原油流量计具有可选小信号切除、非线性修正、滤波时间可选择²能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量²计量准确,精度可达到0.2%?²重复性好,一般为0.05~0.08%,测量快速²压力损失小,仅为标准孔板的1/2△P左右²抗干扰,抗杂质能力特强²可根据实际需要更换阻流件(靶片)而改变流量范围²低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图²安装简单方便,极易维护²多种输出形式,能远传各种参数²抗震动性强,一定范围内可测脉动流原油流量计的选型指南A、HKB原油流量计连接方式:法兰卡装式(表体不带法兰)或法兰连接式(表体本身带法兰)。

一般建议选用法兰卡装式,因为其结构紧凑,价格低,而且供货周期短。

B、HKB原油流量计结构类型:一体型结构和分体型结构。

一般采用一体型结构,只有在特殊场合下采用分体型结构(如:介质温度高时、环境温度或湿度高时、带现场显示为读数方便时)。

C、HKB原油流量计显示方法:无现场显示、带现场显示和只带现场显示。

现场显示是指在表头上装有液晶显示电路,可显示累积流量、瞬时流量等参数。

D、HKB原油流量计信号输出方式:脉冲信号输出和4~20mA标准电流信号输出。

一般情况下建议采用脉冲信号输出,因为脉冲信号直接与旋涡脱落频率相对应,不需转换,具有最高的累计精度;同时,脉冲信号传输效果较好。

标准电流信号输出一般用于与终端或控制系统组成流量测量系统。

E、HKB原油流量计防爆形式:非防爆型和本安防爆型。

如果被测介质是易燃易爆物质或测量环境存在易燃易爆物质,应选用防爆型。

原油流量计工作原理当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,其数学公式:F = Cd²A²ρ²V2/2F:靶板所受的作用力Cd:流体阻力系数A:靶板对测量管轴向投影面积ρ:工况下介质密度V:介质在测量管中的特征流速HKB原油流量计注意事项不充许直接在原油流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。

如果需要在原油流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。

HKB原油流量计是一种常用的流量测量仪器,尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

3、HK-CMF原油流量计HK-CMF原油流量计采用的是科里奥利质量流量计。

科里奥利质量流量计是流量计中精度最高、重复性最好的产品,采用的是先进的科氏力传感器,使用单台科氏力质量流量计就可直接测量质量流量、介质密度、温度,让用户更直接了解流体的运行过程。

HK-CMF原油质量流量计产品特点:压损小,无直管段要求,精度高、重复性好适用于成分配比、贸易结算、流量定量控制等HK-CMF原油质量流量计产品参数产品名称:质量流量计,科里奥利质量流量计适用介质:液体(如:纯水、原油、汽油等)口径:DN3~DN100mm公称压力:0.6~10MPa工况温度:-200~+40℃(低温型),-20~+500℃(高温型),更高温度与工厂定制精度:±0.2%FS量程比:1:10(更宽量程请与厂家联系)壳体材质:不锈钢供电方式:外供24VDC输出信号:4~20mA二线制;脉冲0~1000HZ;RS485防护等级:IP65防爆标志:本安型ExiallCT4;隔爆型ExdllCT4表头显示:累积流量;瞬时流量;介质密度;介质温度连接方式:螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。

HK-CMF原油质量流量计优缺点质量流量计优点科里奥利质量流量计直接测量质量流量,有很高的测量精确度。

可测量流体范围广泛,包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。

测量管的振动幅小,可视作非活动件,测量管路内无阻碍件和活动件。

对应对迎流流速分布不敏感,因而无上下游直管段要求。

测量值对流体粘度不敏感,流体密度变化对测量值得值的影响微小。

可做多参数测量,如同期测量密度,并由此派生出测量溶液中溶质所含的浓度。

质量流量计缺点科里奥利质量流量计零点不稳定形成零点漂移,影响其精确度的进一步提高,使得许多型号仪表只得采用将总误差分为基本误差和零点不稳定度量两部分。

科里奥利质量流量计不能用于测量低密度介质和低压气体;液体中含气量超过某一限制(按型号而异)会显着著影响测量值。

科里奥利质量流量计对外界振动干扰较为敏感,为防止管道振动影响,大部分型号科里奥利质量流量计的流量传感器安装固定要求较高。

不能用于较大管径,目前尚局限于150(200)mm以下。

测量管内壁磨损腐蚀或沉积结垢会影响测量精确度,尤其对薄壁管测量管的科里奥利质量流量计更为显着。

压力损失较大,与容积式仪表相当,有些型号科里奥利质量流量计甚至比容积式仪表大100%。

大部分型号科里奥利质量流量计重量和体积较大。

价格昂贵。

国外价格5000 ~10000美元一套,约为同口径电磁流量计的2 ~5倍;国内价格约为电磁流量计的2~8倍。

4、HKLC原油流量计HKLC原油流量计,它采用的是椭圆齿轮流量计,是一种容积式流量计。

HKLC原油流量计由一对椭圆齿轮的旋转次数来测量流经容室的液体体积总量的流量计。

椭圆齿轮流量计又称排量流量计,属于一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,在流量仪表中是精度较高的一类。

它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。

椭圆齿轮流量计可以选用不同的材料(铸钢、不锈钢和316)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

●适用管径范围宽:Φ10~Φ200至更大;●适用量程范围广;●能测高温度和高粘度的液体,如原油、原油、汽油等;●安装简易,操作方便;●精度高,性能稳定。

HKLC原油流量计技术参数产品名称:椭圆齿轮流量计公称通径:DN10~DN200仪表材质:铸铁、不锈钢、铸钢压力等级:1 .0 、1.6、2.5、4.0、6.3MPa介质温度: 低温型:-40~+60℃常温型-10℃~+80℃中温型-10℃~+200℃高温型-10℃~+300℃介质粘度:0.3~50000(mPa.s)管道连接: GB/T9118-2000(中国标准法兰);现场显示:99999,999 L(累计流量)9999,999.9 L(单次流量)9999,999.9 L(瞬时流量)输出信号:脉冲信号、4~20mA、1-5V、4~20mA +HART协议、MODBUS支持RS232、RS485通讯(任选)防爆等级:EXiaIIBT5EXiaIICT5防护等级:IP65误差范围:±0.1%~±0.5%HKLC原油流量计基本特点流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
