h3c长距离光模块使用注意事项的通知
关于长距离光模块使用注意事项的通知在近期的一些项目中，连续发生长距离光模块（40KM及以上）故障的情况，由于长距离光模块对接收光功率要求高，使用不当容易导致损坏，为减少使用不当导致长距离光模块的故障，使用中有如下注意事项。
【涉及产品】光模块-SFP-GE-单模模块-(1550nm,100km,LC)（BOM编码0231A321）光模块-SFP-GE-单模模块-(1550nm,70km,LC)（BOM编码02312173）光模块-SFP-GE-单模模块-(1550nm,40km,LC)（BOM编码02312172）光模块-SFP-GE-单模模块-(1310nm,40km,LC)（BOM编码02312170）光模块-SFP 100M/155M单模长距模块-(1550nm,80km,LC)（BOM编码0231A090）光模块-SFP 100M/155M单模模块-（1310nm,40km,LC)（BOM编码0231A089）光模块-SFP-GE-单模模块-CWDM-(1550nm,70km,LC)（BOM编码0231A449）光模块-SFP-GE-单模模块-CWDM-(1570nm,70km,LC) （BOM编码0231A450）光模块-SFP-GE-单模模块-CWDM-(1590nm,70km,LC) （BOM编码0231A451）光模块-SFP-GE-单模模块-CWDM-(1610nm,70km,LC) （BOM编码0231A452）光模块-SFP-GE-单模模块-CWDM-(1470nm,70km,LC) （BOM编码0231A453）光模块-SFP-GE-单模模块-CWDM-(1490nm,70km,LC) （BOM编码0231A454）光模块-SFP-GE-单模模块-CWDM-(1510nm,70km,LC) （BOM编码0231A455）光模块-SFP-GE-单模模块-CWDM-(1530nm,70km,LC) （BOM编码0231A456）光模块-XFP-10G-单模模块-(1550nm,80km,LC)（BOM编码0231A41G）；XFP万兆光模块(1550nm,40km,LC)（BOM编码0231A72X）；XFP光模块-(1560.61nm,80km,LC) （BOM编码0231A0JD）XFP光模块-(1559.79nm,80km,LC) （BOM编码0231A0JE）XFP光模块-(1558.98nm,80km,LC) （BOM编码0231A0JJ）XFP光模块-(1542.94nm,80km,LC) （BOM编码0231A0JM）XFP光模块-(1542.14nm,80km,LC) （BOM编码0231A0JK）XFP光模块-(1540.56nm,80km,LC) （BOM编码0231A0JL）XFP光模块-(1539.77nm,80km,LC) （BOM编码0231A0JG）XFP光模块-(1538.98nm,80km,LC) （BOM编码0231A0JF）光模块-XENPAK-10G-单模模块-(1550nm,40km,SC) （BOM编码0231A324）光模块-XENPAK-10G-单模模块-(1550nm,80km,SC) （BOM编码0231A08H）光模块-SFP-2.5G-单模模块-(1310nm,40km,LC)（BOM编码0231A04A）光模块-SFP-2.5G-单模模块-(1550nm,80km,LC) （BOM编码0231A04B）622M SFP光模块-(1550nm,80km,LC) （BOM编码0231A04C）622M SFP光模块-(1310nm,40km,LC) （BOM编码0231A04D）【使用注意事项说明】长距离光模块对接收光功率范围要求严格，如果超出接收灵敏度，就会导致光模块故障，使用方法及注意事项如下：1、安装上述长距离光模块到设备后不要立刻连接光纤，先用命令行display transceiver diagnosis interface读取光模块收发光功率，查看发光功率是否在正常范围内，收光功率不是+1dB等异常值，没连接光纤情况下软件通常显示接收光功率可能为-40dB或比较低的值。
H3C光模块
H3C SFP光模块有关SFP光模块的定义及基本介绍请查看SFP光模块。
在这里只针对H3C SFP系列光模块做一个总体的资料整理。
包括：1000MSFP光模块，百兆SFP光模块，155M SFP光模块，622M SFP光模块，2.5G SFP光模块，千兆/百兆BIDI模块，BIDI GEPON OLT，千兆CWDM 模块，SFP电口模块等。
以下资料只供参考，1、H3C 1000MSFP光模块，千兆SFP 光模块的传输速率为1250Mb/s，均采用LC 连接器。
以下是H3C 1000M SFP 光模块属性：注：SFP-GE/FE-LX10-SM1310 为FE/GE 光口自适应光模块。
2、H3C 百兆SFP光模块以下是100M SFP光模块具体型号及规格：3、H3C 155M SFP光模块155M SFP光模块可以根据实际需要作为100M SFP光模块使用。
155M SFP 光模块具体型号及规格：4、H3C 622M SFP光模块以下是622M SFP 光模块具体型号及规格：5、H3C 2.5G SFP光模块2.5G SFP 光模块具体型号及规格如下：6、H3C千兆/百兆BIDI模块千兆BIDI 模块的传输速率为1250Mb/s，百兆BIDI 模块的传输速率为155Mb/s，千兆/百兆BIDI模块均采用LC 连接器。
千兆/百兆BIDI 模块具体型号及规格:• BIDI 模块发送和接收两个方向使用不同的中心波长，从而实现光信号在同一根光纤内的双向传输。
• BIDI 模块必须成对使用，例如若一端使用了SFP-GE-LX-SM1310-BIDI，另外一端就必须使用SFP-GE-LX-SM1490-BIDI；若一端使用了SFP-FE-LX-SM1310-BIDI，另外一端就必须使用SFP-FE-LX-SM1550-BIDI。
7、H3C BIDI GEPON OLT光模块BIDI GEPON OLT 光模块的传输速率为1250Mb/s，均采用SC 连接器。

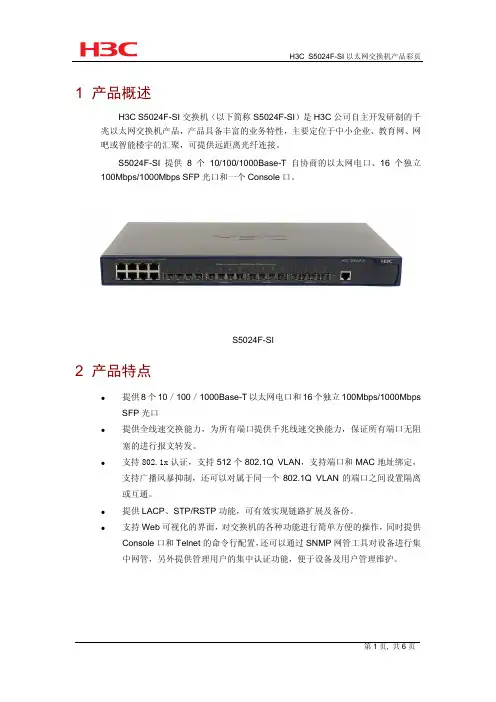

H3C S5024F-SI 产品彩页
H3C S5024F-SI 以太网交换机产品彩页
3 产品规格
项目 概述
标准
固定端口 固定端口属性 可选端口属性 指示灯
描述
IEEE 802.3 10BASE-T 以太网 IEEE 802.3u 100BASE-TX 快速以太网 IEEE 802.3ab 1000BASE-T 千兆以太网 IEEE 802.3z 千兆以太网（光纤） ANSI/IEEE 802.3 NWay 自动协商 IEEE 802.3x 流量控制 8 个 10/100/1000BASE-T 自适应以太网端口 16 个独立 100Mbps/1000Mbps SFP 光口 1 个 Console 端口 连接器类型：RJ-45 支持半双工、全双工、自协商工作模式 支持 MDI/MDI-X 自适应 连接器类型：LC 支持 100/1000Mbit/s 传输速率 全双工 每端口：Link/Act 每设备：Power
功耗
40W
工作温度
0℃～40℃
工作湿度
5%～95%，非凝露
散热方式
风扇散热
第 2 页, 共 6 页
H3C S5024F-SI 以太网交换机产品彩页
项目
