基床表层施工工艺
路堤基床表层级配碎石施工工艺工法
路堤基床表层级配碎石施工工艺工法1 前言1.1工艺概况随着我国铁路事业的快速发展，铁路设计时速不断提高，对铁路路基设计、施工提出了更高的要求。
铁路路堤是由基床及路基本体两部分组成，基床是列车动应力作用的有效部分，基床的强度和稳定性须能适应复杂的动荷载和自然条件的变化，以防止基床病害的产生。
基床又分为基床表层及基床底层两部分，基床表层是轨道的直接基础，受到列车动荷载的剧烈作用。
路堤基床表层级配碎石施工工法就是在新形势下发展并成熟起来的。
1.2工艺原理利用碎石的强度及各种级配碎石颗粒间的摩擦作用、嵌锁作用和粘结作用，再通过碾压达到压实标准，以足够的强度及刚度传递和分散列车动静荷载，提高路堤的稳定性。
2 工艺特点1、采用场拌级配碎石，施工速度快，施工质量、安全易保证，施工效果好。
2、压实标准采用地基系数K30、动态变形模量Evd和孔隙率n三个指标，确保施工质量达到设计标准。
3 适用范围本工艺适用于铁路路堤基床表层采用级配碎石填筑施工。
4 主要技术标准1、《高速铁路路基工程施工技术指南》铁建设【2010】241号2、《高速铁路路基工程施工质量验收标准》TB107513、《客运专线基床表层级配碎石暂行技术条件的规定》4、设计图纸及合同文件5 施工方法采用拌合站集中拌合级配碎石，按照“三阶段、四区段、八流程”工艺组织施工。
自卸汽车运料，摊铺机摊铺，平地机整平，压路机碾压，试验检测地基系数K30、动态变形模量Evd和孔隙率n三个指标，达到设计要求方可进行下道工序施工。
6 工艺流程及操作要点6.1工艺流程图1 基床表层级配碎石施工工艺流程图6.2操作要点6.2.1施工前准备进行级配碎石材质及级配试验，材质及级配均要符合设计及规范要求；调试拌合设备，确保拌合设备计量准确；施工前做好级配碎石备料工作，拌合场内不同粒径的碎石、砂砾等集料分别堆放。
在大面积填筑前，应根据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑工艺试验，确定填料级配、施工含水率、混合料颗粒密度、松铺厚度和碾压遍数、机械配套方案、施工组织等工艺参数。
铁路路基基床表层填筑施工方案

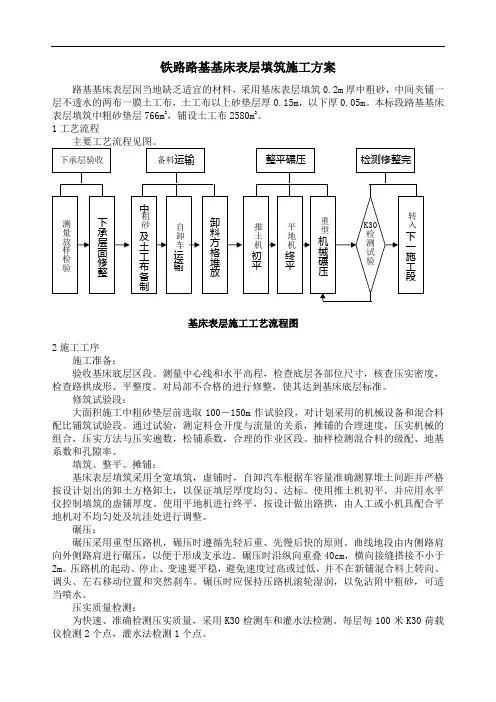

铁路路基基床表层填筑施工方案路基基床表层因当地缺乏适宜的材料，采用基床表层填筑0.2m 厚中粗砂，中间夹铺一层不透水的两布一膜土工布，土工布以上砂垫层厚0.15m ，以下厚0.05m 。
本标段路基基床表层填筑中粗砂垫层766m 3，铺设土工布2580m 2。
1工艺流程主要工艺流程见图。
2施工工序施工准备：验收基床底层区段。
测量中心线和水平高程，检查底层各部位尺寸，核查压实密度，检查路拱成形、平整度。
对局部不合格的进行修整，使其达到基床底层标准。
修筑试验段：大面积施工中粗砂垫层前选取100－150m 作试验段，对计划采用的机械设备和混合料配比铺筑试验段。
通过试验，测定料仓开度与流量的关系，摊铺的合理速度，压实机械的组合，压实方法与压实遍数，松铺系数，合理的作业区段。
抽样检测混合料的级配、地基系数和孔隙率。
填筑、整平、摊铺：基床表层填筑采用全宽填筑，虚铺时，自卸汽车根据车容量准确测算堆土间距并严格按设计划出的卸土方格卸土，以保证填层厚度均匀、达标。
使用推土机初平，并应用水平仪控制填筑的虚铺厚度。
使用平地机进行终平，按设计做出路拱，由人工或小机具配合平地机对不均匀处及坑洼处进行调整。
碾压：碾压采用重型压路机，碾压时遵循先轻后重、先慢后快的原则。
曲线地段由内侧路肩向外侧路肩进行碾压，以便于形成支承边。
碾压时沿纵向重叠40cm ，横向接缝搭接不小于2m 。
压路机的起动、停止、变速要平稳，避免速度过高或过低，并不在新铺混合料上转向、调头、左右移动位置和突然刹车。
碾压时应保持压路机滚轮湿润，以免沾附中粗砂，可适当喷水。
压实质量检测：为快速、准确检测压实质量，采用K30检测车和灌水法检测。
每层每100米K30荷载仪检测2个点，灌水法检测1个点。
下承层验收 测量放样检验下承层面修整中粗砂及土工布备制自卸车运输卸料方格堆放推土机初平平地机终平重型机械碾压转入下一施工段备料运输整平碾压 检测修整完善K30检测试验基床表层施工工艺流程图两布一膜土工布铺设：两布一膜土工布采用长丝布材，为减少施工接缝，两布一膜土工布幅宽采用大于5m的布材。
基床表层级配碎石(级配砂砾石)施工工艺
基床表层级配碎石（级配砂砾石）施工工艺一、适用范围新建铁路武汉至广州客运专线四标段（XXTJIV）第六单元全段路基基床表层填筑施工，包括路堑地段基床换填施工。
二、施工准备1.级配碎石或级配砂砾石备料充足。
2.拌合场内不同粒径的碎石、卵石或砂砾等集料分别堆放。
3.大面积填筑前，应根据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑压实工艺试验，确定填料级配、施工含水率、松铺厚度和碾压遍数、机械配套方案、施工组织。
试验段长度不宜小于100m。
4.基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。
三、施工工艺1.填料的选择①级配碎石A.颗粒的粒径、级配符合“基床表层级配碎石粒径级配表”中规定，且0.5mm以下的细集料中粒径小于0.075mm的颗粒含量应≤66％。
基床表层级配碎石粒径级配表B.在粒径大于22.4㎜的粗颗粒中带有破碎面的颗粒所占的质量百分率不少于30％；粒径大于1.7mm的集料的洛杉矶磨损率不大于50％；粒径大于1.7mm的集料的硫酸钠溶液浸泡损失率不大于12％；粒径小于0.5mm的细集料的液限不大于25％，其塑性指数小于6％；黏土及其他杂质含量的质量百分率小于等于0.5％。
C.与下部填土间应满足D15＜4D85的要求。
不能满足此项要求时，基床表层采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料。
但当下部为化学改良土时，可不受此项规定限制。
②级配砂砾石A.级配砂砾石颗粒的粒径、级配应符合“砂砾石的级配范围表”中规定。
B.级配曲线应接近圆滑，某种尺寸的粒径不应过多或过少。
C.与下部填土间应满足D15＜4D85的要求。
不能满足此项要求时，基床表层采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料。
但当下部为改良土时，可不受此项规定限制。
砂砾石的级配范围表D.颗粒中细长及扁平颗粒含量不应超过20％，黏土团及有机质含量不应超过2％。
基床表层施工方案
基床表层填筑施工方案1编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设〔2005〕160号、《客运专线铁路路基工程施工技术指南》TZ212-2005、《客运专线基床表层级配碎碎石暂行技术条件》科技基〔2005〕101号2适用范围3基床表层级配碎石填料要求基层表层级配碎石采用的碎石粒径、级配及材料性能应符合铁道部现行《客运专线基层表层级配碎石暂行技术条件的规定》。
级配碎石必须严格控制以下细集料的含量要求。
选用品质优良的原材料是确保级配碎石质量的基础。
要确保筛选并按比例混合组成的级配碎石混合料的粒径、级配及品质指标符合规定的要求。
基床表层填料采用级配碎石，其规格应符合下列要求：（1）粒径大于的集料的洛杉矶磨损率不大于30%。
（2）粒径大于的集料的硫酸钠溶液浸泡损失率不大于6%。
（3）粒径小于的细集料的液限不大于25%，其塑性指数小于6。
（4）不得含有黏土及其它杂质。
级配碎石的粒径级配应符合下表中规定基床表层级配碎石粒径级配范围表基床表层填料材质、级配必须经室内试验及现场填筑压实工艺试验，保证其孔隙率、地基系数、变形模量及动态变形模量符合设计要求并确定填筑工艺参数，方可正式填筑。
4 施工工艺流程及技术要求主要机械设备配置挖掘机、装载机、推土机、平地机、压路机、自卸汽车、级配碎石拌和设备、级配碎石摊铺机施工方法及工艺4.2.1施工方法⑴施工前应做好级配碎石备料工作，拌合场内不同粒径的碎石集料应分别堆放。
⑵基床表层级配碎石必须采用厂拌法施工。
拌和设备应计量准确，混合料必须进行材质及级配试验，材质及级配均要符合设计和规范的要求。
正式拌合前，调试厂拌设备。
⑶基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。
⑷在大面积填筑前，应根据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑压实工艺试验，确定填料级配、施工含水率、混合料颗粒密度、松铺厚度和碾压遍数、机械配套方案、施工组织等工艺参数。
高速铁路路基施工与维护-任务3-2.路堤基床施工
基床表层施工工艺流程
能力拓展
问题 : 1.影响该项目工程质量的关键工序有哪几项? 2.造成浆体喷射搅拌桩出现上述质量问题的原因可能有哪几条?如何处理? 3.坡脚隆起、位移超标的原因可能有哪几条?如何处理? 4.针对出现的质量问题。指出现场管理还存在哪些不足?
26
谢谢观看
1.测量放样检验 3.拌合 5.摊铺 7.检验
2.修正基床底层 4.运输 6.碾压 8.修正养护
基床表层施工工艺流程
8.修正养护
基床表层路基外侧的斜坡台阶，待最上层级配碎石填筑碾压成型且板结后，再用斜坡切割 机按设计厚度切除斜坡处的级配碎石。
20
基床表层施工工艺流程
项目小结
路堤是高速铁路线路工程中的薄弱部位，为了满足高速铁路高平顺性的要求，需控制路基 的变形和不均匀沉降，关键问题是控制路堤的工后沉降量。高速铁路路堤填筑从控制填料类型、 提高压实标准、强化基床结构和规范施工管理等方面来实现“工后零沉降”的要求。
路堤基床施工
《高速铁路路基施工》课程
路堤基床施工
学习目标
知识： 掌握路堤基床填料要求； 掌握路堤基床的压实标准； 掌握路堤基床检验项目和检验数量。
技能： 能够熟练进行路堤基床填筑的施工管理和质量控制； 能够熟练进行路堤基床质量验收工作。
素质： 养成严谨求实的工作作风； 具备协作精神； 具备一定的协调、组织能力。
2.基床基底应平整、坚实并具有规定的路拱，没有任何松散的材料和软弱的地点。在基床 基底碾压过程中，如发现土过干，表层松散，应适当洒水；如土过湿，发生“弹簧”现象，应 采取 挖开晾晒、换土、掺石灰或粒料等措施。
12
基床表层施工工艺流程
3.拌合
（1）按级配砂砾石或级配碎石的级配要求，计算不同粒径的配合比。 （2）根据基床的宽度、厚度和预定的压实度，按确定的配合比确定各路段需要的集料数量。 （3）集料的拌合须在中心拌合站进行，采用具有自动计量配料系统的拌和机，按试验确定 的配合比(加水量根据气候及运距在最优含水率基础上增加0．5％～1％进行配料和拌和，以获 得颗粒级配稳定和含水率合适的基床表层级配碎石混合料。拌合料应随拌随用。 （4）经检测混合料级配、含水率符合工艺试验确定的允许范围方可出场。
基床表层试验段施工方案

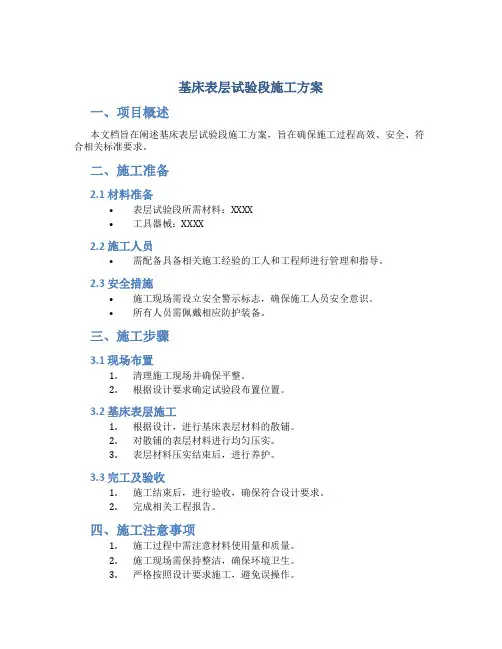

基床表层试验段施工方案
一、项目概述
本文档旨在阐述基床表层试验段施工方案，旨在确保施工过程高效、安全、符合相关标准要求。
二、施工准备
2.1 材料准备
•表层试验段所需材料：XXXX
•工具器械：XXXX
2.2 施工人员
•需配备具备相关施工经验的工人和工程师进行管理和指导。
2.3 安全措施
•施工现场需设立安全警示标志，确保施工人员安全意识。
•所有人员需佩戴相应防护装备。
三、施工步骤
3.1 现场布置
1.清理施工现场并确保平整。
2.根据设计要求确定试验段布置位置。
3.2 基床表层施工
1.根据设计，进行基床表层材料的散铺。
2.对散铺的表层材料进行均匀压实。
3.表层材料压实结束后，进行养护。
3.3 完工及验收
1.施工结束后，进行验收，确保符合设计要求。
2.完成相关工程报告。
四、施工注意事项
1.施工过程中需注意材料使用量和质量。
2.施工现场需保持整洁，确保环境卫生。
3.严格按照设计要求施工，避免误操作。
五、结束语
本文档详细介绍了基床表层试验段施工方案，施工过程中需严格按照相关要求进行操作，确保施工质量和安全。
以上为基床表层试验段施工方案内容，希望对施工工作有所帮助。
基床表层施工工艺及方法探究——以武汉至黄石城际铁路为例
可 一 博
出站后线路继续往东前行４ 公里折向东南， 跨过鸭儿湖及在建的汉鄂快速通道 ， 于 大庙 设华容 南站 ； 出站后线 路折 向南 ， 跨过花 马 湖后在花 湖新 城西 侧设花 湖 站， 出站后跨 在建 大广高 速公路 （ 花 湖互 通西侧 ） 及 武黄 高速公 路 ， 进入 黄石境 内， 以路 堑穿黄石 电厂粉 煤灰池 ， 沿军 事打靶 场、 黄石 市殡仪 馆及马鞍 山公墓 东 侧， 大泉路西侧前行至肖家铺附近设黄石北站， 出站后线路跨过发展大道、 磁湖 路、 武 九铁 路铁 黄支线 及沿湖 路 ， 于规划 谈 山公路 隧道西 侧穿谈 山进入 黄金 山
工 业技 术
Ｉ ■
基 床 表 层 施 工 工 艺 及 方 法 探究
以武汉 至黄石城 际铁 路为例
李 彦
（ 中铁 十一局 集 团第一 工程 有 限公 司 ４ ３ ５ ３ ９ ９ ）
一 改修 或者 正式 施工 的过 程 中 ， 基床 表层 的施 工 工作 是整 个过 程 中较为 重要 的一 个部 分 ， 对 于普 通 的铁 路路 线而言 ， 其最 大 的要 求就 是 需要有优质的填料， 尽管对于基床土质以及填土的密度方面有相关明确的设计要求， 然而， 我国依然在基床病害方面存在诸多问题。 文章将基床表层的施工作为主 要的研 究对 象 ， 并将武 汉 至黄石城 际 的铁路 为例 ， 对该项 工程 开展 概况描 述 ， 井对 基床 设计施 工方 案进行 大 体的介 绍 ， 在 此基 础上 ， 对该 项 铁路施 工工程 的路 基基
床表层 施 工工艺 及方 法进 行介绍 和总 结 。 【 关键 词］ 基 床表 层 ； 施工 工艺 ； 质 量 控制
中图分类号： Ｕ２ １ ５
路基基床表层施工工艺标准
标段基床表层施工工艺标准编号：编制：审核：批准：项目部方案修改记录基床表层施工工艺标准1、试用范围本标准适用于###项目部路基基床表层填筑施工。
2、编制依据2.1《铁路路基工程施工质量验收标准》2.2《客货共线铁路路基工程施工技术指南》2.3《新建##铁路工程设计文件及施工图》3、施工准备3.1内业技术准备路基试验段施工之前，项目部应组织相关技术、试验人员制定详细的实施方案，明确试验的目的、人员、机械设备及检测设备的需求计划、试验步骤、检测方法、相关数据整理分析方法。
3.2外业技术准备（1）合理配置机械设备和检测设备。
为满足路基试验段施工需要，选配性能状况好、满足施工工艺与质量要求的成套施工机械设备。
为满足检测要求，中心试验室配备了各种计量设备、力学试验设备、K30、Evd、静力触探、动力触探等检测设备。
（2）确定料源。
本段路基基床表层填筑选用A组填料。
项目部应对沿线路基填料进行调查，进行试验比对分析。
从填料的质量、运输道路以及经济性三方面综合考虑，确定符合要求的取土场。
经对选定的取土场土源进行土质取样、筛分检测，确定其质量是否满足设计要求。
（3）在大面积填筑前，根据初选的摊铺、碾压机械及试生产出的填料，选择不小于200m的试验段进行现场填筑压实工艺性试验，确定填料松铺厚度和碾压遍数、机械配套方案、施工组织，以指导以后的基床底层施工，确保基床表层的施工质量。
3.3测量准备由测量人员对现场进行测量放样，放出路基中线、两侧坡脚线、排水沟边线，测出原地面高程。
并把重要的中线点引出路基外，设置护桩，护桩每边的数量不少于3根。
路堤每填筑一层应测设一次边桩，并用石灰标出边线（应含加宽值），路堤每填筑1.5～2.0m后测设一次中桩。
4、施工工艺流程4.1施工工艺基床表层的填筑按验收基床底层、运输、摊铺碾压、检测修整和运输、摊铺、碾压、检测试验、修整养护施工工艺组织施工。
摊铺碾压区段的长度根据使用机械的能力、数量确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基床表层级配碎石（级配砂砾石）施工工艺
一、适用范围
新建铁路武汉至广州客运专线四标段（XXTJIV）第六单元全段路基基床表层填筑施工，包括路堑地段基床换填施工。
二、施工准备
1.级配碎石或级配砂砾石备料充足。
2.拌合场内不同粒径的碎石、卵石或砂砾等集料分别堆放。
3.大面积填筑前，应根据初选的摊铺、碾压机械及试生产出的填料，进行现场填筑压实工艺试验，确定填料级配、施工含水率、松铺厚度和碾压遍数、机械配套方案、施工组织。
试验段长度不宜小于100m。
4.基床表层填筑前应检查基床底层几何尺寸，核对压实标准，不符合标准的基床底层应进行修整，达到基床底层验收标准。
三、施工工艺
1.填料的选择
①级配碎石
A.颗粒的粒径、级配符合“基床表层级配碎石粒径级配表”中规定，且
0.5mm以下的细集料中粒径小于0.075mm的颗粒含量应≤66％。
基床表层级配碎石粒径级配表
B.在粒径大于22.4㎜的粗颗粒中带有破碎面的颗粒所占的质量百分率不少于30％；粒径大于1.7mm的集料的洛杉矶磨损率不大于50％；粒径大于1.7mm的集料的硫酸钠溶液浸泡损失率不大于12％；粒径小于0.5mm的细集料的液限不大于25％，其塑性指数小于6％；黏土及其他杂质含量的质量百分率小于等于0.5％。
C.与下部填土间应满足D15＜4D85的要求。
不能满足此项要求时，基床表层采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料。
但当下部为化学改良土时，可不受此项规定限制。
②级配砂砾石
A.级配砂砾石颗粒的粒径、级配应符合“砂砾石的级配范围表”中规定。
B.级配曲线应接近圆滑，某种尺寸的粒径不应过多或过少。
C.与下部填土间应满足D15＜4D85的要求。
不能满足此项要求时，基床表层采用颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料。
但当下部为改良土时，可不受此项规定限制。
砂砾石的级配范围表
D.颗粒中细长及扁平颗粒含量不应超过20％，黏土团及有机质含量不应超过2％。
E.粒径小于0.5mm的细集料的液限应小于25％，其塑性指数应小于6。
2.填筑施工
基床表层的填筑按验收基床底层、搅拌运输、摊铺碾压、检测修整“四区段”和拌合、运输、摊铺、碾压、检测试验、修整养护“六流程”施工工艺组织施工。
级配碎石采用级配碎石拌合站集中拌制。
不同粒径的碎石和石屑等细集料隔离，分别堆放。
测定各种原材料的流量—开度曲线。
然后按厂拌设备的实际生产率及各种原材料的设计质量比计算各自的要求流量，从流量—开度曲线上查出各个闸门的刻度。
按得出的刻度试拌一次。
测定其级配、含水量,如有误差则个别调整后再拌，直至达到要求。
拌合生产中，含水量略大于最佳值2%左右，使混合料运到现场摊铺后碾压时的含水量不小于最佳值。
摊铺碾压区段的长度应根据机械的数量、施工能力、场地情况确定，一般长度在100m以上。
其床表层或级配砂砾石分两填筑，每层最大填筑压实厚度不大于30cm，最小压实厚度不小于15cm。
级配碎石或级配砂砾石的摊铺采用摊铺机或平地机进行，顶层用摊铺机摊铺。
每层的摊铺厚度按工艺试验确定的参数严格控制。
用平地机摊铺时，在路基上采用方格网控制填料量，方格网纵向桩距不大于10m，横向分别在路基两侧及路基中心设方格网桩。
用摊铺机摊铺时，根据摊铺机的摊铺能力配置运输车，减少停机待料时间。
在摊铺机或平地机摊铺后用人工及时消除粗细集料离析现象。
厂拌设备的生产率、运输车辆的运量及摊铺的生产率相匹配，以保证施工的连续性。
混合料的含水量控制在施工允许含水量范围内。
碾压遵循先轻后重，先慢后快的原则。
前两遍行驶速度为1.5～1.7km/h，以后行驶速度为2.0～2.5km/h，路面的两侧多压2～3遍。
直线段和不设超高的平曲线段，由两侧路肩开始向路中心碾压；在设超高的平曲线段，由内侧路肩向外侧路肩进行碾压。
碾压时，保证纵向搭接长度大于2m，纵向行与行之间的轮迹重叠大于40cm，上下两层接头错开不小于3m。
施工过程中对混合料的级配、含水量进行的控制，混合料拌合均匀，无粗细颗粒离析现象，碾压达到要求的密实度。
四、质量标准
基床表层级配碎石（级配砂砾石）施工应满足如下要求：
五、成品保护
1.基床表层施工完毕，至无碴轨道支撑层施工开始前，严禁任何车辆通行。
六、注意事项
1.级配碎石或级配砂砾石必须采用场拌。
2. 级配碎石在出厂前经试验，确定合格后再运到工地，施工现场由试验员、质检员进行现场抽查。
3.如设计只换填路堑基床表层，当开挖至基床表层底面标高时，开挖表面应平顺整齐，并按设计做成向两侧的横向排水坡，基床表层以下不得扰动。
4.软土、松软土地基段基床表层的填筑宜在地基沉降基本稳定后进行，避免地基沉降对基床表层整体性产生影响。
七、质量记录
具体格式见《客运专线铁路工程施工质量验收标准应用指南》189～194页“基床表层级配碎石（级配砂砾石）检验批质量验收记录表（I）～（III）”。
