张力控制变频收卷程序方案
收卷变频器恒张力控制调试方法
收卷变频器恒张力控制调试方法收卷变频器恒张力控制调试方法根据上述方法完成变频器闭环矢量的调试工作后，再进行张力调试，张力控制参数设置如表4所示。
表4张力控制参数设置序号参数类型数值说明1FH-001开环转矩控制模式2FH-010收卷控制3FH-03计算值机械传动比4FH-042AI2为张力给定电位器信号5FH-06计算值最大张力6FH-0710%零速张力提升，根据实际情况设置。
7FH-0920%张力锥度FH-100通过线速度计算卷径8FH-11实际值最大卷径9FH-12实际值卷轴直径10FH-130初始卷径源由FH-12～FH-15设定11FH-271线速度输入信号选择AI1，由前一级变频器的AO输出;12FH-28计算值最大线速度13FH-331000机械惯量补偿系数14FH-347800材料密度15FH-351000材料宽度16FH-368%机械摩擦系数补偿6调试说明（1）转矩控制模式是指变频器控制的是电机的转矩，而不是频率，输出频率是跟随牵引电动机的速度而自动变化。
（2）根据公式F=T/R（其中F为材料张力，T为收卷轴的扭矩，R为收卷的半径），可看出，如果能根据卷径的变化调整收卷轴的转矩，就可以控制材料上的张力，这就是开环转矩模式控制张力的依据。
（3）MD系列变频器在闭环矢量控制（有速度传感器矢量控制）下可以准确地控制电机输出转矩，使用这种控制模式，必须加装编码器（变频器要配PG卡）。
（4）在实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应，需由使用者设定。
张力锥度可以控制张力随卷径增加而递减，用于改善收卷成型的效果。
（5）电机的输出转矩在加减速时，有一部分要用来克服收卷辊的转动惯量，变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿，使系统在加减速过程中仍获得稳定的张力。
摩擦补偿可以克服系统阻力对张力产生的影响。
（6）牵引1电机和牵引3电机长期工作在发电状态，牵引1变频器和牵引3变频器必须加装制动单元和制动电阻来消耗由电机回馈回来的能量，否则变频器直流母线上的电压会超过变频器限定的电压范围而报警停机。
MD收放卷张力控制
张力控制基础--什么是张力控制系统？
什么是张力控制系统？
张力控制系统就是为实现张力控制而 必须的系统构成。 典型的张力控制系统包括： 1、张力控制器（含专用变频器） 2、张力检测器 3、磁粉制动器或离合器。 功能： 能够持久地控制料带输送时的张力。 这种控制对机器的任何运行速度都必 须保持有效，包括机器的加速、减速 和匀速。即使在紧急停车情况下，它 也有能力保证料带不产生丝毫破损。
传动比
机械传动比=电机转速/卷轴转速 在张力控制时必须正确设定机械传动比。
皮带、齿轮(多极相乘）
最大线速度
牵引棍变频器最大频率时所能达到的线速度
来源 1、线速度和频率正比（模拟输出或脉冲输出） 2、检测时脉冲频率与线速度成正比（编码器或接
近开关） 直接影响卷径条件（线速度与传动比）； 要正确设置最大线速度（FH-28，FH-29); 观察FH-30---线速度实际值;
线速度检测＋变频器
线速度反馈 线速度输入 一般用于收卷，但必须方便安装速度反馈装置
磁粉制动/离合器＋张力传感器＋张力控制器
目前使用较为普遍，但仅限于开卷收卷场合
变频器 ＋张力传感器（调节辊）
线速度输入 张力输入
张力反馈
使用范围不受限，但必须方便安装传感器（调节辊）
变频器开环张力控制 速度反馈
式选择； Ø 可灵活改变收/放卷模式； Ø 丰富的卷径计算功能模块； Ø 灵活的转矩补偿、惯量补偿、张力锥度输出等功能模块
；
什么是张力控制？
在金属加工、纺织、造纸、橡胶、化工及电线电缆等工业中，当处理一些如纸张、薄片 、丝、布等长尺寸材料或产品时，都会用上卷壳及滚筒组成的加工生产线，这有一个 需要解决的问题：如何在卷筒直径从开始阶段至最后阶段逐渐变化的整个过程中，张 力和线速度的变化保持在所允许的范围内。以塑料薄膜为例，在放卷、收卷以及供料 过程中，薄膜上要保持一定的张力（或者称之为拉伸力），过大的张力会导致料膜变 形甚至断裂，而过小的张力又会使薄膜松弛，导致褶皱，这就要求在薄膜的处理过程 中要保持恒定的张力。 张力控制的作用就是：保持恒定的张力，抑制外来干扰引起的张力抖动。 有两种途径可解决此问题：
应用变频器中心卷绕功能精确控制张力
应用变频器中心卷绕功能精确控制张力文章链接：中国纺织服装机械网/news/Detail/9910.html纺织生产过程中的半成品或成品，如纱线、布匹需要卷绕在轴或辊上，例如：分批整经机将成片纱卷绕在经轴上；浆纱机和浆染联合机将成片浆过的纱卷绕在织轴上；卷染机和轧卷染色机将布卷绕在收放辊上。
这些设备在卷绕过程中都有一个共性问题，即需要恒张力控制，卷绕直径从最小直径到最大直径，要求纱和布的张力保持不变。
利用变频器或交流伺服的中心卷绕功能可以较好解决卷绕恒张力控制。
常见的卷绕方式有两种，即摩擦卷绕和中心卷绕。
摩擦卷绕的效果受摩擦辊的影响很大，如：分批整经机的经轴卷绕，传统的机构采用摩擦辊卷绕方式，由于摩擦传动易使纱线增加毛羽，影响产品质量，且不利于后道工序生产，特别是在升速和降速过程，影响会更大，也限制了整经机向高速发展。
所以新型的高速整经机多数采用中心卷绕方式。
浆纱机和染浆联合机的织轴卷绕，传统的机构采用机械式无级变速器（PIV）作为中心卷绕方式。
经过长期生产实践，PIV机械故障频繁，维修保养复杂，同时随着无梭织机的发展，要求织轴大卷装，PIV很难满足大卷装织轴恒张力卷绕的要求。
卷染机和轧卷染色机的织物卷绕，传统的卷绕机构较多采用直流电动机控制系统，作为中心卷绕方式，直流控制系统技术成熟，控制方便，能较好地满足生产要求。
但直流电动机有整流子和碳刷，需经常维护，特别在印染企业环境恶劣，直流电动机故障率高，企业不大欢迎。
自从变频器技术问世以来，人们考虑将变频调速技术应用到中心卷绕机构，可以发挥交流电动机固有的优点，结构简单、坚固耐用、经济可靠。
经过多年的实践证明，变频调速技术可以满足中心卷绕的要求，国内外的整经机、浆纱机、卷染机等同类设备已大量采用变频器中心卷绕技术。
在张力控制要求更高的场合，采用交流伺服中心卷绕技术。
经轴卷绕、织轴卷绕、布辊卷绕采用中心卷绕方式，当卷绕直径从小直径向大直径变化时（浆纱机织轴最小卷径为100mm，最大卷径为1000mm；卷染机卷布辊最小卷径为200mm，最大卷径为1500mm）为了使纱或布的表面张力保持不变，必须保证转速的变化与卷径成反比，转矩的变化与卷径成正比，若没有转矩补偿，随着卷径的增大，则纱或布的张力会逐渐减少。
收卷张力控制方案
收卷张力控制方案以下是 7 条关于收卷张力控制方案：1. 嘿，你知道吗？收卷张力控制好重要哇！就像骑自行车要保持平衡一样。
比如在印刷厂里，纸张收卷的时候，如果张力控制不好，那可就乱套啦！要么太紧纸张变形，要么太松卷得乱七八糟。
咱可得找到那个刚刚好的点，让收卷顺顺利利的呀！2. 哎呀呀，收卷张力控制方案可不简单哟！这就好比开船要掌握好方向。
像那种大卷的布料收卷，张力要是没弄对，不就跟船在海上迷失方向一样糟糕嘛！所以得精心设计方案，确保一切都稳稳当当的呢！3. 哇塞，想想看收卷张力控制方案得多关键呀！这就如同跳舞要踩准节奏。
比如塑料薄膜的收卷，张力控制不当，不就像跳舞乱了拍子一样不协调。
那可得把这个方案做得精妙绝伦，让收卷也能跳出优美的“舞蹈”呀！4. 嘿哟，收卷张力控制方案可不能马虎呀！这跟厨师做菜调味一样重要呢。
要是收卷张力出了问题，就好像菜的味道不对，多别扭呀！一定得把方案做得杠杠的，让收卷顺利得像美味的菜肴让人赞不绝口！5. 哎呀，收卷张力控制得好那才厉害呢！就类似拔河比赛要掌握好力度。
像金属卷材的收卷，张力没抓好，不就跟拔河输了一样可惜嘛！所以咱得好好琢磨这方案，让收卷张力恰到好处呀！6. 哇哦，收卷张力控制方案真的超级重要啊！简直就像歌手唱歌要把握好音准。
假如收卷时张力乱七八糟，不就跟唱歌跑调一样难听嘛！必须得弄出个完美的方案，让收卷如同美妙的歌声般流畅！7. 嘿，收卷张力控制方案绝对是门大学问呢！就像走钢丝要保持平衡一样惊险又关键。
在一些大型的工业生产中，张力控制方案要是不行，那可就跟走钢丝掉下去一样可怕呀！咱可得绞尽脑汁把方案弄好，让生产过程顺顺当当不出差错！总之，一个好的收卷张力控制方案太重要啦，能让收卷工作高效又顺利！。
变频收卷张力控制系统在印刷机上的应用
变频收卷张力控制系统在印刷机上的应用摘要：本文通过分析收卷动态过程及其运行特点，引入相关的计算公式；最后以三菱FR-740变频器为例进行参数设定说明。
介绍了变频器在印刷机收卷张力控制系统上的应用方案，由于它具有良好的转矩特性和免维护性能，已经越来越多地应用于包装和印刷企业。
关键词：印刷机变频器收卷张力控制1、张力控制变频收卷在印刷机器上的应用及工艺要求1.1、传统收卷系统的局限性：近几年我国的印刷包装行业取得了飞速的发展，面临着前所未有的巨大机遇，也面临着巨大的挑战。
印刷速度的不断提高对印刷张力控制系统的要求也越来越高。
利用磁粉离合器来传递扭矩的传统控制方式限制了运行的速度，也浪费了资源，对于离合器而言，扭矩较大时（卷径较大时）滑动转速也变大，容易产生发热等不利情况，加上其本身使用寿命的原因，造成了故障率的较高的情况，在高速运转的印刷机上，也造成了纸张的大大浪费。
1.2 张力控制变频收卷的工艺要求·在收卷的整个过程中都保持恒定的张力或者锥度张力。
·在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。
·在加速、减速、停止的状态下也不能有上述情况出现。
·要求将张力量化，即能设定张力的大小，能显示实际卷径的大小。
2、变频收卷张力控制系统在印刷机上的应用方案举例：图1：变频收卷张力控制示意图方案简叙（图1示）：主轴速度由PLC通过模拟信号AL3对INV1进行频率给定并由PG1编码器反馈进行速度控制； PLC根据设定张力要求输出转矩信号AL2至矢量变频器INV2对电机进行转矩控制，调节收卷张力的大小；过AL0张力反馈信号形成收卷张力PID闭环控制。
（所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。
反应到电机轴即能控制电机的输出转距。
真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力的PID控制，要加张力传感器；以大到大小卷启动/停止、加/减速及停车时达到相对稳定的张力控制效果，确保生产产品的质量。

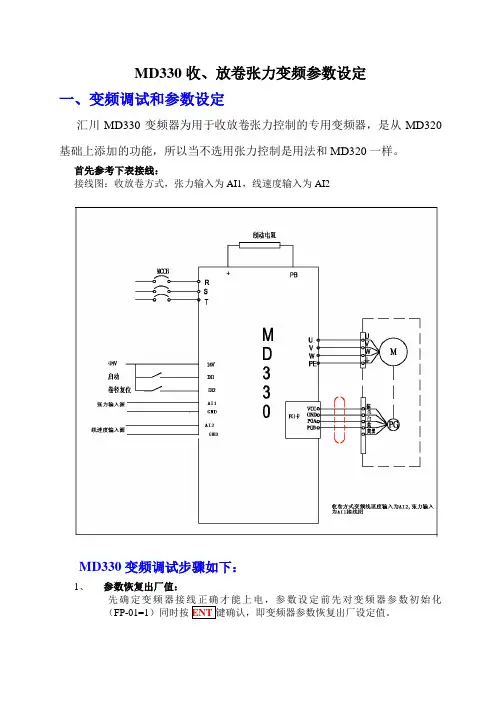

MD330收放卷参数设定步骤
MD330收、放卷张力变频参数设定一、变频调试和参数设定汇川MD330变频器为用于收放卷张力控制的专用变频器，是从MD320基础上添加的功能，所以当不选用张力控制是用法和MD320一样。
首先参考下表接线：接线图：收放卷方式，张力输入为AI1，线速度输入为AI2MD330变频调试步骤如下：1、参数恢复出厂值：才能上电，参数设定前先对变频器参数初始化（FP-01=1）同时按ENT键确认，即变频器参数恢复出厂设定值。
2、调好开环矢量：（注意调谐时加速和减速时间不可设置太小，保持出厂的默认数据即可。
）3、调好闭环矢量F2-11=编码器脉冲数（电机运行一圈编码器反馈的脉冲数）F0-02=1开环矢量成功后将编码器的脉冲数（，将F0-01参数改为“有速度传感器矢量控制”模式，按键和启停变频器分别让其运行5HZ、50HZ观察及电流，2中相差不大，如果电流比较大或者变频器停不下来，一般是编码器反馈回路有问题，停不下来需按急停断电才能停下来。
可能由以下原因造成：a检查F2-11是否设定正确，b编码器A、B相接线是否正确，是否接反了，必要时调换A、B相c检查编码器是否有松动、如有需紧固螺丝d外部线路有无松动情况以上步骤没问题才进行以下参数设定：4、其他参数设定：开环运行成功后，就可进行张力控制模式，目前常用的模式为：开环转矩控制模式，下面以开环转矩控制模式为例进行参数设定：5、摩擦补偿系数FH-36设定：逐渐加大FH-36摩擦补偿系数，按和启停变频器，直到在无张力的情况下马达能够运行起来，值。
6、完善设定参数：1）将FH-05设定20N张力，变频是否能快速启动起来并保持该张力。
如果是则2设定和控制了，可以拉材料做张力控制运行了。
7、惯量补偿FH-33：收卷起动时偏软或跟不上以及停机时张力过大的情况都由于惯量造成的。
需增加惯量补偿系数，适当增加FH-33的数值，改善收放卷启停由于惯性造成的张力偏大或偏小的问题。
二、参数设定补充说明：1）张力控制时，请清楚以下几个问题：A、张力来源，例如模拟量给定，或者通讯给定，正确设好张力来源参数B、卷径计算方式一般通过线速度计算设定好最大与最小卷径及初始卷径线速度输入部分选择好线速度输入来源并正确设定最大线速度（最大线速度对应输入的最大值，如选择模拟量做速度来源，最大线速度即为10V输入，为使用方便我们一般使用线速度计算方式）2）设定IO输入输出，你可能需要设定DI1启动、DI2卷径复位、DI3初始卷径选择，DI4故障复位以及故障报警输出，你还可以根据你的要求设定其他功能IO输入输出3）补偿设定，补偿包括摩擦补偿和机械惯量补偿摩擦补偿设定方法，先将张力设定为0，逐渐加大摩擦补偿系数，使得电机处于即将旋转的状态（一般是电机不转，但只要你稍微加一点力就能转起来），这时的摩擦补偿系数就是适当值，一般就不要再去改他，但根据你的需要也可做一点点变动。
卷绕机张力控制系统3页word
卷绕机张力控制系统
一、设备概述
本装置完通过西门子200PLC控制西门子变频器实时根据卷径变化改变收卷电机速度，使收卷线速度恒定保证印染质量。
二、工艺过程
1.装置起动前，通过触摸屏设置收卷线速度，初始卷径等参数，当系
统启动后，编码器计算收卷圈数，通过PLC计算出实时卷径，随着
收卷径的由小到大，PLC控制变频器使收卷电机的转速由快到慢相
应变化达到线速度恒定，同时通过另一编码器实时反馈线速度值，
与设定值比较进行微调。
三、模块组成和参数（电气）
希望以上资料对你有所帮助，附励志名言3条：
1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常
心态，将会战胜很多困难。
2、君子之交淡如水，要有好脾气和仁义广结好缘，多结识良友，那是积蓄无形资产。
很多成功就是来源于无形资产。
3、一棵大树经过一场雨之后倒了下来，原来是根基短浅。
我们做任何事都要打好基础，才能坚固不倒。
张力控制变频收卷程序方案
一. 张力控制变频收卷在纺织行业的应用1．传统收卷装置的弊端纺织机械如：浆纱机、浆然联合机等设备都会有收卷的环节。
传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年。
而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给很多客户带来了很多不便。
尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。
在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动。
2．张力控制变频收卷的优点* 张力设定在人机上设定，人性化的操作。
* 使用先进的控制算法:卷径的递归运算;空心卷径启动时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等.* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。
并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。
* 因为收卷装置的转动惯量是很大的，卷径由小变大时。
如果操作人员进行加速、减速、停车、再启动时很容易造成爆纱和松纱的现象，将直接导致纱的质量。
而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。
而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。
* 在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。
改造周期小，基本上两三天就能安装调试完成。
* 克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。
方便维护设备。
二. 变频收卷系统构成1．系统框图2．变频收卷的控制原理* 卷径的计算原理：根据V1=V2来计算收卷的卷径。
因为V1=ω1*R1, V2=ω2*Rx.因为在相同的时间内由测长辊走过的纱的长度与收卷收到的纱的长度是相等的。
即L1/Δt=L2/Δt Δn1*C1=i*Δn2*C2(Δn1---单位时间内牵引电机运行的圈数、Δn2---单位时间内收卷电机运行的圈数、C1---测长辊的周长、C2---收卷盘头的周长、i---减速比) Δn1*π*D1=Δn2*π*D2/i D2=Δn1*D1*i/Δn2,因为Δn2=ΔP2/P2(ΔP2---收卷编码器产生的脉冲数、P2---收卷编码器的线数). Δn1=ΔP1/P1取Δn1=1,即测长辊转一圈,由霍尔开关产生一个信号接到PLC.那么D2=D1*i*P2/ΔP2,这样收卷盘头的卷径就得到了.* 收卷的动态过程分析要能保证收卷过程的平稳性,不论是大卷、小卷、加速、减速、停车、启动都能保证张力的恒定.需要进行转矩的补偿.整个系统要启动起来,首先要克服静摩擦力所产生的转矩,简称静摩擦转矩,静摩擦转矩只在启动的瞬间起作用;正常运行时要克服滑动摩擦力产生的滑动摩擦转矩,滑动摩擦转矩在运行当中一直都存在,并且在低速、高速时的大小是不一样的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 张力控制变频收卷在纺织行业的应用
1．传统收卷装置的弊端
纺织机械如：浆纱机、浆然联合机等设备都会有收卷的环节。
传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年。
而且经常要维护，
维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给很多客户带来了很多不便。
尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。
在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动。
2．张力控制变频收卷的优点
* 张力设定在人机上设定，人性化的操作。
* 使用先进的控制算法:卷径的递归运算;空心卷径启动时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等.
* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。
并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。
* 因为收卷装置的转动惯量是很大的，卷径由小变大时。
如果操作人员进行加速、减速、停车、再启动时很容易造成爆纱和松纱的现象，将直接导致纱的质量。
而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。
而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。
* 在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。
改造周期小，基本上两三天就能安装调试完成。
* 克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。
方便维护设备。
二. 变频收卷系统构成
1．系统框图
2．变频收卷的控制原理
* 卷径的计算原理：根据V1=V2来计算收卷的卷径。
因为V1=ω1*R1, V2=ω2*Rx.因为在相同的时间内由测长辊走过的纱的长度与收卷收到的纱的长度是相等的。
即L1/Δt=L2/Δt Δn1*C1=i*Δn2*C2(Δn1---单位时间内牵引电机运行的圈数、Δn2---单位时间内收卷电机运行的圈数、C1---测长辊的周长、C2---收卷盘头的周长、i---减速比) Δn1*π*D1=Δn2*π*D2/i D2=Δn1*D1*i/Δn2,因为Δn2=ΔP2/P2(ΔP2---收卷编码器产生的脉冲数、P2---收卷编码器的线数). Δn1=ΔP1/P1取Δn1=1,即测长辊转一圈,由霍尔开关产生一个信号接到PLC.那么D2=D1*i*P2/ΔP2,这样收卷盘头的卷径就得到了.
* 收卷的动态过程分析
要能保证收卷过程的平稳性,不论是大卷、小卷、加速、减速、停车、启动都能保证张力的恒定.需要进行转矩的补偿.整个系统要启动起来,首先要克服静摩擦力所产生的转矩,简称静摩擦转矩,静摩擦转矩只在启动的瞬间起作用;正常运行时要克服滑动摩擦力产生的滑动摩擦转矩,滑动摩擦转矩在运行当中一直都存在,并且在低速、高速时的大小是不一样的。
需要进行不同大小的补偿,系统在加速、减速、停车时为克服系统的惯量,也要进行相应的转矩补偿,补偿的量与运行的速度也有相应的比例关系.在不同车速的时候,补偿的系数是不同的。
即加速转矩、减速转矩、停车转矩、启动转矩；克服了这些因素,还要克服负载转矩,通过计算出的时实卷径除以2再乘以设定的张力大小,经过减速比折算到电机轴.这样就分析出了收卷整个过程的转矩补偿的过程。
总结:电机的输出转矩=静摩擦转矩(启动瞬间)+滑动摩擦转矩+负载转矩.<1>在加速时还要加上加速转矩;<2>在减速时要减去减速转矩.<3>停车时,因为是通过程序控制减速至设定的最低速,所以停车转矩的补
偿同减速转矩的处理.
* 转矩的补偿标准
(1) 静摩擦转矩的补偿:因为静摩擦转矩只在启动的瞬间存在,在系统启动后就消失了.因此静摩擦转矩的补偿是以计算后电机输出转矩乘以一定的百分比进行补偿.
(2) 滑动摩擦转矩的补偿:滑动摩擦转矩的补偿在系统运行的整个过程中都是起作用的.补偿的大小以收卷电机的额定转矩为标准.补偿量的大小与运行的速度有关系。
所以在程序中处理时，要分段进行补偿。
(3) 加减速、停车转矩的补偿：补偿硬一收卷电机的额定转矩为标准，相应的补偿系数应该比较稳定，变化不大。
* 计算当中的公式计算
(1) 已知空芯卷径Dmin=200mm,Dmax=1200mm;线速度的最大值Vmax=90m/min,张力设定最大值Fmax=50kg(约等于500牛顿);减速比i=9;速度的限制如下:
因为:V=π*D*n/i(对于收卷电机)=>收卷电机在空芯卷径时的转速是最快的.所以:90=3.14*0.2*n/9=>n=1290r/min;
(2) 因为我们知道变频器工作在低频时,交流异步电机的特性不好,启动转矩低而且非线性.因此在收卷的整个过程中要尽量避免收卷电机工作在2HZ以下.因此:收卷电机有个最低速度的限制.计算如下: 对于四极电机而言其同步转速为:n1=60f1/p=>n1=1500r/min. =>2HZ/5HZ=N/1500=>n=60r/min 当达到最大卷径时,可以求出收卷整个过程中运行的最低速.V=π*D*n/i=>Vmin=3.14*1.2*60/9=25.12m/min.张力控制时,要对速度进行限制,否则会出现飞车.因此要限速.
(3) 张力及转矩的计算如下:如果F*D/2=T/i,=>F=2*T*i/D对于22KW的交流电机,其额定转矩的计算如下:T=9550*P/n=>T=140N.m.所以Fmax=2*140*9/0.6=4200N.
* 硬件配置
西门子PLC+艾默生TD3300变频器+HITECH人机
* PLC接线图
3．程序的实现。
