交流阻抗测试仪

合集下载

JJF(浙)1083-2012交流阻抗参数测试仪校准规范

JJF(浙)1083-2012交流阻抗参数测试仪校准规范
现象。 8 校准结果表达 8.1 校准证书 校准结果应在校准证书(报告)上反应,校准证书(报告)应至少包括以下信息: a) 标题,如“校准证书”; b) 实验室名称和地址; c) 进行校准的地点(如果与实验室的地址不同); d) 证书或报告的唯一性标识(如编号),每页及总页数的标识; e) 客户的名称和地址; f) 被校对象的描述和明确标识; g) 进行校准的日期,如果与校准结果的有效性和应用有关时,应说明被校对象的接收
日期; h) 如果与校准结果的有效性和应用有关时,应对被校样品的抽样程序进行说明; i) 对校准所依据的技术规范的标识,包括名称及代号; j) 本次校准所用测量标准的溯源性及有效性说明; k) 校准环境的描述; l) 校准结果及其测量不确定度的说明; m) 对校准规范偏离的说明; n) 校准证书和校准报告签发人的签名、职务或等效标识; o) 校准结果仅对被校对象有效的声明; p) 未经实验室书面批准,不得部分复制证书或报告的声明。 校准原始记录格式见附录 B,校准证书(报告)内页格式见附录 C、附录 D。
校准项目见表 2 中
表 2 校准项目
序号
校准项目
1
电压测量误差
2
电流测量误差
3
频率测量误差
4
相位角测量误差
5
计算参数测量误差
6
绝缘电阻
7
介电强度
注:“+”表示必须校准,“-”表示在首次校准时进行。
校准 + + + + + - -
3
JJF(浙) 1083 - 2012
7.2 校准方法 7.2.1 存放时间
I
JJF(浙) 1083 - 2012
引言
本规范依据国家计量技术规范 JJF1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1059-1999《测量不确定度评定与表示》编制 而成。

[AT520520SE交流低电阻测试仪][AT520LM电池内阻测试仪]

[AT520520SE交流低电阻测试仪][AT520LM电池内阻测试仪]

[AT520/520SE交流低电阻测试仪] [AT520L/M电池内阻测试仪]用户手册AT520系列用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与安柏科技销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

●仪器操作异常。

●操作中仪器产生反常噪音、异味、烟或闪光。

●操作过程中,仪器产生高温或电击。

●电源线、电源开关或电源插座损坏。

●杂质或液体流入仪器。

安全信息为避免可能的电击和人身安全,请遵循以下指南进行操作。

免责声明用户在开始使用仪器前请仔细阅读以下安全信息,对于用户由于未遵守下列条款而造成的人身安全和财产损失,安柏科技将不承担任何责任。

为防止电击危险,请连接好电源地线不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。

在此类环境使用任何电子设备,都是对人身安全的冒险。

非专业维护人员不可打开仪器外壳,以试图维修仪器。

仪器在关机后一段时间内仍存在未释放干净的电荷,这可能对人身造成电击危险。

如果仪器已经损害,其危险将不可预知。

请断开电源线,不可再使用,也不要试图自行维修。

如果仪器工作不正常,其危险不可预知,请断开电源线,不可再使用,也不要试图自行维修。

超出范围,仪器所提供的保护措施将失效。

声明:!$,标志和文字是常州安柏精密仪器有限公司已经或正在申请的商标。

目录有限担保和责任范围常州安柏精密仪器有限公司(以下简称Applent)保证您购买的每一台AT520/520SE/520L/520M在质量和计量上都是完全合格的。

此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。

本项保证仅适用于原购买者,并且不可转让。

自发货之日起,Applent提供玖拾(90)天保换和叁年免费保修,此保证也包括VFD或LCD。

玖拾天保换期内由于使用者操作不当引起的损坏,保换条款终止。

叁年保修期内由于使用者操作不当而引起仪器损坏,维修费用由用户承担。

贰年后直到仪表终生,Applent将以收费方式提供维修。

发电机转子交流阻抗试验方法

发电机转子交流阻抗试验方法

发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路,则转子绕组有效匝数就会减小,其交流阻抗就会减小,损耗会有所增大,因此,通过测量转子绕组交流阻抗和功率损耗,与历次试验数据相比,就可以有效地判断转子绕组是否有匝间短路。

二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压,读取电压、电流及功率损耗值。

施加电压的大小通过调压器调节。

2. 试验用仪器(1)转子交流阻抗测试仪、调压器。

(2)在现场没有转子交流阻抗测试仪时,可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。

3. 用交流阻抗测试仪测量发电机转子交流阻抗测试仪为新型的测试仪器,装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据,试验时只需调压即可,仪器会自动读取数据,并带过流过压保护报警功能。

4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系,可补偿试验电流30A到100A,对于大型发电机组,本试验使用的调压器如果有条件并接无功补偿装置,则调压器容量可以大大减小,可使用6KVA、250V的调压器。

如果没有无功补偿箱,调压器容量将达到10KVA,比较笨重。

5. 注意事项(1) 阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较,不应有显著变化。

(2) 隐极式转子在膛外或膛内以及不同转速下测量。

(3)每次试验应在相同条件、相同电压下进行,试验电压峰值不超过额定励磁电压。

(4)转子到现场后,未穿入发电机前,应做膛外转子交流阻抗试验,穿入发电机后,可做膛内测试。

此项目属于单体试验,应由安装单位进行。

(5)机组整套启动前,提前准备试验仪器及接线。

测试工作负责单位由调试单位和安装单位协商进行。

(6)在机组升速过程中,选取不同的转速点测试,直到机组定速3000转。

(7)机组超速试验后,应再次进行本试验。

(8)试验时,应注意与励磁回路断开。

以避免对励磁回路造成损害;受励磁设备的影响,不能加压。

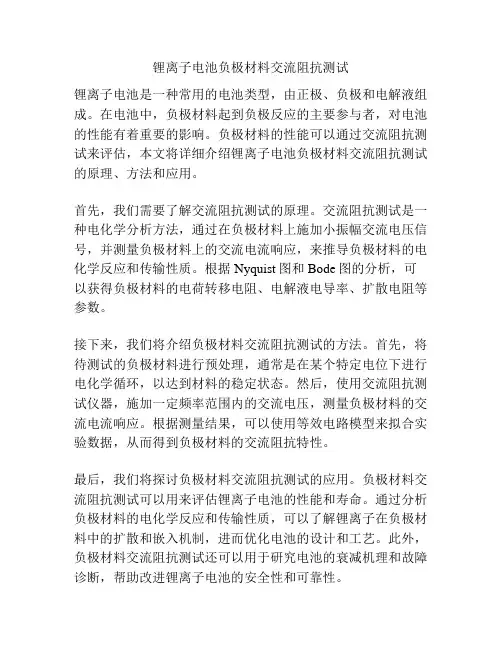

锂离子电池负极材料交流阻抗测试

锂离子电池负极材料交流阻抗测试

锂离子电池负极材料交流阻抗测试锂离子电池是一种常用的电池类型,由正极、负极和电解液组成。

在电池中,负极材料起到负极反应的主要参与者,对电池的性能有着重要的影响。

负极材料的性能可以通过交流阻抗测试来评估,本文将详细介绍锂离子电池负极材料交流阻抗测试的原理、方法和应用。

首先,我们需要了解交流阻抗测试的原理。

交流阻抗测试是一种电化学分析方法,通过在负极材料上施加小振幅交流电压信号,并测量负极材料上的交流电流响应,来推导负极材料的电化学反应和传输性质。

根据Nyquist图和Bode图的分析,可以获得负极材料的电荷转移电阻、电解液电导率、扩散电阻等参数。

接下来,我们将介绍负极材料交流阻抗测试的方法。

首先,将待测试的负极材料进行预处理,通常是在某个特定电位下进行电化学循环,以达到材料的稳定状态。

然后,使用交流阻抗测试仪器,施加一定频率范围内的交流电压,测量负极材料的交流电流响应。

根据测量结果,可以使用等效电路模型来拟合实验数据,从而得到负极材料的交流阻抗特性。

最后,我们将探讨负极材料交流阻抗测试的应用。

负极材料交流阻抗测试可以用来评估锂离子电池的性能和寿命。

通过分析负极材料的电化学反应和传输性质,可以了解锂离子在负极材料中的扩散和嵌入机制,进而优化电池的设计和工艺。

此外,负极材料交流阻抗测试还可以用于研究电池的衰减机理和故障诊断,帮助改进锂离子电池的安全性和可靠性。

总结起来,锂离子电池负极材料交流阻抗测试是一种重要的电化学分析方法,可以评估负极材料的性能和传输特性。

该方法的原理和方法已经得到广泛的研究和应用。

通过负极材料交流阻抗测试,可以优化电池的设计和工艺,并改善电池的性能、寿命和安全性。

随着锂离子电池的不断发展,负极材料交流阻抗测试将在电池研究和应用中发挥越来越重要的作用。

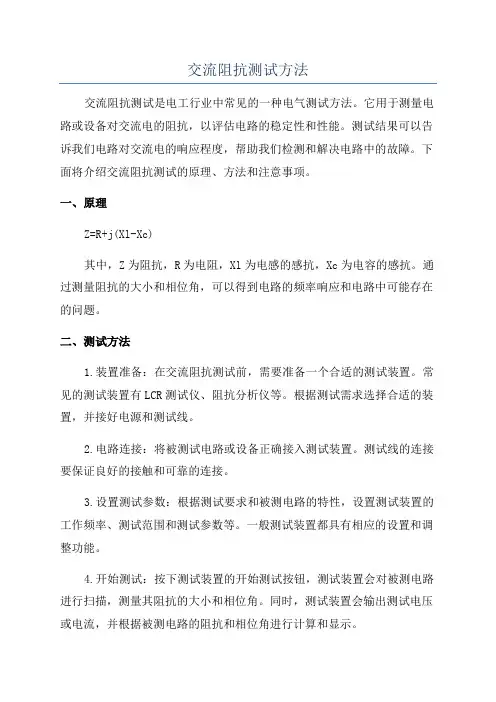

交流阻抗测试方法

交流阻抗测试方法

交流阻抗测试方法交流阻抗测试是电工行业中常见的一种电气测试方法。

它用于测量电路或设备对交流电的阻抗,以评估电路的稳定性和性能。

测试结果可以告诉我们电路对交流电的响应程度,帮助我们检测和解决电路中的故障。

下面将介绍交流阻抗测试的原理、方法和注意事项。

一、原理Z=R+j(Xl-Xc)其中,Z为阻抗,R为电阻,Xl为电感的感抗,Xc为电容的感抗。

通过测量阻抗的大小和相位角,可以得到电路的频率响应和电路中可能存在的问题。

二、测试方法1.装置准备:在交流阻抗测试前,需要准备一个合适的测试装置。

常见的测试装置有LCR测试仪、阻抗分析仪等。

根据测试需求选择合适的装置,并接好电源和测试线。

2.电路连接:将被测试电路或设备正确接入测试装置。

测试线的连接要保证良好的接触和可靠的连接。

3.设置测试参数:根据测试要求和被测电路的特性,设置测试装置的工作频率、测试范围和测试参数等。

一般测试装置都具有相应的设置和调整功能。

4.开始测试:按下测试装置的开始测试按钮,测试装置会对被测电路进行扫描,测量其阻抗的大小和相位角。

同时,测试装置会输出测试电压或电流,并根据被测电路的阻抗和相位角进行计算和显示。

5.分析测试结果:通过测试装置的显示或输出,可以得到被测电路的阻抗大小和相位角。

根据测试结果可以分析电路的频率响应、存在的问题和可能的故障原因。

三、注意事项1.测试装置的选择:选择合适的测试装置对于准确测试非常重要。

不同的测试装置有不同的工作频率范围、测试精度和功能特点。

根据具体需求选择合适的装置进行测试。

2.测试环境的影响:电磁干扰、杂散信号和温度等环境因素会对测试结果产生影响。

要保证测试环境的稳定和干扰较小,以确保测试结果的准确性。

3.测试装置的准备:测试装置的工作状态、电源和测试线的连接要检查和准备好。

确保测试装置的正常工作,以避免因测试装置本身的问题导致测试结果不准确。

4.数据分析与故障判断:测试结果只是提供了电路阻抗的数值和相位角,需要结合被测电路的具体特性进行分析和判断。

使用LCR测试仪测量电子元件的正确方法

使用LCR测试仪测量电子元件的正确方法

本。

有效而准确的元件性能描述、设计、评估和制造过程中的测试,对于元件用户和生产厂家是至关重要的。

电感、电容、电阻是电子线路中使用广泛的电子器件,在进行电子设计的基础上,准确地测量这些器件的值是极其重要的。

LCR表是一种采用交流方式测量电感、电容、电阻、阻抗等无源元件参数的装置。

用LCR测试仪测量元器件的参数时,其关键问题是测量误差。

它的误差来源主要有两部分,首先是LCR测试仪本身的内部误差,其次是由不正确校准、测试件的连接方法及不正确选择测量电路模型引起的。

一般连接方法越麻烦越能准确地测量出元器件的参数。

1、LCR测试仪校准首先对测试仪进行开路校准,开路校准主要是消除测试夹具与被测件相并联的杂散导纳。

其次是进行短路校准,通过一短路条(用低阻抗的金属板)将高、低电极相连。

短路校准主要是消除测试夹具与被测件相串联的残余阻抗的影响。

2、选择测量电路模型对于小电容、大电感来说,电抗一般都很大。

这意味着并联电阻(R )的影响相对于小数值串联电阻(R )更加显著,所以应采用并联电路模型。

相反,对于大电容、小电感则采用串联模型。

如图所示:3、LCR测试仪与被测件的连接3.1 2端子法这种连接方法比较简单,但由于接触电阻、连接电缆的串联阻抗(r)、连接电缆以及端子之间的杂散电容(c )会引起较大的误差。

如果不是中等级数量的阻抗,那么测试误差就会比较大。

一般用于精度要求不是很高的测试。

连接如图:3.2 3端子法对测试电缆和被测件进行屏蔽,通过抑制杂散电容,减少对高阻抗测试的测量误差。

一般用于小电容的测量。

为了将测试引线的杂散电容减至最小,测试电缆引线的中心导体应维护尽可能短,测量接头的屏蔽与电缆中心导体互联,以降低对地杂散电容的影响。

3.3 4端子法设置独立的电压检测电缆,以消除由于测试电缆串联阻抗所引起的电压降和接触电阻的影响,是一种减少低阻抗测试误差的方法。

但需要尽量考虑由于电缆之间的互感(M)所产生的影响,增加外屏蔽。

通用测试仪器大全之阻抗分析仪(工作原理,特性,使用方法,与相似仪器区别)

通用测试仪器大全之阻抗分析仪(工作原理,特性,使用方法,与相似仪器区别)

通用测试仪器大全之阻抗分析仪(工作原理,特性,使
用方法,与相似仪器区别)
什么是阻抗分析仪?阻抗分析仪能在阻抗范围和宽频率范围进行精确测量,它利用物体具有不同的导电作用,在物体表面加一固定的低电平电流时,通过阻抗计算出物体的各种器件、设备参数和性能优劣。

阻抗分析仪的原理:抗分析仪可以丈量和评定压电陶瓷片、压电换能器、超声波清洗机、超声波焊接机、超声波粉碎机、超声波加工设备等各种器件、设备的参数和性能优劣。

1. 通过导纳圆1、基本精确度:0.05[%]
2、频率精确度:±0.005[%]
3、量测参数:Z,L,C,R,Q,D,Y,G,B,X
4、输出:10mV to 1V rms,200uA to 20mA rms
5、显示格式:串/并联电路,或两极式
6、7、电表模式:可当标准LCR 电表使用
8、待测:组件连接
9、备有许多的可选附件以供不同的测试需要。

10、消耗因素:±0.0005(1+D*D2)
11、质量因素:±0.05[%](Q + 1/Q)
阻抗分析仪如何使用?阻抗分析仪阻抗测试仪用于所有容量的发电机组,测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

1、测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线;
2、一键飞梭(旋转鼠标)无需按键,操作更方便;。

便携式阻抗测量仪的研制与应用

便携式阻抗测量仪的研制与应用
于 工 程 现场 测 试 。一 般 而 言 ,完 整 的涂 层 阻抗 在 1 I2 0Qc1以上 ,有 的涂层 甚至 达到 1“ 0 Qc 。 I 0 1 m 或 P aef h s— 图来 获 得涂层 下 金属 或钢 筋混凝 土 内 的
界面信息和腐蚀状态。 当涂层阻抗值低于 l 。 ,可 以认为涂层 的 0Qc 时 m 便携 式 阻抗 测试 仪包 括测 量部分 、数 据存贮 部 保 护 I 已经 很低 ,因此 可 以根据 涂层 阻抗值 判断 分 、 生能 数据输 出部 分 。仪器 主机 由极化测 量控 制 电路 、 涂层 的保护性 能 。 单片机系统、高精度模 / , / 数 数 模转换电路 、大 我们通过前期研究 ,发现 ES谱图的中频区段 屏幕液晶显示屏和通讯接 口等部分组成。整个测量 I 的相位角变化与涂层阻抗值 的变化趋势非常接近, 随着涂层阻抗的降低 ,中频相位角也 同步降低。由
的 交流 阻抗 测试仪 及相 关软件 构成 ,可作 为 一般 的 交流 阻抗 测 试仪进 行 全频 率 区 间的交
流阻抗测试 ,用于研究涂层的保护性能和失效过程 ; 也可在工程应用现场对涂层性能进
行 快速 测试 ,实现 对涂 层服役 性 能的快 速评价 。
关 键词 涂层 性能 测试 仪 器 研制 应 用
仪器 安装在 现场 进行 手动测 量 ;内置 f s 存 储器 。 l h a 可将 测试 时间 、地点 编号与 数据 同时存 储 ,最多 可
存储 3 个记录组 ,Fah 0 l 存储器保证在仪器断电后 s
与失效程度的信息。据此建立涂层性能快速测试方 数据仍然保存 ,为现场应用提供方便。测试数据还 法 与仪器 。 可通 过 US B传输 到 P C机进 行进 一 步处 理和 显示 。
