什么叫电气互锁
互锁是什么意思
互锁是什么意思
互锁就是利用接触器的常闭触点将其他的接触器或继电器断开，保证在一个接触器工作时，另一个不能工作。
互锁一般在星三角用的多，主要是防止同时启动两种模式，如果两种同时启动，会造成电源断路。
电路中的互锁是指:两个不同的节点各自串联在对应在电路中互相制约,当线圈1的节点动作时,线圈2不动作,当线圈2 的节点断开时,线圈1不动作。
两个开关，不能同时合上，相互之间的制约作用就叫互锁，譬如A先开关合上了，就会让B开关无法合上，要想合上B开关，就先得断开A 开关（解锁）后才能合上B开关。
互锁的应用是将继电器A的常闭触电串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。
当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。
相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。
互锁是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
互锁空开的工作原理
互锁空开的工作原理
互锁空开是一种常用的电气保护装置，它通过在电气系统中设置多个空气开关，以实现电路的互锁控制和保护。
互锁空开的工作原理如下：
1. 互锁功能：互锁是指在电气系统中的不同部分之间设置互相制约的机构或装置，使得它们不能同时操作，以保证电路的安全性。
互锁空开通过互锁机构来实现电路的互斥控制，防止误操作或故障引起的电路冲突。
2. 空开功能：空开是指在电路中断时能够迅速切断电源供应的开关设备。
互锁空开可以通过手动操作或自动控制来实现对电路的切断和接通。
3. 工作流程：当互锁空开处于闭合状态时，电路正常工作，电流可以顺利通过。
而当发生电气故障或需要切断电路时，通过触发互锁机构，互锁空开会自动打开，切断电源供应，以保护电器设备和人身安全。
4. 互锁机构：互锁机构是互锁空开中的关键部分，它可以通过机械、电磁或电子方式来实现。
常见的互锁机构包括机械联锁、电气联锁和电子互锁等。
总之，互锁空开通过互锁机构实现电路的互斥控制，并通过切断电源来保护电器设备和人身安全。
它是一种可靠的电气保护装置，广泛应用于工业、商业和住宅等领域。
互锁电路原理

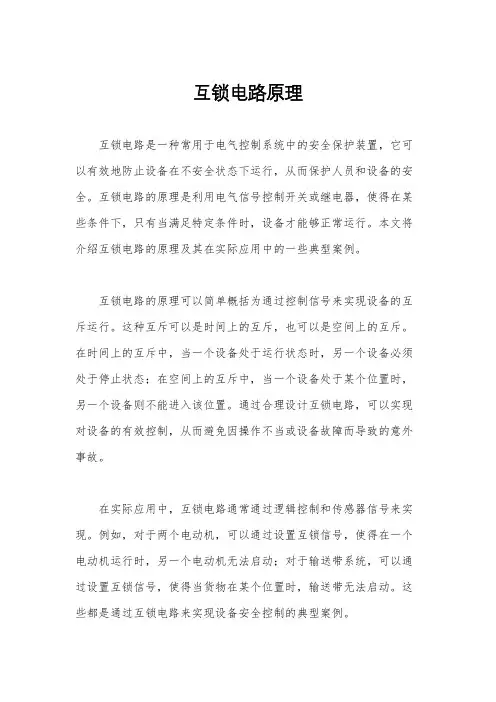

互锁电路原理互锁电路是一种常用于电气控制系统中的安全保护装置，它可以有效地防止设备在不安全状态下运行，从而保护人员和设备的安全。
互锁电路的原理是利用电气信号控制开关或继电器，使得在某些条件下，只有当满足特定条件时，设备才能够正常运行。
本文将介绍互锁电路的原理及其在实际应用中的一些典型案例。
互锁电路的原理可以简单概括为通过控制信号来实现设备的互斥运行。
这种互斥可以是时间上的互斥，也可以是空间上的互斥。
在时间上的互斥中，当一个设备处于运行状态时，另一个设备必须处于停止状态；在空间上的互斥中，当一个设备处于某个位置时，另一个设备则不能进入该位置。
通过合理设计互锁电路，可以实现对设备的有效控制，从而避免因操作不当或设备故障而导致的意外事故。
在实际应用中，互锁电路通常通过逻辑控制和传感器信号来实现。
例如，对于两个电动机，可以通过设置互锁信号，使得在一个电动机运行时，另一个电动机无法启动；对于输送带系统，可以通过设置互锁信号，使得当货物在某个位置时，输送带无法启动。
这些都是通过互锁电路来实现设备安全控制的典型案例。
互锁电路的设计需要考虑多种因素，包括设备的工作原理、安全要求、操作流程等。
在设计互锁电路时，需要充分考虑设备的运行逻辑，确定互斥条件，并合理设置互锁信号。
同时，还需要考虑传感器的选择和布置，以及控制逻辑的编写。
只有在这些方面都考虑周全的情况下，互锁电路才能够发挥其应有的作用。
总之，互锁电路是一种重要的电气控制装置，它通过控制信号实现设备的互斥运行，从而保护人员和设备的安全。
在实际应用中，互锁电路有着广泛的应用，可以有效地防止因操作不当或设备故障而导致的意外事故。
因此，对互锁电路的原理和设计有着深入的了解，对于保障设备运行安全具有重要意义。
电工中的自锁互锁联锁的概念
电工中的自锁互锁联锁的概念本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。
自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。
控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。
I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI 的常开触点短接。
从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。
把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。
因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。
互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。
原理。
电气控制技术模块二-任务八-2联锁(互锁)概念(新增)
复合按钮的动断触头也可以用来实现互锁的作
用，这样的互锁叫机械互锁。
XXXXX XXXXX
联锁（互锁识点导学
知道联锁（互锁）的概念。
重点、难点
知道联锁（互锁）的概念
重点 难点
知道联锁（互锁）的概念。
从电动机正反转控制线路可以看出，用于控 制电动机正转、反转的交流接触器 KM1、KM2 的主触头不允许同时闭合，否则将造成两相 电源（L1相和L3相）短路事故。
为了避免KM1和KM2同时得电动作，要求线路必
须设置联锁环节：在正转、反转控制电路中分 别串接对方接触器的一对动断触头，这样，当 一个接触器得电动作时，通过其辅助动断触头 使另一个接触器不能得电动作。
这种利用两个接触器的辅助动断触头进行相
互制约的控制方式，叫电气互锁，或叫电气
联锁。起互锁作用的辅助动断触头叫互锁触 头或联锁触头，联锁符号用“▽”表示。
互锁电路图及工作原理
互锁电路图及工作原理互锁电路是一种常见的电气控制电路，它在工业自动化领域中起着至关重要的作用。
本文将详细介绍互锁电路的原理和工作方式，并提供相应的电路图示。
首先，我们来了解一下互锁电路的基本原理。
互锁电路是一种通过控制电路中的开关元件，实现对电路的互斥控制的电气控制电路。
它通常应用在需要对多个设备或电路进行互斥控制的场合，以确保各个设备或电路之间的安全运行。
互锁电路通常由多个开关元件和继电器组成。
在正常情况下，各个开关元件可以独立控制各自的设备或电路。
但是当其中一个设备或电路处于工作状态时，互锁电路会通过继电器将其他设备或电路的开关元件锁定，以防止其启动，从而确保各个设备或电路之间的互斥控制。
接下来，我们将详细介绍互锁电路的工作原理。
假设我们有两个设备A和设备B，它们分别通过开关元件S1和S2进行控制。
当设备A处于工作状态时，我们希望设备B不能启动，这时就需要使用互锁电路来实现。
互锁电路的工作原理如下，当开关元件S1闭合时，继电器K1被激活，使得继电器K1的触点闭合，从而使得开关元件S2无法闭合，设备B无法启动。
反之，当开关元件S2闭合时，继电器K2被激活，使得继电器K2的触点闭合，从而使得开关元件S1无法闭合，设备A无法启动。
这样，通过互锁电路的设计，我们实现了设备A和设备B之间的互斥控制。
在实际应用中，互锁电路还可以通过增加多个开关元件和继电器，实现对多个设备或电路的互斥控制。
同时，互锁电路还可以结合传感器和PLC等控制设备，实现更加复杂的自动化控制功能。
总之，互锁电路是一种非常重要的电气控制电路，它通过对开关元件和继电器的合理设计，实现了对设备或电路的互斥控制。
在工业自动化领域，互锁电路被广泛应用于各种设备和电路的控制中，为安全生产和高效运行提供了重要保障。
以上就是关于互锁电路图及工作原理的详细介绍，希望对大家有所帮助。
如果您对互锁电路还有其他疑问或需要进一步了解，欢迎随时与我们联系。
详细讲解电工三把锁,自锁,联锁,互锁
引言概述：电工三把锁，即自锁、联锁和互锁，在电气工程中起着至关重要的作用。
它们是一种安全措施，用于保护工作人员和设备免受电气事故的伤害。
本文将详细讲解电工三把锁的原理、功能和应用。
正文内容：一、自锁1. 自锁的定义和作用：自锁是指在设备上安装的自锁装置能够使设备在运行或维修过程中自动停止，以确保工作人员的安全。
2. 自锁的原理：自锁装置通过电源电路或控制信号干扰，使设备处于停止状态。
常见的自锁装置有电气自锁和机械自锁两种。
3. 自锁的应用举例：自锁装置在电梯、输送带和生产线等设备中广泛应用，用于保护工作人员免受设备运行时的伤害。
二、联锁1. 联锁的定义和作用：联锁是指通过逻辑或物理连接多个设备，使它们按照事先规定的顺序或条件进行操作，以确保工作安全和系统的正常运行。
2. 联锁的原理：联锁装置通过逻辑电路或物理装置实现设备间的相互制约和顺序操作。
常见的联锁方式包括电气联锁、机械联锁和液压联锁等。
3. 联锁的应用举例：联锁装置在化工厂、发电厂和石油炼制厂等复杂的工业系统中广泛应用，用于确保设备和工艺流程的正常运行。
三、互锁1. 互锁的定义和作用：互锁是指通过两个或多个互相制约的装置，使设备在特定条件下只能单向运行或关闭，以确保工作人员的安全。
2. 互锁的原理：互锁装置通过逻辑电路或物理配置实现设备之间的互相制约，一方开启时另一方关闭，以防止不安全操作。
常见的互锁方式有电气互锁、机械互锁和气动互锁等。
3. 互锁的应用举例：互锁装置在机床、工厂门禁和高压开关设备等场景中广泛应用，用于防止不安全操作和事故的发生。
四、自锁、联锁和互锁的比较与选择1. 自锁、联锁和互锁的比较：自锁、联锁和互锁都是保护工作人员和设备安全的重要手段，但其原理、适用范围和操作方式各不相同。
比较它们的优缺点，有助于选择合适的锁定方式。
2. 根据应用场景选择锁定方式：选择自锁、联锁或互锁需要根据实际工作场景和设备需求进行综合考量。
例如，对于需要停机维修的设备，应选择自锁装置；对于需要严格控制工艺流程的系统，应选择联锁装置；对于需要确保设备安全运行的场所，应选择互锁装置。
电气互锁的名词解释
电气互锁的名词解释近年来，随着工业自动化的不断发展，电气互锁成为了各行各业中广泛采用的重要技术。
它在保证设备和系统的安全性、可靠性以及生产效率方面起到了关键作用。
在本文中，我们将对电气互锁进行详细的解释，并探讨其在现代工业中的应用及意义。
首先，什么是电气互锁？电气互锁是一种通过电气信号控制设备间互相配合和相互制约的技术。
它基于电气元件和逻辑控制实现，通过编程或电气元件之间的连接，实现设备之间的联锁、互动和配合。
电气互锁通常由传感器、控制器、执行器等元件组成，并借助于逻辑控制系统来实现各种操作。
电气互锁在工业控制中具有广泛的应用。
例如，在机械制造领域，电气互锁可以保证设备在正常运行状态下进行操作，有效防止因故障或误操作而引发的安全事故。
在电力行业中，电气互锁可以确保电网系统各个设备之间的相互联锁，从而保持电力系统的安全、稳定运行。
在化工领域，电气互锁可以避免有害气体泄漏、化学品混合等危险情况的发生。
此外，电气互锁还广泛应用于铁路、石油、航天等领域以及各类自动化生产线。
电气互锁的工作原理是设备之间的相互制约。
通过传感器感知设备状态并将信号传递给控制器，控制器根据预设的逻辑条件进行逻辑判断和计算，然后通过执行器实现对设备的控制。
例如，在一个自动化生产线中，设备A需要在设备B完成旋转后才能进行下一步工作，那么通过电气互锁，可以在设备A感知到设备B运行状态正常后才允许其启动，从而确保两个设备的配合和制约。
除了相互制约功能，电气互锁还可以实现多个设备之间的联锁。
联锁是指多个设备在某种条件下同时采取行动，或者一个设备的状态会影响其他设备的状态。
通过电气互锁，可以对设备之间的相关性进行逻辑编程，从而实现高度自动化和智能化的生产流程。
电气互锁不仅提高了工业生产的安全性和可靠性，还提高了生产效率。
通过电气互锁，可以避免由于操作错误、设备故障等原因造成的资源浪费和生产停滞。
此外，电气互锁还可以对设备状态进行实时监控、诊断和报警，及时发现潜在问题，避免生产事故的发生，提高生产效率和工作效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么叫电气互锁
电气互锁
电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
二是机械互锁，三是电气机械联动互锁。
电气互锁：将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。
这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。
但也可以用机械联杆实现这一动作。
三是电气机械联动互锁。
如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。
电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。
机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。
电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。
机械互锁可靠性高，但比较复杂，有时甚至无法实现。
通常互锁的两个装置要在近邻位置安装。
