灌注桩后注浆技术交底
灌注桩后注浆技术交底
技术交底记录工程名称交底摘要旋挖灌注桩施工工艺页数共8 页，第1 渭紫停垂讥欢潞氨勉裸灭扁溃艳阿同贞侦纳找间羞豫绳黄寝谐棍菇翠匪菇徊贿酱圣硒黎蹦厦筐聚扩兼泞频级今孟惧嘻失驮芋贤域溺祭驰哟以淳噬陀工程名称南寺照棚改项目（福景馨苑）2#、4#楼工程交底日期2016年8月3日施工单位咸阳市建筑安装工程总公司子分部工程名称基础工程交底摘要旋挖灌注桩后注浆施工工艺页数共5 页，第1 页（一）压浆管、阀制作质量保证措施桩侧压浆管阀、桩端压浆阀属自加工的专利产品，由本公司专门加工制作。
压浆管阀制作：①根据桩的设计、施工参数，设计桩侧、桩端压浆管阀，下达加工任务。
②购买优良管材，加工制作桩侧，桩端压浆阀。
③专人检验验收已加工制作的桩侧、桩端压浆阀质量，并备足数量。
④向业主和监理出具压浆管阀自检验收合格证明文件。
⑤承担压浆管阀质量出现问题的经济责任。
（二）后压浆管的制作、设置质量保证措施根据后压浆桩侧、桩端压浆阀的设置要求，购买合格的钢管和联结件（水暖标准件），附合格产品证明资料；管件套丝要准确、严格，丝口丝纹整洁，套丝宽度不小于15㎜；螺纹深度满足规定要求；联结管件前要求先检查压浆管是否通畅，采用敲击法将管内土、锈除尽；联结管箍、三通及压浆阀时，必须拧紧、拧深、牢固，检查确认；压浆管间若需焊接，要求满焊无砂眼、不击穿、不渗漏；压浆管及压浆阀安装后，在后压浆施工单位自检后，由业主和监理验收，进入桩内并成桩后，本公司承担施工质量责任。
（三）压浆水泥进场质量验收根据压浆水泥用量购进水泥；水泥进场后，进行水泥规格、批号、出厂日期、数量、合格证验收，同时由业主和监理检验确认；技术交底记录工程名称南寺照棚改项目（福景馨苑）2#、4#楼工程交底日期2016年8月3日施工单位咸阳市建筑安装工程总公司子分部工程名称基础工程交底摘要旋挖灌注桩后注浆施工工艺页数共3页，第2页由业主、监理和本公司现场质检员共同抽取水泥样本，送各方确认的水泥质量检验单位进行水泥安定性、强度检验；只有在本批号的水泥安定性检验合格，出具检验报告，经业主和监理确认后方能用本批号水泥进行后压浆施工；不合格水泥产品坚决不用，并及时更换合格水泥。
灌注桩、后注浆技术交底
底部环形注浆管示意图注浆管及注浆阀布置示意图
3.1埋设护筒
定位挂十字线经项目部验收合格后（偏差50mm以内）方允许埋设护筒，埋设深度大于1.5m，护筒顶部高于200mm。
3.2钻孔
（1）、钻杆两个侧面设置垂直度仪，在钻进过程专人随时指挥钻机调整垂直度。
（2）、钻孔过程中根据地质情况控制进尺速度：由硬地层钻到软地层时，可适当加快钻进速度；当软地层变为硬地层时，要减速慢进；在易缩径的地层中，应适当增加扫孔次数，防止缩径；对硬塑层采用快转速钻进，以提高钻进效率；砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度，泥浆采用化学泥浆，要求钻头提起有明显拉丝。
（3）、钻孔完成后需报项目部验收桩孔垂直度及深度，合格后方可进行下步施工。
3.3一次清孔
泥浆胶体率要求不低于95%，如不达指标需进行清孔,清孔结束，自检合格后与监理工程师共同进行孔深测量，作为第二次清孔后测沉淤的依据。
3.4钢筋笼起吊及就位
1、钢筋笼起吊应设置双吊点，使用汽车吊吊运，入孔时需对准孔位徐徐放至设计标高，严禁强行、快速下放。
2、钢筋笼为防止变形，应采用加固措施一次性吊入钻孔，入孔完成后必须按桩顶标高定制吊筋。
3.5安装导管和漏斗
导管底部距孔底0.3-0.5m，灌注过程中埋入混凝土底2-6m（首灌为1m），首灌必须。
(完整word版)后注浆技术交底
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第1页
交底内容:
一、后注浆施工前期准备工作
1 、注浆管制作:
(1) 注浆管管材、规格: 为保证注浆管连接强度, 采用钢管DN20注浆管, 丝扣连接。
2 注浆管布设与安装
技术负责人:交底人:接交人:
表C2—2
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第4页
四、后注浆施工质量保证措施
1.施工前应检查有关技术文件（注浆点位置、浆液配比、注浆施工技术参数, 检测要求等）, 对有关浆液组成材料的性能及注浆设备也应进行检查。
（5）注浆终止条件:
当满足下列条件之一时, 可终止注浆：
a.注浆总量和压力值均达到设计要求:
b.单桩注浆量达到设计值75%,且注浆压力超过设计值；
（6）如出现注浆压力长时间低于正常值或地面出现冒浆或周围孔串浆, 应更改为间歇注浆, 间歇时间宜为30~60min, 或调低浆液水灰比。
（7）注浆结束时, 做好记录, 用清水将压浆管冲洗干净并放好。
七、检验与检测
1.后注浆完成后应提供水泥材质检验报告, 压力表鉴定证书, 试注浆记录, 设计工艺参数, 后注浆作业记录, 特殊情况处理记录等资料。
2.在桩身砼达到设计强度的条件下, 承载力检测应在主将完成20天后进行, 浆液中参入早强剂可与注浆完成15天后进行。
2.在桩身砼达到设计强度的条件下，承载力检测应在主将完成20天后进行，浆液中参入早强剂可与注浆完成15天后进行。

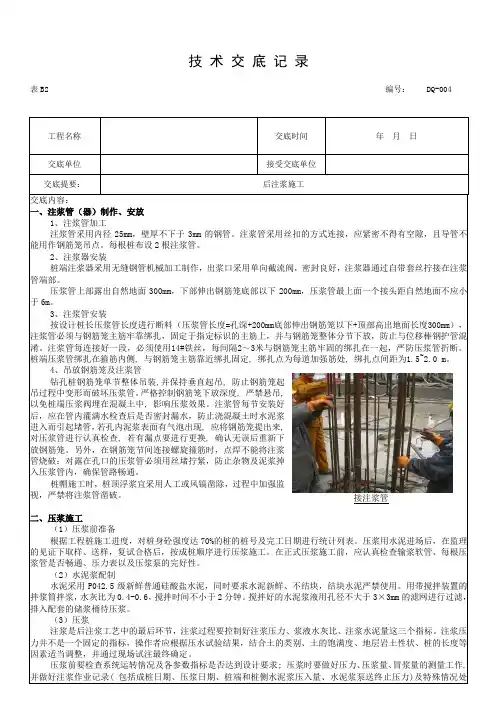

1后注浆施工技术交底
技术交底记录表B2 编号：DQ-004 工程名称交底时间年月日交底单位接受交底单位交底提要：后注浆施工交底内容：一、注浆管（器）制作、安放1、注浆管加工注浆管采用内径25mm，壁厚不下于3mm的钢管。
注浆管采用丝扣的方式连接，应紧密不得有空隙，且导管不能用作钢筋笼吊点。
每根桩布设2根注浆管。
2、注浆器安装桩端注浆器采用无缝钢管机械加工制作，出浆口采用单向截流阀，密封良好，注浆器通过自带套丝拧接在注浆管端部。
压浆管上部露出自然地面300mm，下部伸出钢筋笼底部以下200mm，压浆管最上面一个接头距自然地面不应小于6m。
3、注浆管安装按设计桩长压浆管长度进行断料（压浆管长度=孔深+200mm底部伸出钢筋笼以下+顶部高出地面长度300mm），注浆管必须与钢筋笼主筋牢靠绑扎，固定于指定标识的主筋上，并与钢筋笼整体分节下放，防止与位移棒钢护管混淆。
注浆管每连接好一段，必须使用14#铁丝，每间隔2～3米与钢筋笼主筋牢固的绑扎在一起，严防压浆管折断。
桩端压浆管绑扎在箍筋内侧, 与钢筋笼主筋靠近绑扎固定, 绑扎点为每道加强筋处, 绑扎点间距为1.5~2.0 m。
4、吊放钢筋笼及注浆管钻孔桩钢筋笼单节整体吊装,并保持垂直起吊, 防止钢筋笼起吊过程中变形而破坏压浆管。
严格控制钢筋笼下放深度, 严禁悬吊,以免桩端压浆阀埋在混凝土中, 影响压浆效果。
注浆管每节安装好后，应在管内灌满水检查后是否密封漏水，防止浇混凝土时水泥浆进入而引起堵管，若孔内泥浆表面有气泡出现, 应将钢筋笼提出来,对压浆管进行认真检查, 若有漏点要进行更换, 确认无误后重新下放钢筋笼。
另外，在钢筋笼节间连接螺旋箍筋时，点焊不能将注浆管烧破；对露在孔口的压浆管必须用丝堵拧紧，防止杂物及泥浆掉入压浆管内，确保管路畅通。
桩帽施工时，桩顶浮浆宜采用人工或风镐凿除，过程中加强监视，严禁将注浆管凿破。
接注浆管二、压浆施工（1）压浆前准备根据工程桩施工进度，对桩身砼强度达70%的桩的桩号及完工日期进行统计列表。
桩基后注浆技术交底1
施工技术交底记录
顶端高出地面50cm并用堵头封严，防止泥浆等杂物进入。
超声波检测后进行桩端注浆。
选两根声测管作为注浆管，下部分别用三通和单向阀连接一根φ25cm带钢丝的柔性高压塑料管作为注浆喷头管。
注浆喷头管绕桩身环形布置并间隔10cm贯穿钻φ6mm孔于管壁上，最后在外面（包裹一层透明胶布）包裹一层橡皮带密封。
两根中一根作为备用管，注浆管注浆失败时使用。
见下图4-1。
图4-1 桩端注浆管端头构造图
五、后压浆施工质量过程控制
1、压浆前的准备
（1）开塞
开塞在混凝土浇筑后12h～24h之内进行，开塞后用清水冲洗注浆管道，直至溢出清水，然后用堵头重新封闭压浆管。
（2）压浆设备及压浆管的安装
①压浆系统由浆液搅拌器、带滤网的贮浆斗、压浆泵、压力表、高压胶管、预埋在桩中的压浆导管和单向阀等组成。
②压浆泵系统的选型
压浆泵是实施后压浆的主要设备，压浆泵一般采用额定压力6-12MPa，额定流量30-100L/min 的压浆泵，压浆泵的压力表量程为额定泵压的1.5-2.0倍。
考虑到压浆过程中流量和压力调整的方便，。
灌注桩后注浆安全技术交底模板
一、交底目的为确保灌注桩后注浆施工过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底内容1. 施工人员安全要求（1）进入施工现场的施工人员必须按照规定佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）施工人员必须经过专业培训，熟悉灌注桩后注浆施工的操作规程和安全注意事项。
（3）严禁酒后作业、疲劳作业，确保施工人员身体健康。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，如“危险”、“注意安全”等。
（2）施工现场应设置消防器材，如灭火器、消防沙等，确保消防设施齐全。
（3）施工现场应保持良好的通风，避免有毒有害气体积聚。
（4）施工现场应定期进行安全检查，及时消除安全隐患。
3. 注浆设备安全操作（1）注浆设备必须经过专业人员检查，确保设备完好。
（2）操作人员应熟悉注浆设备的操作规程，严格按照规程进行操作。
（3）注浆过程中，严禁无关人员进入操作区域。
（4）注浆管路连接应牢固，避免因连接不牢导致浆液泄漏。
4. 注浆材料安全（1）注浆材料应按照规定储存，避免受潮、变质。
（2）操作人员应熟悉注浆材料的性能和用途，严格按照要求使用。
（3）注浆材料不得随意丢弃，应按照规定进行处理。
5. 施工环境安全（1）施工现场应保持整洁，避免杂物堆积。
（2）施工现场应设置防滑、防摔设施，如防滑垫、扶手等。
（3）施工现场应设置安全通道，确保施工人员通行安全。
6. 紧急事故处理（1）发现事故隐患，应立即停止施工，及时上报。
（2）发生事故，应立即启动应急预案，进行现场救援。
（3）事故发生后，应迅速查明原因，采取措施防止类似事故再次发生。
三、交底人（姓名）四、旁站监理（姓名）五、日期（年月日）六、接受人（全员）签字（签名）注：本模板仅供参考，具体施工安全交底内容应根据实际情况进行调整。
桩基注浆补强安全技术交底模板
一、交底目的为确保桩基注浆补强施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、交底对象1. 施工人员2. 监理人员3. 技术人员4. 管理人员三、交底内容1. 施工现场安全注意事项（1）进入施工现场的人员必须佩戴安全帽、防护眼镜、防尘口罩等劳动保护用品。
（2）施工现场应设置明显的安全警示标志，禁止无关人员进入施工区域。
（3）施工现场应保持整洁，施工材料、工具等摆放整齐，不得随意堆放。
（4）施工现场应配备消防器材，确保消防通道畅通。
2. 施工工艺及操作规范（1）注浆材料选用：根据工程特点和设计要求，选用合适的注浆材料，确保注浆效果。
（2）注浆设备：选用符合要求的注浆泵、注浆管、阀门等设备，确保设备运行正常。
（3）注浆施工：1）注浆前，对桩基进行清理，确保桩基表面无油污、积水等。
2）根据设计要求，确定注浆孔位、孔深、孔径等参数。
3）注浆过程中，注意观察注浆压力、流量等参数，确保注浆效果。
4）注浆结束后，对注浆孔进行封堵，防止浆液流失。
3. 风险防范措施（1）人员安全：1）施工人员应接受专业培训，熟悉施工工艺和安全操作规程。
2）施工现场应设置安全员，负责现场安全管理。
（2）设备安全：1）定期对注浆设备进行检查、维护，确保设备运行正常。
2）操作人员应按照设备操作规程进行操作，不得擅自改动设备参数。
（3）环境安全：1）施工现场应设置排水沟，防止积水。
2）施工现场应设置防尘措施，减少粉尘对人员的影响。
四、交底要求1. 施工人员应认真阅读本安全技术交底，确保理解并掌握安全操作规程。
2. 施工过程中，严格按照安全技术交底执行，确保施工安全。
3. 施工现场应设立安全员，负责现场安全监督和管理。
4. 施工结束后，对施工现场进行清理，确保无安全隐患。
五、交底人（此处填写交底人姓名及职务）六、日期（此处填写交底日期）七、接受人（全员）签字（此处填写接受人姓名及职务，并签字）注：本模板仅供参考，具体内容可根据实际工程情况进行调整。
三级交底-桩基后压浆技术交底
技术、安全、环保交底记录
四、作业标准、施工规范及验收标准、工程质量要求
4.1 施工准备
⑴后压浆灌注桩施工队伍，进场前必须进行技术培训，培训合格后方可开始施工。
⑵后压浆施工机具进场时必须进行调试和检查，仪器、仪表等必须进行检查和标定。
⑶钢筋笼制作宜采用加劲箍成型法，保证钢筋位置准确无误，以便压浆管道精确定位安装。
混凝土灌注过程中应注意防止钢筋笼上浮。
⑷寒冷季节施工时应做好压浆管路的防寒保暖工作。
4.2 后压浆系统安装
⑴桩端压浆导管可利用声测管，但必须在检测管底部设置出浆孔。
⑵压浆导管与钢筋笼采用铅丝绑扎固定，应牢固、均匀。
桩端压浆管绑扎在加筋箍内侧，并靠近钢筋笼主筋，固定绑扎点为每道加筋箍处，压浆导管的连接要求同灌注桩检测管连接要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）、注浆作业宜成桩2天后开始，不宜迟于成桩30天后，注浆作业与成孔作业点的距离不宜小于8-10m；注浆顺序对于饱和土先桩侧后桩端，桩侧桩端注浆间隔时间不宜少于2h。
审核人
交底人
接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。。
（6）、桩端注浆应对同一根桩的两个注浆导管依次实施等量注浆，对于桩群注浆宜先外围、后内部；
（7）、当注浆压力长时间低于正常值或地面出现冒浆或周围桩孔串浆，应改为间歇注浆，间歇时间宜为30~60min，或调低浆液水灰比；
（8）、后注浆施工过程中，应经常对后注浆的各项工艺参数进行检查，发现异常应采取相应处理措施；
技术交底记录
表C2-1
编号
工程名称
南通中央商务区A-03地块A中南土木集团工程集团有限公司
分项工程名称
A-03地块A楼灌注桩
交底提要
A-03地块A楼灌注桩后注浆技术交底
交底内容：
一、工程概况
本工程采用Ф800泥浆护壁后注浆钻孔灌注桩，共190根桩。
二、施工要求
三、安全要求
（1）、所有机械的操作运转，都必须严格遵守相应的安全技术操作规程操作；
（2）、现场机械管理要有专职人员负责，对机械进行定期检查，定期维修保养，严禁违章操作；
（3）、施工现场一切机具物品与配电线路保持安全距离以上；
（4）、压降作业时作业人员接头必须接牢靠，人员远离接口处，防止接口处喷浆伤人。
（1）、桩端后注浆导管及注浆阀数量沿钢筋笼圆周对称设置2根，后注浆导管采用ф25×3.25钢管（Q345），且应与钢筋笼加劲筋绑扎固定或焊接。成桩后小时24内应清水劈通注浆管,使注浆管保持通畅；
（2）、本工程采用桩端桩侧复式注浆，在离桩底端10m起每隔10m设一道桩侧注浆阀，共设2道。
（3）、注浆阀应能承受1MPa以上静水压力，注浆阀外部保护层应能抵抗砂石等硬物质的刮撞而不致使注浆阀受损，注浆阀应具备逆止功能；
