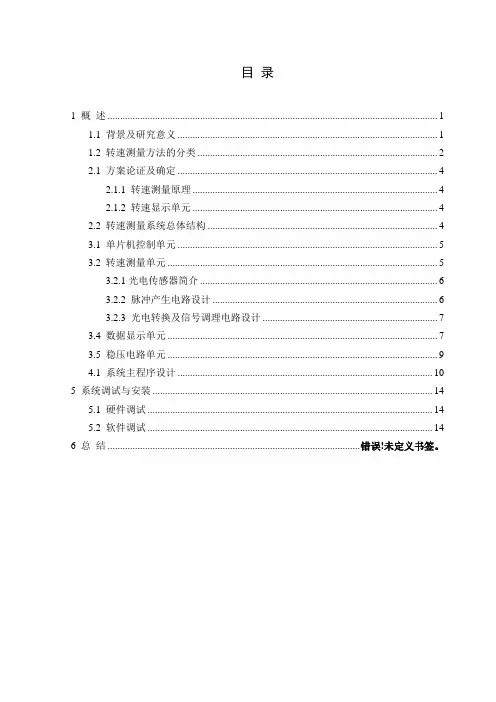

目录1 概述 (1)1.1 背景及研究意义 (1)1.2 转速测量方法的分类 (2)2.1 方案论证及确定 (4)2.1.1 转速测量原理 (4)2.1.2 转速显示单元 (4)2.2 转速测量系统总体结构 (4)3.1 单片机控制单元 (5)3.2 转速测量单元 (5)3.2.1光电传感器简介 (6)3.2.2 脉冲产生电路设计 (6)3.2.3 光电转换及信号调理电路设计 (7)3.4 数据显示单元 (7)3.5 稳压电路单元 (9)4.1 系统主程序设计 (10)5 系统调试与安装 (14)5.1 硬件调试 (14)5.2 软件调试 (14)6 总结 ..................................................................................................... 错误!未定义书签。
摘要电机转速是用来评价电机运动状态的一项指标,在很多场合下,都需要对电机的转速进行准确的测量,并将其用作为自动化控制的一个重要因素,因此在很多应用场合中对需要加强对电机转速的精准控制。
电机转速测量的重要性不仅仅只是针对直流电机而言,在交流电机的转速测量中也显得十分的重要,尤其是在工业控制、航空航天等精细化控制领域而言尤为重要。
本论文通过对传统的电机转速测量系统的优缺点进行分析,并结合国内外在电机转速测量方面的研究,提出一种基于光电传感器的电机转速控制系统设计,它不仅改善了传统电机转速测量中存在的不足,使得在实际应用中对电机转速的测量更加的准确,同时光电传感器在实际的工作过程中受环境的影响因素相对较小,降低了测量的误差率。
本文选用光电传感器对电机转速进行测量的另一个原因在于它的体积小、使用方便,采用非接触式测量的方式输出数字信号确保测量结果的准确性,被广泛的应用在电机转速的测量中。
关键词:光电传感器;转速测量1 概述1.1 背景及研究意义在现代工业生产以及运动检测等众多领域,对于电机转速的检测和精准化控制已经显示尤为重要,通过对电机转速的检测,不仅可以控制电机转动的速度,同时还可以控制电机去实现很多常规方法无法完成的工作,比如像自动化控制、运动检测、移动机器人等。
基于单片机的电机转速测量系统设计_(附图及源程序)

摘要在工程实践中,经常会遇到各种需要测量转速的场合,测量转速的方法分为模拟式和数字式两种。
模拟式采用测速发电机为检测元件,得到的信号是模拟量。
数字式通常采用光电编码器,霍尔元件等为检测元件,得到的信号是脉冲信号。
随着微型计算机的广泛应用,特别是高性能价格比的单片机的出现,转速测量普遍采用以单片机为核心的数字式测量方法。
本文便是运用AT89C51单片机控制的智能化转速测量仪。
电机在运行过程中,需要对其进行监控,转速是一个必不可少的一个参数。
本系统就是对电机转速进行测量,并可以和PC机进行通信,显示电机的转速,并观察电机运行的基本状况。
本设计主要用AT89C51作为控制核心,由霍尔传感器、LED数码显像管、HIN232CPE电平转换、及RS232构成。
详细介绍了单片机的测量转速系统及PC机与单片机之间的串行通讯。
充分发挥了单片机的性能。
本文重点是测量速度并显示在5位LED数码管上。
其优点硬件是电路简单,软件功能完善,测量速度快、精度高、控制系统可靠,性价比较高等特点。
关键字:MSC-51(单片机);转速;传感器目录摘要 (1)Abstract .................................... 错误!未定义书签。
1 序言 (1)2 系统功能分析 (2)2.1 系统功能概述 (2)2.2 系统要求及主要内容 (3)3 系统总体设计 (4)3.1 硬件电路设计思路 (4)3.2 软件设计思路 (4)4 硬件电路设计 (6)4.1 单片机模块 (6)4.1.1 处理执行元件 (6)4.1.2 时钟电路 (10)4.1.3 复位电路 (11)4.1.4 显示电路 (12)4.2 霍尔传感器简介 (15)4.2.1 霍尔器件概述 (15)4.2.2 霍尔传感器的应用 (16)4.2.3 AH41霍尔开关 (17)4.3 发送模块 (18)5 软件设计 (22)5.1 单片机转速程序设计思路及过程 (22)5.1.1 单片机程序设计思路 (22)5.1.2 单片机转速计算程序 (23)5.1.3 二-十进制转换程序 (24)5.2 程序设计 (27)6 系统调试 (29)6.1 硬件调试 (29)6.2 软件调试 (30)6.3 综合调试 (32)6.4 故障分析与解决方案 (33)6.5 结论与经验 (34)参考文献 (36)致谢 (37)附录 (38)附录1 电路原理图 (38)附录2 元器件清单 (39)1 序言智能化转速测量可以对电机的转速进行测量,电机在运行的过程中,需要对其平稳性进行监测,适时对转速的测量有效地可以反映电机的状况。
直流电机转速测量报告

直流电机转速控制摘要……………………………………………………………一、系统总体设计…………………………………………....1.1系统总体方案.................................................................1.2系统总体框图.................................................................二、模块电路方案比较与论证………………………………2.1 电机驱动……………………………………………….2.2 转速检测……………………………………………….三、系统模块电路的设计……………………………………3.1 键盘…………………………………………………….3.2 显示部分……………………………………………....3.3 电机驱动………………………………………………3.4 转速检测………………………………………………四、软件设计…………………………………………………五、测试方案与测试结果……………………………………5.1 测试方案……………………………………………….5.2 测试结果……………………………………………….5.3 误差分析……………………………………………….六、总体结论…………………………………………………七、附录………………………………………………………八、参考文献…………………………………………………摘要:本作品以TI公司的超低功耗MSP430F149和光电传感器为主要部件,设计并制作了电机转速控制系统。
该系统用脉冲调制(PWM)控制驱动电路,从而改变电机转动,有效的降低了功率浪费和热耗散,降低了对电源的要求。
在测量部分使用光电传感器,有效地提高了测量的灵敏度与精度。
通过转速测量可以有效控制电机的运转。
关键字: MSP430F149 光电传感器脉冲调制(PWM)Abstract:this work by TI company MSP430F149 photoelectric sensor and low power consumption for main components, design and manufacture of the motor speed control system. This system by using a pulse modulation (PWM) control circuit, which drive motor rotation, effectively reduce the waste and heat dissipation power, reduced to power requirements. In some measure photoelectric sensor, effectively improve the accuracy of measurement and sensitivity. Through measurement can effectively control motor speed of operation.Key words: MSP430F149 photoelectric sensor pulse modulation (PWM)一、系统总体设计1.1系统总体方案根据题目要求,本系统总共分为六大部分:第一部分键盘输入信号控制了电机转速和显示。
霍尔传感器电机转速测量系统设计

霍尔传感器电机转速测量系统设计09电子1班刘荣 090406130 摘要:本文介绍了霍尔传感器测速的原理,设计了基于单片机AT89C51的直流电机转速测量系统。
完成了电机转速测量系统的硬件电路设计、霍尔传感器测量电路的设计、显示电路的设计。
测量转速的霍尔传感器和机轴同轴连接,机轴每转一周,产生一定量的脉冲个数,由霍尔器件电路部分输出幅度为12V的脉冲。
经光电隔离器后成为输出幅度为5V转数计数器的计数脉冲。
控制定时器计数时间,即可实现对电机转速的测量。
在显示电路设计中,通过1602实现在LCD上直观地显示电机的转速值。
并对电机转速测量系统的硬件电路、显示电路进行了调试。
与软件配合,采用模块化方法进行了软件设计,编制了电机转速的测量设计了测量模块、转速模块、报警模块、显示模块等的C51程序,并通过PROTEUSE软件进行了仿真,实现了显示、报警功能。
仿真实验表明所设计的硬件电路及软件程序是正确的,满足设计要求。
关键词:电机转速测量;霍尔传感器;单片机;89C51;LCD液晶显示Abstract:The principles of motor speed measurements with hall sensor was described in this article and DC motor speed measurement system which is based on AT89C51 was designed, and the corresponding hardware circuit designs was also completed accordingly. The hall sensor is connected with crankshaft by coaxial junction. Every revolution of the crankshaft will generate a certain amount of pulses whose amplitude is 12v. The opto-coupler turns these certain amount of pulses into 5-amplitude count impulse. The motor speed can be measured by controlling the time. In the design of display circuit, the number of motor speed is displayed in LCD directly through 1602. The motor speed measurement system and the hardware circuits, display circuit function are debugged to cooperate with the software to display and alarm users. Combination of hardware circuit design, softwares were designed by a modular approach using C51 program, such as the motor speed measurement module, alarm module, display module etc., All these programs were simulated through PROTEUSE.The simulation results have proved that the hardware circuits design and software program is correct, and the system can meet the designing requirement completely.Key WordS: Motor Speed Measurement; Hall Sensor; Microcomputer; 89C51;LCD正文根据霍尔效应,人们用半导体材料制成的元件叫霍尔元件。
单片机控制电动机调速测速器(修改) (2)

红外对管器件测转速
• 在本项目中,我们对转速的采集所采用的传感器 是红外对管。我们所采用红外对管的原因有如下 几点: • 1、红外对管的价格便宜。 • 2、红外对管的灵敏度虽然不是很高但完全能 够满足低压直流电机的速度采集。 • 3、红外对管的驱动和信号转换电路比较简单。
红外对管
• • 红外对管是红外线发射管与光敏接收管,或者红外线接收管,或者红外线接收头配合在一起使用时 候的总称。红外线 在光谱中波长自0.76至400微米的一段称为红外线,红外线是不可见光线。 所有高于绝对零度(-273.15℃)的物质都可以产生红外线。现代物理学称之为热射线。医用红外 线可分为两类:近红外线与远红外线。 红外线发射管红外线发射管在LED封装行业中主要有三个常用的波段,如下850NM、875NM、 940NM。根据波长的特性运用的产品也有很大的差异,850NM波长的主要用于红外线监控设备, 875NM主要用于医疗设备,940NM波段的主要用于红外线控制设备。EG:红外线遥控器、光电开 关、光电计数设备等。 光敏接收管它是一个具有光敏特征的PN结,属于光敏二极管,具有单向导电性,因此工作时需加 上反向电压。无光照时,有很小的饱和反向漏电流(暗电流)。此时光敏管不导通。当光照时,饱和 反向漏电流马上增加,形成光电流,在一定的范围内它随入射光强度的变化而增大。红外线接收管 红外线接收管功能与光敏接收管相似只是不受可见光的干扰,感光面积大,灵敏度高,属于光敏二 极管,一般只对红外线有反应。 红外线接收头就是在红外线接收管的基础上增加了 对微弱信号进行放大的处理的电路,类似与三极 管的放大效果。
目录 目录
第一章 任务与要求 第二章 硬件电路设计 第三章 软件设计
第一章 项目描述
单片机控制直流电动机调速,单片机属于前端的控 制级,只需要能够产生可调的PWM波形就可以,PWM 脉宽调制,调节电机的输入占空比就可以控制电机的平 均电压,控制转速。驱动级,在控制级后。因为单片机 弱电不能直接驱动电机这样的强电,所以需要用功率开 关器件(如MOSFET等)来驱动电机。基本思路就是通 过弱电控制强电(本任务控制的为小型直流电动机)。 通过测速元件及LCD显示,在屏幕上能看到电机的转 速 ,这就是最简单的单片机调速测速器。 本设计以单片机为核心,应用红外传感器,电机驱 动电路和LCD显示来实现的。
基于光电传感器的直流电机转速测量系统设计-课设报告

北京信息科技大学测控综合实践课程设计报告题目:基于光电传感器的直流电机转速测量系统设计学院:仪器科学与光电工程学院专业:测控技术与仪器学生姓名:摘要摘要基于单片机的转速测量方法较多,本次设计主要针对于光电传感器测量直流电机转速的原理进行简单介绍,并说明它是如何对电机转速进行测量的。
通过实验得到结果并进行了数据分析。
本次设计应用了STC89C52RC单片机,采用光电传感器测量电机转速的方法,其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块,采用C语言编程,结果表明该方法具有简单、精度高、稳定性好的优点。
关键词:直流电机;单片机;PWM调节;光电传感器Abstract目录摘要 (I)第一章概述 (1)1.1 课设目标 (1)1.2 内容 (1)第二章系统设计原理 (2)2.1 STC89C52单片机介绍 (2)2.2 STC89C52定时计数器 (4)2.3 STC89C52中断控制 (6)2.4 光电传感器 (6)2.5 数码管介绍 (7)第三章硬件系统设计 (10)3.1测速信号采集及其处理 (10)3.2 单片机处理电路设计 (11)3.3 显示电路 (12)3.4 PWM驱动电路 (13)第四章软件设计 (14)4.1语言选用 (14)4.2程序设计流程图 (14)4.3原程序代码 (15)第五章数据分析 (19)总结 (20)附件 (21)参考文献 (23)第一章概述在工程实践中,经常会遇到各种需要测量转速的场合,例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中,常需要分时或连续测量和显示其转速及瞬时转速。
目前国内外测量电机转速的方法有很多,按照不同的理论方法,先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。
计数测速法又可分为机械式定时计数法和电子式定时计数法。
电机转速测量系统设计

电机转速测量系统设计引言:在工业生产中,电机的转速是一个非常重要的参数,对于电机的控制和监测具有极大的意义。
因此,设计一个准确测量电机转速的系统是至关重要的。
本文将详细介绍一个电机转速测量系统的设计,包括硬件设计和软件设计。
1.系统硬件设计:(1)传感器选择:电机转速的测量可以采用多种不同的传感器,如光电编码器、霍尔效应传感器等。
根据转速范围和实际需求,选择合适的传感器。
例如,对于高速电机,光电编码器是一个较好的选择,而对于低速电机,霍尔效应传感器更为合适。
(2)电路设计:根据所选传感器的特性,设计合适的电路来接收和处理传感器输出的信号。
电路应包括信号放大器、滤波器和适当的保护电路,以确保对传感器输出信号的准确测量和可靠性。
(3)ADC选择:传感器输出的信号是模拟信号,需要将其转换为数字信号以进行处理和分析。
选择合适的ADC(模数转换器)来实现信号转换。
ADC的选择应考虑到转换精度、速度和功耗等因素。
2.系统软件设计:(1)信号处理:通过ADC获取的数字信号可以通过软件进行进一步处理。
根据具体需求,可以采用滤波、放大、平均等方法来提高测量精度和减小噪声干扰。
(2)算法设计:根据测量需求和应用场景,设计合适的算法来计算电机的转速。
常用的算法包括脉冲计数法、相位差法和频率计算法等。
选择合适的算法需要考虑测量精度、实时性和系统复杂度等因素。
(3)界面设计:为了方便用户对电机转速进行监测和控制,可以设计一个用户界面来显示测量结果和提供控制功能。
界面可以采用图形界面或者命令行界面,具体设计需要根据用户需求和系统复杂度进行选择。
3.系统测试和优化:完成硬件和软件设计后,需要对系统进行测试和优化。
测试过程中应验证系统的测量精度、稳定性和响应时间等指标。
如果存在问题,需要对系统进行优化和调整,直到满足设计要求为止。
总结:电机转速测量系统是一个重要的控制和监测系统,其准确性和可靠性直接影响到电机的运行和维护。
本文给出了一个电机转速测量系统的设计流程,包括硬件设计和软件设计。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、任务提出小型电动机转速测量电路图的设计————这次项目内容重在了解转速测量的诸多方法,原理,以及在测量过程中学习和掌握如何测量转速和我们在数据采集、问题处理方面的能力,通过具体分析,采用一种传感器对电机的转速进行测量并设计电路图。
二、资讯(一)、转速检测的方法及分类转速测量由于传感器的不同大体可分为四种方式:霍尔传感器、光电传感器、电涡流传感器、磁电式传感器等。
(1)、霍尔传感器霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
原理:在导体薄片两端通以控制电流I,并在薄片的垂直方向施加磁感应强度为B的匀强磁场,则在垂直于电流和磁场的方向上,将产生电势差为U的霍尔电压,这就是霍尔效应。
由于通电导线周围存在磁场,其大小与导线中的电流成正比,故可以利用霍尔元件测量出磁场,就可确定导线电流的大小。
利用这一原理可以设计制成霍尔传感器。
使用霍尔传感器获得脉冲信号,其机械结构也可以做得较为简单,只要在转轴的圆周上粘上一粒磁钢,把霍尔元件集成的开关按预定位置有规律地布置在物体上,当装在运动物体上的永磁体经过它时,可以从测量电路上测得脉冲信号。
根据脉冲信号列可以传感出该运动物体的位移。
若测出单位时间内发出的脉冲数,则可以确定其运动速度。
如果在圆周上粘上多粒磁钢,可以实现旋转一周,获得多个脉冲输出。
在粘磁钢时要注意,霍尔传感器对磁场方向敏感,粘之前可以先手动接近一下传感器,如果没有信号输出,可以换一个方向再试。
这种传感器不怕灰尘、油污,在工业现场应用广泛。
(2)、光电传感器光电传感器是采用光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分组成。
1.概述光电检测方法具有精度高、反应快、非接触等优点,而且可测参数,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。
光电传感器是各种光电检测系统中实现光电转换的关键元件,它是把光信号(红外、可见及紫外光辐射)转变成为电信号的器件。
光电式传感器是以光电器件作为转换元件的传感器。
它可用于检测直接引起光量变化的非电量,如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量,如零件直径、表面粗糙度、应变、位移、振动、速度、加速度,以及物体的形状、工作状态的识别等。
光电式传感器具有非接触、响应快、性能可靠等特点,因此在工业自动化装置和机器人中获得广泛应用。
近年来,新的光电器件不断涌现,特别是CCD图像传感器的诞生,为光电传感器的进一步应用开创了新的一页。
2.原理由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换光电传感器成连续变化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射刭光电元件上的光通量改变,改变的程度与被测物体在光路位置有关.3.光电传感器的优势①检测距离长如果在对射型中保留10m以上的检测距离等,便能实现其他检测手段(磁性、超声波等)无法离检测。
②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理,所以不象接近传感器等将检测物体限定在金属,它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
③响应时间短光本身为高速,并且传感器的电路都由电子零件构成,所以不包含机械性工作时间,响应时间非常短。
④分辨率高能通过高级设计技术使投光光束集中在小光点,或通过构成特殊的受光光学系统,来实现高分辨率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测,因此不会对检测物体和传感器造成损伤。
因此,传感器能长期使用。
⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。
利用这种性质,可对检测物体的颜色进行检测。
⑦便于调整在投射可视光的类型中,投光光束是眼睛可见的,便于对检测物体的位置进行调整。
(3)、电涡流式传感器1.简介电涡流式传感器(eddy current type transducer),是利用电涡流效应将位移等非电被测参量转换为线圈的电感或阻抗变化的变磁阻式传感器。
这种传感器的优点是结构简单、频率响应宽、灵敏度高、测量线性范围大、抗干扰能力强、体积小等。
它是一种很有发展前途的传感器。
电涡流传感器的敏感元件是线圈,当给线圈通以交变电流并使它接近金属导体时,线圈产生的磁场就会被导体电涡流产生的磁场部分抵消,使线圈的电感量、阻抗和品质因数发生变化。
这种变化与导体的几何尺寸、导电率、导磁率有关,也与线圈的几何参量、电流的频率和线圈到被测导体间的距离有关。
如果使上述参量中的某一个变动,其余皆不变,就可制成各种用途的传感器,能对表面为金属导体的物体进行多种物理量的非接触测量。
2.工作原理电涡流效应是指金属导体置于交变磁场中会产生电涡流,且该电涡流所产生磁场的方向与原磁场方向相反的一种物理现象。
以下是工作原理图和介绍:如图所示,当高频500K左右,信号源产生的高频电压施加到一个靠近金属导体附近的电感线圈L1时,将产生高频磁场H1,如被测导体置于该交变磁场范围之内时,被测导体就产生电涡流I2,I2在金属导体的纵深方向并不是均匀分布的,而只集中在金属导体的表面,也就是所谓为的趋肤效应,趋肤效应与激励源频率,工件的电导率,磁导率等有关,频率越高,电涡流的渗透深度就越浅,趋肤效应越严重,由于存在趋肤效应,电涡流只能检测导体表面的各种物理参数,如线圈与导体表面的距离,导体表面的裂纹或者用来检测与材料磁导率,有关的材料型号表面,硬度等参数。
根据以往英国真尚有电涡流传感器设计工程师介绍,改变f可控制检测深度,激励源频率一般设定在100K-1M,有时为了使电涡流深入金属导体深处,或欲对距离较远的金属体进行检测,可采用十几千赫兹甚至几百赫兹的激励频率,当图示的电涡流线圈与导体的距离,减小时,电涡流线圈的等效电感L减小,等效电阻R增大,理论和实验都证明,此时流过线圈的电流i1是增大的,电表的读数增大指针顺时针偏转,这是因为线圈的感抗XL的变化比R的变化大得多。
电涡流式传感器是利用电涡流效应将位移等非电被测参量转换为线圈的电感或阻抗变化的变磁阻式传感器。
这种传感器的优点是结构简单、频率响应宽、灵敏度高、测量线性范围大、抗干扰能力强、体积小等。
它是一种很有发展前途的传感器。
3.优势1.高分辨率和高采样率;2.可自行调整零位、增益和线性;3.可选择延长电缆、温度补偿等功能;4.可测铁磁和非铁磁所有金属材料;5.具有多传感器同步功能;6.不受潮湿、灰尘的影响,对环境要求低。
(4)、磁电式传感器1.简介磁电式传感器利用电磁感应原理将输入运动速度变换成感应电势输出,是一种有源传感器。
它不需要辅助电源,就能把被测对象的机械能转换成易于测量的电信号。
并且,它具有双向转换特性,利用其逆转换效应可构成力(矩)发生器和电磁激振器等。
有时磁电式传感器也称作电动式或感应式传感器,它只适合进行动态测量。
由于它有较大的输出功率,故配用电路较简单;零位及性能稳定;工作频带一般为10~1000Hz。
2.工作原理磁电式传感器有时也称作电动式或感应式传感器,它只适合进行动态测量。
由于它有较大的输出功率,故配用电路较简单;零位及性能稳定;工作频带一般为10~1000Hz。
磁电式传感器具有双向转换特性,利用其逆转换效应可构成力(矩)发生器和电磁激振器等。
根据这一原理,可以设计成变磁通式和恒磁通式两种结构型式,构成测量线速度或角速度的磁电式传感器。
下图所示为分别用于旋转角速度及振动速度测量的变磁通式结构。
三、决策(1)霍尔传感器的优势霍尔传感器的应用优势主要有三个,1、霍尔传感器的输出信号不会受到转速值的影响;2、霍尔传感器的频率相应高;3、霍尔传感器对电磁波的抗干扰能力强。
因此霍尔传感器多应用在控制系统的转速检测中。
同时,霍尔传感器的稳定性好,抗外界干扰能力强,如抗错误的干扰信号等,因此不易因环境的因素而产生误差。
霍尔传感器的测量频率范围宽,远远高于电磁感应式无源传感器。
另外,霍尔传感器在防护措施有效的情况下,可以不受电子、电气环境影响。
霍尔传感器的,测量结果精确稳定,输出信号可靠,可以放油、防潮,并且能在温度较高的环境中工作,普通霍尔传感器的工作温度可以达到100℃。
霍尔传感器的安装简单,使用方便,能实现远距离传输。
(2)最终决策霍尔效应传感器提供给ECU指定活塞的压缩上止点(TDC)位置信号。
霍尔效应传感器使用霍尔效应原理,触发轮随凸轮轴一起转动,触发轮在霍尔效应的集成电路和永久磁铁之间,永久磁铁产生垂直于霍尔元件的磁场。
在垂直磁场的方向提供电流,如果其中一个触发轮的齿通过传感器元件(半导体晶片),它改变了垂直于霍尔元件的磁场强度,这将使电压下驱动的电子向垂直于电流的方向偏离,从而在与电流、磁场均垂直的方向产生豪伏(mV)级电压信号。
信号电压的幅值与触发轮的转速有关。
与传感器霍尔集成电路制成一体的计算电路对信号进行处理并以方波信号输出给ECU。
差动式霍尔效应传感器如差动传感器一样有两个霍尔元件。
这些元件相互弥补,获得的电压信号与测量点的磁场差异成正比。
这种形式的传感器需要双轨迹的孔盘或双轨迹的触发轮。
这种传感器不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。
这种传感器不怕灰尘、油污,在工业现场应用广泛,常用于精度要求较高的场合,它的另一个优点是温度补偿特性较好。
光电传感器的设计精密、应用方便,使用范围广泛。
光电转速传感器的优点很多,例如结构紧凑、运行稳定、不会对被测量轴形成额外负载。
光电式传感器具有非接触、响应快、精度高、性能可靠等特点,而且可测参数多,传感器的结构简单,形式灵活多样。
