labview中的字符串扫描
labview典型题目及答案
1. 10.21 产生100个随机数,求其最小值和最大值以及平均值2. 10.22 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.3. 10.23 程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.4. 10.24 编写一个程序,在前面板上放3个按钮,当按下某个按钮时,输出按钮的编号.5. 10.25 编写计算以下等式的程序：y1=x3-x2+5y2=m*x+bx的范围是0---10。
y1和y2用数组显示件显示在前面板。
6. 10.26 编程求Josephus(约瑟夫环)问题:m个小孩子围成一圈,从第一个小孩子开始顺时针方向数数字,到第n个小孩子离开,这样反反复复,最终只剩下一个小孩子,求第几个小孩子留下?7. 10.27 猴子吃桃子问题,每天吃完全部的桃子一半又一个,到第10天的时候还剩下一个,编程求第一天桃子的总数.8. 10.28 编程求1000以内的所有水仙花数,"水仙花数"指一个三位数,它的各位数字的立方和等于她本身.例如:371=3*3*3+7*7*7+1*1*1;9. 10.31 编程求1000以内的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;10. 11.1 在一个chart中显示3条曲线,分别用红,绿,蓝3种颜色表示范围0-1,0-5,0-10的3个随机数.11. 11.2 在一个Graph中用2种不同的的线宽显示1条正弦曲线和一条余弦曲线,每条曲线长度为128个点.正弦曲线x0=0,Dealt x=1,余弦曲线x0=2,Dealt x=10.12. 11.3 用XY Graph显示一个半径为1的圆13. 11.4 产生一个10行10列的二维数组,数组成员为0--100的数字,并用强度图显示.14. 11.5 画出Labview图形显示,以及放大缩小功能,以及在此图标上添加可改变的labVIEW字体样式.15. 11.6 在前面板创建数值型控件,输入一个数值,在乘以一个比列系数,然后还在同一个控件中显示出来.(局部变量用法)16. 11.7 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(全局变量)17. 11.8 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(通告函数)18. 11.10 创建一个程序显示内存中所有的VI的名称与路径?19. 11.11 创建一个程序把另外一个VI的前面板显示在Picture控件中.20. 11.12 请用V i本身的属性来控制自己前面板的外观属性.21. 11.13 用一个chart显示一个随机数，用前面板控件chart的大小和位置.22. 11.14 前面板上放一个压力表，指针位置在0-255之间随机变化，指针颜色同时发生变化23. 11.15 建立一个枚举控件，其内容为张三、李四、王五共三位先生，要求当枚举控件显示“张三”时，输出“张三在这里”;同理，当枚举控件显示“李四”、“王五”时，输出：“李四在这里”和“王五在这里”24. 11.16 分别利用for循环的移位寄存功能和反馈节点两种方法求0+5+10+15+······+45+50的值25. 11.17 用顺序结构实现数值匹配：输入1~100之间的任意1个整数，然后系统随机产生1~100之间的整数，直到和预先输入的整数一样，然后输出匹配的次数和时间。

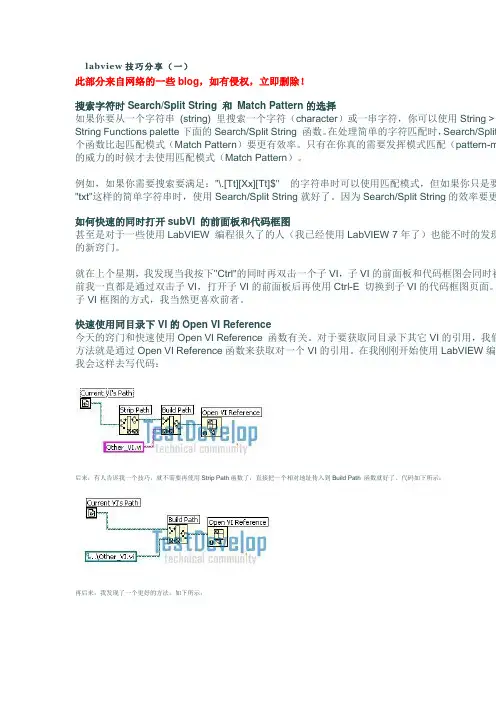

labview技巧分享
labview技巧分享（一）此部分来自网络的一些blog，如有侵权，立即删除！搜索字符时Search/Split String 和Match Pattern的选择如果你要从一个字符串(string) 里搜索一个字符（character）或一串字符，你可以使用String > String Functions palette下面的Search/Split String 函数。
在处理简单的字符匹配时，Search/Split 个函数比起匹配模式（Match Pattern）要更有效率。
只有在你真的需要发挥模式匹配（pattern-m 的威力的时候才去使用匹配模式（Match Pattern）。
例如，如果你需要搜索要满足："\.[Tt][Xx][Tt]$" 的字符串时可以使用匹配模式，但如果你只是要"txt"这样的简单字符串时，使用Search/Split String就好了。
因为Search/Split String的效率要更如何快速的同时打开subVI 的前面板和代码框图甚至是对于一些使用LabVIEW 编程很久了的人（我已经使用LabVIEW 7年了）也能不时的发现的新窍门。
就在上个星期，我发现当我按下"Ctrl"的同时再双击一个子VI，子VI的前面板和代码框图会同时被前我一直都是通过双击子VI，打开子VI的前面板后再使用Ctrl-E 切换到子VI的代码框图页面。
子VI框图的方式，我当然更喜欢前者。
快速使用同目录下VI的Open VI Reference今天的窍门和快速使用Open VI Reference 函数有关。
对于要获取同目录下其它VI的引用，我们方法就是通过Open VI Reference函数来获取对一个VI的引用。
在我刚刚开始使用LabVIEW编程我会这样去写代码：后来，有人告诉我一个技巧，就不需要再使用Strip Path函数了，直接把一个相对地址传入到Build Path 函数就好了。
LabVIEW_7[1].1实验指导书(大学虚拟仪器课程)
![LabVIEW_7[1].1实验指导书(大学虚拟仪器课程)](https://img.taocdn.com/s3/m/31410755be23482fb4da4cac.png)
实验1 LabVIEW入门1 实验目的（1）初步学会使用LabVIEW；（2）掌握创建自己的VI。
2 实验任务（1）使用LabvIEW图表模式。
3 实验步骤练习 1-1 使用三种图表模式目的：查看VI 分别在三种模式下执行时图表的显示。
1．建立前面板及流程图如下该程序中利用一个循环产生连续的sin(i)函数值，并及时地在chart图表上显示出来，现在前面板上的chart是一个strip，这是一个坐标式显示器，与纸带式图表记录器相似。
每接受一个新数据，新数据就将显示在右侧，而原有数据移动到左侧图１－4 图表的例子2．用鼠标选中chart,点击右键，可在快速菜单中选择AdvancedºUpdate Mode子菜单。
可以选择更换其他两种更新模式。
示波器模式是一个返回式的显示器，与示波器类似。
每接受一个新数据时，它就把新数据绘制在原有数据的右侧。
当数据曲线到达显示区的右边缘时，VI 会删除全部图形，从左边缘重新开始绘制曲线。
示波器模式显然要快于条状图模式，因为它不会因为滚动产生溢出。
扫描模式更接近于示波器模式，但是当数据曲线到达显示区的右边时，不会变成空白，而是会出现一个移动的垂线，标记新数据的开始，并当VI添加新数据时穿过整个显示区。
练习 1-1 结束。
4 实验报告写出练习 1-1的中的步骤要点，附上运行时的前后面版图形。
实验2 程序结构1 实验目的（1）学会使用LabVIEW 中的While 循环；（2）学会使用LabVIEW 中的移位寄存器； （3）学会使用LabVIEW 中的For 循环； （4）学会使用LabVIEW 中的CASE 结构； （5）学会使用LabVIEW 中的顺序结构； （6）学会使用LabVIEW 中的公式节点。
2 实验任务（1）建立一个While 循环的VI ； （2）建立一个移位寄存器的VI ； （3）建立一个For 循环的VI ； （4）建立一个CASE 结构的VI ； （5）建立一个顺序结构的VI ； （6）建立一个有公式节点的VI 。
LabVlEW中+GPIB+仪器编程
LabVlEW中GPIB 仪器编程摘要LabVIEW是当今最流行的虚拟仪器开发平台，文中介绍了用LabVIEW开发基于GPIB总线的虚拟仪器的全过程及其硬件和软件要求，并给出了一个开发实例。
实例为用LabVIEW虚拟仪器开发平台对一台带有GPIB接口磁测量仪进行二次开发，构建自己的虚拟仪器。
与台式仪器相比，该虚拟仪器最突出的优点是不需要其它数据采集卡便可完成磁场的实时采集测量，并将采集结果保存到文件，以供后续分析使用，从而大大扩展了原有台式仪器的功能。
关键词：LabVIEW；GPIB；实进采集前言数据采集、仪器控制和自动化测试是实验室研究经常遇到的实际任务。
LabVIEW的出现使普通的实验室工作者也能在较短的时间内构建自己的测控系统。
LabVIEW采用图形化语言进行编程，抛弃了传统的文本编程方式，程序开发变得简单直观，开发时间大大减少。
尽管现有的测试测量仪器能提供很高程序上的测量自动化操作，但有时仍然不能满足实际测量的需要，因为实际的测量要求往往随实际的测量环境和测量目的不同而发生改变，但台式仪器的功能一般是固定不变的。
例如一些台式仪器虽然能对某些物理量进行实时测量，但它并不能将整个测试过程的数据记录下来，仪器本身仅仅相当于一个物理量指标器。
为了实现实时测量分析并记录其测量结果，必需进行额外的工作。
方法之一是利用仪器本身的模拟输出接口，配一个数据采集卡对模拟输出信号进行采集并进行相应的后续分析处理。
方法之二是利用仪器本身提供的编程接口，通过编程实现。
与第一种方法相比，第二种方法不需要额外的硬件，使得测试系统变得简单、方便。
GPIB(General Purpose Interface Bus)是仪器与各种控制器(最常见的是计算机)之间的一种标准接口，许多仪器都带有此接口。
就编程语言而言，强大、灵活的仪器控制功能使LabVIEW成为开发虚拟仪器的首选编程语言，而且利用LabVIEW开发的虚拟仪器具有很好的外观效果，其用户界面可与实际仪器的操作面板相媲美。
LABVIEW字符格式说明
使用格式说明符格式化字符串、将数字转化为字符串，或在字符串中插入不显示的字符。
对于输出字符串的函数，例如格式化写入字符串和数组至电子表格字符串转换，格式说明符使用下列语法元素。
双括号( [] )中的是可选元素。
%[$][-][+][#][^][0][Width][.Precision || _SignificantDigits][{Unit}][<Embedded information>]Conversion Code其中Width是一个大于零的数，.Precision和_SignificantDigits是大于等于零的数。
对于扫描字符串的函数，例如，扫描字符串和电子表格字符串至数组转换，格式说明符使用下列语法元素。
%[Width]Conversion Code格式化写入字符串、格式化写入文件、扫描字符串和扫描文件函数可在格式字符串输入中使用多个格式说明符，每个格式说明符用于每个可扩展函数的输入或输出。
格式说明符语法元素下表列出了格式说明符的语法元素。
详细信息见格式说明符范例。
语法元素说明% 格式说明符的开始。
$（可选）使用格式函数时，该修饰符规定了显示变量的顺序。
包括代表变量顺序的位数，其后紧接该修饰符。
-（可选）使用格式化函数时，该修饰符在参数的宽度之内将参数靠左调整，而不是靠右调整。
+（可选）使用格式化函数时，即使是正数，该修饰符也包括符号。
^（可选）使用格式函数和e或g转换代码时，该元素将数格式化为科学计数法，其中指数为3的倍数。
#（可选）使用格式化函数时，该修饰符移除尾部的无效零。
如数值无小数部分，该修饰符会将有效数字精度之外的数值强制为零。
0（可选）使用格式化函数时，使用该修饰符，不带－修饰符，函数将用零而不是空格填充数值参数左边的多余空间，以达到最小宽度。
Width（可选）使用扫描函数时，如扫描字符串，Width元素规定了使用的字段的确切宽度。
LabVIEW处理参数时只扫描指定数量的字符。
labview 字符串和文件
目的：创建一个字符串的子集，其中含有某个数值的字符串显示，再将它 转换成数值。
第五章字符串和文件I/O 第五章字符串和文件I/O
部分字符串函数（ 函数-字符串 字符串） 部分字符串函数 （ 函数 字符串 ） — 用于返回偏移地址开始的子字符串以 及字节数。第一个偏移地址是0。 及字节数。第一个偏移地址是 。
第五章字符串和文件I/O 第五章字符串和文件I/O
5-2文件的输入/输出（I/O）
文件I/O功能函数是一组功能强大、伸缩性强的文件处理工具。它们不仅可 以读写数据，还可以移动、重命名文件与目录。创建电子表格格式的、由可 读的ASCII文本组成的文件，以及为了提高读写速度和压缩率采用二进制的格 式写入数据。 可以采用下面三种文件格式存储或者获得数据： ASCII字节流——如果希望让其他的软件（譬如字处理程序或者电子表格 程序）也可以访问数据，就需要将数据存储为ASCII格式。为此，需要把所有 数据都转换为ASCII字符串。 l 数据记录文件——这种文件采用的是只有G语言可以访问的二进制格 式。数据记录文件类似于数据库文件，因为它可以把不同的数据类型存储到 同一个文件记录中。 l 二进制字节流——这种文件的格式是最紧凑、最快速地存储文件的格 式。必须把数据转换成二进制字符串的格式，还必须清楚地知道在对文件读 写数据时采用的是哪种数据格式。
返回前面板，执行该VI。数据数组产生以后，会出现一个 返回前面板，执行该VI。数据数组产生以后， VI 文件对话框提示输入新建文件的文件名。输入文件名，并 文件对话框提示输入新建文件的文件名。输入文件名， OK。 单击 OK。
第五章字符串和文件I/O 第五章字符串和文件I/O
练习 5-4 向文件添加数据
LabVIEW虚拟仪器技术第3章-基本数据类型
布尔控件
布尔串控件，位于 “控件”选板->“新式”>“布尔”中。
布尔函数
对布尔量实施操 作的函数称为布尔函 数，位于“函数”选 板->“编程”->“布 尔”中。
按钮与开关
布尔输入控件分为按钮型布尔控件和开关型 布尔控件。它们都是布尔输入控件，但物理意义 有所区别。
单位标签可以在快捷菜单->显示项->单位标 签从而显示，可自由输入物理单位符号，如时间 “h”,“s”，长度“m”等。也可于单位标签上 右键->创建单位字符串进行单位选择。
LabVIEW程序可实现不同单位的自动转换， 还可以通过运算自动处理组合单位。
数值控件的基数与单位标签
数值控件的属性
在快捷菜单上选择“属性”项，即可打开属 性对话框。属性对话框由许多属性页组成，涵盖 了大量的控件属性设置信息。
我们利用控件选板所提供的各种输入控件 和显示控件就可以达到”所见即所得”的效果。
从LabVIEW数据流编程的角度看，任何数 据都必须是有源的，这个源就是输入控件或常 量。常量可以理解为特殊的输入控件。而数据 最终流向的目的地就是显示控件。
从控件本身的角度看，LabVIEW只是推荐 了控件的使用方法，而并没有绝对区分控件必 须是输入控件还是显示控件，两者之间可以相 互转化。
线型与数据类型
LabVIEW中，不同的线型代表不同的数据类型。
在LabVIEW中，数值控件的数据类型是可以 改变的。当我们使用数值控件时，需注意正确使 用数据类型，避免程序发生错误。
编写求平均数程序： 程序能否运行？ 程序能否实现功能？
Result为蓝色控件，其数据类型为整型数据， 程序计算结果会被强制转换为整形数。程序能运 行，但无法正确结果。
labview中的字符串扫描
1 abview中的字符串扫描
2006-12-31 13:47:04| 分类：技术类|举报|字号订阅
矢网读出的数据总是一对的，就算是其测量数据仅有组驻波比值也是如此，其第二个数据用0填充。
要将其分离，可用scan from string函数，其中几点关键之处：
1. 格式字符串中指定要从字符串中取出什么样的数据，图例中将得到3个数据，两个浮点数和一个逗号。
2. 如果格式字符串中有多个输出，右键输出参数区域时弹出菜单中将有"Add Parameter"项，每按一次多一个输出，输出类型会自动根据format string调整。
图例中有三个输出，第一和第三是浮点型，第二个是字符串型。
3. 用for循环时输出端的offset past scan输出可以连接到initial scan location，作为下次扫描的起点。
