第六章电压电阻基础知识

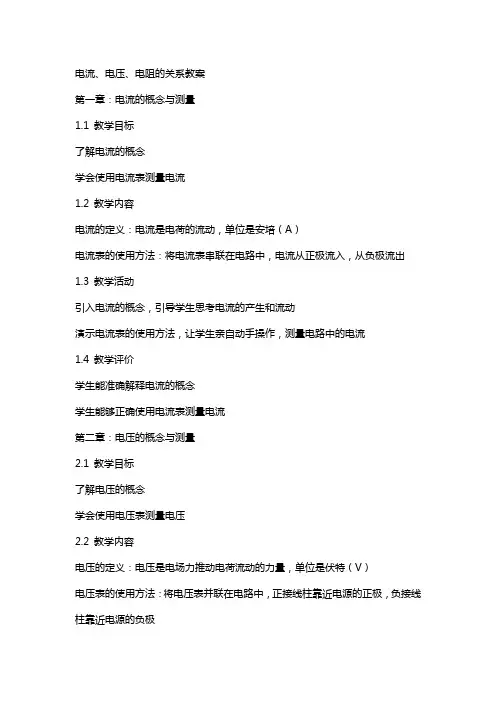

电流跟电压、电阻的关系教案
电流、电压、电阻的关系教案第一章：电流的概念与测量1.1 教学目标了解电流的概念学会使用电流表测量电流1.2 教学内容电流的定义：电流是电荷的流动，单位是安培（A）电流表的使用方法：将电流表串联在电路中，电流从正极流入，从负极流出1.3 教学活动引入电流的概念，引导学生思考电流的产生和流动演示电流表的使用方法，让学生亲自动手操作，测量电路中的电流1.4 教学评价学生能准确解释电流的概念学生能够正确使用电流表测量电流第二章：电压的概念与测量2.1 教学目标了解电压的概念学会使用电压表测量电压2.2 教学内容电压的定义：电压是电场力推动电荷流动的力量，单位是伏特（V）电压表的使用方法：将电压表并联在电路中，正接线柱靠近电源的正极，负接线柱靠近电源的负极2.3 教学活动引入电压的概念，引导学生思考电压的作用和测量方法演示电压表的使用方法，让学生亲自动手操作，测量电路中的电压2.4 教学评价学生能准确解释电压的概念学生能够正确使用电压表测量电压第三章：电阻的概念与测量3.1 教学目标了解电阻的概念学会使用电阻表测量电阻3.2 教学内容电阻的定义：电阻是电路中对电流流动的阻碍作用，单位是欧姆（Ω）电阻表的使用方法：将电阻表的两个探头分别接触到电阻的两端，根据指针偏转读取电阻值3.3 教学活动引入电阻的概念，引导学生思考电阻的作用和测量方法演示电阻表的使用方法，让学生亲自动手操作，测量电路中的电阻3.4 教学评价学生能准确解释电阻的概念学生能够正确使用电阻表测量电阻第四章：电流、电压、电阻的关系4.1 教学目标理解电流、电压、电阻之间的关系4.2 教学内容欧姆定律：电流I与电压U成正比，与电阻R成反比，公式为I = U/R 学生通过实验观察电流、电压、电阻的变化关系4.3 教学活动引导学生通过实验观察电流、电压、电阻的变化关系分析实验结果，引导学生理解欧姆定律的含义4.4 教学评价学生能理解电流、电压、电阻之间的关系学生能够运用欧姆定律计算电流、电压、电阻的值第六章：电路的串并联6.1 教学目标理解电路的串联和并联原理6.2 教学内容串联电路：电流在电路中的各个部分按顺序流动，电压分配并联电路：电流在电路中的各个部分流动，电压相同6.3 教学活动通过实验让学生观察串联和并联电路的特点引导学生分析串联和并联电路中电流、电压、电阻的分配规律6.4 教学评价学生能理解电路的串联和并联原理学生能够分析串联和并联电路中电流、电压、电阻的分配情况第七章：欧姆定律的应用7.1 教学目标学会运用欧姆定律解决实际问题7.2 教学内容使用欧姆定律计算电流、电压、电阻的值应用欧姆定律解决电路中的实际问题，如灯泡的亮度、电流表的量程选择等7.3 教学活动引导学生运用欧姆定律计算电路中的电流、电压、电阻的值让学生通过实际电路问题，运用欧姆定律进行分析和解决7.4 教学评价学生能运用欧姆定律解决实际电路问题学生能够正确计算电路中的电流、电压、电阻的值第八章：电阻的特性8.1 教学目标了解电阻的特性8.2 教学内容电阻的温度特性：电阻值随温度的变化而变化电阻的频率特性：电阻值随频率的变化而变化电阻的稳定性：电阻值随时间的变化而变化8.3 教学活动引导学生通过实验观察电阻的温度特性、频率特性和稳定性分析实验结果，引导学生理解电阻的特性学生能了解电阻的特性学生能够分析实验结果，理解电阻的温度特性、频率特性和稳定性第九章：电路的动态分析9.1 教学目标学会对电路的动态变化进行分析9.2 教学内容电路中的瞬态分析和稳态分析电路中的阶跃响应和斜坡响应电路中的频率响应9.3 教学活动通过实验让学生观察电路的动态变化引导学生分析电路的瞬态、稳态、阶跃响应、斜坡响应和频率响应9.4 教学评价学生能对电路的动态变化进行分析学生能够理解电路的瞬态、稳态、阶跃响应、斜坡响应和频率响应第十章：综合应用与拓展10.1 教学目标学会综合运用电流、电压、电阻的知识解决实际问题10.2 教学内容分析实际电路问题，综合运用电流、电压、电阻的知识进行解决了解电流、电压、电阻在现代科技领域的应用引导学生分析实际电路问题，综合运用电流、电压、电阻的知识进行解决让学生了解电流、电压、电阻在现代科技领域的应用10.4 教学评价学生能综合运用电流、电压、电阻的知识解决实际问题学生能够了解电流、电压、电阻在现代科技领域的应用重点和难点解析一、电流的概念与测量：理解电流的定义以及正确使用电流表进行测量是本环节的重点。
电工基础全书知识点总结
电工基础全书知识点总结第一章电学基础知识1.1 电荷和电流电荷是原子中的一种基本粒子，带正电荷的叫正电荷，带负电荷的叫负电荷。
电流是单位时间内通过导体的电荷量，通常用符号I表示，单位是安培（A）。
1.2 电压和电阻电压是电场的强度，通常用符号U表示，单位是伏特（V）。
电阻是导体对电流的阻碍，通常用符号R表示，单位是欧姆（Ω）。
1.3 电路原理电路可以分为直流电路和交流电路，直流电路的电压和电流方向不变，而交流电路的电压和电流方向会周期性地变化。
电路中的电源、导线和负载是基本组成部分。
1.4 电路定律欧姆定律、基尔霍夫定律和功率公式是电路中的重要定律，可以用来分析和计算电路中的电压、电流和功率。
第二章电工安全知识2.1 电击伤害电击伤害是由于人体触碰电源或电路而导致电流通过人体产生的伤害，严重时甚至可致命。
预防电击伤害的方法包括正确使用绝缘工具、穿戴防护设备和加强对电气安全知识的培训。
2.2 火灾危险电器设备的故障可能导致火灾，因此电工需要定期检查和维护设备，及时发现并排除潜在的安全隐患。
此外，正确使用防火设施和工具也是预防火灾的重要措施。
2.3 包覆和固定电气设备的包覆和固定是保障电气安全的关键环节，包括各种绝缘材料的选择和使用、设备的安装和固定等，都需要符合相关标准和规定。
2.4 作业安全在进行电气设备安装、检修和维护时，要严格遵守作业规程和操作流程，避免违反操作规定和规程导致事故的发生。
第三章电气设备3.1 开关设备包括各种常用的电气开关，如手动开关、自动开关、接触器等，用于控制电路的通断和电器设备的启停。
3.2 电气保护设备包括过载保护器、短路保护器、漏电保护器等，用于保护电气设备和人身安全。
3.3 变压器可以实现电压变换和功率传递，是电力系统中重要的设备。
3.4 发电机和发电机组发电机是将机械能转换为电能的设备，发电机组则是将多台发电机连接成一个整体，用于供电系统。
3.5 电缆和线路电缆和线路是电能传输的重要通道，需要选择合适的规格和类型，保证电能的安全传输。

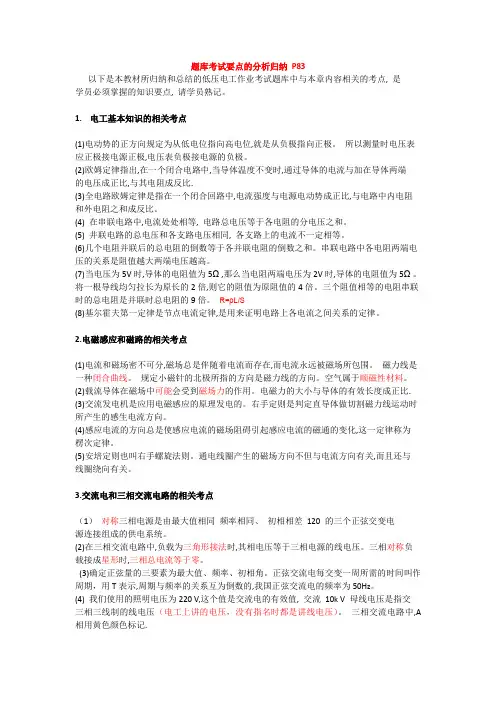

第六章 电工基础知识(题库考试要点和相关试题)
题库考试要点的分析归纳P83以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。
1.电工基本知识的相关考点(1)电动势的正方向规定为从低电位指向高电位,就是从负极指向正极。
所以测量时电压表应正极接电源正极,电压表负极接电源的负极。
(2)欧姆定律指出,在一个闭合电路中,当导体温度不变时,通过导体的电流与加在导体两端的电压成正比,与其电阻成反比.(3)全电路欧姆定律是指在一个闭合回路中,电流强度与电源电动势成正比,与电路中内电阻和外电阻之和成反比。
(4) 在串联电路中,电流处处相等, 电路总电压等于各电阻的分电压之和。
(5) 井联电路的总电压和各支路电压相同, 各支路上的电流不一定相等。
(6)几个电阻并联后的总电阻的倒数等于各并联电阻的倒数之和。
串联电路中各电阻两端电压的关系是阻值越大两端电压越高。
(7)当电压为5V时,导体的电阻值为5Ω,那么当电阻两端电压为2V时,导体的电阻值为5Ω。
将一根导线均匀拉长为原长的2倍,则它的阻值为原阻值的4倍。
三个阻值相等的电阻串联时的总电阻是并联时总电阻的9倍。
R=ρL/S(8)基尔霍夫第一定律是节点电流定律,是用来证明电路上各电流之间关系的定律。
2.电磁感应和磁路的相关考点(1)电流和磁场密不可分,磁场总是伴随着电流而存在,而电流永远被磁场所包围。
磁力线是一种闭合曲线。
规定小磁针的北极所指的方向是磁力线的方向。
空气属于顺磁性材料。
(2)载流导体在磁场中可能会受到磁场力的作用。
电磁力的大小与导体的有效长度成正比.(3)交流发电机是应用电磁感应的原理发电的。
右手定则是判定直导体做切割磁力线运动时所产生的感生电流方向。
(4)感应电流的方向总是使感应电流的磁场阻碍引起感应电流的磁通的变化,这一定律称为楞次定律。
(5)安培定则也叫右手螺旋法则。
通电线圈产生的磁场方向不但与电流方向有关,而且还与线圈绕向有关。
3.交流电和三相交流电路的相关考点（1）对称三相电源是由最大值相同频率相同、初相相差120 的三个正弦交变电源连接组成的供电系统。
八年级物理下册第六章电压电阻一电压知识梳理人教新课标版
第六章电压电阻本章是学习电学基本知识,掌握欧姆定律计算电能和电功率的基础。
主要学习电压、探究串联和并联电路的电压规律、电阻和滑动变阻器、探究用滑动变阻器改变灯泡的亮度。
通过学习应知道电压的作用、单位;会正确使用电压表;掌握串、并联电路的电压规律;知道电阻的含义、决定电阻大小的因素;会正确使用滑动变阻器;在本章的学习中体会科学探究的方法,学习“控制变量法”。
一电压知识梳理1.电压(U)(1)电压是形成电流的原因,电流是提供电压的装置。
(2)形成持续电流的条件:①有电源;②电路是通路。
2.电压的单位国际单位制中主单位是伏特,简称伏,符号V。
常用单位:比伏大的有千伏(kV),比伏小的有毫伏(mV)、微伏(μV)。
1 kV=103V 1 mV=10-3V 1μV=10-6V3.记住几个常见电压值家庭照明电压:220V;人体安全电压:不高于36V;一节干电池电压:1.5V;一节蓄电池电压:2V。
4.电压表的使用(1)电压表的连接①电压表要并联在被测电路两端②电压表的“+”“-”接线柱接法。
必须让电流从“+”流入,从“-”流出。
被测电压不能超过量程。
预先不知道被测电压大小时,应先选用大量程进行试触,如果测得的电压不超过小量程应选用小量程。
(2)电压表的读数明确所使用的量程,弄清所作用量程的分度值,必要时进行估读。
(一明确,二弄清,三估读) 5.电池的串联串联电池组的电压等于各电池的电压之和。
电压不同的电池尽量不要串联在一起。
课前小试1. 使电路中电荷发生定向移动形成电流,电源是提供的装置。
2. 我国家庭电路的电压是 V,要保证人体的安全电压应。
3. 100μV= mV= kV 24kV= V= mV4. 电压表和电流表不同它必须在被测电路两端,另一重要区别是它。
5. 小红在进行物理实验时,需要6V的电压,你认为她应当将节干电池,就可得到合适的电压进行实验了,此电压对你是的(“安全”或“不安全”)。
6. 进行电压表读数时,要明确连入的接线柱,弄清,确定电压表的,然后才能准确的读出数据来。
新课程物理能力培养：人教版 八年级(下册).
程的刻度盘上发现指针所示电压为 ６．５ Ｖ， 则实际测得的电压应是 （ ）
Ａ． ６．５ Ｖ
Ｂ． ２．５ Ｖ
Ｃ． １．３ Ｖ
Ｄ． １．１５ Ｖ
6． 小 明 做 实 验 时 ， 想 让 灯 泡 Ｌ１ 和 Ｌ２ 串 联 ， 电 压 表 Ｖ１ 测 灯 Ｌ１ 两 端 电 压 ， 电 压 表 Ｖ２ 测 Ｌ１ 和 Ｌ２ 串联后两端的总电压 ， 请你帮他把图 ６—１—4 中的元件连接起来．
压表示数为 Ｕ２， 那么 （ ）
Ａ． Ｕ１＝Ｕ２
%% Ｂ． Ｕ１＞Ｕ２
Ｃ． Ｕ１＜Ｕ２
Ｄ． 无法判断
图 ６—２—1
图 ６—２—2
图 ６—２—3
3． 在图 ６—２—3 所示的电路中， 电流表和电压表分别是测量什么物理量的 （ ）
Ａ． 表 A1 测通过 Ｌ１ 的电流
Ｂ． 表 A2 测通过 Ｌ１ 和 Ｌ２ 的总电流
S
图 ６—１—5
图 ６—１—4
人
教
7. 在做物理实验时， 小明将电路连成图 ６—１—5 所示的形式， 请你猜想， 电路中的小灯
版 泡、 电压表、 电流表会如何？ 亲自实验看一看你的猜想是否正确， 并说明原因．
1. 如图 6—1—6 所示， 在各图中， 电压表连接错误的是 （ ）
【 新课程 】
Ａ
%%Ｂ
第八章 电功率 !!!!!!!!!!!!!!!!!!!!!!!!!!! 17 一、 电能 !!!!!!!!!!!!!!!!!!!!!!!!!!!!! 17 二、 电功率 !!!!!!!!!!!!!!!!!!!!!!!!!!!! 18 三、 测量小灯泡的电功率 !!!!!!!!!!!!!!!!!!!!!! 22 四、 电与热 !!!!!!!!!!!!!!!!!!!!!!!!!!!! 23 五、 电功率和安全用电 !!!!!!!!!!!!!!!!!!!!!!! 25 六、 生活用电常识 !!!!!!!!!!!!!!!!!!!!!!!!! 26

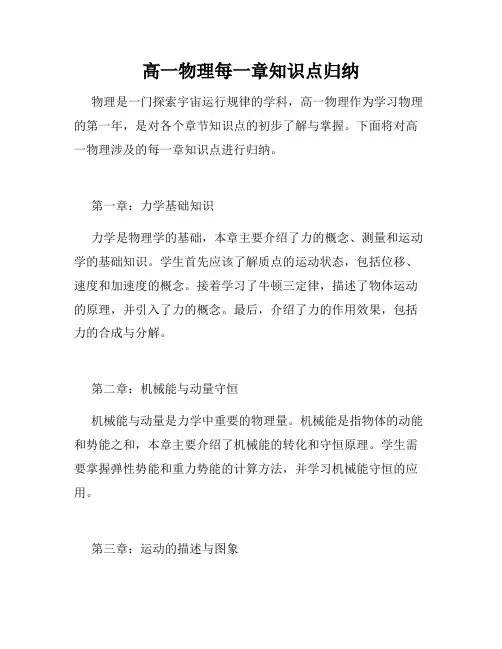

高一物理每一章知识点归纳
高一物理每一章知识点归纳物理是一门探索宇宙运行规律的学科，高一物理作为学习物理的第一年，是对各个章节知识点的初步了解与掌握。
下面将对高一物理涉及的每一章知识点进行归纳。
第一章：力学基础知识力学是物理学的基础，本章主要介绍了力的概念、测量和运动学的基础知识。
学生首先应该了解质点的运动状态，包括位移、速度和加速度的概念。
接着学习了牛顿三定律，描述了物体运动的原理，并引入了力的概念。
最后，介绍了力的作用效果，包括力的合成与分解。
第二章：机械能与动量守恒机械能与动量是力学中重要的物理量。
机械能是指物体的动能和势能之和，本章主要介绍了机械能的转化和守恒原理。
学生需要掌握弹性势能和重力势能的计算方法，并学习机械能守恒的应用。
第三章：运动的描述与图象运动的描述与图象是物体运动分析的重要工具。
本章主要介绍了运动的描述方法，包括位移-时间、速度-时间和加速度-时间图象的绘制和分析。
学生需要通过练习掌握图象的读取和分析技巧。
第四章：匀加速直线运动匀加速直线运动是力学中简单而常见的一种运动形式。
本章主要介绍了匀加速运动的基本概念和公式。
学生需要理解匀加速运动的特点，如速度公式、位移公式和运动图象，并能够应用这些公式解决相关问题。
第五章：牛顿运动定律及其应用牛顿运动定律是力学中的重要定律，本章主要介绍了牛顿第一、二、三定律以及万有引力定律。
学生需要理解物体运动的原因和规律，并能够应用牛顿定律解决力学问题。
第六章：静电场与电场的基本定律静电场和电场是电磁学的基础，本章主要介绍了电荷、电场和电势的概念。
学生需要理解电场力的作用原理，并能够应用库仑定律和电场线分析电场分布。
第七章：电流与电阻电流和电阻是电学中的基本概念，本章主要介绍了电流、电阻和欧姆定律。
学生需要理解电流的含义和计算方法，并能够应用欧姆定律解决电路问题。
第八章：欧姆定律与串、并联电路本章延续了上一章的欧姆定律，进一步介绍了串联和并联电路的特点和计算方法。
学生需要学会分析电路中的电流和电压分布，并能够应用基本电路定律解决电路问题。
初中物理每章知识点总结
初中物理每章知识点总结初中物理是一门基础科学课程，它旨在帮助学生理解自然界的基本原理和现象。
以下是初中物理各章节的知识点总结：# 第一章：物理初步- 物理学的定义：研究自然界物质结构、物体间相互作用和运动规律的科学。
- 测量基础：长度、质量、时间的测量工具和单位。
- 误差和精度：误差的概念，减小误差的方法，以及如何提高测量的精度。
# 第二章：机械运动- 描述运动：速度、加速度的概念及其计算方法。
- 运动的图形表示：速度-时间图和位移-时间图。
- 力的作用：牛顿运动定律，力的合成与分解，摩擦力。
# 第三章：力和运动- 力的概念：力的定义，单位，以及基本性质。
- 力的测量：弹簧秤的使用。
- 力的分类：重力、弹力、摩擦力等。
# 第四章：压强和浮力- 压强的定义：压力与受力面积的关系。
- 液体压强：液体压强的计算，连通器的原理。
- 浮力：阿基米德原理，浮力的计算。
# 第五章：功和能- 功的概念：功的定义，功的计算公式。
- 机械能：动能和势能的概念及其计算。
- 能量守恒定律：能量守恒的基本原理。
# 第六章：声现象- 声音的产生：振动产生声音的原理。
- 声音的传播：声波在不同介质中的传播。
- 声音的特性：音调、响度和音色的区分。
# 第七章：光现象- 光的直线传播：光在均匀介质中的传播规律。
- 光的反射：反射定律，平面镜成像。
- 光的折射：折射现象，透镜成像。
# 第八章：热现象- 温度的概念：温度的定义和测量。
- 热传递：热传导、热对流和热辐射。
- 热量的计算：热量与温度变化的关系。
# 第九章：物质的相变- 相变的定义：物质从固态到液态、液态到气态的转变。
- 熔化和凝固：熔点和凝固点的概念，熔化热和凝固热的计算。
- 蒸发和凝结：蒸发过程，凝结现象。
# 第十章：电流和电路- 电荷与电场：电荷的性质，库仑定律，电场的概念。
- 电路的基本概念：电流、电压、电阻的定义及其关系。
- 串联和并联电路：串联电路和并联电路的特点及计算。
电流和电压电阻的关系教案
电流和电压电阻的关系教案第一章：电流的概念1.1 电流的定义电流是指电荷的定向移动形成的一种物理现象。
电流的单位是安培（A）。
1.2 电流的表示方法用箭头表示电流的方向，箭头所指方向表示正电荷的移动方向。
电流的大小可以用不同的符号表示，如I表示电流。
第二章：电压的概念2.1 电压的定义电压是指电场力作用下，单位正电荷从一点移动到另一点所做的功。
电压的单位是伏特（V）。
2.2 电压的表示方法用字母V表示电压。
电压的符号上方通常有一个正负号，表示电压的正负方向。
第三章：电阻的概念3.1 电阻的定义电阻是电流流过导体时，导体对电流的阻碍作用。
电阻的单位是欧姆（Ω）。
3.2 电阻的表示方法用字母R表示电阻。
电阻的符号上方通常有一个正负号，表示电阻的正负方向。
第四章：电流、电压和电阻的关系4.1 欧姆定律欧姆定律是指在电路中，电流I与电压V和电阻R之间的关系，即I = V/R。
当电压增加时，如果电阻不变，电流也会增加。
当电阻增加时，如果电压不变，电流会减少。
4.2 电路中的串联和并联串联电路是指电路中元件依次连接，电流在各个元件中相同。
并联电路是指电路中元件并行连接，电压在各个元件中相同。
第五章：实验探究电流、电压和电阻的关系5.1 实验目的通过实验观察和测量电流、电压和电阻之间的关系。
5.2 实验器材电流表、电压表、电阻器、电源、导线等。
5.3 实验步骤连接电路，将电流表和电压表接入电路中。
改变电阻的大小，观察电流和电压的变化。
根据实验数据，绘制I-V曲线，分析电流、电压和电阻之间的关系。
5.4 实验结论根据实验结果，总结电流、电压和电阻之间的关系。
验证欧姆定律的正确性。
第六章：电阻的测量6.1 电阻的测量方法使用万用表测量电阻值。
将待测电阻与万用表的两个表笔连接，选择适当的测量范围。
6.2 测量电阻的注意事项确保电阻两端没有电压或电流。
在测量前，将电阻短路，以避免万用表损坏。
第七章：电压和电流的测量7.1 电压的测量使用电压表测量电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章《电压电阻》知识点归纳
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V （三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④电压表可以直接连在电源两端，此时电压表测得是电源电压
4．选择量程：实验室用电压表有两个量程，0～3V 和0～15V。
测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
（四）电流表、电压表的比较
异符号
连接方
式
串联并联
直接连
接电源
不能能
量程
分度值
内阻
很小，几乎
为零
相当于短
路
很大
相当于开路
同使用前调零；读数时看清量程和分度值；正接线柱流入负接线柱流出；不能超过量程
二、电阻
（一）定义及符号 :电阻表示导体对电流阻碍作用的大小符号：_______.
（二）单位
1．国际单位：欧姆2．常用单位：千欧、兆欧。
3．换算：______________________________
（三）影响因素
1．实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。
（也就是用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）
2．实验方法：控制变量法。
3．结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还
与导体的温度_有关。
4．结论理解：
⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。
与电流，电压无关，所以导体的电阻是导体本身的一种性质。
（2）在长度和横截面积相同的情况下，不同材料的导体的电阻不同。
在材料和横截面积相同的情况下，导体的长度越长，导体的电阻越大。
在材料和长度相同的情况下，横截面积相同的情况下，导体的横截面积越小，导体的电阻越大。
（四）分类
1．定值电阻：电路符号：。
（阻值大小保持不变的电阻）。
2．变阻器：电路符号
⑴滑动变阻器：结构示意图：。
变阻原理：通过改变连入电路中的电阻丝的长度来改变电阻的大小，从而改变电路中电流的大小。
使用方法：串联，一上一下
铭牌：某滑动变阻器标有“50Ω 1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
1．5A表示滑动变阻器允许通过的最大电流为1.5A．作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。
1.电流用“I”表示，基本单位是“A”；电压用“U”表示，基本单位是“V”；电阻用“R”表示，基本单位是“”。
2. 导体的电阻是导体本身的一种性质。
导体电阻的大小由导体的材料、长度、横截面积决定。
与电压和电流无关。
3.在导体的长度和横截面积相同的情况下，不同材料的导体的电阻不同。
4.在导体的材料和横截面积相同的情况下，导体的长度越长，导体的电阻越大。
5.在导体的材料和长度相同的情况下，导体的横截面积越小，导体的电阻越大。
7.在串联电路中，电流处处相等，用公式表示为：I=I1=I2；总电压等于各部分电路的电压之和，用公式表示为：
U=U1+U2；总电阻等于各串联电阻之和，用公式表示为：R=R1+R2。
I1:I2=1:1, U1:U2=R1:R2.
8.在并联电路中，总电压等于各支路两端的电压，用公式表示为：U=U1=U2.干路总电流等于各支路的电流之和，用公式表示为:I=I1+I2；总电阻的倒数等于各并联电阻的倒数之和，用公式表示为：
1/R=1/R1+1/R2。
U1:U2=1:1, I1:I2= R2:R1.
9.电流表的两个量程：0—0.6A,0—3 A；分度值分别是：0.02 A,0.1 A.
10. 电压表的两个量程：0—3V,0—15V；分度值分别是：0.1V,0.5V.。
