喷射泵的结构特点工作原理
压载泵喷射泵工作原理
压载泵喷射泵工作原理
压载泵喷射泵是一种常见的工业设备，它在许多领域中发挥着重要作用，特别是在液体输送和压力增加方面。
它的工作原理十分简单却又非常有效，下面我们就来详细介绍一下。
首先，让我们来了解一下压载泵喷射泵的基本构成。
它通常由一个喷嘴、一个进口管道、一个出口管道和一个压载液管道组成。
当液体从进口管道进入喷射泵时，它会被压载液体加压，然后通过喷嘴喷射出来。
这样一来，液体的压力就会得到增加，从而实现了液体的输送和压力的增加。
接下来，让我们来看一下压载泵喷射泵的工作原理。
当压载泵喷射泵启动时，压载液体会通过压载液管道进入喷嘴，与进口液体混合后形成高速流动的混合液体。
由于喷射原理的作用，混合液体的速度会增加，而压力会随之升高。
最终，混合液体会通过出口管道被输送出去，同时压力也会得到增加。
总的来说，压载泵喷射泵的工作原理就是利用喷射原理和压载液体的作用，使得进口液体的压力得到增加，从而实现了液体的输
送和压力的增加。
这种简单而有效的原理，使得压载泵喷射泵成为了许多工业领域中不可或缺的设备之一。
蒸汽喷射泵原理
蒸汽喷射泵原理
蒸汽喷射泵是一种利用高速蒸汽动能将液体或气体抽出的装置，它通过蒸汽的动能来传递能量，实现液体或气体的抽出和增压。
蒸
汽喷射泵的原理主要包括喷嘴、混合腔和扩散管三个部分。
首先，喷嘴是蒸汽喷射泵的核心部件，它通过高速喷射的蒸汽
产生动能，形成高速流动的蒸汽射流。
当蒸汽射流通过喷嘴的缩颈
部分时，由于速度增大，静压力降低，从而形成一个低压区域。
在
这个低压区域内，液体或气体被抽入喷嘴内部。
其次，液体或气体被抽入喷嘴内部后，与高速蒸汽射流混合，
在混合腔内形成高速旋转的混合流。
在混合腔内，蒸汽的动能被传
递给液体或气体，使其能量增加，压力提高。
最后，混合流在扩散管内膨胀，速度减小，静压力增大，从而
将能量转化为压力能，实现了液体或气体的抽出和增压。
蒸汽喷射泵的原理简单清晰，通过蒸汽的动能传递实现了液体
或气体的抽出和增压。
在实际应用中，蒸汽喷射泵广泛用于化工、
石油、制药、食品等行业的液体或气体输送和增压领域。
其结构简
单、维护方便、无需外部动力驱动等特点，使其在一些特殊环境下
具有独特的优势。
总之，蒸汽喷射泵作为一种利用蒸汽动能传递能量的装置，其
原理简单清晰，应用广泛。
通过喷嘴、混合腔和扩散管的协同作用，实现了液体或气体的抽出和增压，为液体或气体输送和增压提供了
一种简单高效的解决方案。
射流泵
(32)
(31)经整理写成：
H2 H3 N ( H1 H3 ) 1 M H1 H3 H1 H2
(33)
因为：
H2 H3 H1 H3 1 H1 H2 H1 H2
可用喷嘴速度表达Vs和Vt，综合(4)和(1)，得：
Vs q3 Mq1 As As
(20)
综合(3),(20)和(8)得：
Vs MV j A j As MV j ( R ) 1 R
(21)
综合(7)和(1)，得：
q3 q1 ( 1) q1 q1 (1 M ) V j A j Vs (1 M ) At At At
二、水力喷射泵工作原理
下图为喷射泵的工作原理示意图。如图所示，在动 力液压力为P1、流速V1为的条件下，动力液被泵送通过过流 面积为As的喷嘴。压力为P3、流速为V3的井中流体则被加速 吸入喉管的吸入截面，在喉管中与动力液混合，形成的均匀 混合液，离开喉管后在扩散管中，混合液的流速降低，压力 增高到泵的排出压力，这个压力足以将混合液排出地面。
(H1 H 2 ) M (H 2 H 3 ) (H1 H 3 ) R 2 (1 K j ) (1 K s ) M ( ) 1 R
2
R 2 {K j K s M 3 ( ) ( K t K d )(1 M ) 3 R 2 1 R
R [1 R(1 M )] M [ M ( ) R(1 M ]2 } 1 R
R 2 H1 H3 (1 K j ) (1 Ks ) M ( ) 2g 2g 1 R

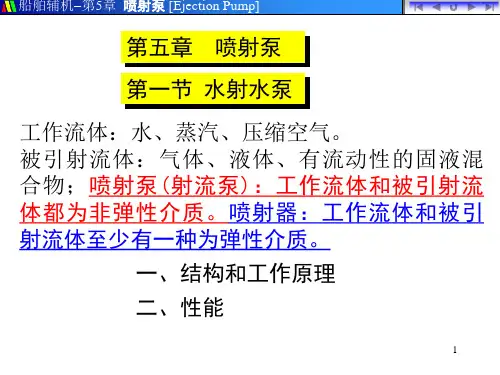

喷射泵的原理.ppt
离心泵引水装置； 用途 蒸汽冷凝器抽气器；
造水机真空泵。 15
船舶辅机第5章 喷射泵 [Ejection Pump]
二、蒸汽喷射器和空气喷射器
蒸汽射水器
蒸汽喷射器使用过热蒸汽(过 热度10~20C)。蒸汽喷射器常 用作蒸汽动力装置的抽气器。 蒸汽与水应有足够温差。
(2) 喷 射 泵 效 率 很 低 。 无机械损失和容积 损失。水力损失大 (喷嘴损失、混合室 进口损失、混合室 摩擦损失、混合损 失、扩压损失)。效 率 与 m 有 关 (m=4 ， =1时效率最高) 。
8
船舶辅机第5章 喷射泵 [Ejection Pump]
hcr
cr
水射水泵的无因次特性曲线
水射水泵扬程比降 低到一定程度后， 流量比不再增加， 效率急剧下降。此 时处于临界流量比 和临界扬程比。长 期在临界状态下工 作也无汽蚀破坏。
空气喷射器作为离心泵的引水 装置，不用来输送液体。
气体喷射器喷嘴为缩放形的拉 法尔喷嘴，以达到超音速。
16
h
pd pS
g
/
pP pS
g
pd
pS /pP
pS
水射水泵的无 因次特性曲线
QP
4
d12
v1
4
d12
2 pP pS
(2)其他条件不变，工作压
力pP变化：
pSQPh QS
pSQPh QS
12
船舶辅机第5章 喷射泵 [Ejection Pump]
3. 喷射泵的特点 (1)效率较低； (2)结构简单，体积小； (3)无运动部件，工作可靠，寿命长； (4)吸入性能好(自吸能力最强)。 (5)可运送污浊液体。
水喷射真空泵工作原理
水喷射真空泵工作原理
水喷射真空泵是一种利用高速喷射水流产生真空的设备。
它由主要部件包括增压器、喷嘴、真空室和排放装置等组成。
首先，水喷射真空泵的增压器会将供给的水流以高速喷射出来。
喷嘴是增压器的核心部件，它通过一个细小的喷口，将水流加速喷射，并形成高速的射流。
射流中的水分子受到喷射力的作用而分散开来，形成微小的水颗粒。
接着，喷射出的高速水射流会进入真空室。
真空室是一个密封的容器，内部被抽空，形成较低的气压环境。
在进入真空室后，高速射流中的水颗粒会与真空室内的气体分子发生碰撞，将气体分子和水颗粒之间的动量传递给气体分子，使其获得足够的速度逃逸至真空室的出口。
最后，排放装置会将逃逸到真空室出口的气体排放到大气中。
排放装置可以是一个简单的排气口或者与其他真空设备相连的管道系统。
通过上述工作原理，水喷射真空泵可以将真空室内的气体抽出，从而产生并维持一个较低的气压环境。
这种真空泵具有结构简单、操作方便、成本低廉等优点，在一些特定领域，如实验室、工业生产等，得到广泛应用。

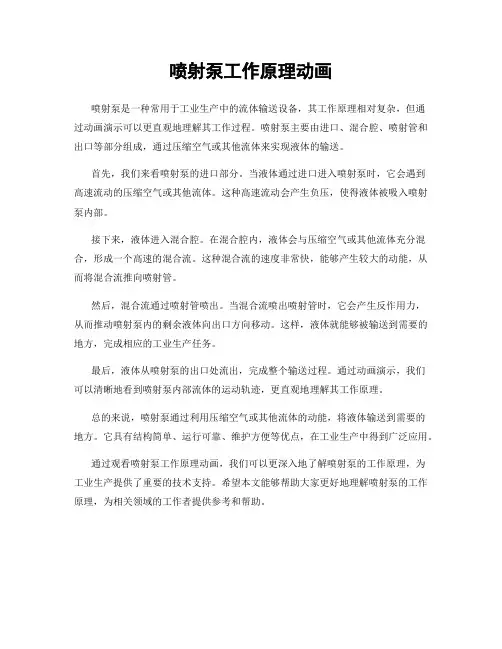

喷射泵工作原理动画
喷射泵工作原理动画
喷射泵是一种常用于工业生产中的流体输送设备，其工作原理相对复杂，但通
过动画演示可以更直观地理解其工作过程。
喷射泵主要由进口、混合腔、喷射管和出口等部分组成，通过压缩空气或其他流体来实现液体的输送。
首先，我们来看喷射泵的进口部分。
当液体通过进口进入喷射泵时，它会遇到
高速流动的压缩空气或其他流体。
这种高速流动会产生负压，使得液体被吸入喷射泵内部。
接下来，液体进入混合腔。
在混合腔内，液体会与压缩空气或其他流体充分混合，形成一个高速的混合流。
这种混合流的速度非常快，能够产生较大的动能，从而将混合流推向喷射管。
然后，混合流通过喷射管喷出。
当混合流喷出喷射管时，它会产生反作用力，
从而推动喷射泵内的剩余液体向出口方向移动。
这样，液体就能够被输送到需要的地方，完成相应的工业生产任务。
最后，液体从喷射泵的出口处流出，完成整个输送过程。
通过动画演示，我们
可以清晰地看到喷射泵内部流体的运动轨迹，更直观地理解其工作原理。
总的来说，喷射泵通过利用压缩空气或其他流体的动能，将液体输送到需要的
地方。
它具有结构简单、运行可靠、维护方便等优点，在工业生产中得到广泛应用。
通过观看喷射泵工作原理动画，我们可以更深入地了解喷射泵的工作原理，为
工业生产提供了重要的技术支持。
希望本文能够帮助大家更好地理解喷射泵的工作原理，为相关领域的工作者提供参考和帮助。
蒸汽喷射泵的工作原理
蒸汽喷射泵的工作原理
蒸汽喷射泵，也常被称作“压力处理装置”，是利用反应力学原理来转换流体能量的类型和定位，将高压低流量的蒸汽转换成低压高流量的流体。
它主要把蒸汽压力转换成流量和动能，被广泛用于空调、冷却液冷却、压水机、航空飞机发动机和船舶等系统中。
蒸汽喷射泵的原理是利用膨胀物理原理来增加空间容积大小和
流量大小，蒸汽喷射泵由泵芯、冲洗管、膨胀管、出口管组成，它将蒸汽从高压接口送入泵芯内部，通过冲洗管和回油管将蒸汽流入膨胀管，在膨胀管内，由于膨胀作用，蒸汽的静压和温度均会降低，然后通过出口管流入受力系统，从而完成转换的过程。
蒸汽喷射泵的压力转换过程由三步构成：排入、准备和膨胀转换。
排入阶段，蒸汽从高压接口进入泵芯，通过冲洗管流出，准备阶段，蒸汽进入膨胀管，经过膨胀管混合洗涤，膨胀转换阶段，蒸汽冲击力引起膨胀，使蒸汽温度下降，压力减少，在低压侧，蒸汽完成膨胀后流入受力系统，达到节能效果。
蒸汽喷射泵在节能减排方面也发挥着重要作用。
它克服了蒸汽压力损失对效率损失的影响，并将能量转换为可以利用的形式。
此外，蒸汽喷射泵不会污染环境，节能环保，操作简便，维护方便等优点，使其在日常生活和工业生产中得到了广泛应用。
总而言之，蒸汽喷射泵是一种高精度的压力处理装置，它可以有效的降低能耗、降低对环境的污染，具有良好的应用前景。
- 1 -。
喷射泵的原理
喷射泵的原理喷射泵是一种常见的工业设备，它的原理是利用高速流体对低速流体进行加速混合，从而实现输送、喷射或混合的目的。
喷射泵通常由喷射管、进口管、出口管和混合室等部件组成。
在工业生产中，喷射泵被广泛应用于化工、石油、造纸、食品加工等领域，起着非常重要的作用。
喷射泵的工作原理可以简单描述为，当高速流体通过喷射管喷出时，它会产生一个低压区域，低速流体会被吸入混合室中与高速流体混合，然后一起从出口管喷出。
这种原理使得喷射泵具有输送、混合和喷射的功能，适用于多种工业场景。
喷射泵的原理主要包括以下几个方面：1. 高速流体的喷射作用。
喷射泵中的高速流体通常是通过压缩空气、蒸汽或液体推动而产生的。
这些高速流体在喷射管中喷出时，会产生一个低压区域，从而形成一个吸入作用。
这种喷射作用可以将低速流体吸入混合室中，实现了输送和混合的功能。
2. 低速流体的吸入和混合。
在喷射泵中，低速流体通常是需要被输送、混合或喷射的介质，它可以是液体、气体或固体颗粒等。
当低速流体被高速流体喷出时，它会被吸入混合室中，并与高速流体充分混合。
这种混合作用可以实现不同介质的混合或溶解，从而满足工业生产中的需要。
3. 混合物的喷射和输送。
经过混合的流体会从出口管中喷出，它可以是混合液体、混合气体或混合固体颗粒等。
喷射泵通过这种方式实现了混合物的喷射和输送，可以将混合物输送到需要的位置，或者喷洒到需要的表面。
这种喷射和输送功能在化工、冶金、造纸等行业中有着广泛的应用。
总的来说，喷射泵的原理是利用高速流体对低速流体进行加速混合，从而实现输送、喷射或混合的功能。
它在工业生产中发挥着重要作用，为生产过程提供了便利和效率。
随着工业技术的不断发展，喷射泵的应用范围也在不断扩大，相信它将会在更多领域展现出其优越的性能和作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷射泵的结构特点及工作原理
靠高压工作流体经喷嘴后产生的高速射流来引射被吸流体，与之进行动量交换，以使被引射
流体的能量增加，从而实现吸排作用。常用的工作流体有水、水蒸气、空气。被引射流体则
可以是气体、液体或有流动性的固、液混合物。
喷射泵-工作流体和被引射流体皆为非弹性介质
喷射器-有一种为弹性介质(气体)
(一)水射水泵的结构和工作原理
以水为工作流体和为引射流体的水射水泵。水射水泵主要由喷嘴1、吸人室2、混合室3和
扩压室4等几部分组成，如图5—1所示。
图5—1
1．工作液体经喷嘴形成高速射流。
喷嘴由收缩的圆锥形或流线形的管加上出口处一小段圆柱形管道所构成。一般采用螺纹与泵
体相连接，以便拆换。由离心泵供应P为0.3～1.5MPa的工作水流，经喷嘴射人吸人室，
压力降到吸人压力Ps，从而将压力能转换为动能，在喷嘴出口形成流速v1可达25 ～ 50m
／s的射流。工作水体积Q，取决于 (pp-ps)和喷嘴出口孔径d。喷嘴引起的水力损失称为
喷嘴损失。
2．高速射流卷带被引射流体并与之在混合室进行动量交换
工作流体自喷嘴喷出，由于射流质点的横向紊动和扩散作用，与周围的介质进行动量交换并
将其带走，使吸人室形成低压，从而将被引射流体吸人。喷嘴射流流束由于其外围部分逐渐
与周围介质掺混，使保持v1流速的流核区逐渐缩小，以至最终消失，形同收缩的圆锥体。
喷嘴射流流束的边界层在射流方向逐渐扩大，形成扩张的圆锥体。边界层的流束，在内表面
处与流核区的流速相同，并沿径向递减，在其外表面处则与周围介质的流速相等。当这圆锥
体状的流束与混合室的壁面相遇后，流束的横截面积就不再扩大。这时，横截面上的流束分
布很不均匀. 而混合室的作用就在于使流体充分的进行动量交换，以使其出口外的液流速度
尽可能趋于均匀。
实验表明，进入扩压室时的液流速度越均匀，扩压室中的能量损失就越小。
混合室又称喉管。常做成圆柱形。中、低扬程泵也可将混合室做成圆锥形与圆柱形相组合，
以减少混合时的能量损失。如流束与混合室的壁面相交于圆锥形部分，则流束在随后锥形段
的流动中压力还会下降，于是泵内的最低压力将出现在混合室圆柱段进口截面B一B处。
随着动量交换的继续进行，流束渐趋均匀，压力也逐渐升高，直至速度完全均匀后，压力的
升高也就停止；混合室的水力损失除混合室进口损失、混合室摩擦损失外，最主要的是混合
损失。它是速度相差很大的工作流体和被引射流体在混合过程中进行动量交换而引起的能量
损失，是喷射泵的主要能量损失之一。
3．液流经扩压室将速度能转变为压力能
扩压室是一段扩张的锥管。它可使液流在其中降低流速，增加压力，从而将动能转换为压力
能。实验证明，扩压室的扩张角做成8° ～10 ° 时，扩压过程的能量损失最小。
（二）水射水泵的性能
1. 水射水泵的特性曲线 ：
水射水泵的特性通常用无因次特性曲线来表示，它是流量比ｕ(亦称引射系数)与扬程比ｈ和
效率η的关系曲线。流量比µ为
µ=Qs／Qp
式中：Qs——被引射流体的体积流量，m3／s；
Qp——工作流体的体积流量，m3／s。
当流量改以质量流量表示时，相应的质量流量比用µm表示，即
µm=Gs/Gp，若工作流体和被引射流体是同一种介质µm=µ，则。
喷射泵的扬程比 h=H/Hp
式中；H——被引射流体经过泵后所增加的水头，m；
Hp –工作流体与被引射流体进泵时的水头之差，m。
由于流体的位置头和速度头与压力头相比可忽略不计，当工作流体与被引射流体是同一介质
时，扬程比即为相对压差 ，
（5-4）
图5—2表示几种面积比m值不同的水射水泵的无因次特性曲线。它给出了扬程比(相
对压差)h、效率η与流量比(引射系数)µ的关系。
对喷射泵来说，泵的效率η是指同一时间内被引射流体所能得到的能量(有效功率)与工作流
体所失去的能量(输入功率)之比。即
（5—5）
由图5—2可以得出以下结论：
(1)m值较小时，泵的引射系数(流量比)较小，但所能达到的相对压差较高，故特性曲线
比较陡峭；而m值较大时，泵的引射系数较大，但其所能达到的相对压差较小，故特性曲
线比较平坦。通常认为m<3属高扬程水喷射泵，m>7属低扬程水喷射泵，m＝3～7属
中扬程水喷射泵。造成上述情况的原因是：泵的m值越小，喉管截面积的相对值越小，被
引射的流量也就相对较少(流量比小)，所以每单位量的被引射流体所能得到的能量也就越
多，即相对压差就越大。图5—2中虚线所画出的包络线即表示不同m值的水射水泵所能
达到的最大相对乐差和最高效率。
(2)喷射泵的效率很低。喷射泵虽不存在机械损失和容积损失，但其水力损失(包括喷嘴
损失、混合室进口损失、混合室摩擦损失、混合损失和扩压室损失)很大。
m值不同的喷射泵，其最佳工况的效率及各部分损失所占的比例也不同。m值小的泵，
因其引射的流体流量较小，混合损失也就相对较小，但流体在混合室和扩压室中的流速较大，
故混合室摩擦损失、扩压室损失要大一些，其效率曲线比较陡峭，高效区较窄。而m值较
大的泵，由于被引射的流体流量较大，混合损失较大，但其它损失相对小些，效率曲线比较
平坦。对应不同的引射系数，存在不同的最佳m值，采用最佳m值的泵效率η最高，能
达到的相对压差也最大。在图5—2下部由虚线所画出的包络线，即表示水射水泵在不同引
射系数下采用最佳m值时所能达到的最高效率。m=3～5的水射水泵可达到的效率较高，
其中以m＝4的水射水泵在µ=1时的效率最高。表5—1给出几种m值不同的泵的
最高效率及各项功率损失在总输入功率中所占的百分比。
图5—3给出一水射水泵的实测无因次特性曲线。泵的m值为6．25。从图中可以看出，
当泵所造成的扬程比^降低到一定程度后，泵的流量比µ就不再增加，同时效率也急
剧下降，这时泵的流量比称为临界流量比(或临界喷射系数)，用仆。表示。相应的扬程比称
临界扬程比，用µcr表示。上述现象表明尺寸既定的喷射泵存在相应的极限过流能
力。实践表明，水射水泵即使长期在临界扬程比下工作，仍很平稳，并无汽蚀破坏产生
2．工作参数变化对水射水泵流量的影响
(1)当其它条件不变时，如果泵的排出压力pd加增加，由式(5—4)可知，泵的扬程比ｈ
即增大，由性能曲线可见，泵的流量比µ相应减小，即泵的吸人流量Qs就会减小。
反之，若pd减小，则Qs增大；但如µ增大到达到了临界流量比µr，，则
Qs将不会再增加。所以，在管理水喷射泵时应防止排出管路阻塞和单向阀卡死，避免排出
压力过高而导致流量减小。
(2)当其它条件不变时，如工作压力pp降低，则扬程比ｈ增大，流量比µ减小；
而且由式(5—1)可知，这时工作水流量Qp也减小，故吸人流量Qs就会迅速减小。反之，
如工作压力pp，增大，则Qs增大。但当Qs增大到一定程度时，会达到极限过流能力。
这时工作压力pp若进一步增大，虽会使工作水流量Qp增加，但µcr却会减小，也
就是说，一台泵所能达到的极限流量Qs=Qp*µcr基本不变
图5-3 水射水泵的实测无因次特性曲线。
(3)当其它条件不变时，如吸人压力ps降低，则扬程比ｈ增大，这时流量比µ减
小，即吸人流量Q5减小。反之，ps增大，则Qs也增大。m值较大的泵，压力参数变化
对泵流量的影响较大。
（三）喷射泵的特点
具有以下特点：
(1)效率较低。
(2)结构简单，体积小，价格低廉。
(3)没有运动部件，工作可靠，噪声很小，使用寿命长。只有当喷嘴因口径长期使用后，过
分磨损导致性能降低，才需更换备件。
(4)吸人性能好。不仅有很高的自吸能力，而且抽送液体时的允许吸上真空度也很高。
(5)可输送含固体杂质的污浊液体，即使被水浸没也能工作。
由于以上特点，水喷射泵在船上被用作应急舱底水泵或工作时间较短的货舱疏水泵。
