专备战2020全国中考物理真题分类全解析 题2.12 电学作图题(解析版)
2.12 电学作图题1．(2019·上海)在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。
【答案】【解析】根据向右移动滑动变阻器的滑片P，小灯泡L亮度不变确定灯泡与变阻器的连接方式，由电流表示数变小确定变阻器的接线情况。
由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流。
实物连接如图所示。
2．（2019·贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。
要求：两灯并联。
开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
【答案】【解析】两灯并联，开关S在干路上，电流表只测通过L1的电流，因此电流表应与L1串联，因不知通过L1的电流大小，故电流表选用大量程与灯L1串联，然后将两灯右侧接线柱相连，再与开关右接线柱相连，如图所示。
3．(2019·湘西)下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
【答案】【解析】伏安法测电阻的实验中，需要用与灯泡并联的电压表测其两端的电压，与灯泡串联的电流表测其通过的电流，利用串联的滑动变阻器调节灯泡两端的电压，据此连接实物图，要注意根据电源的电压确定电压表的量程。
由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，所以电压表应选0～3V的量程并联在灯泡两端，如图所示。
4．(2019·陕西)图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。
【答案】【解析】滑动变阻器接法是一上一下，所以从开关的右侧接线柱连接到A或B接线柱均可，而电压表要测小灯泡两端的电压，必须与小灯泡并联，所以把小灯泡的左侧接线柱与电压表的负接线柱相连。
5．(2019·荆门)（1）小华用两个单刀双掷开关S 1、S 2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，a 、b 、c 、d 、e 、f 、g 、h 八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
（2）白炽灯A 标有“220V 100W”字样，白炽灯B 标有“220V 25W”字样，设它们的电阻不随温度而变化，如果将它们串联起来，接在220V 的电路中，A 灯的电压为 ▲ V ，A 与B 的电功率之和为 ▲ W 。
【答案】（1）如图所示 （2）44；20【解析】（1）由题知，在大门处和卧室门口都能控制客厅日光灯的开和关，这说明大门处和卧室门口的开关是串联的；为了保证用电的安全，开关应与火线连接再连接到日光灯，再将日光灯的另一端与零线连接。
如图所示。
（2）由公式P =U 2R 得R =U 2P ，则R A =U 2 P A = =（220V ）2100W =484Ω，同理R B =1936Ω，将它们串联起来，接在220V的电路中，R 总=R A +R B =484Ω+1936Ω=2420Ω， 电路中的电流I =U R 总= 220V 2420Ω= 111A ，A 灯两端的电压为U A =IR A =111A×484Ω=44V ；A 与B 的电功率之和为P =UI =220V×111A=20W 。
6．(2019·泰州)将图丙中带开关的三孔插座正确接入家庭电路【答案】【解析】根据安全用电原则，开关应接在火线上，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如图所示。
7．（2019·绥化）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
【答案】【解析】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示。
8.（2019·无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
【答案】【解析】火线零线12火线零线L1L2要使卧室灯L1和客厅灯L2能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，经过灯后共同接到零线上，如图所示。
9.（2019·桂林）为使电路正常工作，请在图12中恰当位置填入电流表或电压表。
【答案】【解析】如果中间圆圈填入的是电流表，电流表内阻很小，分析电路时可看作一根导线，将会把滑动变阻器短路，因此中间圆圈因填入电压表，右边圆圈填入电流表。
10.（2019·兰州）请在图中用笔画线代替导线连接电路。
要求：两灯并联，开关S同时控制两盏灯泡。
【答案】【解析】由题知，两灯并联，开关S同时控制两盖灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盖灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧或电流表的左侧接电源负极，如图所示。
11．(2019·常州)常州汪芷瑶同学的专利《双手驾驶提醒装置》,可在汽车驾驶员双手脱离方向盘时发出警报,方向盘包裹气囊并通过导气管连接压力开关S1,压力开关S2置于坐垫内.压力开关受到压力时闭合,不受压力时断开.驾驶员坐在座椅上,当手握方向盘正常驾驶时灯亮、电铃不响;当双手脱离方向盘时,灯亮、电铃响请以笔画线完成电路连接【答案】【解析】本题考查了串联电路、局部短路的设计。
根据题目要求可知：开关S 2、电铃和灯串联连接，开关S 1并联在电铃的两端。
12．（2019·广东）如图为某兴趣小组设计的电子秤简易电路图，R x 是压敏电阻，阻值随所受压力的增大而减小，R 0是定值电阻。
测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。
请根据以上信息，在虚线框内将电路图补充完整。
【答案】【解析】由图可知，压敏电阻R x 与定值电阻R 0串联，要组成电路需要与电源、开关串联，当所称量物体对压敏电阻的压力增大时，因压敏电阻R x 的阻值随所受压力的增大而减小，所以电路的总电阻减小，由I ＝UR 可知，电路中的电流增大，R 0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，R x 两端的电压减小，由电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大可知，电压表应并联在R 0两端，如图所示。
13．（2019·福建）如图是部分照明电路。
用笔画线代替导线，将开关和电灯接入照明电路。
【答案】【解析】火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能切断火线，保证此时灯泡不带电。
14.（2019·河南）某额定电压为220V的电动扶梯(已接地),只需在白天且有人时开启,利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。
请在图12中按要求正确完成电路连接。
【答案】【解析】分析题意，两个开关共同控制电动机，根据安全用电的原则，开关接火线，开关与用电器串联进行连接即可。
解：由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线，如图所示。
15.（2019·宿迁）请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。
火线零线【答案】灯泡和开关的接法：开关要接在火线和灯之间，灯泡的另一侧接在零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
如图所示：【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
16．(2019·赤峰)吸油烟机的主要元件有照明灯、电动机（元件符号为：）。
在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。
按照上述要求，在图9丙中画出其工作原理电路图（电源已给出）。
【答案】【解析】由题意可知，照明灯和电动机可以同时工作，也可以独立工作，说明照明灯和电动机并联且各有一个开关控制，然后根据安全用电的原则设计电路图。
经分析可知，照明灯和电动机并联且各有一个开关控制，且开关控制火线，如图所示。
17．(2019·达州)用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
【答案】火线零线【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；如图所示。
18．(2019·眉山)一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。
其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
【答案】教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左边接零线，右边接火线。
如图所示：【解析】灯泡的接法：火线进入开关，再进入灯泡，零线直接接入灯泡。
在照明电路中，各个灯泡是并联的，由共同的开关控制。
两孔插座的接法，左边接零线，右边接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
19（2019·天水）小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。
（导线不得交叉）【答案】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：【解析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。
2020-2021全国备战中考物理电路类问题的综合备战中考真题分类汇总附答案
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
中考物理作图专题《电学作图》专项训练(解析版)
《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。

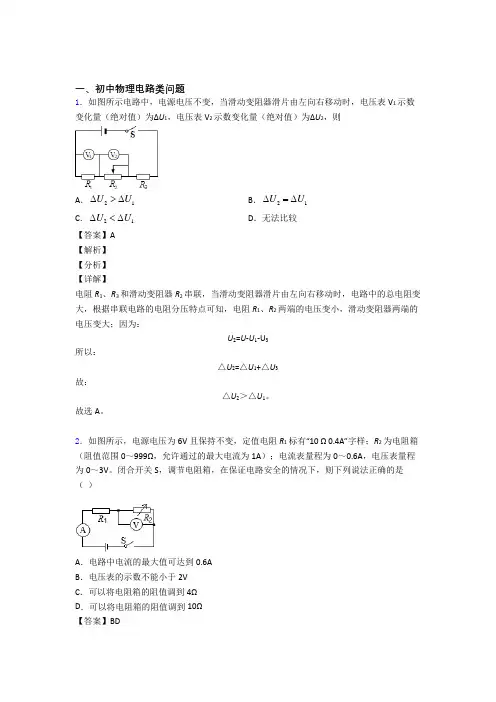

2020-2021全国中考物理电路类问题的综合中考真题分类汇总附详细答案
一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A【解析】【分析】【详解】 电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。
故选A 。
2．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。
闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R 可得电阻箱2R的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值 2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

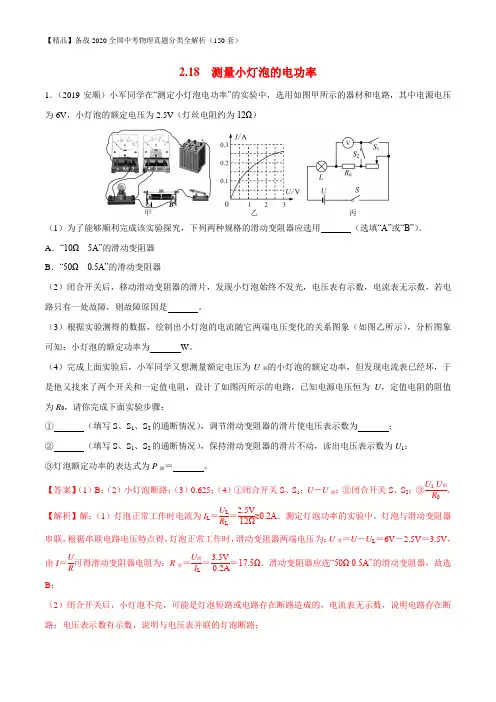

专备战2020全国中考物理真题分类全解析 题2.18 测量小灯泡的电功率(解析版)
2.18 测量小灯泡的电功率1．（2019·安顺）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V ，小灯泡的额定电压为2.5V （灯丝电阻约为12Ω）（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用 （选填“A”或“B”）。
A ．“10Ω 5A”的滑动变阻器B ．“50Ω 0.5A”的滑动变阻器（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是 。
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为 W 。
（4）完成上面实验后，小军同学又想测量额定电压为U 额的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U ，定值电阻的阻值为R 0，请你完成下面实验步骤：① （填写S 、S 1、S 2的通断情况），调节滑动变阻器的滑片使电压表示数为 ；② （填写S 、S 1、S 2的通断情况），保持滑动变阻器的滑片不动，读出电压表示数为U 1；③灯泡额定功率的表达式为P 额＝ 。
【答案】（1）B ；（2）小灯泡断路；（3）0.625；（4）①闭合开关S 、S 1；U －U 额；②闭合开关S 、S 2；③U 1 U 额R 0。
【解析】解：（1）灯泡正常工作时电流为I L ＝U L R L ＝2.5V 12Ω≈0.2A ．测定灯泡功率的实验中，灯泡与滑动变阻器串联，根据串联电路电压特点得，灯泡正常工作时，滑动变阻器两端电压为：U 滑＝U －U L ＝6V －2.5V ＝3.5V ，由I ＝U R 可得滑动变阻器电阻为：R 滑＝U 滑 I L ＝3.5V 0.2A＝17.5Ω．滑动变阻器应选“50Ω 0.5A”的滑动变阻器，故选B ；（2）闭合开关后，小灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说明电路存在断路；电压表示数有示数，说明与电压表并联的灯泡断路；（3）根据图乙知，当电压为额定电压U ＝2.5V 时，电流I ＝0.25A ，小灯泡的额定功率为：P ＝UI ＝2.5V×0.25A ＝0.625W（4）分析实验的原理可以得出其具体的步骤为：①闭合开关S 、S 1，移动滑动变阻器的滑片，使电压表示数为U －U 额；②闭合开关S 、S 2，保持滑动变阻器的滑片位置不变，读出电压表示数为U 1；③通过灯泡的电流：I ＝I R0＝U 1R 0， 灯泡的额定功率的表达式为P 额＝U 额I ＝U 额×U 1R 0＝U 1 U 额R 0。
2020年中考物理复习作图题微专题《电学综合作图》强化训练(解析版)
《电学综合作图》一、作图题1.在图中有灯泡、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。
2.按照图甲的电路图，把图乙中所示的实物连接起来。
3.如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。
补上后要求：两灯泡并联；电流表测灯的电流；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
4.根据如图所示的实物图，在虚线框内画出对应的电路图。
5.如图，根据实物连接图，在方框中画出对应的电路图。
6.如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
7.根据实物连接图画出电路图。
8.请根据图中所示的实物图，在虚线框中画出对应的电路图。
9.如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。
10.如图所示是楼梯照明灯的模拟电路。
要求是，在楼梯的上下两端都能对灯进行控制。
请在图上补画连接导线，使之符合这一要求。
11.如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S，向右移动滑动变阻器的滑片P，电流表示数变小。
12.根据实际连接的电路，在右边空白处画出电路图．13.请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．14.根据如图所示的实物连线图，画出对应的电路图。
要求连线要横平竖直，尽量使电路图简洁美观。
15.根据下面的实物图画出与之对应的电路图。
16.在如图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
要求当滑片P向左移动时，灯L亮度不变且电流表示数变小。
17.按要求设计并连接电路。
要求：两灯并联；电流表测灯的电流；变阻器用来改变灯的电流且其滑片向左移动时，灯变亮。
则把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。
18.在如图所示的电路中，以笔线代替导线，补两根导线，要求：电键S闭合后，小灯才能发光。
(完整)中考物理专题训练-电学作图题(含答案),推荐文档
中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。
根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω1.5A”的滑动变阻器，设计了如图甲所示的电路图。
请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。
依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。
连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。
（2）电压表并联在小灯泡的两端。
（3）在补充电路实物连接时注意电流表量程的选择。
由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。
（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。
由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。
解答如图丙所示。
2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。
2020年中考物理一轮考点练习33《电学作图》(附答案解析)
2020年中考物理一轮考点练习33《电学作图》（含家庭电路作图）考点电学作图（含家庭电路作图）1．(2019·青岛)有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关S 声（有声音时开关闭合）和光控开关S 光（光线暗时开关闭合），请设计并连接满足上述要求的电路。
2.（2019·桂林）为使电路正常工作，请在图12中恰当位置填入电流表或电压表。
3.（2019·无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
4．(2019·陕西)图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。
5．(2019·上海)在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。
6．（2019·贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。
要求：两灯并联。
开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
7．(2019·湘西)下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。
8．(2019·荆门)（1）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
（2）白炽灯A标有“220V 100W”字样，白炽灯B标有“220V 25W”字样，设它们的电阻不随温度而变化，如果将它们串联起来，接在220V的电路中，A灯的电压为V，A与B的电功率之和为W。
9．(2019·泰州)将图丙中带开关的三孔插座正确接入家庭电路10．（2019·绥化）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
2020-2021全国中考物理电路类问题的综合中考真题汇总含答案解析
一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．用毛皮摩擦过的橡胶棒A带负电。
如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。
下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。
中考物理总复习《电学作图》专项测试题(附带答案)
中考物理总复习《电学作图》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________1. (2023•甘南州)请根据图所示的实物图,画出对应的电路图。
2. (2023•赤峰)根据如图实物电路,画出对应的电路图。
3. (2023·广东封开)小明要测量图中灯L2的电压,请用笔画线代替导线完成电路.4. (2023秋·山西临汾)冬季洗头后,用电吹风机可以很快吹干头发.请在右侧空白处画出电吹风的设计电路图.(电热丝用电阻符号代替)5. (2023•上海)在如图所示电路的〇里填上适当的电表符号。
要求:闭合开关S,各电路元件均能正常工作。
6. (2023淮滨一中模拟)如图所示,用笔画线代替导线,将图中元件连接成串联电路,要求:电压表测量灯泡两端的电压,滑动变阻器向右滑动小灯变亮.7. (2023秋·宁夏固原)如图为电学实验的实物连线图,请在虚线框中画出对应的电路图。
8. (2023•湘西州)请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3V的量程。
9. (2023九上·佛山月考)如图的电路,有两根导线尚未连接,请用笔画线代替导线补上,要求电压表能测量灯泡两端的电压,滑动变阻器能调节灯泡的亮度。
10. (2023·山东济宁)家庭的卫生间一般都要安装照明灯和换气扇(用表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.11. (2023·陕西渭南)如图所示的电路中A、B、C、D是四个接线柱。
请用笔画线代替导线连接相应的接线柱,使灯L1、L2并联,要求:连线横平竖直,规范画出完整电路图。
12. (2023·山东济宁)如图中,请在两个虚线框内选填“电源”和“开关”的符号,使开关都闭合时两灯组成并联电路,并使电路中的电流方向如图中箭头所示.13. (2023·广东梅州)请将电源、电流表,电压表三个元件的符号填入下图电路的虚线框内,并将电路补充完整.要求:开关S闭合后,电流方向如图所示,移动滑动变阻器的滑片P,小灯泡L变亮时,电压表的示数变小.14. (2023•贵阳)如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。
