欧姆定律经典题型总结
【物理】欧姆定律知识点总结和题型总结经典

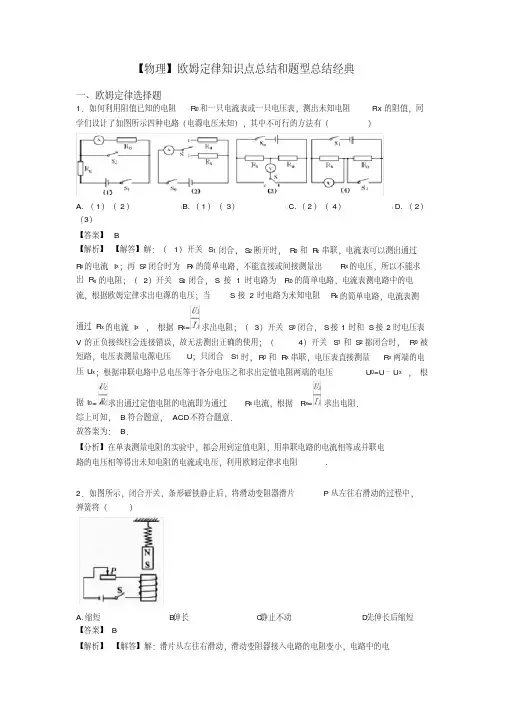

【物理】欧姆定律知识点总结和题型总结经典一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
欧姆定律中考常见题型
U=IR1=0.6A×5Ω=3V U=I1（R1+R2)
3V=0.2A×（5Ω+R2) R2=10Ω
欧姆定律中考常见题型（11）
有关欧姆定律的图像问题
如图，电阻A、B的I-U图像，由图可知，B的电阻为_____ Ω。将A、B串联后接入电路，当通过A的电流为0.3A时，A 和B两端的总电压为_____V。将A、B并联后接入电路，当 通过B的电流为0.2A时，A两端电压为_____V。
静态电路的计算
1.R1=12Ω，将它与R2串联后接在8V的电压上，已知R2两端 的电压为2V，求R2的阻值。
R1=12Ω
由于U=U1+U2
∴ U1=U－U2=8V－2V=6V
I1
U1 R1
6V 12
0.5A
又 I1=I2
R2
U2 I2
2V 0.5A
4
R1 R2
8V
2.如图，R1=20Ω，R2=80Ω，闭合开关后，电流表的示数为 0.8A。求： （1）电源电压U； （2）干路电流。
三、例题分析 如图，闭合开关S后，滑动变阻器由a向b滑动过程中，各电 表示数如何变化？
A
P在a端时
闭合S，电路串联
A测R1、R2的电流
V2：测R1 P从a→b
P在b端时
V1：测R2 R2变大 根据I U 知
R V2：U电源
V2：IR1
V2：变小
欧姆定律中考常见题型（4）
静态电路的伪滑问题
一、滑动变阻器连入电路电阻的识别
欧姆定律中考常见题型（9）
滑动变阻器引起的动态电路计算
如图，电源电压为6V，且保持不变，滑动变阻器R1上标有 “50Ω 2A”字样：
“欧姆定律”题型
一、求解串并联电路最大电压和最大电流问题：题型一：〔串联电路〕两个电阻的规格分别为“6V 0.2A〞和“3V 0.3A〞，在两个电阻都能平安使用的条件下，将它们串联后接入电路，其电路同意通过的最大电流是0.2A。
同意其总电压不能超过___8__V；解题思路：串联电路处处电流相等，为了不损坏电阻，比拟两电阻同意通过的最大电流，以两个元件中最小的电流值作为电路中的最大电流〔即串联要看小电流〕，I1=0.2A，I2=0.3A，且I1＜I2，故I=I2=0.2A；然后依据欧姆定律的变形公式求出电阻的阻值，R1=U1/I1==30Ω，R2=U2/I2=10Ω，再利用U=IR即可求出电源电压的最大值。
则U=I〔R1+R2〕=0.2A×〔30Ω+10Ω〕=8V；题型二：〔并联电路〕两个电阻的规格分别为“6V 0.2A〞和“3V 0.3A〞，在两个电阻都能平安使用的条件下，将它们并联后接入电路，其电路两端同意加的最大电压是__3__V；干路中通过的最大电流是0.4A。
解题思路：并联电路两端电压相等，为了不损坏电阻，然后两电阻两端的电压，选其中较小的电压〔即并联要看小电压〕．U1=6V，U2=3V，且U1＞U2，故U′=3V，再依据欧姆的变形公式和并联电路的电流规律，求出支路中的电流I1′=U/R1=0.1A，I2=0.3A，可求出干路中的电流．则I=I1′+I2=0.1A+0.3A=0.4A．题型三：〔有滑动变阻器的并联电路〕给你一只标有“5Ω3A〞的定值电阻和一只标有“20Ω2A〞的滑动变阻器．假设并联后接入电路，两端同意加的最大电压为15 伏，此时，干路中能通过的最大电流为 5 安．解题思路：两电阻并联时，由于并联电路各支路两端的电压都等于电路两端的电压，为了平安考虑，取较小值，即U并=U1=15V；而并联电路各支路互不影响，定值电阻所在支路可取的最大电流为I1=3A，滑阻所在支路可取的最大电流为：I2=2A，滑阻的电阻值为7.5Ω，在其阻值范围内；因此并联电路中，干路同意通过的最大电流为：I并=I1+I2=2A+3A=5A；〔滑动变阻器由于阻值可变，所以应以铭牌中的电流作为支路最大电流〕二、求解使电阻平安工作时的爱护电阻题型一：一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___串___联一个___10_Ω的电阻．解题思路：串联电阻起分压作用，因灯泡仍正常发光，故电路中电流I=0.4A，电阻两端电压U=12V﹣8V=4V；则由欧姆定律可得电阻的阻值R=U/I=4V/0.4A=10Ω；题型二：现有一只〔8V，0.4A〕的小灯泡，假设将该小灯泡连入8V电源下，使灯泡正常发光，同时使干路中的电流为1.2A，则应___并___联一个___10___Ω的电阻．解题思路：并联电阻起分流作用，因灯泡仍正常发光，故电路中电流I=0.4A，电阻两端电压为8V；应并联一个分压电阻，电阻所在支路电流为I=1.2A-0.4A=0.8A.则由欧姆定律可得电阻的阻值R=U/I=8V/0.8A=10Ω；三、利用 U--I 图像计算：题型一：通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为___5__Ω，将A和B串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为__3___V．将A和B并联在2V的电源电压下，干路的电流为0.6 A。
欧姆定律经典题型_含方法总结
欧姆定律第一类：公式的基本运用这类问题只需直接代公式计算，注意每个物理量必须针对同一研究对象而言例1.一只电灯泡正常工作时的灯丝电阻是440Ω，如果电灯线路的电压是220V，则灯丝中的电流为 A。
若一个电热水器工作时电热丝的电阻是44Ω，通过的电流是5A，则加在该电热丝两端的电压是 V。
第二类：基本的串并联电路这类题目计算时抓住串联和并联的电流、电压大小关系，等量代换即可计算（可以根据实际情况考虑是否使用等效电路的算法）例2.电阻R1=30Ω，R2=50Ω串联，电阻R1两端的电压为6V，则：1）R1的电流为多少？2）R2的电压为多少？请注意书写过程必须包含必要公式计算过程中的每个物理量要带单位例3.电阻R1=30Ω，R2=50Ω并联，通过R1电流为0.15A,则：1）R1两端电压为多少？2）通过R2的电流为多少安？请注意书写过程必须包含必要公式计算过程中的每个物理量要带单位第三类：简单的等效电路问题等效电路是一种解题思维，主要是为解决问题提供一种更为简单、方便、快捷的解题方式。
使用等效电路过程中主要涉及到整体思维和分割思想。
例4.电阻R1=20Ω，R2=30ΩR3=6Ω并联，已知电源电压为9V，求：干路电流为多少安？第四类：串联分压、并联分流原理解决比值问题例5.电阻R1=20Ω，R2=60Ω串联，则通过R1和R2的电流之比为________，R1和R2两端的电压之比为_______例6.R2=2R1，将两个电阻并联接入电路，通过R1的电流为I；若将R1、R2串联在原来的电源上，通过R1的电流为I1，则I：I1等于________例7.如图所示电路，已知三个电流表示数之比A1 ：A2：A3之比为2：3：4，若R1=10Ω，则电阻R2的阻值为多少欧？第五类：静态电路的电学元件安全问题基本原则是满足承受能力小的元件的要求，计算时按照实际数据计算而非按照最大允许数据计算例8.两只标有“5Ω 2A”和“15Ω 1A”的电阻，如果串联在电源两端，电源电压不能超过 V，若并联在同一电源两端，干路电流不能超过 A。
九年级物理《欧姆定律》精选题型
欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。
2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。
I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。
探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)精选全文
可编辑修改精选全文完整版高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压．【答案】1A； 1.38V【解析】【分析】【详解】闭合开关S后，由闭合电路欧姆定律得：电路中的电流I为：I==A=1A路端电压为：U=IR=1×1.38=1.38（V）2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A；电动机启动的瞬间，电流表示数达到70A。
求：（1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W；（2）67.5W【解析】【分析】【详解】(1) 电动机未启动时=-=U E Ir12V120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2U R I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
3．在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R 的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？【答案】(1) EI R r=+ (2)0.2A 2.8V 【解析】 【详解】（1）由闭合电路的欧姆定律，得关系表达式:EI R r=+ （2）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数I =3A 141+=0.2A 电源两端的电压U=IR =2.8V4．如图所示，金属导轨平面动摩擦因数µ＝0.2，与水平方向成θ＝37°角，其一端接有电动势E ＝4.5V ，内阻r ＝0.5Ω的直流电源。
九年级物理欧姆定律题型大汇总(超全)
九年级欧姆定律章节考点题型汇总类型一：欧姆定律的实验探究我们进行过“科学探究欧姆定律”的实验，（l）请在右边方框画出该实验的电路图．（2）①由于电路图中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了＿＿＿＿＿＿＿法。
②如图是某实验小组深究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是＿＿图；表示电阻不变时，电流随电压变化的图像是＿＿图。
（选填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿。
（4）实验的结论是：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿类型二：欧姆定律的理解由欧姆定律公式，对同一段电路，则下列说法中正确的是（）A、R与U成正比B、当U为0时，R为零C、U与I成正比D、以上说法都不对类型三：应用欧姆定律进行计算一个电阻的两端加上3V的电压时，通过它的电流是0.2A，导体的电阻是＿＿＿＿＿Ω，如果导体两端的电压扩大为原来的2倍，则导体的电阻为＿＿＿＿Ω。
变式训练（1）一只电阻当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（）A、8ΩB、20ΩC、28ΩD、18Ω（2）一段导体的电阻值增加4Ω时，接到原来的电源上，发现通过该导体的电流变为原来的3/4，则该导体原来的电阻为（）A、16ΩB、12ΩC、8ΩD、20Ω类型四：利用图像法解决欧姆定律的相关问题通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A、R a＞R b B、R a＜R b C、Ra＝R b D、无法确定变式训练在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。
则由图可知，元件A的电阻为＿＿＿＿Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是＿＿＿＿＿A类型五：导体的串联如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压和通过它们的电流的大小，有（）A、U AB＞U BC，I AB＜I BC B、U AB＜U BC，I AB＝I BCC、U AB＞U BC，I AB＝I BCD、U AB＝U BC，I AB＜I BC类型六：串联电路比例的计算长短粗细都相同的铁丝和银铝合金丝，它们的电阻之比是1：10，当它们由联在同一电路时，通过它们的电流之比是_______，它们两端的电压之比是______。
欧姆定律题型整理
欧姆定律习题课一、欧姆定律计算1．一只电阻器两端的电压从3V 增加到3．8V 时，通过该电阻器的电流增加了0．2A ，则该电阻是多少？2．如右图所示的电路，R 1的阻值为10Ω，电流表的示数为0.6A ，电压表的示数为3V ．求：（1）R 1两端的电压，（2）R 2的阻值，（3）电源电压．3．一个小灯泡正常发光时的电阻是20Ω，通过灯丝的电流为0.2A ，如果把它接在6V 的电源上使用，问：（1）应在电路上串联还是并联一个电阻？（2）这个电阻的阻值是多少欧？4．如图，R 1=5Ω，R 2=20Ω，已知干路中的电流是0．5A ，求：（1）电路两端的电压，（2）通过电阻R 1的电流．5．如图所示的电路中，电源电压若保持不变。
R 1=4Ω，R 3=6Ω。
⑴、如果开关S 1、S 2都断开时，电流表示数为0.6A ，那么电源电压多大？⑵、如果开S 1、S 2都闭合时，电流表示数为2A ，那么R 2的阻值是多大？6． 如图，R 2阻值60Ω，R 的最大阻值为20Ω，电源电压不变， 求（1）当S 闭合时，P 移至a 端，电流表的示数为0.5A ，的示数为0.3A ，则电源电压和R 1的阻值各多少？ （2）当S 断开，滑片P 从a 端移至b 端，则电流表、电压表示数变化范围是多少？二、串联分压和并联分流1．如图所示的电路中，电压表V 1的示数为9伏，电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ）A ．2：1B ．1：2C ．3：1D ．1：32．如图所示的电路中，R 1=10Ω，R 2=20Ω.闭合开关S 后，电压表V 1与V 2示数之比为（ ） A ．3：1 B ．3：2 C ．2：1 D ．1：1第1题 第2题 第3题14题3．如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l 4．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0. 6A 以及0～3A).闭合开关S,电阻R 1与R 2均有电流流 过，两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A. 1∶5B.5∶1C.1∶4D.4∶15．如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V ；当S 1断开、S 2闭合时，电压表的示数9 V ，则R 1︰R 2为（ ） A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰16．如图所示，电源电压保持不变，开关S 断开时，电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。
