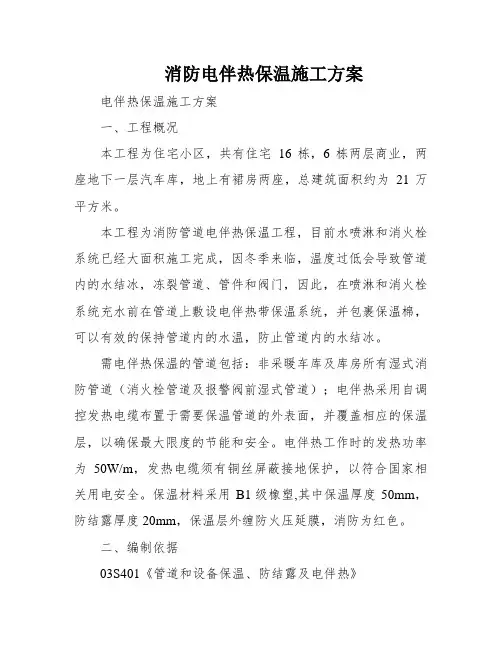

消防电伴热保温施工方案
消防电伴热保温施工方案电伴热保温施工方案一、工程概况本工程为住宅小区，共有住宅16栋，6栋两层商业，两座地下一层汽车库，地上有裙房两座，总建筑面积约为21万平方米。
本工程为消防管道电伴热保温工程，目前水喷淋和消火栓系统已经大面积施工完成，因冬季来临，温度过低会导致管道内的水结冰，冻裂管道、管件和阀门，因此，在喷淋和消火栓系统充水前在管道上敷设电伴热带保温系统，并包裹保温棉，可以有效的保持管道内的水温，防止管道内的水结冰。
需电伴热保温的管道包括：非采暖车库及库房所有湿式消防管道（消火栓管道及报警阀前湿式管道）；电伴热采用自调控发热电缆布置于需要保温管道的外表面，并覆盖相应的保温层，以确保最大限度的节能和安全。
电伴热工作时的发热功率为50W/m，发热电缆须有铜丝屏蔽接地保护，以符合国家相关用电安全。
保温材料采用B1级橡塑,其中保温厚度50mm，防结露厚度20mm，保温层外缠防火压延膜，消防为红色。
二、编制依据03S401《管道和设备保温、防结露及电伴热》三、工艺原理电伴热系统工作原理：管道保温防冻的目的就是补充由于管道外壳内外温差引起的热损失。
要达到管道防冻保温的目的，只需要提供给管路损失的热量，保持管道内流体的热量平衡，就可维持其温度几乎不变。
发热电缆管道保温防冻系统就是提供管路损失的热量，维持其温度基本不变。
管道电伴热保温系统由电伴热箱、供电电源系统、发热电缆、保温材料等组成。
工作状况下，温度传感器安置在被加热的管道上，可随时测量出温度。
温控器根据事先设定好的温度，与传感器测出的温度比较，通过伴热电缆控制箱内的空气开关与交流超限报警器来调整电伴热带的功率，及时切断和接通电源，保证管道内的水温维持在一定的范围内，以达到加热防冻的目的。
电伴热带随管道、管件、阀门均匀缠绕，并用牢固件牢固在管道上，电伴热带散发的热量可以有用保证管道内的温度，避免管道内的水结冰。
橡塑保温包裹在管道、管件、阀门的外表面，用牢固件牢固，使保温壳包裹紧密，不漏空隙，可以有用减缓热量在低温环境中的散失速度，有用坚持管道温度。
电伴热施工方案(全)
电伴热施工方案(全)1.简介2.施工准备3.施工步骤4.施工注意事项5.施工结束及验收1.简介电伴热是一种新型的供暖方式，它通过电能将热量传递到管道或设备上，从而实现加热的目的。
电伴热施工是一项比较复杂的工程，需要施工人员具备一定的专业知识和技能。
本文将介绍电伴热施工的方案及注意事项。
2.施工准备在施工前，需要对施工现场进行充分的准备工作。
首先要对施工现场进行勘测，确定施工方案。
其次要准备好所需的材料和工具，例如电伴热带、连接头、绝缘材料、电缆、工具箱等。
最后要对施工人员进行培训，确保他们具备必要的安全意识和技能。
3.施工步骤电伴热施工的步骤包括：管道或设备表面处理、电伴热带的安装、连接头的安装、绝缘材料的安装、电缆的接线等。
在施工过程中，要注意安全，严格按照施工方案进行操作，避免出现失误或安全事故。
4.施工注意事项在电伴热施工中，需要注意以下几点：1）施工前要对施工现场进行勘测，确定施工方案；2）施工人员必须具备必要的安全意识和技能；3）施工过程中，要注意安全，避免出现失误或安全事故；4）施工结束后，要进行验收，确保施工质量符合要求。
5.施工结束及验收施工结束后，要进行验收。
验收内容包括：电伴热带的安装是否牢固、连接头是否接触良好、绝缘材料是否完好等。
只有通过验收，才能保证电伴热施工的质量和安全。
Chapter 1 Project OverviewChapter 2 n ns2.1 Purpose of nXXX the PP2 instrument engineering project.2.2 Scope of nThis XXX the PP2 instrument engineering project.2.3 n Basis2.3.1 nal n standards。
ns。
XXX.2.3.2 Design drawings。
including SEI design unit PP2 instrument engineering drawings。

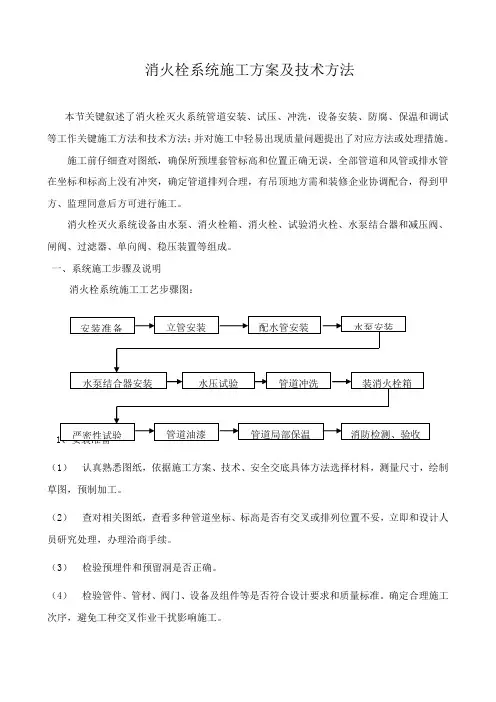

消火栓系统施工方案及技术措施
消火栓系统施工方案及技术方法本节关键叙述了消火栓灭火系统管道安装、试压、冲洗，设备安装、防腐、保温和调试等工作关键施工方法和技术方法；并对施工中轻易出现质量问题提出了对应方法或处理措施。
施工前仔细查对图纸，确保所预埋套管标高和位置正确无误，全部管道和风管或排水管在坐标和标高上没有冲突，确定管道排列合理，有吊顶地方需和装修企业协调配合，得到甲方、监理同意后方可进行施工。
消火栓灭火系统设备由水泵、消火栓箱、消火栓、试验消火栓、水泵结合器和减压阀、闸阀、过滤器、单向阀、稳压装置等组成。
一、系统施工步骤及说明消火栓系统施工工艺步骤图：（1）认真熟悉图纸，依据施工方案、技术、安全交底具体方法选择材料，测量尺寸，绘制草图，预制加工。
（2）查对相关图纸，查看多种管道坐标、标高是否有交叉或排列位置不妥，立即和设计人员研究处理，办理洽商手续。
（3）检验预埋件和预留洞是否正确。
（4）检验管件、管材、阀门、设备及组件等是否符合设计要求和质量标准。
确定合理施工次序，避免工种交叉作业干扰影响施工。
2、管道施工（1）消火栓管道采取镀锌钢管，接口采取沟槽式连接,阀门及需拆卸部位采取螺纹法兰连接。
（2）室内消火栓采取DN65单出口型时，消火栓箱内设消防软管卷盘、报警按钮，栓口直径为Φ65㎜，水龙带长度25m，水枪口径为Φ19㎜。
（3）消火栓必需按相关图纸所表示进行安装，消火栓外形规格型号应和图纸要求一致。
（4）消火栓供水管及自动喷洒供水总管上阀门采取蝶阀，并应有显著开启标志。
（5）水压试验压力应依据工作压力确定。
试验用压力表不少于两只，精度不低于1.5级. （6）管道冲洗消防管道在试压完成后可连续做冲洗工作。
冲洗前先将系统中阀门拆除，冲洗水质合格后重新装好，冲洗出水要有排放去向，不得损坏其它成品。
（7）管道安装完成刷漆，其色彩应均匀，无流淌，无重皮，无龟裂。
3、消防水泵接合器安装（1）消防水泵接合器安装位置应符合设计要求。
（2）地下式消防水泵接合器在安装时其进水口和井盖底面距离小于0.4 m，且不应小于井盖半径。
电伴热技术方案(消火栓)
北京地区消火栓管道电伴热保温技术方案一、设计条件的基本概况1北京地理概况北京属暖温带半湿润季风气侯区。
本区处于北半球中纬度地带，所受太阳辐射一年四季比较大，大气环流以西风带和副热带系统为主。
夏半年盛行偏南风，冬半年盛行偏北风，年平均风速1~2米/秒。
8月最热，1月最冷。
年降水量为550~1000毫米。
2 设备位置消防管道系统位于地上位置，无危险区。
3 设计参数1.应用环境：消防管道，最低环境温度为-20℃。
2.被伴热设备情况：消防管道，维持温度：5℃。
4设计要求1.电气参数设定：管道的伴热电量统一取15W/m2.敷设时需要将10%的膨胀量均布在管路上，以免通断过程中崩断发热元件造成断路3.根据管道网络分布设置配电系统，整个工程分成数个配电系统。
每个系统安装一个温度控制箱，箱内有一套环境温控器，当环境温度低于5℃时自动接通电源，高于15℃时自动关闭系统电源，详见附图。
二、技术方案本技术方案是芜湖科特热控科技有限公司为北京地区消火栓管道采用电伴热产品而设计的。
芜湖科特热控科技有限公司提供的自调控电伴热系统采用并联线路设计，长度可以根据需要裁剪，发热元件为特殊的导电塑料，功率可随管道温度的变化而变化，从而很好地满足管线的防冻和保温要求。
1 基本技术参数管内介质：水维持温度： 5℃最低环境温度： -20℃最高环境温度： 30℃保温材料：橡塑海绵保温层厚度： 30mm管道有无蒸汽吹扫：无使用环境有无腐蚀：无2 热损计算及伴热线选型2.1 根据各系统中各管路参数进行计算，计算不同管径的散热量（见表一）。
2.2.根据具体管线散热量选用功率为15W/m的电伴热带，且保证选择的电伴热线完全满足保温要求。
综合以上的因素应选用DKT-P/J Z-15-220的电伴热带。
DKT-P/J Z-15-220 (低温加强型自控温电伴热带)的基本参数：最高自限温度65℃最高曝露温度 105℃额定电压： 220V标称功率： 15W/m（标称功率：即国际通行标准伴热带自限温度在10℃时的标准输出功率为15W/m。
电伴热施工方案
大连xxxxxxxx消火栓管道电伴热保温施工方案编制单位：庄河市环瑞电热器材销售服务处日期：2013年3月24日目录1前言 (2)2工程概况 (3)3编制依据 (4)4现场实际情况及施工方案 (9)5具体施工流程 (12)6保温的施工方法....................................................... 错误!未定义书签。
7安全施工措施. (22)8环保措施 (23)9售后服务 (23)一，前言冬季对于没有采暖钢结构厂房，消防管道是一种考验，电伴热管道保温针对现场情况做出相应解决方案，消防管道与人们的生活息息相关，其意义更为重大。
电伴热带作为一种有效的消防管道防冻解决方案，在消防管线及地下车库喷淋系统中，一直被广泛应用。
其工作原理是通过电伴热带散发的热量，直接或间接的热交换补偿被伴热管道的热损失，以达到防冻保温的要求，保证消防管道在严寒的冬季正常使用。
电伴热带具有加热、阻然、自动保温、限温等特性。
节约电能，间歇操作时，升温自动快速，安装及运行费用低。
二，工程概况设计条件的基本概况1,xxxxxxx地理概况xx市地处北温带，属暖温带湿润大陆性季风气候，具有一定的海洋性气候特征。
气候温和，四季分明。
历年平均气温为9.1℃，最高气温36.6℃，最低气温-29.3℃。
受山地和海洋影响，xxxxxxx主体为钢结构，室内无取暖设施，消防栓管道系统位于地上位置，无危险区。
3 设计参数1.应用环境：消防管道，最低环境温度为-20℃。
2.被伴热设备情况：消防管道，维持温度：5℃。
三，编制依据1.《工业设备及管道绝热工程施工及验收规范》GBJ126-892.《工业设备及管道绝热工程质量检验评定标准》GB50185-933.《设备管道保温规程》HG25042-914.《工业设备及管道绝热工程设计规范》GB50264-975.《设备和管道保温技术通则》GB/T4272-926.《设备和管道保温设计导则》GB/T8175-877，工业设备及管道绝热工程施工及验收规范GBJ126-898，设备及管道保温效果的测试与评价GB8174-879,《建筑工程施工安全技术规范》10，中华人民共和国建设部"建质[2003]211 号"批准颁发的《电热采暖、伴热设备安装))(图集号: 030705一1)的相关要求。

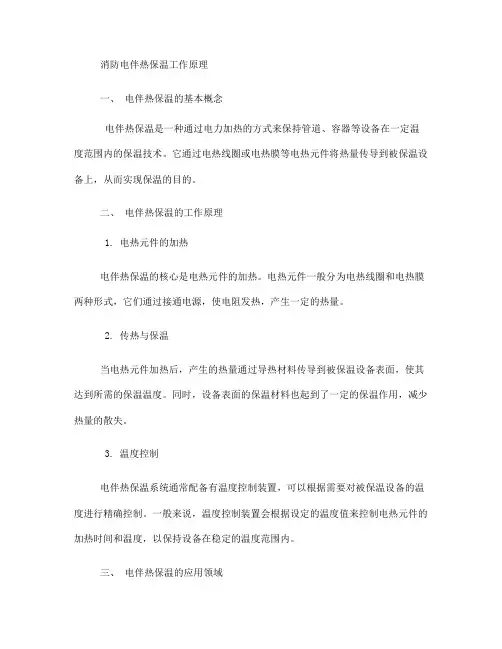

消防电伴热保温 工作原理(一)
消防电伴热保温工作原理一、电伴热保温的基本概念电伴热保温是一种通过电力加热的方式来保持管道、容器等设备在一定温度范围内的保温技术。
它通过电热线圈或电热膜等电热元件将热量传导到被保温设备上，从而实现保温的目的。
二、电伴热保温的工作原理1. 电热元件的加热电伴热保温的核心是电热元件的加热。
电热元件一般分为电热线圈和电热膜两种形式，它们通过接通电源，使电阻发热，产生一定的热量。
2. 传热与保温当电热元件加热后，产生的热量通过导热材料传导到被保温设备表面，使其达到所需的保温温度。
同时，设备表面的保温材料也起到了一定的保温作用，减少热量的散失。
3. 温度控制电伴热保温系统通常配备有温度控制装置，可以根据需要对被保温设备的温度进行精确控制。
一般来说，温度控制装置会根据设定的温度值来控制电热元件的加热时间和温度，以保持设备在稳定的温度范围内。
三、电伴热保温的应用领域1. 管道保温电伴热保温广泛应用于工业管道的保温，特别是在化工、石油、医药等行业中，通过电热元件的加热，可以有效防止管道在低温环境下结冰或凝结。
2. 容器保温对于需要保持一定温度的液体储存容器，电伴热保温也可以发挥重要作用。
通过电热元件的加热，可以保持液体在所需的温度范围内，确保生产过程的正常进行。
3. 冷冻设备保温在冷冻设备中，为了避免设备结霜或温度下降过快，常常需要采用电伴热保温技术，通过电热元件的加热来保持设备在稳定的工作温度下运行。
四、电伴热保温的优势和发展趋势1. 节能环保相比传统的蒸汽、热水保温方式，电伴热保温可以更精确地控制温度，避免能量的浪费，具有更好的节能环保效果。
2. 自动化程度高电伴热保温系统可以实现全自动化控制，减少了人工操作的需求，提高了生产效率和安全性。
3. 多样化应用随着技术的不断进步，电伴热保温系统的应用范围也在不断扩大，已经可以满足更多复杂工况下的保温需求。
4. 安全可靠电伴热保温系统采用低压供电，安全可靠，不会引起火灾和爆炸等安全隐患。
电伴热施工方案 (2)
电伴热施工方案 (2)在建筑工程中，电伴热施工方案是一项重要的工程技术，可以有效地提高建筑物的保温性能和舒适度。
本文将介绍电伴热施工的一般步骤和注意事项。
电伴热材料准备在进行电伴热施工之前，首先需要准备好所需的材料，包括电伴热带、绝缘材料、连接器等。
确保所选用的材料符合相关标准，并且质量可靠。
电伴热施工步骤1.测量与设计在进行电伴热施工之前，需要对施工区域进行测量并进行详细的设计方案。
确定电伴热带的安装位置和长度，并保证布置合理。
2.准备工作在进行电伴热施工前，需要确保施工区域清洁无污染，并进行必要的防护措施。
同时，检查电伴热带和连接器的完好性，并确保无损坏。
3.安装电伴热带依据设计方案，将电伴热带沿着预定的路径进行布置，并固定好。
注意保持电伴热带的整齐，确保没有交叉或遮挡。
4.连接及测试连接电伴热带与电源，并进行必要的测试。
确保连接牢固可靠，同时测试电伴热带的供暖效果是否符合设计要求。
5.检查验收完成电伴热施工后，进行全面的检查和验收。
检查电伴热带的布置是否符合要求，以及连接是否牢固可靠。
确保工程质量符合相关标准。
电伴热施工注意事项在进行电伴热施工时，需要注意以下几点：•安全第一在施工过程中，要确保安全措施到位，避免发生安全事故。
•质量保障选用质量可靠的电伴热材料，并按照标准要求进行施工，确保工程质量。
•操作规范施工人员需按照操作规范进行，避免出现错误操作导致的问题。
•验收验收完成施工后，及时进行全面的检查验收，确保工程符合设计要求。
结语电伴热施工方案是一项复杂的工程技术，需要施工人员具备专业知识和技术。
通过严格按照施工步骤和注意事项进行操作，可以保证电伴热工程的质量和安全性，提高建筑物的保温性能和舒适度。
消防电伴热保温 工作原理
消防电伴热保温工作原理《消防电伴热保温》工作原理在现代建筑中，消防安全是非常重要的一环。
为了确保建筑物在火灾发生时能够提供有效的防火和保护措施，消防设备和系统必须得到有效的维护和保养。
其中一个重要的组成部分是消防电伴热保温系统。
消防电伴热保温系统是一种通过利用电流产生热能来保持管道、储罐和设备的适宜温度的技术。
它通过在管道或设备外部安装电伴热导热带，在需要保温的区域提供热源。
这些导热带通常由金属导线和绝缘层（如硅胶或聚四氟乙烯）组成，经过综合考虑的设计和布置，可以实现卓越的热传导性能。
消防电伴热保温系统的工作原理是基于电阻加热的原理。
当电流通过导热带时，金属导线的电阻会产生热量。
这个热量通过导热带传递到管道或设备，在需要保温的区域提供所需的温度。
消防电伴热保温系统通常配备有温控装置，可以根据需要调节传热带的温度，确保保温系统在所有情况下都能提供适宜的温度。
消防电伴热保温系统的关键优势之一是其灵活性。
由于导热带可以根据具体的需求和管道或设备的形状进行定制，因此它可以适应各种复杂的几何结构和曲线。
这使得消防电伴热保温系统成为确保管道和设备在各种环境条件下保持恒定温度的理想解决方案。
此外，消防电伴热保温系统还可以自动化地控制温度。
通过安装温控装置和传感器，系统可以根据外部环境温度的变化和管道或设备的需求而自动调节温度。
这样不仅可以提高系统的效率，还可以确保管道和设备不会过热或过冷。
总体而言，《消防电伴热保温》是一种可靠的技术，能够确保管道和设备在火灾发生时保持恒定温度，提供有效的防火保护。
它的灵活性和自动化控制使其成为现代消防系统中不可或缺的一部分。
只有通过更好的维护和保养消防设备，我们才能提高建筑物的整体消防安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电伴热技术方案消火栓集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
北京地区消火栓管道电伴热保温技术方案一、设计条件的基本概况
1北京地理概况
北京属暖温带半湿润季风气侯区。
本区处于北半球中纬度地带，所受太阳辐射一年四季比较大，大气环流以西风带和副热带系统为主。
夏半年盛行偏南风，冬半年盛行偏北风，年平均风速1~2米/秒。
8月最热，1月最冷。
年降水量为550~1000毫米。
2 设备位置
消防管道系统位于地上位置，无危险区。
3 设计参数
1.应用环境：消防管道，最低环境温度为-20℃。
2.被伴热设备情况：消防管道，维持温度：5℃。
4设计要求
1.电气参数设定：管道的伴热电量统一取15W/m
2.敷设时需要将10%的膨胀量均布在管路上，以免通断过程中崩断发热元件造成断路
3.根据管道网络分布设置配电系统，整个工程分成数个配电系统。
每个系统安装一个温度控制箱，箱内有一套环境温控器，当环境温度低于5℃时自动接通电源，高于15℃时自动关闭系统电源，详见附图。
二、技术方案
本技术方案是芜湖科特热控科技有限公司为北京地区消火栓管道采用电伴热产品而设计的。
芜湖科特热控科技有限公司提供的自调控电伴热系统采用并联线路设计，长度可以根据需要裁剪，发热元件为特殊的导电塑料，功率可随管道温度的变化而变化，从而很好地满足管线的防冻和保温要求。
1 基本技术参数
管内介质：水
维持温度： 5℃
最低环境温度： -20℃
最高环境温度： 30℃
保温材料：橡塑海绵
保温层厚度： 30mm
管道有无蒸汽吹扫：无
使用环境有无腐蚀：无
2 热损计算及伴热线选型
.根据具体管线散热量选用功率为15W/m的电伴热带，且保证选择的电伴热线完全满足保温要求。
综合以上的因素应选用DKT-P/J Z-15-220的电伴热带。
DKT-P/J Z-15-220 (低温加强型自控温电伴热带)的基本参数：
最高自限温度65℃
最高曝露温度 105℃
额定电压： 220V
标称功率： 15W/m
（标称功率：即国际通行标准伴热带自限温度在10℃时的标准输出功率为15W/m。
）计算所需伴热带长度
2.3.1 管道部分
a 伴热带提供的热量能够补偿管道散热时，伴热带长度等于管道长度。
b 单根伴热带提供的热量不能补偿管道散热是，要根据实际情况缠绕或是增加伴热带线数目。
2.3.2 附件部分
根据甲方提供的标准计算法兰、阀门、等需要伴热带的长度。
2.3.3 管架部分
根据管架与管道接触的长度来计算。
2.3.4 其他部分
每一配件另加长1m的伴热带作为接头用。
2.3.5 伴热带总长：所需伴热带长度×安全系数及余量。
三、伴热带的具体应用及要求
1 DKT-P/J Z-15-220伴热线单根最长为100m（-20℃起动时）。
2 电伴热控制箱要求电源为380V。
3 每根伴热线配过流开关，且带30mA漏电保护功能
4 每回路开关额定电流25A。
5 伴热系统的安装参考电伴热线安装说明书。
6 本工程所需电伴热线、电源接线盒、三通、尾端等材料详见材料清单。
7 自调控电伴热线采用并联设计，可随意裁剪，只要每个回路的总长度不超过允许值，可尽量合并回路，减少配件的数量，从而降低成本。
四、技术服务
我公司提供本产品的安装前的技术培训、安装时的技术指导，并提供操作手册。
六、设计说明
1 本次电伴热系统设计安全系数（指每米电伴热线的发热量与每米管道的散热量之比）为130%。
2 电气设计符合IEC标准，所提供的产品得到EX认可。
3 所有回路断路器的选用均满足在最低环境温度下启动电伴热系统时冲击电流的要求。
4在配电设计中需配置漏电保护装置，其满足30mA/100mS 的要求。
5 本次设计所选的自调控电伴热线可以在安装过程中交叉缠绕，不会出现过热烧毁的现象，利用自调控电伴热线的工作原理自动调整发热量，将所伴热管道内介质的温度控制在一个可控的范围内，而不会产生过热。
6本次电伴热设计所选用的电伴热线的寿命为15年以上。
设计单位：芜湖科特热控科技有限公司
2011年3月28日。
