【工程文档】太阳能热水系统调试和试运行记录
附录F太阳能热水系统调试记录
建筑太阳能热水系统设计、安装与验收规范Code for design, installation and acceptance of constructionsolar water heating system（征求意见稿）前言为规范太阳能热水系统在建筑工程中的应用，提高太阳能建筑一体化应用水平，根据江苏省住房和城乡建设厅•关于印发†2014年度江苏省工程建设标准和标准设计编制、修订计划‡的通知‣（苏建科[2014]256号）文件要求，对•建筑建筑太阳热水系统设计、安装与验收规程‣DGJ32/J08-2008全面修订。
本规范修订过程中，编制组认真总结了近年来太阳能热水系统示范工程的经验，对具体问题进行了反复研讨，对主要问题进行了认证，在广泛征求意见的基础上，编制而成。
本规范修订的主要内容有：（1）增加了太阳能热水供应系统设计的要求。
（2）调整、补充了太阳能热水系统设计的具体内容，进一步增强了设计的可操作性。
（3）增加了集中-分散供热水系统的分户贮热水箱及阳台挂壁式太阳能热水系统中户用贮热水箱的要求。
（4）增加了辅助热源的优选顺序。
（5）增加了太阳能热水系统新技术在建筑应用可参照本规程执行的规定。
（6）补充了新建和既有建筑太阳能热水系统管线的布臵方法和热水回水管道的设臵要求。
（7）修订了阵列布臵的太阳能集热器前后排间距计算公式。
（8）调整、补充平屋面上平铺太阳能集热器的相关要求，并增加了在坡屋面设臵太阳能集热器的坡度要求。
（9）细化了在南墙面安装太阳能集热器的具体要求。
（10）增加了管道保温材料的要求。
（11）对集热循环水泵测温点作了更准确的规定，增加了水泵启闭的前提条件，可避免工程运行中大量出现的夜间水泵不必要启动的情形。
（12）增加了集热器的安全防护措施。
（13）增加了试运行中水压试验要求。
（14）调整、补充验收内容，进一步强调系统的安全性。
本规范共分11章，主要内容包括：1总则；2术语；3基本规定；4太阳能热水系统设计；5太阳能热水系统与建筑一体化设计；6管材、附件和管道敷设；7控制与操作；8太阳能热水系统安装；9试运行；10验收；11移交使用；附录及条文说明。
001-C3-3-9 采暖系统试运行、调试记录
归档编号：C3-3-9
1、适用范围：
室内外采暖系统冲洗完毕应充水、加热、进行试运行和调试，且室内、室外分别填写本记录归档。
2、内容要求：
① 调试前后系统压力、温度、室内温度：指建筑物热力人口处供、回水压力、温度、及室内温度。
② 调试部位：指调试过程中所调试的阀件、器具所在部位。
（热源处，建筑物入口，主立管、干管或分支管，入户箱处等）
③ 调试阀件器具名称：指调试的平衡阀、调节阀、截止阀、减压器等名称。
④ 调试标记：指调试后对调试部位（阀件、器具）做了什么标记。
⑤ 调试结果：调试后室外供热管网的建筑物入口处压力、温度、流量或室内采暖系统的室内温度。
⑥ 情况说明与记录：写明试运行是否正常，运行期间及各项中需特殊说明的问题和试运行，调试过程中的基本操作程序，出现的问题及处理情况和结果。
3、填写要点：
① 本记录应在调试后2天内完成。
② 验核意见应写明是否满足设计要求或规范规定的定性意见。
③ 本记录必须由项目专业技术人员填写，施工单位的质量检查员验核，监理工程师认定，规定的参检人员均签字盖章后生效。

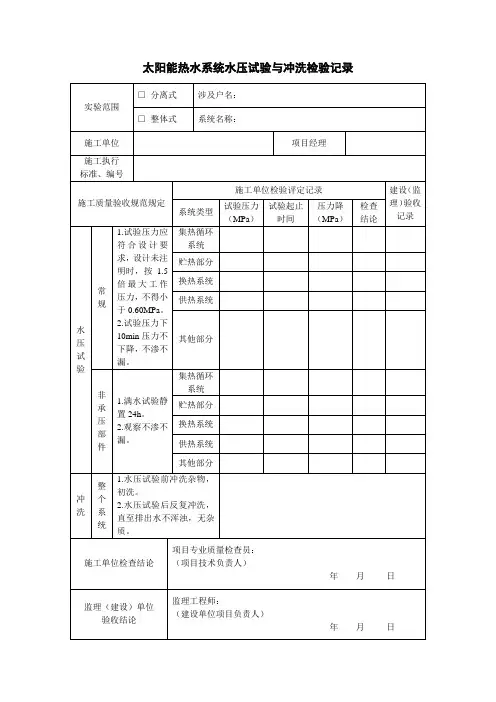

太阳能热水系统水压试验与冲洗检验记录
实验范围
□分离式
涉及户名：
□整体式
系统名称：
施工单位
项目经理
施工执行
标准、编号
施工质量验收规范规定
施工单位检验评定记录
建设（监理）验收记录
系统类型
试验压力（MPa）
试验起止时间
压力降（MPa）
检查结论
水压试验
常
规
1.试验压力应符合设计要求，设计未注明时，按1.5倍最大工作压力，不得小于0.60MPa。2.试验压力下10min压力不下降，不渗不漏。
集热循环系统
贮热部分
换热系统
供热系统
其他部分
非承压部件
1.满水试验静置24h。
2.观察不渗不漏。
集热循环系统
贮热部分
换热系统
供热系统
其他部分
冲洗
整个系统
1.水压试验前冲洗杂物，初洗。
2.水压试验后反复冲洗，直至排出水不浑浊，无杂质。
施工单位检查结论
项目专业质量检查员：
（项目技术负责人）
年月日
监理（建设）单位
验收结论
监理工程师：（建设Fra bibliotek位项目负责人）
年月日
太阳能系统文档 (2)
太阳能热水系统试运行调试记录工程名称：英华学院1#-9#学生公寓建筑单位：广西英华国际职业学院调试单位：广西金太阳锅炉有限公司调试日期：工程名称英华学院1#-9#学生公寓试运行调试时间供水泵前压力（mpa）0.2供水泵前压力（mpa）0.4初始温度（℃）15出水温度（℃）52系统连续运行时间72小时试运行调试过程及问题处理调试步骤：1、太阳能热水工程系统设备单机或部件试运行调试（1）各种阀门开闭灵活，关闭严密。
、（2）各种辅助加热设备工作正常、稳定，符合设计要求。
（3）各种安全保护装备、自动控制装置动作灵敏、工作可靠。
（4）自动排气阀和安全阀在正常工作状态下自由打开和关闭，关闭时不应泄露。
（5）温度、温差、水位、时钟控制等显示控制仪器、仪表应动作灵敏、显示准确。
（6）检查电气装置接线是否正确、检查其载流量、过压、欠压、过流保护等整定值是否符合规定值。
（7）检查电磁阀安装方向是否正确。
手动通断电试验时，电磁阀是否开启正常，动作灵敏，密封严密。
（8）检查水泵安装方向是否正确。
泵运转时，检查水泵转动方向是否正确。
在设计负荷下连续运转不少于2小时，无异常震动和声音，各密封处不得泄露，紧固连续部位不应松动。
电机电流和功率不超过额定值，温度在正确范围内。
2、太阳能热水工程系统联动试运转调试（1）太阳能热水工程系统联动试运转调试完成后，系统应连续运行3天，设备及主要部件的联动必须协调，动作正确，无异常现象，符合设计要求。
（2）太阳能热水工程系统联动试运转两个晴好天气，水泵、电磁阀、止回阀、排气阀运转正常、无泄漏，管路、集热器无漏水现象。
（3）太阳能热水工程系统联动试运转调试，应包括如下内容：调整水泵控制阀门，使系统循环处在设计要求的流量和扬程内。
调整电磁阀控制阀门，使电磁阀的阀前阀后压力处在设计要求的流量范围内。
将温度、温差、水位、时间等控制仪的控制区间或控制点调整到设计要求的范围或数值。
调整各个分支回路的调节阀门，使各回路流量平衡。
系统试运转调试记录(1)
编号
×××
工程名称
×Hale Waihona Puke 工程试运转调试时间××××年××月××日—××××年××月××日
试运转调试项目
采暖系统管道、设备
试运转调试部位
全楼
试运转、调试内容：
本工程采暖系统为上供下回单管异程供暖系统。供回水干管分别设于顶层和地下一层，末端高点设有自动排气阀。系统管道采用焊接钢管，散热器采用铜管铝翅片，热源为小区锅炉房供热。
全楼于××月××日上午8点开始正式通暖，至××月××日下午3点，全楼管道散热器受热情况基本均匀一致，各种阀门开启灵活，管道、设备及接口均不渗不漏。经1~2日两天检查测量室温，实测温度与设计温度差为0~2℃。
试运转、调试结论：
调试结果符合设计和施工规范要求，合格。
建设单位
监理单位
施工单位
×××
×××
×××
太阳能热水工程调试方案
太阳能热水工程调试方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]X X X X 太阳能调试方案太阳能-电热水系统调试方案一、工程概况本工程共两处单体设置了太阳能-电热水器，分别位于宿舍屋顶及控制及应急中心屋面，宿舍太阳能-电热水器每天需提供60度的热水24立方，系统配套两个容积为12立方的不锈钢水箱，配5台循环泵。
应急控制中心屋面太阳能-电热水器每天需提供60度的热水立方，系统配套一个容积为立方的不锈钢水箱，配1台集热循环泵，系统配套一个气压给水装置。
二、太阳能-电热水器系统调试条件1、太阳能热水系统正确安装完毕；2、管路已试压、冲洗完成。
2、系统具有安全的供电电源；3、系统具有稳定的供水水源，且上水水压达到系统要求；4、当环境空气温度低于40C，如果水进入集热器，就可能发生冻结；如果系统不能承受高辐照度下的闷晒条件，当通过集热器的传热工质的流动被阻断时，必须用不透明的材料覆盖集热器；即使系统设计成能够承受高辐照度下的闷晒条件，在这种条件下当冷水再一次进入集热器时，仍可能产生危险的过压和热应力破坏，当以上情况可能发生时，应在早晨或晚上上满水。
三、调试准备1、 结合现场，认真审阅图纸，熟悉给系统和各类设备制造厂家的有关技术说明书。
2、认真检查管道安装质量，按系统图核对设备和管道连接的准确性和可靠性。
3、进入调试前，对各水泵、水箱、管路及其他附件等进行完整性检查、加油、清洗，确保设备能投入正常运行，对循环泵应事先做好单机试车，且管道系统水压试验与系统循环清洗工作已经完毕。
4 、认真做好调试记录，出具调试报告。
5 、认真配合各工种和设备供应商的单机调试。
6、 保证调试人力、机具等资源。
四、系统调试方法1控制器面板上水预置切换2主要功能调试数码管水温水位显示：集热器顶部温度处显示集热器顶部温度T1，集热器底部温度处显示集热水箱温度T3，水箱温度处显示恒温水箱温度T4，按向下键一次集热器顶部温度处显示温度T6，集热器底部温度处显示集热器底部温度T2，水箱温度处显示用户管路温度T5，时钟处显示实时时钟，定时时间处显示定时加热时间和定时上水时间，状态显示区显示各种外接负载的运行状态。
太阳能发电板试运行和调试记录
太阳能发电板试运行和调试记录日期：[日期]试运行和调试目的：本文档旨在记录太阳能发电板的试运行和调试过程，以确保其正常运行和最大化发电效率。
试运行和调试内容：1. 检查太阳能发电板的安装位置和方向，确保其能够充分接收太阳光。
2. 检查太阳能发电板的电源连接，确保连接稳固和正常。
3. 检查太阳能发电板的电线连接，确保连接牢固并且没有短路或断路。
4. 打开太阳能发电板的供电开关，并监测光伏电池板的输出功率。
5. 监测太阳能发电板的发电效率，包括日照时间、发电功率等参数。
6. 使用可靠的检测仪器记录并分析太阳能发电板的发电效率。
7. 如有必要，进行调试和维护，以确保太阳能发电板的正常运行和持续发电。
试运行和调试结果：根据试运行和调试过程，我们得出以下结果：1. 太阳能发电板的安装位置和方向优越，能充分接收太阳光。
2. 太阳能发电板的电源连接稳固和正常，没有出现任何问题。
3. 太阳能发电板的电线连接牢固，没有短路或断路的情况。
4. 太阳能发电板的供电开关正常运作，光伏电池板输出功率稳定。
5. 太阳能发电板的发电效率符合预期，并且能在日照时间内持续发电。
6. 经过仔细记录和分析，太阳能发电板的发电效率达到了设计要求。
结论：根据试运行和调试的结果，可以确认太阳能发电板在安装和连接方面没有问题，并能正常工作。
发电效率满足要求，可以继续使用和运营。
下一步计划：基于试运行和调试结果，我们将采取以下措施：1. 完善对太阳能发电板的定期检查和维护计划，以确保其长期正常运行。
2. 监测太阳能发电板的发电效率和性能，及时发现和解决潜在问题。
3. 根据需要，不断优化太阳能发电板的布置和参数设置，以提高发电效率。
签字：审核人：[姓名]日期：[日期]。
屋面太阳能系统水压试验记录
屋面太阳能系统水压试验记录试验目的：本次试验旨在验证屋面太阳能系统的水压性能，确保系统能够正常运行并满足设计要求。
试验设备：1.水泵：型号XXX，流量500L/h，工作压力1.5MPa。
2.水表：型号XXX，测量水流量。
3.压力表：型号XXX，测量水压力。
4.配管系统：包括水泵进出水口、太阳能集热器进出水口、水箱进出水口等。
试验步骤：1.检查系统：确认所有设备和配管连接无漏水现象。
2.准备试验材料：将试验提前准备好的水箱装满水，并确保水质清洁。
3.连接试验设备：将水泵与压力表、水表分别连接在系统的适当位置，并确保连接牢固、无漏水。
4.准备试验记录表：在试验记录表上填写试验日期、试验设备型号等相关信息。
5.开始试验：将水泵开启并逐渐增加工作压力，同时观察压力表和水表的读数。
6.记录数据：每隔10分钟记录一次试验过程中的水流量和水压力，并写入试验记录表中。
7.终止试验：当达到系统设计要求的工作压力时，停止试验，并记录试验结束时间。
8.处理数据：根据试验记录表中的数据，计算平均水流量和水压力，并将结果填入试验记录表中。
9.分析结果：根据试验结果判断系统是否满足设计要求，若不满足，确定问题所在并提出改进方案。
10.编写试验报告：根据试验记录表撰写试验报告，包括试验目的、试验设备、试验过程、试验结果等内容。
试验记录表：试验日期，设备型号，试验设备状态，试验开始时间，试验结束时间，平均水流量（L/h），平均水压（MPa）----------，---------，--------------，--------------，--------------，-----------------，----------------XX年X月XX日，XXX，正常，XX:XX，XX:XX，XX年X月XX日，XXX，正常，XX:XX，XX:XX，XX年X月XX日，XXX，正常，XX:XX，XX:XX，试验结论：根据试验数据分析结果显示，屋面太阳能系统的水流量和水压力均满足设计要求，表明系统的水压性能良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保护装置：达到设计功能，准确可靠；
阀门管件：开启灵活，密封严密；
试运行结论
系统满足《建筑给水、排水及采暖工程施工质量验收规范》、《家用太阳热水技术要求》。
监理单位（建设单位）
施工单位
项目经理
专业技术
负责人
专业
质检员
专业工长
专业监理工程师：
（建设单位专业技术负责人）
太阳能热水系统调试和试运行记录
工程名称
三期六标段太阳能热水系统安装
调பைடு நூலகம்、试运行时间
2012年12月25日
电磁阀前压力（mpa）
/
电磁阀后压力（mpa）
/
初始温度（℃）
20
出水温度（℃）
55
系统连续运行时间（h）
12
调试、试运行过程及问题处理
水泵：连续运行4h正常；
电磁阀：安装正常，开启正常；
仪表：显示正常，动作准确；
