光纤通信技术
光纤通信系统技术的发展挑战与机遇
光纤通信系统技术的发展挑战与机遇光纤通信技术是一种利用光纤作为传输介质的通信技术，具有传输速度快、带宽大、抗干扰能力强等优势。
随着信息时代的发展，光纤通信技术已经成为了现代通信网络的重要组成部分，逐渐替代了传统的铜线通信技术。
随着技术的不断发展，光纤通信系统也面临着一系列的挑战和机遇。
一、技术发展挑战1. 技术密集度增加随着信息时代的到来，人们对通信技术的需求越来越高，导致光纤通信系统需要承载更多的信息量。
这就需要光纤通信技术不断提升其技术密集度，提高信息传输的效率和速度。
2. 全球通信网络需求增加随着全球通信网络的不断完善和扩张，光纤通信系统需要能够满足全球范围内的通信需求。
这就需要系统具备跨地域、跨国界的能力，同时对于数据传输的速度、带宽和安全性也提出了更高的要求。
3. 数据安全性挑战在信息传输的过程中，数据的安全性一直是光纤通信技术面临的一个重要挑战。
随着黑客技术的不断发展，保障数据的安全性成为了当前光纤通信技术发展的一大难题。
4. 能耗和环保问题光纤通信系统的大规模应用必然会消耗大量的能源，同时也对环境产生一定的影响。
如何降低光纤通信系统的能耗，提高其环保性能也是当前技术发展中需要解决的重要问题。
5. 成本降低光纤通信系统建设和运行的成本都比较高，而且需要不断升级和维护，因此如何降低这种成本，提高系统的经济性也是当前技术发展中需要解决的问题。
二、技术发展机遇1. 技术创新推动随着科技的不断发展，各种新技术层出不穷，这为光纤通信技术的创新提供了更多的机遇。
光纤通信技术与人工智能、物联网、大数据等前沿技术的结合，将推动光纤通信技术向更高的水平迈进。
2. 新兴市场需求增加随着新兴市场的不断开拓，对通信技术的需求也在不断增加，这为光纤通信技术提供了更多的市场机遇。
尤其是在农村地区、新兴经济体等地方的通信需求增加，光纤通信技术将有更多的发展机会。
3. 国家政策支持各国对于通信技术的发展都十分重视，不断出台相关政策和支持措施。
光纤通信技术介绍
光纤通信技术介绍光纤通信是一种利用光信号来传输信息的通信技术。
与传统的电信通信相比，光纤通信具有更高的传输速度、更大的带宽和更低的信号损耗。
在光纤通信系统中，光信号是通过光纤传输的，光纤是一种由细长的玻璃或塑料制成的柔软光导体，能够将光信号迅速、高效地传输到目标地点。
光纤通信技术的原理是利用光的全内反射性质，在光纤内部不断地反射和折射，使光信号能够沿着光纤传输。
光纤中的光信号是通过光的强弱调制来表示信息的，光的强弱变化被光纤接收器解读为二进制码，从而实现信息的传递。
光纤通信系统由光纤传输系统和光纤网络系统两个主要部分组成。
光纤传输系统是光纤通信系统的基础，它由光纤传输设备、光纤接头和光纤传输线组成。
光纤传输设备主要包括光纤传输器和光纤接收器，它们负责将电信号转换为光信号，并通过光纤发送和接收光信号。
光纤接头是将不同的光纤连接在一起的装置，通过光纤接头可以将多段光纤连接成一个完整的光纤线路。
光纤传输线是将光信号传输到不同地点的光纤线路，它具有高强度、低损耗和较大的带宽，能够满足高速、大容量的光信号传输需求。
光纤网络系统是光纤通信系统的重要组成部分，它由光纤交换机和光纤路由器组成。
光纤交换机是将光信号从一个节点传输到另一个节点的设备，它能够根据需要选择传输路径，并将光信号切换到相应的路径上。
光纤路由器是管理和控制光纤网络的设备，它根据网络拓扑结构和路由策略，将光信号从源节点通过一系列的光纤传输到目标节点。
光纤通信技术的优势主要表现在三个方面。
首先，光纤通信具有高速传输的特点，光信号的传输速度可达到光的速度，可以满足大量数据的传输需求。
其次，光纤通信具有大带宽的特点，光纤的频率范围较宽，可以支持更多的频率和信号，使得网络能够同时传输多种类型的信号。
最后，光纤通信具有低信号损耗的特点，光信号在光纤中的传输距离可以达到几十公里，而且信号损耗非常低，可以减少信号的失真和衰减，提高通信质量和可靠性。
光纤通信技术在现代通信领域中得到了广泛的应用。

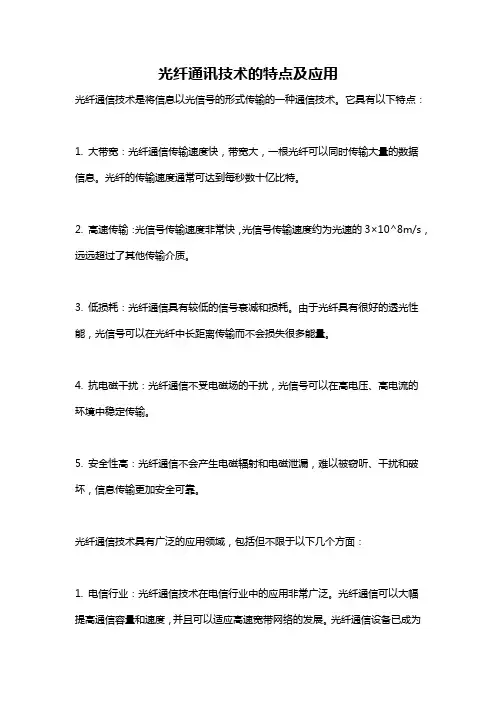

光纤通讯技术的特点及应用
光纤通讯技术的特点及应用光纤通信技术是将信息以光信号的形式传输的一种通信技术。
它具有以下特点：1. 大带宽：光纤通信传输速度快，带宽大，一根光纤可以同时传输大量的数据信息。
光纤的传输速度通常可达到每秒数十亿比特。
2. 高速传输：光信号传输速度非常快，光信号传输速度约为光速的3×10^8m/s，远远超过了其他传输介质。
3. 低损耗：光纤通信具有较低的信号衰减和损耗。
由于光纤具有很好的透光性能，光信号可以在光纤中长距离传输而不会损失很多能量。
4. 抗电磁干扰：光纤通信不受电磁场的干扰，光信号可以在高电压、高电流的环境中稳定传输。
5. 安全性高：光纤通信不会产生电磁辐射和电磁泄漏，难以被窃听、干扰和破坏，信息传输更加安全可靠。
光纤通信技术具有广泛的应用领域，包括但不限于以下几个方面：1. 电信行业：光纤通信技术在电信行业中的应用非常广泛。
光纤通信可以大幅提高通信容量和速度，并且可以适应高速宽带网络的发展。
光纤通信设备已成为电话、移动通信、广播电视等网络传输的重要基础设施。
2. 互联网：光纤通信是互联网的重要支撑技术。
互联网的数据传输主要依靠光纤通信网络。
光纤通信的高速传输和大容量特点可以满足用户对高速、大带宽的需求，支持在线视频、在线游戏等大流量应用。
3. 医疗领域：光纤通信技术在医疗领域有着广泛的应用。
医疗光纤可以用于激光手术、内窥镜、光学成像等医疗仪器设备中，实现对人体内部的显微观察和操作。
4. 环境监测：光纤通信技术可以用于环境监测，比如通过光纤传感器可以实现对大气中的温度、压力、湿度等参数的实时监测，便于环境管理和控制。
5. 工业自动化：光纤通信可以应用于工业自动化控制系统中，实现远距离、高速传输。
例如，在电力系统中，光纤通信可以用于电力监测、保护、故障检测等方面。
6. 军事领域：光纤通信技术在军事领域也有广泛的应用。
军事通信需要快速、安全、可靠的传输方式，光纤通信正好满足这些需求。

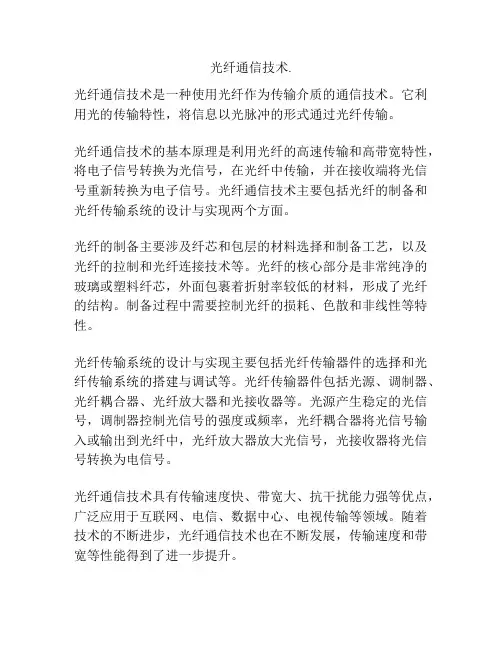

光纤通信技术
光纤通信技术.
光纤通信技术是一种使用光纤作为传输介质的通信技术。
它利用光的传输特性，将信息以光脉冲的形式通过光纤传输。
光纤通信技术的基本原理是利用光纤的高速传输和高带宽特性，将电子信号转换为光信号，在光纤中传输，并在接收端将光信号重新转换为电子信号。
光纤通信技术主要包括光纤的制备和光纤传输系统的设计与实现两个方面。
光纤的制备主要涉及纤芯和包层的材料选择和制备工艺，以及光纤的拉制和光纤连接技术等。
光纤的核心部分是非常纯净的玻璃或塑料纤芯，外面包裹着折射率较低的材料，形成了光纤的结构。
制备过程中需要控制光纤的损耗、色散和非线性等特性。
光纤传输系统的设计与实现主要包括光纤传输器件的选择和光纤传输系统的搭建与调试等。
光纤传输器件包括光源、调制器、光纤耦合器、光纤放大器和光接收器等。
光源产生稳定的光信号，调制器控制光信号的强度或频率，光纤耦合器将光信号输入或输出到光纤中，光纤放大器放大光信号，光接收器将光信号转换为电信号。
光纤通信技术具有传输速度快、带宽大、抗干扰能力强等优点，广泛应用于互联网、电信、数据中心、电视传输等领域。
随着技术的不断进步，光纤通信技术也在不断发展，传输速度和带宽等性能得到了进一步提升。
光纤通信的原理和技术
光纤通信的原理和技术随着现代信息的迅速发展，人们对快速高效的通信需求越来越大。
而光纤通信作为一种高速传输技术，已经被广泛运用于现代通信行业中。
本文将介绍光纤通信的原理和技术。
一、光纤通信的原理光纤通信是利用光学原理传输信息，通信信号在光纤中以光信号形式传输。
光纤传输能够最大限度地利用光的不带宽特性，减少损失。
1. 光纤的基本结构和属性光纤是用高纯度的二氧化硅、石英玻璃等材料制作的细长、柔软的玻璃线。
它由纤芯、包层和外护层三个部分构成。
其中纤芯是光信号的传输通道，通常是数百至数千微米宽的玻璃或塑料芯线。
包层是覆盖在纤芯表面的一层低折射率材料，其作用是使光束一致地沿纤芯传播。
外护层是一层透明的保护层，通常是塑料或玻璃。
2. 光信号的传输原理光纤通信的数据传输过程包括信号转换、调制、传输和解调四步。
传输信号时，发射器把电子信号转化为光信号，通过信号调制将数字信号转变为模拟信号，以光在纤芯中传输，然后通过解调将接收到的模拟信号转化为数字信号。
光纤的折射率很高，因此传输过程中，光束会一直沿着纤芯传送。
同时，光的传播速度很快，大约是空气中光速的三分之二。
这就保证了光信号的高速传输性能。
二、光纤通信的技术1. CWDM技术CWDM（Coarse Wavelength Division Multiplexing）技术是一种低成本、使用方便的多波长分复用技术。
使用CWDM技术，可以将多个通道的信号通过同一个光纤线路进行传输，从而实现光纤通信的传输效率和带宽资源的充分利用。
CWDM技术可以在单根光纤上传输多达16个波长，每个波长之间的带宽可达10Gbps。
2. DWDM技术DWDM（Dense Wavelength Division Multiplexing）技术则可以将更多的信道传输到同一条光纤线路中。
DWDM技术可以将光纤的带宽分成40个波长，每个波长的带宽则可达到10Gbps，可直接实现3.2Tbps的传输速率。

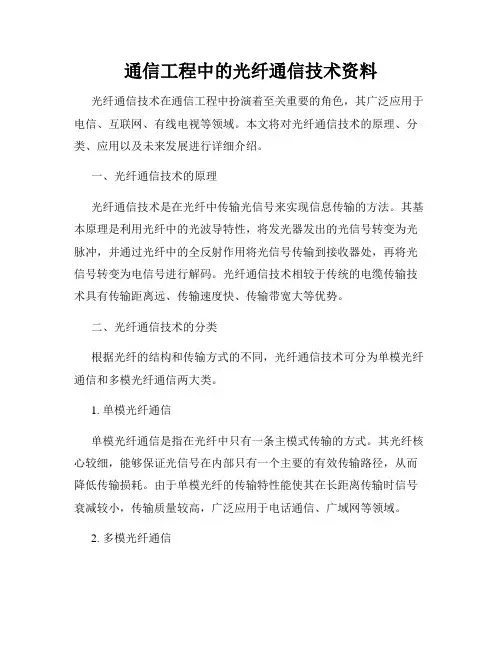

通信工程中的光纤通信技术资料
通信工程中的光纤通信技术资料光纤通信技术在通信工程中扮演着至关重要的角色，其广泛应用于电信、互联网、有线电视等领域。
本文将对光纤通信技术的原理、分类、应用以及未来发展进行详细介绍。
一、光纤通信技术的原理光纤通信技术是在光纤中传输光信号来实现信息传输的方法。
其基本原理是利用光纤中的光波导特性，将发光器发出的光信号转变为光脉冲，并通过光纤中的全反射作用将光信号传输到接收器处，再将光信号转变为电信号进行解码。
光纤通信技术相较于传统的电缆传输技术具有传输距离远、传输速度快、传输带宽大等优势。
二、光纤通信技术的分类根据光纤的结构和传输方式的不同，光纤通信技术可分为单模光纤通信和多模光纤通信两大类。
1. 单模光纤通信单模光纤通信是指在光纤中只有一条主模式传输的方式。
其光纤核心较细，能够保证光信号在内部只有一个主要的有效传输路径，从而降低传输损耗。
由于单模光纤的传输特性能使其在长距离传输时信号衰减较小，传输质量较高，广泛应用于电话通信、广域网等领域。
2. 多模光纤通信多模光纤通信是指在光纤中存在多个模式传输的方式。
其光纤核心较大，能够同时传输多个光信号，但随着传输距离的增加，多模光纤的色散效应会导致信号失真，传输质量下降。
多模光纤通信适用于短距离通信，广泛应用于数据中心、局域网等场景。
三、光纤通信技术的应用随着光纤通信技术的不断发展，其在各个领域得到了广泛的应用。
1. 电信领域光纤通信技术是实现宽带接入的重要方式，其在电信领域中被广泛应用于电话通信、宽带接入、光纤到户等方面。
通过利用光纤通信技术，可以提供更高的传输速度和更稳定的网络连接，满足用户对通信质量和速度的需求。
2. 互联网领域光纤通信技术是实现互联网高速传输的关键支撑技术。
通过光纤网络，互联网用户可以享受到更快的上网速度和更稳定的网络连接，实现大规模数据传输和多媒体内容的高效传输。
3. 有线电视领域光纤通信技术在有线电视领域中也有重要应用。
传统的有线电视网络采用同轴电缆进行信号传输，而光纤通信技术的应用可以实现更高的信号质量和更大的频宽，提供更清晰、稳定的电视信号。
光纤通信技术
光的全反射与光纤的导光原理
光的全反射
当光线从一种介质射入另一种介质时，如果入射角大于某一临界角，光波将在第二种介质表面发生全 反射，即所有的光线都将被反射回第一种介质，而不会进入第二种介质。全反射是光纤导光的物理基 础。
光纤的导光原理
光线在光纤中传播时，由于光的全反射作用，光波被限制在光纤的纤芯中传播，从而实现光的定向传 输。光纤的导光原理是光纤通信中的核心技术之一。
光子集成电路与光子晶体光纤
总结词
光子集成电路和光子晶体光纤是光纤通信技术的两个重 要发展方向。
详细描述
光子集成电路是一种集成了多种光器件的光子回路，具 有高度集成、低能耗、高速传输等优点。而光子晶体光 纤则是一种新型的光纤结构，具有高非线性、高色散等 特性，为光通信带来了新的可能性。
光纤网络的可靠性、稳定性与安全性
光检测器与光接收机
光检测器
光检测器是光纤通信系统的接收端，用于将光信号转换为电信号。常用的光检 测器有光电二极管和雪崩光电二极管。
光接收机
光接收机是将光信号转换为电信号的设备，它包括光检测器、信号处理电路和 放大器等。
光纤与光缆
光纤
光纤是光纤通信系统的传输介质，用于传输光信号。光纤由纤芯和包层组成，纤 芯负责传输光信号，包层则起到保护和折射的作用。
物联网与智能交通
实时数据传输
光纤通信技术能够为智能 交通系统提供实时、可靠 的数据传输服务，支持交 通流量的监控和调度。
车辆安全与控制
光纤通信技术可以用于实 现车辆之间的信息交互， 提高车辆行驶的安全性和 控制精度。
智能停车系统
光纤通信技术可以支持智 能停车系统的建设，实现 车位信息的实时更新和车 辆快速定位。
光纤通信技术的发展历程
光纤通信相关技术
光纤通信是一种利用光纤传输信息的通信技术。
以下是一些与光纤通信相关的技术：
光纤传输技术：光纤传输技术是将信息信号转换为光信号，并通过光纤进行传输。
主要包括光源、光纤传输介质和光接收器等组成部分。
常见的光源包括激光器和发光二极管，光接收器则是将接收到的光信号转换为电信号。
光纤放大器技术：光纤放大器用于增强光信号的强度，以延长光信号在光纤中传输的距离。
常见的光纤放大器包括掺铒光纤放大器（EDFA）、掺镱光纤放大器（YDFA）等。
光纤耦合技术：光纤耦合技术用于将光信号从光源耦合到光纤中，或从光纤中耦合出来。
常见的光纤耦合技术包括插入式耦合和光纤末端面耦合。
光纤分波复用技术：光纤分波复用技术（WDM）用于在光纤中同时传输多个不同波长的光信号，以实现多路复用和提高传输容量。
常见的WDM技术包括密集波分复用（DWDM）和波分分复用（CWDM）等。
光纤传感技术：光纤传感技术利用光纤的特性实现对物理量或化学量的测量和监测。
常见的光纤传感技术包括光纤布拉格光栅传感、光纤干涉仪传感和光纤拉曼散射传感等。
光纤网络技术：光纤网络技术用于构建高速、大容量的通信网络。
常见的光纤网络技术包括光纤局域网（LAN）、光纤城域网（MAN）和光纤广域网（WAN）等。
这些技术共同构成了现代光纤通信系统的基础，使得光纤通信具有高速、大容量、低损耗和抗干扰等优势，广泛应用于电信、互联网和数据通信等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多模 多模 10～ 100Mb/s
10Km
第二代80 1300nm 年代初
第三代80 年代中～ 90年代初
1550nm
多模 多模 单模
单模 单模
100Mb/s 1.7Gb/s
20Km 50Km
2.5Gb/s～ 100Km 10Gb/s
光纤通信技术的发展大体上可分为:（续）
第四 代90 年代
第五 代
1.1 光纤通信发展的历史和现状 1.2 光纤通信的特点和应用 1.3 光纤通信系用的基本组成 1.4 光纤通信的发展趋势
通信从广义的角度来说，就是彼此之间传递信息。 现代的通信一般是指电信（telecommunication）。
IEEE（电气和电子工程师协会）对电信的定义是 借助诸如电话系统、无线电系统或电视系统这样的设备， 在相隔一定距离的条件下进行的信息交换。
1.1 光纤通信发展的历史和现状
电通信（electrical communication）
(GaAsAI 850nm)
(20dB/km)
1300、1550nm 多模LD 单模LD
1300(0.5dB/km),1550nm(0.2dB/km) 低损耗窗口光纤开发
单模光纤
1.1 光纤通信发展的历史和现状
由于光纤和半导体激光器的技术 进步，使 1970 年成为光纤通信发展 的一个重要里程碑。
•光纤通信系统的发展历程
通信系统容量：比特率-距离积BL，B 比特率，
L 中继距离
每秒钟传输的比特数目。
光纤通信追求目标: 大容量、长距离 技术发展：短波长-长波长、多模光纤-单
模光纤、多模激光器-单模激光器
光纤通信技术的发展大体上可分为：
工作波长 光纤 激光器 比特率B 中继距离L
第一代70 850nm 年代
光纤通信器件的发展过程
•雏形：古代烽火、手旗、灯光
1880年 贝尔的光电话
激光器(发送源）
光纤(传输介质)
1960 Maiman发明红宝石激光器 1951 医用玻璃纤维(损耗1000dB/km) 1962 半导体激光器诞生(GaAs 870nm) 1966 高锟 理论预言
70 年代室温工作半导体激光器 1970 康宁制出低损耗光纤
光纤通信技术
信息系通信教研室 刁少岚
课程简介
通信专业的一门非常重要的专业课程，全面地 讲解了光纤通信技术方面的基本概念、原理及 应用系统。
基本内容：光纤通信的基本概念及其特点、光 纤的导光原理及其特性分析、常用的光纤通信 器件介绍、光纤通信系统概述、光同步网和波 分复用技术介绍等，最后对各种实用的光网络 技术进行了详细的介绍。
教学目的
通过本课程的学习使学生了解光纤 通信技术方面的基本概念、原理及 实用系统，为实践中应用光纤通信 技术实现计算机网络通信奠定理论 和实践基础。
课程简介
学时：30课时 先修课程：普通物理、电磁场、通信原
理 教材：顾生华，光纤通信技术，北京邮
电大学出版社 考试：期末闭卷考试（80%）+平时成绩
广义的电通信指的是一切运用电波作为载体而传送 信息的所有通信方式的总称，而不管传输所使用的 介质是什么。
电通信又可分为有线电通信和无线电通信。
光通信（optical communication）
广义的光通信指的是一切运用光波作为载体而传送 信息的所有通信方式的总称，而不管传输所使用的 介质是什么。
目前 研究 内容
6380(Line)
超大容量的WDM光纤通信系统；全光分组交换；光时分复 用；超长距离的光孤子通信；新型的光器件
光纤通信技术的三次飞Байду номын сангаас(1)
20世纪60年代。1962年第一只半导体激光器 诞生，随后半导体光检测器也研究成功。特 别是1966年英籍华人科学家高锟与Hockham 提出用玻璃可以制成衰减为20dB/km的通信 光导纤维，1970年美国康宁公司首先制出了 20dB/km的光纤，这标志着光纤通信系统的 实际研究条件得以具备。
（20%）
第一章 概论
1.1 光纤通信发展的历史和现状 1.2 光纤通信的特点和应用 1.3 光纤通信系用的基本组成 1.4 光纤通信的发展趋势
1.1 光纤通信发展的历史和现状
什么是通信（communication） ？ “通”传送，“信”信息；信息的传送 基本组成：发送、传输、接收
光纤通信技术的三次飞跃(2)
20世纪70年代。1970年发明了LD的双异质结构， 使得光源与光检测器的寿命都达到了10万小时 的实用化水平。1979年发现了光纤1310nm和 1550nm新的低损耗窗口，紧接着单模光纤问世。 光纤的衰减系数一下降到0.5dB/km。这使得光 纤通信迈进了实用化阶段，从80年代初开始光 纤通信便大步地迈向了市场。
光纤通信技术的三次飞跃(3)
20世纪90年代初。1989年掺铒光纤放大器 EDFA的研制成功是光纤通信新一轮突破的开 始。EDFA的应用不仅解决了光纤传输衰减的 补偿问题，而且为一批光网络器件的应用创 造了条件。使得光纤通信的数字传输速率迅 速提高，促成了波分复用技术的实用化。
国内现状
1963年 开始光通信的研究 1974年 研究光纤通信 “六五”、“七五”、“八五”铺设“八纵
光通信也可以分为利用大气进行通信的无线光通信 和利用石英光纤或塑料光纤进行通信的有线光通信。
1.1 光纤通信发展的历史和现状
人们通常把应用石英光纤的有线光通信简称为 光纤通信（optical fiber communication）
光通信 ≠ 光纤通信
定义：利用光纤来传输携带信息的光波 以达到通信之目的。
工作 波长 1550n m
1550n m
光纤 激光 比特率B 器
中继距离L
单模 单模 2.5Gb/s1 21000Km（环路） 0Gb/s 1500Km
光放大系统
单模 单模 波分复用 单路速率:40,160,640Gb/s
WDM
信道数:8,16,64,128,1022
超长传输距离:27000Km(Loop)
八横”光纤线路总长约七万公里 传输码率：从140Mb/s~2.5Gb/s，10Gb/s，
40Gb/s已开始研究。 DFB（量子阱）激光器和EDFA研制成功，可供
应用 高速电子器件、波导器件尚有差距
目前光纤已成为信息宽带传输的主要 媒质，光纤通信系统将成为未来国家信 息基础设施的支柱。
第一章 概论
