13室内配管
钢索配管
钢索配管、配线工程本章适用于室内外照明钢索配管、配线工程。
一、材料要求1绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证或"CCC"认证。
2钢索：采用钢铰线作为钢索，其截面积应根据实际跨距、荷重及机械强度选择，最小截面不小于10mm；且不得有背扣、松股、断股、抽筋等现象。
如采用镀锌圆钢作钢索，其直径不应小于10mm。
3镀锌圆钢吊钩：圆钢的直径不应小于8mm。
4镀锌圆钢耳环：圆钢的直径不应小于10mm。
耳环孔的直径不应小于30mm，接口处应焊死，尾端应弯成燕尾。
5镀锌铁丝：应顺直无背扣、扭接等现象，并具有规定的机械拉力。
6扁钢吊架：应采用镀锌扁钢，其厚度不应小于1.5mm，宽度不应小于20mm，镀锌层无脱落现象。
7绑线：应采用与导线线芯。
同材质的塑料绝缘绑线。
8塑料护套线：导线的规格、型号必须符合设计要求；并有产品合格证或"CCC"认证。
9接线端子（接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。
10铁制盒：安装螺丝孔齐全，扣纹清晰，紧固螺丝的直径应为5mm。
盒子不应劈裂、变形、损坏，镀锌层及防腐油漆完整不脱落。
11塑料明装盒：适用于塑料管明敷配线工程使用，其材质应均匀无劈裂，盒子无变形、变色等损坏现象。
12镀锌材料：花蓝螺栓、钢索卡子、心形环、扁钢、圆钢、角钢、机螺丝、螺母、弹簧垫圈、垫圈、抱箍、方铁垫。
13辅助材料：橡皮绝缘带、粘塑料绝缘带、黑胶布、电焊条、焊锡、焊剂、铝卡子、氧气、乙炔、防锈漆、调合漆、砂布等。
材料应没有过期受潮、变质等现象。
二、主要机具1 铅笔、皮尺、水平尺、线坠、粉线袋、桶、刷子、高凳。
2手锤、錾子、钢锯、锯条、扁挫、圆挫、半圆挫、套丝板、钻头。
3砂轮锯、砂轮锯片、套管机、铣刀；电焊机、煨管器、液压煨管器、气焊工具、压力案子。
4电烙铁、电炉、锡锅、锡勺、大绳、滑轮、倒链、牙管、光欧表、工具袋、工具箱等。
三、作业条件1在配合土建结构施工的同时，做好预埋铁件及预留孔洞。
HXJ-13-060 采暖热水设计规范(第二版)解读
采暖热水设计规范文件状态：[ ] 草稿[ ] 正在修改[√ ] 正式发布当前版本： 2.0编制：审核：批准：完成日期：2013年06月01日文件标识HXJ-13-060 密级公司文件控制部门零售事业部版本历史记录版本号发行日期更改对象·更改内容编制审核批准1.0 2010年12月01日新发行张振周旗路继初2.0 2013年06月01日采暖热水设计规范（第一版）修改主管道连接方式，修改了我司现有品牌及施工工艺及产品为了在家用采暖热水中采用先进的技术，合理利用公司资源，保证设计及工程效率和品质，营造舒适的生活环境，特制定本规范。
第一章总则本规范适用于江苏好享家实业有限公司、南京好享家机电工程有限公司生活环境集成产品设计，包括壁挂炉采暖、壁挂炉生活热水。
本规范适用于南京地区，好享家生活环境集成产品的设计，除执行本规范外，尚应符合国家现行的有关标准、规范的规定。
1.1地板采暖系统设计加热管道通常采用管径为φ12-16。
加热管在地面下不可设有接头，每个支路为一整根管道铺设。
加热管的铺设方式宜采用散热均匀原则，选择回折型（旋转型）和平行型（直列型）。
1.1.2加热管内的热水流速一般取0.3～0.5m/s且不宜小于0.25m/s,管道阻力一般在20～30kPa之间。
1.1.3分、集水器的分支路数不宜多于8路，连接在同一分集水器的同一管径的各环路，其加热管的长度宜接近，各支路管长应大致相同并小于90米。
1.1.4分、集水器一般布置在厨房、卫生间、设备间等其他墙体内，以便于检修。
1.1.5供水温度应小于55℃，供回水温差应小于10℃。
1.1.6地热管间距可参考表1确定：表1－地热管间距与供热量对照表不同间距的盘管供热量(W/㎡)平均水温（℃）室内温度（℃）300 250 225 200 175 150 125 100 75 5045 18 92 102 107 112 118 123 129 134 139 14450 18 114 126 134 139 146 153 160 166 173 17855 18 136 150 158 166 174 182 191 199 206 2131.1.7保温隔热板应符合表2要求：表2－聚苯乙烯泡沫塑料板绝热层厚度应用位置场合厚度（mm）楼层之间楼板上的绝热层20与土壤或相邻不采暖的楼板上的绝热层30与室外空气相邻的地板上的绝热层401.1.8家居层高超过3.5米以上的房间采暖必须设计地暖采暖的方式。

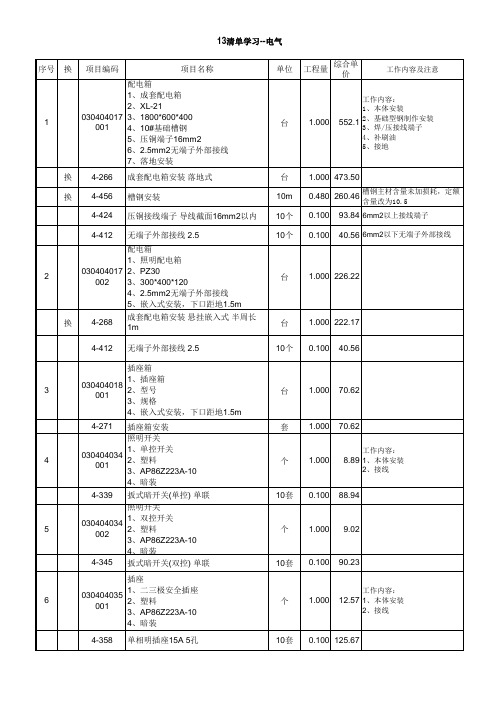

13清单学习-电气
23
030414011 接地装置 001 1、接地极调试 4-1858 接地装置调试 接地网 030414011 接地装置 002 1、接地网调试 4-1857 接地装置调试 6根接地极以内
24
25
配管 1、电线管（薄壁黑铁管） 030411001 2、钢管 001 3、DN20 4、砖混结构暗配 4-1058 砖、混凝土结构暗配 电线管公称直径 20mm以内
m
1.000
1.20
100m单 线
0.010 118.99
33
配线 1、管内穿线 030411004 2、动力线路 002 3、BV-6 4、砖混结构上 5、三线制 4-1387 动力线路(铜芯) 导线截面6mm2以内
m
1.000
0.96
100m单 线
0.010
97.72
34
配线 1、线槽配线 030411004 2、照明线路 003 3、BV-2.5 4、砖混结构上 5、三线制 4-1510 线槽配线 导线截面2.5mm2以内 配线 1、槽板配线 2、照明线路 030411004 3、槽板规格：40*20mm 010 4、BV-2.5 5、砖混结构上 6、三线制 砖、混凝土结构 导线截面2.5mm2以 4-1482 内 三线 吸顶灯 030412001 1、吸顶灯 001 2、1*28W 4-1558 半圆球吸顶灯 灯罩直径300mm以内
m
1.000
15.87
100m
0.010
1586.8 0
31
m
1.000
15.36
10m
0.100 153.70
开挖槽执行电气清单，借给排 水定额
32
配线 1、管内穿线 030411004 2、照明线路 001 3、BV-2.5 4、砖混结构上 5、三线制 4-1359 照明线路 导线截面2.5mm2以内 铜芯
建筑电气施工技术2.2管内穿线
11
• 穿线之前要确定导管内的导线根数和颜色，将导线前端的绝缘层 削去，然后将线芯直接插入带线的盘圈并折回压实，绑扎牢固， 使绑扎处形成一个平滑的锥形过度部位。
4
• （4）当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一 致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用：A相— —黄色、B相——绿色、C相——红色。
• （5）管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40％。
5
• 2. 导线连接要求 • 导线的连接方法有绞接、焊接、压板压接、压线帽压接、套管连接、接线端
14
• （二）绝缘导线的连接 • 当导线不够长或分支路时，需要将导线连接起来。导线与导线间的连接以及
导线与电器间的连接，称为导线的接头。在室内配线工程中应尽量减少导线 接头，并应特别注意接头的质量。因为导线一般发生的故障，多数是发生在 接头上，但必要的连接时不可避免的。为了保证导线接头质量，当设计无特 殊规定时，应采用焊接、压板压接或套管连接。导线连接还应符合下列要求： • （1）接触紧密，使接头处电阻最小； • （2）连接处的机械强度与非连接处相同； • （3）耐腐蚀； • （4）接头处的绝缘强度与非连接处导线绝缘强度相同。
经检查确认，才能穿入电线、电缆。 • 3. 电缆穿管前绝缘测试合格，才能穿入导管； • 4. 电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。
9
管内穿线施工流程如图 2-5 所示。
图 2-5 管内穿线施工工艺流程
十三、配套工程(电气、给排水,暖通)施工方案及方法
十三、配套工程（电气、给排水，暖通）施工方案及方法(一)电气工程1、线管敷设：本工程电气配管采用钢管暗敷。
在配合装修工程的基础上，核对预埋定位的灯头盒、接线盒、开关、插座盒、配电箱、电器配管等的坐标、标高，配电箱、插座盒在土建每层地面标高确定后，墙面厚度已经明确的情况下，按坐标进行固定，箱、盒四周不能空鼓，各路电管按规定进箱、盒，并用锁母丝扣固定，接地良好。
（1）钢管敷设应符合下列规定：①管路的管材、连接套管及盒（箱）应采用统一金属制作；②连接套管的长度不小于管外径的2-3.5倍；管路弯曲时，弧度应均匀，焊缝处于完全外侧。
不应有折皱、凹陷、裂纹、死弯等缺陷，切断口平整、光滑。
管材弯扁程度不应大于管外径的10%。
③管路暗敷设时，其弯曲半径不应小于管外径的6倍，埋入混凝土时，其弯曲半径不应小于管外径的10倍。
④埋入混凝土或墙体时，管路与墙体或混凝土表面净距不应小于15mm。
⑤管路穿越建筑物的沉降缝或伸缩缝处，应装设补偿装置。
焊接钢管应按规定进行防腐处理。
⑥明配管应排列整齐，固定点间距均匀，安装牢固。
（2）管内穿线本工程导线敷设采用穿管方式，管内穿线应符合如下规定：①在电气布线工程中，要保证管内清洁，无积水，污物，保证管内无接头，在箱盒内有适当余量，导线无破损，无扭结，护口齐全，接线时，要用号码管作好记号；导线要连接牢固，包扎严密不伤线芯。
②不同回路、不同电压不得穿入同一根管内。
本工程一般采用多项供电，要求公寓内电线绝缘层颜色选择一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色，相线用：A相---黄色、B相---绿色、C相红色；③区分不同用途，多股线要采用配套的专用线鼻子压接；④配线结束后，进行全面绝缘检查，保证绝缘电阻符合规定要求。
2、灯具安装：本工程灯具采用嵌入式格栅灯、筒灯、射灯、吊链灯、壁灯疏散指示灯等几种情况。
灯具安装应符合下列规定：（1）灯具重量大于3kg时，固定在螺栓或预埋吊钩上；（2）软线吊灯，灯具重量在0.5kg以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；吊灯线应采用双股编织花线，在保险盒内挽保险扣，螺口灯火线应接螺口内顶心上。
江苏省13清单规范与08清单规范安装部分区别
江苏省13清单规范与08清单规范安装部分区别通用安装工程工程量计算规范GB50856-20131、编制工程量清单及预算控制价要把GB50856-2013作为编制依据；2、GB50856-2013与GB50500-2008清单子项的对比表GB50856-2013GB50500-2008子项名称清单编码子项名称清单编码附录A 机械设备安装工程0301 C.1 机械设备安装工程0301附录B 热力设备安装工程0302 C.2 电气设备安装工程0302附录C 静置设备与工艺金属结构制作安装工程0303 C.3 热力设备安装工程0303附录D 电气设备安装工程0304 C.4 炉窑砌筑工程0304附录E 建筑智能化工程0305 C.5 静置设备与工艺金属结构制作安装工程0305附录F 自动化控制仪表安装工程0306 C.6 工业管道工程0306附录G 通风空调工程0307 C.7 消防工程0307附录H 工业管道工程0308 C.8 给排水工程0308附录J 消防工程0309 C.9 通风空调工程0309附录K 给排水工程0310 C.10 自动化控制仪表安装工程0310附录L 通信设备及线路工程0311 C.11 通信设备及线路工程0311附录M 刷油、防腐蚀、绝热工程0312 C.12 建筑智能化系统设备安装工程0312附录N 措施项目0313 C.13 长距离输送管道工程03133、第3.0.3条，同一工程项目的计量单位应该一致。
备注：特别注意是多个单位工程多个工程师参与的项目要保持一致性！4、工程计量时每一项目汇总的有效位数应遵守的规定：以“t”为单位，应该保留小数点后三位数字，第四位小数四舍五入；以“m”、“m2”、“m3”、“kg”为单位，应该保留小数点后二位数字，第三位小数四舍五入；以“台”、“个”、“套”、“根” 、“件”、“组”、“系统”为单位，应该取整数；、管路敷设技术规范高中资料试卷问题，而且可保障各类管路习题到位。
室内配管配线工程施工技术交底
6、进配电箱的平立管应用钢管，在基础回填前予埋完。
7、进入各层分电箱的立管应随砌体施工随安设，在砖墙的留槽应用C20砼补齐，补平。
8、宽度大于30CM的配电箱应加过梁，配电箱不能留在梁下。
9、室内穿线应在室内装饰完成后进行。
10、所用电线的规格应符合设计要求及规范规定，并应有出厂合格证，并应按规定抽样做试验。
交底内容
1、一般住宅工程的电气预埋线管采用PVC管，PVC管的保护层不得小于20mm。
2、主管及埋设在砼内的管应随砌体施工预埋好，其他管线可在主体完成、装饰抹灰之前进行。
3、PVC管接头可采用扩管承插，承插时应涂胶合剂，以防止承插脱落和透水。
4、埋设穿线管时，在砖砌上的水平剔槽长度不大于1m，可采用垂直剔槽，管线走顶棚或地面。
11、不同电压，不同回路的交直流电线，不能穿于同一管内。
12、接地(PE)式接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。
13、电线穿管前应清除管内杂物和积水，立管应有保护措施，不进入接线盒(箱)的垂直管在穿线后应密封。
14、多相供电时(如三相四线)电线的颜色应符合下列规定
17、在接线盒内的接头应搪锡，包扎应用橡胶布和黑胶布。
18、绝缘电阻应测试合格，作好记录，并应签证齐全。
19、安装电工应持证上岗。
地线——黄绿相间色
零线——淡蓝色
相线：A相黄色
B相绿色
C相红色
15、BV型绝缘电线的绝缘层厚度应不小于下表规定。
序号
1
2
3
4
5
6
7
8
9
10
电线芯线标称截面积(mm )
2013安装计算规范宣贯课件解析
13清单操作中需注意的内容
10、新增变频给水设备清单项目。 11、新增稳压给水设备清单项目。 12、新增无负压给水设备清单项目。 13、对于变频给水设备、稳压给水设备及无负压给水设备清单描述时
名称
机械设备 热力设备
静置设备与工艺金属结构
电气设备 建筑智能化 自动化控制
通风空调 工业管道
消防 给排水 通信设备及线路 刷油、防腐、绝热 措施项目
2013安装工程工程量计算规范与08规范的主要 变化
最大变化： 1、顺序变化 2、结构变化 3、有关计量、计价规定的变化 4、项目划分的变化 5、措施项目的变化
13清单操作中需注意的内容
18、新增了凿（压）槽、打洞、管道包封、人孔砌筑、人 孔防水的清单项目。
19、挖土、填土工程执行土建清单项目。 20、开挖路面执行市政清单项目。 21、钢套管执行给排水的清单项目。 22、除锈、刷漆（补刷漆除外）执行刷油防腐清单项目。 23、电视、电话插座、信息插座、网线执行附录E建筑智
2013安装工程工程量计算规范与08规范的主要 变化
项目划分的主要变化
增加新技术、新工艺、新材料的项目 1、附录G通风空调工程增加地下人防设备“人防过滤吸收
器”、“人防超压自动排气阀”、“人防手动密闭阀” 等项目 2、附录H工业管道工程管道材质增加锆及锆合金、镍及镍 合金管道项目。 3、附录J消防工程新增“灭火器”、“消防水炮”、“无 管网气体灭火装置”等项目。 4、附录K给排水、采暖、燃气工程增加医疗气体及附件项 目。
关于卫生间排水管穿楼板设置套管的几点理解
关于卫生间排水管穿楼板设置套管的几点理解根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第3.3.13条规定：管道穿过墙壁和楼板，应设置金属或塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
结合卫生间排水管的施工实际情况，以上的说法其实并不严谨。
首先，规范对于在何种场所使用何种套管没有说明。
卫生间等场所往往集水较多或容易发生集水，而套管仅为一般套管（采用管道制作），其套管本身的防水又如何得到保证呢？值得推敲，同时本条文规定可以用塑料套管，其防水作用就更加值得怀疑了。
如果要设，也必须设置刚性防水套管。
其次，设置套管的管道应该说明为管道的何个部位？是立管、干管、支管？个人理解应为主立管。
如果包括卫生洁具、地漏的接驳支管，按照本条的规范要求：“在卫生间及厨房的套管其顶部应高出装饰地面的50mm”施工，所有的卫生洁具、地漏的接驳支管，将高出成形地面的50mm，势必会严重影响卫生洁具、地漏的使用功能，根本不合理、也不可能。
由于规范的不明确、不合理，设计往往也不会详细说明，造成实际的施工方式也比较混乱，概括起来卫生间排水管穿楼板有两种做法：第一，设置套管（刚性防水套管）；第二，不设置套管，采取预留孔洞的方式。
在实际施工中，不同的人考虑问题的角度不一样，往往采取的做法也不尽相同。
下面，根据我的理解，对这两种做法做一下比较。
第一种做法，除了对规范理解的偏差以外，施工单位往往考虑到刚性防水套管制作安装的费用比较高，存在比较高的利润，以DN100的刚性防水套管为例，按照2003版安装定额，其制作安装合价约为127.53元，而且预埋套管相对而言施工比较简便，因而施工单位往往要求使用刚性防水套管。
分歧管选型
1.3.3 确定室外机容量与位置■ 综合容量配比系数，以系统的最大负荷为标准选择室外机容量，查取相对应的机组型号。
■ 室外机摆放位置应充分考虑以下几个因素：a ．室外机布置在屋顶时，如有墙挡在室外机进风口，则必须在墙上开足够面积的进风口；b ．室外机布置在每层阳台上时，如向上排风，要防止排气短路返回进风口；c ．高层建筑，室外机宜分层设置在各层；室外机可选做高静压的机组，吹出后经百叶片导流应尽量避免引向进风口，更不宜用挡雨百叶(阻力太大)，最好不用向下百叶格栅。
在必须使用格栅时，尽量选用阻力小且保证排风顺排出，前面不用挡板更好；d ．室外机周围应空气流通，室外机基础应做高一些；1.3.4 制冷剂配管设计与计算1.3.4.1 制冷剂配管的设计■ 制冷剂配管设计限制由于系统沿程阻力损失、局部阻力损失，以及机组回油问题的考虑，制冷剂配管长度、室内外机高度差等存在限制，在设计系统时要特别注意，确保系统设计在规定范围内，从而保证空调系统的良好性能。
1.3.2 确定合理的室内外机容量配比系数室内外机的容量配比系数是一个系统内所有室内机额定制冷容量与室外机额定制冷容量的比值。
由于房间的使用功能不同，空调开启时间段不同，并且房间出现最大负荷的时间不同，相同时刻冷量需求不同，从经济性和节能性考虑，需根据系统覆盖的房间的同时使用系数来确定合理的室内外机的容量配比系数。
数码变容量多联机MDS 单冷型最大配比系数为130%，热泵最大为120%。
1.3.1 构建合理的空调系统■ 使用功能、使用时间段不同的房间并入同一个系统，可降低系统的峰值负荷，更加节能；■ 系统同时使用系数最好控制在50%-80%，提高系统的能效比；■ 最大负荷出现时间不同的房间并入同一系统，可有效降低外机容量；■ 室内设计条件不同的需设计不同的空调系统；■室内机数量不能超过室外机所允许连接的最大室内机数量；等效长度=实际管长度x 各弯头的等效长度+存油弯数量x各存油弯的等效长度1.3.4.2 配管尺寸计算数码变容量多联机的管道系统中，连接铜管分为主配管和支配管。
