fir滤波器开题报告

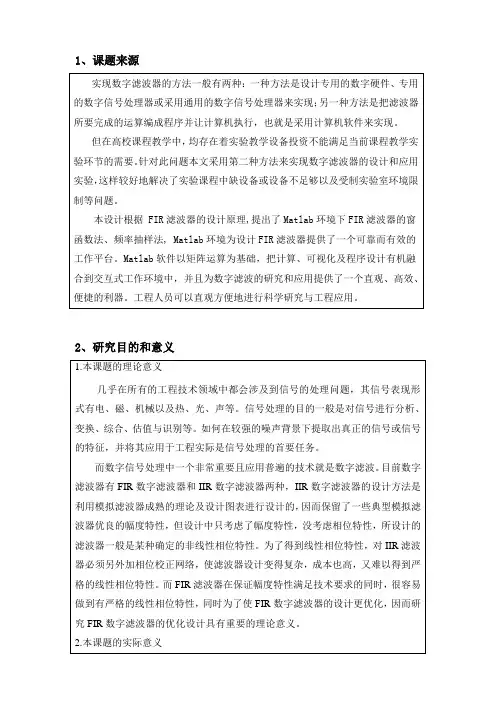

基于Matlab的FIR数字滤波器仿真设计开题报告一课题来源及研究的目的和意义

数字滤波器是数字信号处理中的重要组成部分。数字滤波器分为有限脉冲响应数字滤波器(FIR)和无限脉冲响应数字滤波器(IIR)。介绍了利用窗函数设计FIR滤波器的方法，即根据给定的滤波器技术指标，确定有限长单位脉冲序列，通过选择滤波器的长度和窗函数，使其具有最窄宽度的主瓣和最小的旁瓣。并举例用MATLAB进行实现和仿真，指出基于Matlab 环境下进行数字滤波器的设计简便易行。

FIR滤波器设计主要是采用窗函数法、频率采样法、等波纹法分别设计各型FIR滤波器来对叠加噪声前后的语音信号进行滤波处理。有其绘出滤波器的频域响应，绘出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号的变化；在相同的性能指标下比较各方法的滤波效果，并从理论上进行分析。

二任务要求及实现预期目标的可行性分析

FIR滤波器很容易获得严格的线性相位特性，避免被处理信号产生相位失真。线性相位体现在时域中仅仅是h(n)在时间上的延迟，这个特点在图像信号处理、数据传输等波形传递系统中是非常重要的。此外，它不会发生阻塞现象，能够避免强信号淹没弱信号，因此它特别适合处理信号强弱悬殊的情况。其主要的不足之处是，其较好的性能是以较高的阶数为代价换来的。因此，在保证相同性能的前提下，努力降低其阶数是F IR数字滤波器设计的重要因素之一。

FIR数字滤波器由于设计灵活，滤波效果好以及过渡带宽易控制，因此在数字信号处理领域得到了广泛的应用。FIR数字滤波器的设计方法有窗函数法、频率采样法和等波纹最佳一致逼近法。窗函数法设计FIR数字滤波器是傅里叶变换的典型运用，而频率采样法设计的指导思想是频域采样定理及内插公式，等波纹最佳一致逼近法和其他的设计法相比，其优点是：设计指标相同时，使滤波器的阶数最低；阶数相同时，使通带最平坦，阻带最小衰减最大，通带和阻带均为等波纹形式，最适合设计片段常数特性的滤波器。

三重点研究多的问题及解决思路

滤波器的设计问题实质上是确定能满足所要求的转移序列或脉冲相应的常熟问题，设计方法主要有窗函数法、频率采样法、或等波纹最佳逼近法等。利用这些方法对滤波器进行性能分析及比较。需要强调的是，频率采样法是从频域出发直接设计滤波器的，而窗函数法是从时域出发设计滤波器的，这几种设计方法各有优缺点。

窗函数法设计FIR数字滤波器是傅里叶变换的典型运用，而频率采样法设计的指导思想是频域采样定理及内插公式，其阻带衰减的改善是通过增加过渡采样点实现的，同时为保证过渡带宽的不变，滤波器的采样点数也要相应增加，计算复杂度也随之成倍增加，这就要求在用频率采样法设计FIR滤波器时，要综合考虑阻带衰减和滤波器长度的要求，从而达到设计的最优化。

四所需要的工作条件及解决办法

用MATLAB进行实现和仿真比较窗函数法，频率采样法，等波纹设计法设计滤波器，并对其性能进行分析比较。Simulink是MATLAB里面的重要工具箱之一，其主要功能是实现系统建模、仿真与分析，从而可以在实际系统制作出来之前，预先对系统进行仿真与分析，并可以对系统做适当的实时修正或者按照仿真的最佳效果来调试。

MATLAB为用户提供了一种综合、简便的图形用户工具——FDATooJ滤波器设计分析工具箱，它涵盖了信号处理工具箱中所有的滤波器设计方法。利用这个工具可以使复杂的滤波器最佳设计方法变得简单，只需在FDATool图形工具里选择相应的滤波器设计方法，并填人滤波器设计指标，即可生成所需的滤波器频率响应特性。

4。1 窗函数设计法

窗函数法是从时域进行设计，而频率采样法是从频域进行设计。窗函数法由于简单、物理意义清晰，因而得到了较为广泛的应用。窗函数的理论根据窗函数设计滤波器的基本思想，就是根据给定的滤波器技术指标，选择滤波器的阶数N和合适窗函数的选择一般要满足以下三个条件：(1)具有较低的旁瓣幅度，尤其是第一旁瓣幅度。(2)旁瓣幅度下降速度要快，以利于增加阻带衰减。(3)主瓣宽度要窄，以获得较陡的过渡带。

M at lab提供了boxcar矩形窗函数，triang三角窗函数，hamming海明窗函数，hanning 汉宁窗函数，kaiser凯泽窗函数，Blackman布拉克曼窗函数(k=3),Blackmanh arris布拉克曼窗函数(k=4)等。在设计滤波器之前，应该先根据具体的工程应用确定滤波器的技术指标。在大多数实际应用中，数字滤波器常常被用来实现选频操作，所以指标的形式一般为在频域中以分贝值给出的相对幅度响应和相位响应。

4。2 频率采样法设计

探讨用频率采样法设计FIR数字滤波器的相关问题，主要包括设计原理、性能分析、线

频率采样法是一种有效的FIR滤波器设计方法，利用频率采样法可以设计任意频率响应特性的数字滤波器。在采用频率采样法设计FIR滤波器时，适当选取过渡带采样点的采样值能在频率采样点数与过渡带频率采样点数选定的条件下得到阻带最小衰减的最大值。

频率采样法的FIR滤波器设计过程针对频率采样法的FIR滤波器设计方式多种多样，但总的设计原则应遵循如下步骤：

制定目标滤波器的理想的或者期望的频率响应H(k)、阻带最小衰减s和截止频率wc。

确定理想频率响应的采样点数N、过渡带采样点数M、通带中采样点数BW，过渡带频率采样值T i(i=1，2，。。。，M)。

(c)用合适的公式计算滤波器的冲激响应。

频率采样法是一种有效的FIR滤波器设计方法，利用频率采样法可以设计任意频率响应特性的数字滤波器。我们针对该方法的设计特性，对其设计过程进行了总结并论述了特定参数的设计范围，并在MAT LAB环境下，完成了一个FIR滤波器设计与仿真过程。仿真结果表明适当选取过渡带采样点的采样值，能在频率采样点个数N、过渡带频率采样点个数M 一定的情况下得到阻带最小衰减αs的最大值。

4。3 等波纹最佳一致逼近法(Parks-McClellan最优法)

FIR滤波器最常采用的是窗函数法，但基于窗函数的所有FIR滤波器仿真都有一个共同特征，就是通带和阻带中的波纹在整个频带上都不是常数。这就暗示了滤波器已经超过了对通带和阻带的规格。于是产生了这样的问题：是否可能设计一个在通带和阻带中波纹更为稳定的FIR滤波器，以及哪种方法获得的滤波器长度较短?等波纹最佳一致逼近法和其他的

设计法相比，其优点是：设计指标相同时，使滤波器的阶数最低；阶数相同时，使通带最平坦，阻带最小衰减最大，通带和阻带均为等波纹形式，最适合设计片段常数特性的滤波器。

如等波纹最佳一致逼近法在MTALAB环境下相关函数调用格式：

①b=remez(N，f，m，w，ftype)b为滤波器系数向量。f为频率点向量。m为幅度值向量。w为加权向量，其长度为f的一半。ftype用于指定滤波器类型。w和ftype可默认。

②[N，fo，mo，w]=remezord(f，m，dev，Fs)remezord函数用于估算FIR滤波器的等波纹最佳一致逼近设计的最低阶数N，可以使滤波器在满足指标的前提下造价最低。其返回值为remez函数使用。f和m同上，但f可以是模拟频率或归一化数字频率，以0开始，以Fs/2结束。Fs为采样频率，省略时默认为2Hz。dev为个逼近频段允许的幅频响应偏差。

五工作方案及进度计划

FIR数字滤波器在数字信号处理领域有非常重要的地位，应用MATLAB语言设计FIR 数字滤波器，可节省大量的编程时间，提高编程效率，还可根据设计要求随时改变参数，以使滤波器达到最优化。用MATLAB进行实现和仿真来比较窗函数法，频率采样法，等波纹设计法设计滤波器的性能。

1 确定指标。在设计一个滤波器之前，必须首先确定一些技术指标。这些技术指标需要来制定。在很多实际应用中，例如语音或音频信号处理中，数字滤波器常用来实现选频操作。因此，指标的形式一般确定为频域中幅度和相位的响应。

2 逼近。确定了滤波器的技术指标后，就可以利用数学和滤波器的滤波原理提出一个滤波器模型来逼近给定的目标。这一步是滤波器设计的所要研究的主要问题，是整个设计过程的重中之重。

3 软件实现。上两步的结果是得到以差分或系统函数或冲激响应描述的滤波器，根据这个描述在计算机上用软件实现。

六小结

FIR滤波器由于采用非递归结构，因此系统始终是稳定的，容易设计成满足特殊频率特性形状要求的滤波器。FIR滤波器在保证幅度特性的同时，很容易做到严格的线性相位特性。在数字滤波器中，FIR滤波器的最主要特点是没有反馈回路，故不存在不稳定的问题；同时，在幅度特性可以任意设置的同时，保证了精确的线性相位。稳定和线性相位是FIR滤波器的突出优点。

参考文献

[1]徐远泽,戴立新,高晓蓉,等.F IR滤波器的FPG A实现方法

[2].现代电子技术,2010,33(22):64-65.

[3]周学军.基于M atlab的模拟滤波器设计与仿真[J].现代电子技术,2010,33(8):62-66.

[4]黄宗卫.基于M atlab的数字滤波器的设计[J].舰船电子对抗,2011,34(1):116-120.

[5]胡紫英,周维龙,聂辉.基于So PC的FIR滤波器设计与实现

[6].现代电子技术,2010,33(12):72-74.

[7]林爱英,谷小青,郑宝国.用频率采样法设计FIR滤波器

[8].现代电子技术,2010,33(17):85-87.

[9]郭巧惠.心电信号处理滤波器的设计[J].自动化技术与应用,2006,25(3):60-61.

[10]陈怀琛.MA TLAB及在电子信息课程中的应用（第三版）[M].电子工业出版社，2006.3.

[11]丁玉美.数字信号处理（第二版）[M].西安：西安电子科技大学出版社，2000.12.

[12]胡广书．数字信号处理一理论、算法与实现[M]．北京：清华大学出版社.2003．

[13]程佩青．数字信号处理教程[M]．第2版．北京：清华大学出版社.2002．

[14]楼顺天，李博菡．基于MA TLAB的系统分析与设计[M]．北京：西安电子科技大学出版社.1998．

[15]倪养华，王董玮．数字信号处理一原理与实现[M]．上海：上海交通大学出版社.1997.

[16]丁玉美，高西全．数字信号处理(第二版)[M]．西安：西安电子科技大学出版社.2000．
