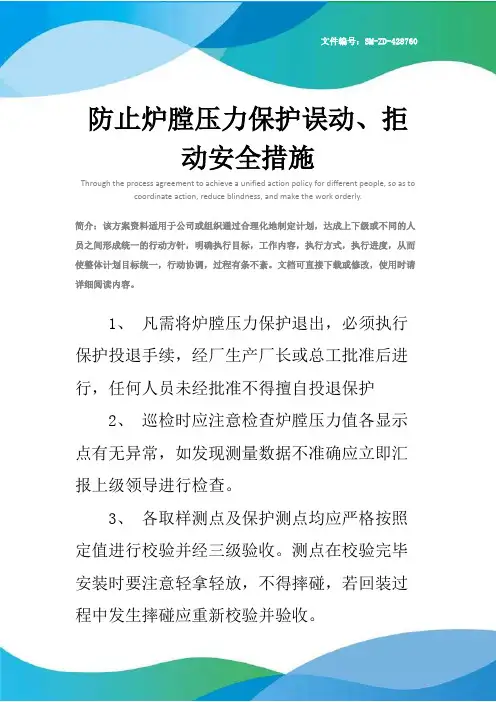

防止炉膛压力保护误动、拒动安全措施(新编版)
防止炉膛压力保护误动、拒动安全措施
防止炉膛压力保护误动、拒
动安全措施
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
1、凡需将炉膛压力保护退出，必须执行保护投退手续，经厂生产厂长或总工批准后进行，任何人员未经批准不得擅自投退保护
2、巡检时应注意检查炉膛压力值各显示点有无异常，如发现测量数据不准确应立即汇报上级领导进行检查。
3、各取样测点及保护测点均应严格按照定值进行校验并经三级验收。
测点在校验完毕安装时要注意轻拿轻放，不得摔碰，若回装过程中发生摔碰应重新校验并验收。
4、巡检时应检查测点取样软管有无弯折断裂的情况，若有应及时处理。
5、炉膛压力取样管路每两个月进行一次吹扫疏通，保持管路畅通。
6、机组检修时应对信号电缆进行检查，由于电缆敷设在炉本体附近，除去电缆绝缘检测外，还应就地检查电缆槽盒中的信号电缆外观有无老化、脆硬，对于有老化迹象的电缆应重新敷设，程度轻的应做防护处理。
这里填写您的企业名字
Name of an enterprise。
防止炉膛压力保护误动、拒动安全措施
防止炉膛压力保护误动、拒动安全措施炉膛压力保护是一种保护炉膛和炉膛附件的重要安全措施。
但若炉膛压力保护装置出现误动或者拒动的情况，可能会导致炉膛失控，引发事故。
因此，在使用炉膛压力保护装置时，应采取一些必要的预防措施，以确保安全生产。
炉膛压力保护装置的作用炉膛压力保护装置（以下简称保护装置）是一种常见的炉膛安全装置。
当炉膛内压力超过设定值时，保护装置会发出信号，停机或减负载，以保护炉膛和炉膛附件的安全。
保护装置种类繁多，如压缩空气保护、电子保护、液压保护等等，具体型号根据炉子设备的不同而不同。
炉膛压力保护装置的误动在生产过程中，有时会出现保护装置误动的现象。
保护装置误动就是在炉膛内压力未达到保护装置设定值时，保护装置就发出停机或减负载信号的现象。
这种误动往往是由以下原因引起的：炉膛密闭不完整，烟气泄露过多烟气泄露过多也就意味着燃料的利用率下降，因此，有一些炉子在运行中为了增加燃烧效率而需施加一定的压力，以确保充分燃烧。
这时，如果炉膛密闭不完整，会造成热风和烟气的大量泄露，从而导致炉膛压力保护装置误动。
保护装置故障保护装置是一种机械电器设备，其本身存在故障或损坏的情况。
若保护装置内部元件损坏，或者故障导致其无法正常运行，则会误动或拒动。
操作失误有时，保护装置误动是由于操作人员的不慎所致。
例如，将保护装置误设定、传感器发生损坏，或者保护装置内部的连接线路也经常会被错误地连接。
炉膛压力保护装置的拒动保护装置的拒动是指在炉膛内压力超出设定值，但保护装置未发出任何响应的现象。
这种情况也存在以下原因：保护装置的设定值不合理保护装置的设定值根据炉子的不同而不同，如果设定值不合理，不能及时响应压力变化，就会出现拒动的情况。
接线错误保护装置内部的线路连接错误，如接线脱落、接错线路等等，也会导致保护装置拒动。
保护装置附件出现故障保护装置附件通常包括传感器、控制器等配件。
这些配件如果出现故障，就会导致保护装置拒动。
预防措施为了避免炉膛压力保护装置误动和拒动的情况，可以采取以下预防措施：加强设备维护保护装置是一种关键设备，其维护和保养至关重要。
锅炉控制安全门拒动预案
一、预案目的为保障锅炉运行安全，防止因控制安全门拒动引发的安全事故，确保人员生命财产安全，特制定本预案。
二、适用范围本预案适用于我公司所有锅炉设备在运行过程中，因控制安全门拒动而引发的安全事故的应急处理。
三、预案组织机构及职责1. 应急指挥部由公司总经理担任总指挥，各部门负责人为成员，负责全面指挥、协调应急工作。
2. 应急救援组由安全环保部、设备管理部、生产技术部等部门人员组成，负责事故现场救援、应急处置和事故调查。
3. 通讯联络组由行政办公室人员组成，负责与应急指挥部、应急救援组、相关部门及外部救援力量保持通讯畅通。
4. 医疗救护组由公司医务室人员组成，负责事故现场受伤人员的救护工作。
四、应急处置措施1. 发现控制安全门拒动后，立即停止锅炉运行，切断电源，确保现场安全。
2. 立即启动应急预案，通知应急指挥部，启动应急响应。
3. 应急救援组迅速赶赴现场，检查事故原因，采取有效措施排除故障。
4. 通讯联络组及时向应急指挥部汇报事故情况，确保信息畅通。
5. 医疗救护组对受伤人员进行现场救护，必要时将其送往医院治疗。
6. 采取隔离措施，防止事故扩大，确保现场安全。
7. 对事故原因进行调查，查明原因后，及时进行整改，防止类似事故再次发生。
五、应急响应程序1. 发现控制安全门拒动后，立即停止锅炉运行，切断电源。
2. 立即通知应急指挥部，启动应急响应。
3. 应急指挥部根据事故情况，决定是否启动应急预案。
4. 应急救援组、通讯联络组、医疗救护组按照预案要求，迅速开展救援工作。
5. 事故处理结束后，应急指挥部组织相关部门对事故原因进行调查，查明原因后，及时进行整改。
六、预案培训与演练1. 公司定期组织应急人员进行预案培训，提高应急处置能力。
2. 定期开展应急演练，检验预案的有效性和可操作性。
3. 对演练过程中发现的问题，及时进行整改，完善预案。
七、预案修订本预案根据实际情况进行修订，经公司总经理批准后实施。
修订后的预案报相关部门备案。
32 浅谈炉膛压力正确动作控制措施
炉膛压力正确动作控制措施分析向丽晖（中电国华电力股份有限公司北京热电分公司）摘要锅炉炉膛压力保护是防止炉膛灭火和爆炸易实现的最简单的手段之一，通过从炉膛压力取样、动作可能因素及设备管理方面进行分析，提出了改进防范措施，进一步提高了炉膛压力动作的正确性。
关键词炉膛压力取样保护措施0 引言锅炉炉膛压力保护是防止炉膛灭火和爆炸易实现的最简单的手段之一，炉膛压力保护、控制在锅炉安全监控系统中重要的监控点。
中电国华北京热电分公司安装四台哈尔滨锅炉厂生产FG-410/9.8-YM1型，为高温高压锅炉。
每台锅炉设有八个取样点，两种测量方式，分别为炉膛压力开关和压力变送器，它们为锅炉炉膛安全监视提供监视、保护手段。
中电国华北京热电分公司锅炉炉膛压力两种测量方式，压力变送器测量的数据提供给炉膛压力调节回路参与调节，压力开关进入保护回路作为锅炉保护对象。
压力变送器取样为五个取样点，三个压力信号（PT17、18、19）分别进入DCS控制系统，另两点压力信号送入热控盘作为DCS系统失灵后的后备监视点。
PT17和PT18取平均值参与调节，使得炉膛压力维持在-60～-70Pa范围内，PT19与PT17、18构成三取二保护作为六送风机跳闸保护。
台压力开关其中三台作为炉膛压力高保护信号另外三台作为炉膛压力低保护信号。
三个炉膛压力高保护信号分别进入同一机柜不同层的三块输入模件（针对输入模件为一取一信号），通过通讯方式进入三块控制模件实现逻辑三取二，达到动作值后输出跳闸指令信号。
指令信号通过硬接线将进入到继电器搭接图1：DCS三取二保护逻辑的三取二跳闸回路，最终实现锅炉跳闸（见图1）。
DCS 系统无论是从软件还是硬件都实现了三取二的功能，但在布置取样点时未能充分考虑三取二的功能，如高低压力保护取在同一点。
1炉膛压力原设计方案炉膛压力取样点安装位置距离顶蓬约 2m ，炉前墙有两点取样点，为此烟气流 动对炉膛压力影响较大，特别是前墙两个 测点与侧墙测点相比测量数据反应速度慢， 正常运行时有30-40Pa 的偏差，当炉膛压 力出现扰动时该问题更加突出，偏差能够 达到500-600Pa 。
热工保护拒动、误动原因分析及防范措施
热工保护拒动、误动原因分析及防范措施摘要：热工保护系统是火力发电厂一个十分重要的、不可缺少的组成部分，对提高机组主辅设备的可靠性和安全性具有十分重要的作用。
本文就火力发电厂热工保护时常会发生的误动、拒动情况进行了原因分析，并根据生产经验总结出一些解决对策，对提高热工保护的可靠性，维持机组的安全运行提供参考。
关键词：火力发电厂；热工保护；误动；拒动；措施0 前言热控保护系统是火力发电厂一个十分重要的、不可缺少的组成部分，对提高机组主辅设备的可靠性和安全性具有十分重要的作用。
在主、辅设备发生某些可能引发严重后果的故障时，及时采取相应的措施加以保护，从而软化故障，停机待修，避免发生重大的设备损坏和人身伤亡事故。
但在主辅设备正常运行时，保护系统因自身故障而引起动作，造成主辅设备停运，称为保护误动，并因此造成不必要的经济损失；在主辅设备发生故障时，保护系统也发生故障而不动作，称为保护拒动，并因此造成事故的不可避免和扩大。
随着DCS控制系统的成熟发展，热工自动化程度越来越高，凭借其巨大的优越性，使机组的可靠性、安全性、经济性运行得到了很大的提高。
但热工保护误动和拒动的情况还时有发生。
如何防止DCS系统失灵和热工保护误动、拒动成为火力发电厂日益关注的焦点。
1 热工保护误动、拒动原因分类及分析1.1 DCS软、硬件故障主要原因是信号处理卡、输入输出模块、网络通讯等故障引起。
如我厂三期#5机组（ABB Symphony 控制系统）就曾因为环路通讯故障造成机组跳闸。
经查原因为环网通讯同轴电缆接地导致通讯闭塞。
1.2 热控元件故障因热工元件故障（包括温度、压力、液位、流量、阀门位置元件、电磁阀等）误发信号而造成的主机、辅机保护误动、拒动占的比例也比较大，有些电厂因热工元件故障引起热工保护误动、拒动甚至占到了一半。
主要原因是元件老化和质量不可靠，单元件工作，无冗余设置和识别。
1.3 采样信号不满足要求造成的误动或拒动在这一类误动或拒动中，主要发生在汽包水位保护、炉膛压力保护、真空保护、润滑油压保护等需要三选二保护。
电厂煤场安全事故案例
电厂煤场安全事故案例案例1.某公司炉跳机保护信号冗余度不足，诱发机组跳闸。
2014年7月9日，西南某公司#32机组ETS保护动作，首出故障原因是‘MFT动作’；但DCS系统检查不到MFT动作信号，MFT发送到ETS系统的信号回路绝缘完好。
原因分析：锅炉MFT跳闸回路发送到汽轮机保护ETS系统的动断触点信号仅有一路，冗余度不足；MFT动作继电器辅助触点、硬接线回路、信号输入I/O通道等均有可能故障或受外界影响误发信号，引发‘炉跳机’保护动作。
暴露问题：（1）部分主要保护按照‘宁误动，不拒动’原则设计，保护信号冗余度不足，可靠性较低。
该保护设计不满足《防止电力生产事故的二十五项重点要求》（国能安全【2014】161 号）第9.4.3条‘所有重要的主、辅机保护都应采取“三取二”逻辑判断方式，保护信号影遵循从取样点到输入模件全程相对独立的原则，缺应系统原因侧点数不够，应有防保护误动措施’的要求。
（2）对不满足条件的重要保护的整改不及时。
防范措施：（1）根据《火力发电厂热工自动化系统可靠性评估技术导则》（DL/T 261-2012）第6.2.3.4条要求，MFT继电器应送出三路动断触点至ETS装置，在ETS内进行三取二逻辑判断后跳闸；三保护信号从取样到I/O数据采集，应全程保持独立性。
（2）对原安装设计设备回路进行检查，必要时更换继电器及其信号传输回路。
（3）严格把关设计、安装过程。
案例2.炉膛压力取样防堵装置堵塞，炉膛压力保护误动2013年12月05日，某公司#5机组炉膛压力高高1、炉膛压力高高2开关动作，保护误动，锅炉MFT。
原因分析：1.事故后检查发现，炉膛压力高高1、炉膛压力高高2压力开关位于蒸汽吹灰枪附近，受水汽影响非常严重，且两个测点取样管严重堵塞。
一般，压力取样装置安装在烟气流动线路的外侧，远离蒸汽吹灰枪，接近炉膛顶部。
2.炉膛压力防堵装置内没有防堵结构，是空罐子，防堵效果很差。
事情的发生可能是由于热态的焦或灰堵住取样口，并对取样系统内的空气进行加热，导致压力迅速升高，保护误动。
防止炉膛压力保护误动拒动安全措施
防止炉膛压力保护误动拒动安全措施对于工业生产中的炉膛，防止炉膛压力保护误动拒动是一项非常重要的安全措施。
炉膛的压力保护系统能够保障炉膛运行时的安全，但如果出现误动或拒动，就会给生产带来很大的困扰和安全隐患。
因此，采取一些有效的防范措施，能够避免误动和拒动的情况发生。
1. 合理设计炉膛保护系统首先，我们需要从源头上，也就是设计阶段上，来防止炉膛压力保护误动拒动。
在设计炉膛保护系统时，我们需要根据实际的生产情况，对压力保护系统进行科学合理的设计。
这样才能够确保该系统在运行过程中的准确性和可靠性，同时尽可能减少误动和拒动的出现。
2. 确保炉膛进口和出口的畅通其次，我们需要确保炉膛进口和出口的畅通。
由于炉膛压力保护系统是通过传感器来检测炉膛内部的压力值，从而实现保护炉膛的，如果炉膛进口和出口存在堵塞的情况，就会导致传感器检测的压力值不准确。
在这种情况下，压力保护系统容易误动或拒动。
因此，我们需要定期检查炉膛进口和出口是否畅通，并在发现问题时及时加以解决。
3. 定期维护和清洁压力传感器除了炉膛进口和出口畅通的重要性，还需要定期维护和清洁压力传感器。
由于压力传感器经常暴露在高温和高压环境中，容易受到炉膛灰尘的侵蚀和损坏。
在传感器受到损坏或者污垢堆积的情况下，就容易出现误动和拒动的现象。
因此，我们需要定期对压力传感器进行维护和清洁，检查其是否正常工作。
4. 进行定期的人工检测此外，进行定期的人工检测也是一个重要的防措施。
在运行过程中，我们需要通过人工观察炉膛的工作情况，检查其是否存在异常。
如果发现异常，及时采取措施，防止误动和拒动的发生。
5. 压力保护系统的升级换代最后，不断升级换代压力保护系统也是一个有效的安全措施。
随着技术的不断发展和生产环境的不断变化，旧的压力保护系统可能存在一些先天性缺陷，难以适应新的生产环境的需求。
因此，我们需要不断升级换代压力保护系统，导入新的技术和设备，以提高炉膛压力保护系统的准确性和可靠性。
防止炉膛压力保护误动、拒动安全措施
防止炉膛压力保护误操作、拒动安全措施
1、凡需将炉膛压力保护退出，必须执行保护投退手续，经厂生产厂长或总工批准后进行，未经批准，任何人不得打开或关闭保护装置
2、巡检时应注意检查炉膛压力值各显示点有无异常，如果发现测量数据不准确，应立即报告上级领导检查。
3、所有采样测点和保护测点应严格按照定值进行校准，并进行三级验收。
测点在校验完毕安装时要注意轻拿轻放，不得摔碰，若回装过程中发生摔碰应重新校验并验收。
4、巡检时，检查测点取样软管是否弯曲或断裂，若有应及时处理。
5、炉膛压力取样管道应每两个月进行一次吹扫和疏通，保持管路畅通。
6、机组检修时应对信号电缆进行检查，由于电缆敷设在炉本体附近，除去电缆绝缘检测外，电缆槽盒内的信号电缆也应进行局部老化检查、脆硬，对于有老化迹象的电缆应重新敷设，程度轻的应做防护处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
防止炉膛压力保护误动、拒动安
全措施(新编版)
防止炉膛压力保护误动、拒动安全措施(新编
版)
导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
1、凡需将炉膛压力保护退出，必须执行保护投退手续，经厂生产厂长或总工批准后进行，任何人员未经批准不得擅自投退保护
2、巡检时应注意检查炉膛压力值各显示点有无异常，如发现测量数据不准确应立即汇报上级领导进行检查。
3、各取样测点及保护测点均应严格按照定值进行校验并经三级验收。
测点在校验完毕安装时要注意轻拿轻放，不得摔碰，若回装过程中发生摔碰应重新校验并验收。
4、巡检时应检查测点取样软管有无弯折断裂的情况，若有应及时处理。
5、炉膛压力取样管路每两个月进行一次吹扫疏通，保持管路畅通。
6、机组检修时应对信号电缆进行检查，由于电缆敷设在炉本体附近，除去电缆绝缘检测外，还应就地检查电缆槽盒中的信号电缆外观有无老化、脆硬，对于有老化迹象的电缆应重新敷设，程度轻的应做
防护处理。
