机器人控制系统随着科技的不断进步，机器人的应用越来越广泛，机器人控制系统成为了机器人技术中的重要一部分。
机器人控制系统是指通过集成电路、计算机和传感器等元器件，对机器人进行指令控制和数据处理的系统。
机器人控制系统的性能对机器人的行为、运动控制、感知和决策等方面均有重要影响，因此掌握机器人控制系统的原理和设计方法具有重要的意义。
本文将介绍机器人控制系统的基本原理、类型、结构组成和设计方法等方面的内容。
一、机器人控制系统的基本原理机器人控制系统的基本原理是通过计算机程序来控制机器人的动作和行为。
计算机程序是指由一系列指令组成的程序，可以实现对机器人的控制。
机器人控制系统中的传感器能够感知机器人的状态，将感知到的信息通过接口传输到计算机上，计算机将收到的信息进行处理，再将结果下达给执行器控制机器人的动作。
例如，可以通过编程实现机器人路径规划、障碍检测、姿态调整等动作。
二、机器人控制系统的类型根据机器人的应用场景和控制方式的不同，机器人控制系统可以分为三种类型：开环控制系统、闭环控制系统和开环闭环控制系统。
1、开环控制系统：又称为无反馈控制系统，其控制方式是将预设的控制命令发送到机器人，机器人按照预设的控制命令执行动作。
开环控制系统没有反馈传感器，不能感知机器人的状态，无法对机器人进行实时的调整和控制。
2、闭环控制系统：又称为反馈控制系统，它是在开环控制系统的基础上增加了反馈传感器，能够感知机器人的状态，将反馈信息传输到计算机中，计算机将根据反馈信息进行调整控制。
闭环控制系统可以提高机器人的精确度和稳定性。
3、开环闭环控制系统：开环闭环控制系统是将开环控制和闭环控制结合起来的一种控制方式，可以在需要高精度和稳定性控制时选择闭环控制，而不需要高精度和稳定性控制时选择开环控制，从而兼顾控制精度和效率。
三、机器人控制系统的结构组成机器人控制系统一般由传感器、执行器、控制器和通信接口等四个部分组成。
1、传感器：感知机器人的状态和环境，例如激光雷达、视觉传感器、力传感器等。
《机器人的控制系统》课件
自主导航
通过路径规划和导航算法，实现无人机的自主飞行和自动巡航。
THANKS
功能
机器人控制系统的主要功能包括感知 、决策、执行和反馈，使机器人能够 自主或半自主地完成复杂任务。
机器人控制系统的组成与分类
组成
机器人控制系统通常由感知系统、决策系统、执行系统和反馈系统等组成。
分类
根据控制方式和结构，机器人控制系统可分为集中式、分布式和混合式控制系 统。
机器人控制系统的历史与发展
历史
机器人控制系统的发展可以追溯到20世纪50年代，随着计算 机技术、传感器技术和算法的发展，机器人控制系统的性能 和功能不断得到提升。
发展
未来机器人控制系统的发展将更加注重智能化、自主化和协 同化，同时随着技术的进步，机器人控制系统将更加广泛地 应用于各个领域。
02
机器人感知系统
感知系统的组成与功能
《机器人的控制系统》ppt课件
$number {01}
目录
• 机器人控制系统概述 • 机器人感知系统 • 机器人运动控制系统 • 机器人智能决策系统 • 机器人控制系统实例分析
01
机器人控制系统概述
机器人控制系统的定义与功能
定义
机器人控制系统是用于指导机器人完 成预设任务的一系列软硬件设备和算 法。
组成
智能决策系统由感知、决策和执行三个部分 组成。感知部分负责收集环境信息，决策部 分根据感知信息进行决策，执行部分则根据 决策结果控制机器人行动。
功能
智能决策系统的主要功能是使机器人能够自 主地适应环境变化，进行有效的任务规划和 行动决策，提高机器人的自主性和智能化水 平。
决策算法与实现
决策算法
感知系统的组成
机器人的控制系统和编程方法
机器人的控制系统和编程方法随着科技的不断进步，机器人已经越来越多地进入了我们的日常生活中。
无论是在工业、医疗还是家庭等方面，机器人都得到了广泛的应用。
而机器人的控制系统和编程方法，是机器人能够完成各种任务的关键之一。
一、机器人控制系统机器人控制系统包括硬件和软件两个方面的内容，其中硬件主要包括机器人的感知器、执行器和控制器等，而软件则主要是机器人的控制程序。
下面将分别来介绍机器人控制系统的这两个方面。
1.机器人硬件机器人的感知系统主要有如下几种：①视觉系统：用于识别、追踪、定位和测量机器人工作环境中的物体和场景。
视觉系统的核心是成像、处理和识别算法。
②激光雷达系统：用于测量环境中的距离和深度信息，因此是建图和导航中最常用的传感器之一。
③力传感器：用于监测机器人的作用力和受力信息，如力传感器通常被安装在机器人手臂末端上，能够将末端对物体的作用力转换成电信号输出。
④惯性传感器：用于检测机器人的角度和加速度，能够为机器人提供姿态信息。
机器人的执行器包括电机、液压缸等，它们根据控制器的命令完成各项任务。
机器人的控制器则是整个控制系统的核心，它通过各种接口和传感器交换信息，处理数据，控制执行器完成各种任务。
常见的机器人控制器包括PLC、DSP控制器和Motion Controller等。
2.机器人软件机器人的软件主要包括控制程序和运行环境两个层次。
控制程序是机器人的脑部，它通过编程语言控制机器人的执行器完成各种任务。
控制程序中包含机器人的移动方式、感知方式、运动规划方式等内容。
其中，机器人的运动规划是控制程序中最为重要的一部分，它是指在有限时间内到达指定目标点的机器人轨迹的计算和规划。
机器人运动规划主要有以下几种方式：①解析法：即根据已知目标点和机器人的几何关系，通过解方程计算出机器人的轨迹。
②优化法：通过优化算法寻找最优的机器人轨迹。
③仿真法：在计算机的三维虚拟环境中进行机器人移动和轨迹规划的仿真。
运行环境则是机器人运行控制程序的环境，主要包括操作系统、编译器、库文件等。

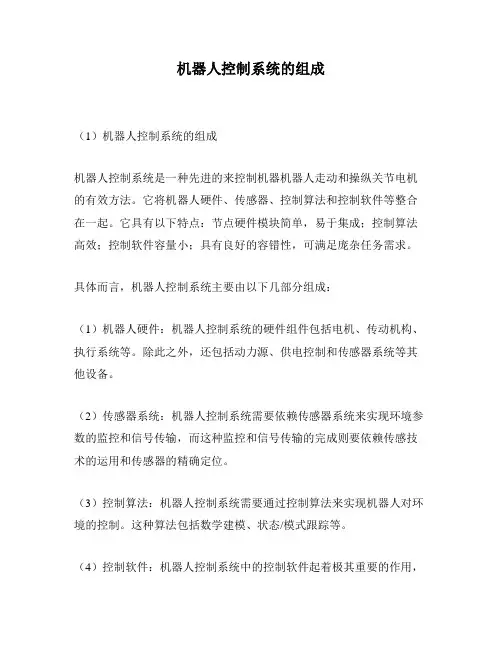

机器人控制系统的组成
机器人控制系统的组成
（1）机器人控制系统的组成
机器人控制系统是一种先进的来控制机器机器人走动和操纵关节电机的有效方法。
它将机器人硬件、传感器、控制算法和控制软件等整合在一起。
它具有以下特点：节点硬件模块简单，易于集成；控制算法高效；控制软件容量小；具有良好的容错性，可满足庞杂任务需求。
具体而言，机器人控制系统主要由以下几部分组成：
（1）机器人硬件：机器人控制系统的硬件组件包括电机、传动机构、执行系统等。
除此之外，还包括动力源、供电控制和传感器系统等其他设备。
（2）传感器系统：机器人控制系统需要依赖传感器系统来实现环境参数的监控和信号传输，而这种监控和信号传输的完成则要依赖传感技术的运用和传感器的精确定位。
（3）控制算法：机器人控制系统需要通过控制算法来实现机器人对环境的控制。
这种算法包括数学建模、状态/模式跟踪等。
（4）控制软件：机器人控制系统中的控制软件起着极其重要的作用，
它负责将传感器所捕捉到的环境参数数据传递给控制算法，从而实现控制算法的执行。
总之，机器人控制系统的组成包括：机器人硬件、传感器系统、控制算法和控制软件四个部分，它们共同起着控制机器人走动和操纵关节电机的作用。
只有有效的控制系统组成，才能够实现机器人无限的发挥。
机器人控制系统介绍
机器人控制系统介绍机器人控制系统介绍随着科技的不断发展，机器人已经逐渐成为了各个领域的热门话题。
机器人的出现不仅可以提高企业的生产效率和品质，还可以替代一些高难度和危险的工作。
机器人有着广泛的应用领域，包括工业、医疗、教育等，因此控制机器人的系统也愈加重要，本文将介绍机器人控制系统的概念、功能和类型。
一、机器人控制系统概念机器人控制系统一般由硬件、软件和控制算法三个部分组成。
控制系统的任务是控制机器人的动作，使其按照用户的指令或预设任务完成工作。
机器人控制系统的核心是控制器，它是控制机器人进行各种操作的大脑。
控制器的作用是接受输入信号、处理信息并输出控制信号，以实现机器人的动作和运动。
二、机器人控制系统功能机器人控制系统具有以下主要功能：1. 坐标定位：确定机器人在三维空间内的位置和方向。
2. 监测：监测机器人运动和环境参数，确保机器人在工作过程中安全可靠。
3. 运动控制：通过控制机器人的动力学模型实现运动控制，包括速度控制和姿态控制。
4. 路径规划：为机器人提供最优路径，避免碰撞和干涉，如何规划路径是一个极其困难的问题。
5. 变形控制：控制机器人进行形态变化，如可变刚度机器人、多段式杆机器人等。
6. 通信控制：控制机器人与外界设备之间的通信，包括数据接收和数据传输。
三、机器人控制系统类型根据机器人的形态和运动类型，机器人控制系统可以分为以下几种类型：1. 关节控制系统：这种控制系统是最简单的机器人控制系统之一。
它由连接机器人臂和关节的电机和传感器组成，可以控制机器人臂的运动。
2. 车轮控制系统：这种创造常见于无人机、地面机器人。
它是由车轮电机、传感器、控制器等组成。
3. 人造肢体控制系统：这种控制系统可以对假肢进行控制，使假肢具有一定的自主移动和灵动性。
4. 人形机器人控制系统：这种控制系统把机器人制作成人形，包括机器人头部、身体、四肢等机器人形态。
人形机器人控制系统不但可以模拟人类的姿态和动作，还可以在模仿人的讲话语音方面进行相应的控制。
机器人控制系统概述
机器人控制系统概述机器人是一种具备自主运动能力和感知能力的机械设备，有着广泛的应用领域，如工业制造、医疗服务、农业生产等。
而机器人控制系统则是机器人的核心组成部分，它决定了机器人的运动轨迹、动作和功能实现，同时影响着机器人的性能和可靠性。
1. 机器人控制系统的组成机器人控制系统一般由硬件和软件两个部分组成。
硬件部分包括机器人本体、传感器、执行器、电源和控制器等，其中机器人本体是各种运动机构和装配构件的总称，传感器用于感知和获取周围环境信息，执行器用于实现机器人的各种动作与操作，电源则为控制系统提供电能。
控制器是整个控制系统的核心组件，主要由控制芯片、调节器、存储器、接口和显示器等构成，它负责机器人控制程序的运行、传感器数据的采集和执行器命令的下达和转换。
软件部分主要包括操作系统、控制算法和程序接口。
操作系统负责管理整个系统的进程、资源和接口，保证系统的稳定和可靠性。
控制算法包括机器人运动学和动力学算法、传感器数据处理算法和机器人决策算法等，是机器人控制系统的核心技术，直接决定了机器人的运动和操作行为。
程序接口则为其他软件模块提供接口和协议支持，便于系统的集成和扩展。
2. 机器人控制系统的控制模式机器人控制系统的控制模式主要包括开环控制和闭环控制两种类型。
开环控制是指控制器根据预设的运动轨迹和命令直接控制执行器的运动，不对机器人运动过程中的误差进行纠正。
因此，开环控制所需的传感器和算法较为简单，但难以保证机器人运动的准确性和稳定性。
闭环控制则利用传感器和控制算法对机器人的状态进行实时监测和调节，使机器人能够自动纠正误差并实现精准的运动控制。
其中最常用的闭环控制方式是PID控制方式，即以比例、积分和微分三个因素来控制系统的输出，使机器人动作更为平稳和精确。
3. 机器人控制系统的分类机器人控制系统根据应用领域和机器人运动方式等因素，可以分为工业机器人控制系统、服务机器人控制系统、移动机器人控制系统和人形机器人控制系统等多个子领域。
机器人控制系统分类与基本功能
机器人控制系统分类与基本功能
机器人控制系统是一种智能控制系统，它提供了一种智能的、有效的
控制方法，以实现机器人系统的运动控制、任务控制和其他自动化控制，
从而实现完成特定任务的智能化。
目前，它正在被广泛应用于工厂自动化、家庭机器人、建筑自动化等智能系统中，以提高机器人系统的智能程度和
可控性。
根据机器人控制系统的功能特点，可以将机器人控制系统分为以下几类：
一、位移控制系统：这类控制系统通常是用来控制机器人在世界坐标
系中的位置、速度和加速度的，它可以指导机器人达到目的地或者运动路
径上的处，也可以控制机器人运动的轨迹，使机器人在规定的范围内可以
控制自己的位置和运动。
二、运动控制系统：它主要负责机器人的关节运动控制，包括关节的
位置、速度、加速度、力等等，可以帮助机器人达到规定位置，并实现规
定运动轨迹，即使是复杂的机械操作也能得到及时有效的控制。
三、任务控制系统：这类控制系统指的是机器人执行一些任务的控制
方法，它可以通过多种功能模块，如机器视觉、语音识别、人机交互等实
现机器人完成各种任务的控制，为用户提供更多的服务。
机器人的控制系统
机器人的控制系统在现代工业和科技领域发挥着重要的作用。
它是指通过各种传感器和执行器来实现机器人对环境的感知和响应的系统。
随着人工智能和自动化技术的迅猛发展，日益成熟和智能化，使机器人能够更高效、准确地完成各种任务。
主要包括感知、决策和执行三个主要环节。
首先，感知环节是机器人控制系统中最基础的环节之一。
机器人通过传感器来感知周围环境，获取各种输入信号。
传感器包括视觉传感器、声音传感器、触觉传感器、激光传感器等。
通过这些传感器，机器人能够感知到自身的位姿、周围的物体和障碍物，进而获取环境信息。
其次，决策环节是机器人控制系统中的核心环节。
在感知到环境后，机器人需要对环境进行分析和判断，并做出相应的决策。
这一过程需要通过算法和逻辑来实现。
机器人控制系统中常用的算法包括路径规划算法、运动预测算法、目标识别算法等。
这些算法能够帮助机器人根据环境信息制定行动计划，使其能够智能地完成各种任务。
最后，执行环节是机器人控制系统中实际执行任务的环节。
在决策完成后，机器人需要根据决策结果来控制执行器，实现具体的动作。
执行器包括电机、液压驱动系统、机械臂等。
机器人控制系统通过控制执行器的运动和力度，控制机器人的姿态和动作。
这个过程需要精确的控制和调节，以保证机器人的准确性和稳定性。
发展到今天已经非常成熟，并且不断在不同领域得到应用。
例如，工业生产中的工业机器人，可以通过控制系统来完成各种装配、焊接、喷涂等工序，取代了传统的人力操作。
同时，在医疗、农业、服务等领域也得到了广泛应用。
机器人手术系统可以实现微创手术，提高手术的精确度和安全性；农业机器人可以通过控制系统来完成农作物的种植、收割等作业，提高农业生产的效率；服务机器人可以提供各种服务，如导览、清洁、照顾等。
随着人工智能技术和自动化技术的不断进步，也在不断演化和升级。
越来越多的智能算法和学习方法被应用到中，使机器人能够更加灵活和智能地适应各种复杂环境和任务。
例如，深度学习技术能够帮助机器人在大数据的支持下提高识别和理解能力，从而能够更准确地感知和判断环境；强化学习技术能够帮助机器人通过与环境的交互来学习和优化控制策略，提高机器人的执行能力。
