点式玻璃幕墙安装工艺

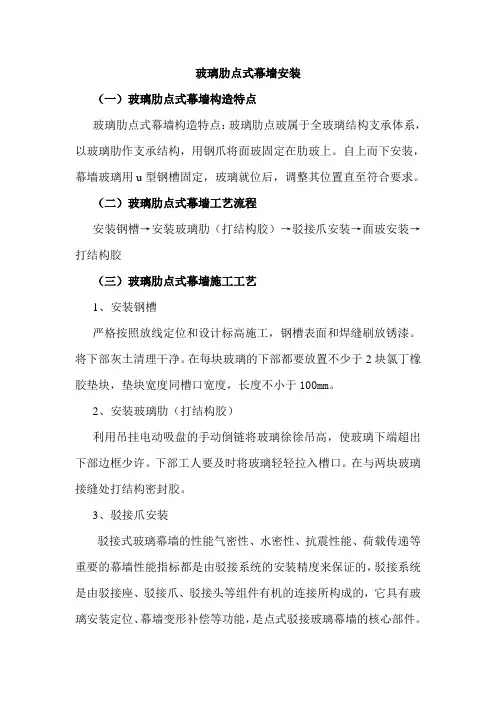

玻璃肋点式幕墙安装方法
玻璃肋点式幕墙安装（一）玻璃肋点式幕墙构造特点玻璃肋点式幕墙构造特点：玻璃肋点玻属于全玻璃结构支承体系，以玻璃肋作支承结构，用钢爪将面玻固定在肋玻上。
自上而下安装，幕墙玻璃用u型钢槽固定，玻璃就位后，调整其位置直至符合要求。
（二）玻璃肋点式幕墙工艺流程安装钢槽→安装玻璃肋（打结构胶）→驳接爪安装→面玻安装→打结构胶（三）玻璃肋点式幕墙施工工艺1、安装钢槽严格按照放线定位和设计标高施工，钢槽表面和焊缝刷放锈漆。
将下部灰土清理干净。
在每块玻璃的下部都要放置不少于2块氯丁橡胶垫块，垫块宽度同槽口宽度，长度不小于100mm。
2、安装玻璃肋（打结构胶）利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高，使玻璃下端超出下部边框少许。
下部工人要及时将玻璃轻轻拉入槽口。
在与两块玻璃接缝处打结构密封胶。
3、驳接爪安装驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的，驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的，它具有玻璃安装定位、幕墙变形补偿等功能，是点式驳接玻璃幕墙的核心部件。
①驳接座的安装在结构调整结束后按照控制单元所控制的驳接座安装点进行驳接座的安装，对结构偏移所造成的安装点误差可用偏心座和偏心头来校正，确保驳接座在偏心安装尺寸小于3mm，对角线偏差小于5mm，用激光指向仪校准。
②驳接爪的安装在驳接座焊接安装结束后开始定位驳接爪，将驳接爪的受力孔向下，并用水平尺校准两横向孔的水平度（两水平孔偏差小于0.5mm），安装定位销。
③驳接头的安装驳接头在安装之前要对其螺纹的松紧度、驳接头与胶垫的配合情况进行100%的检查。
先将驳接头的前部安装在玻璃的固定孔上并销紧，确保每件驳接头内的衬垫齐全，使金属与玻璃隔离，保证玻璃的受力部分为面接触，并保证销紧环锁紧密封，锁紧扭矩10N·m，在玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧，同时要注意玻璃的内侧与驳接爪的定位距离在规定范围以内。
点式玻璃幕墙安装施工方案及工艺方法
点式玻璃幕墙安装施工方案及工艺方法1、点式玻璃幕墙与一般玻璃幕墙的区别点式玻璃幕墙它的全称为金属支承结构点式玻璃幕墙，与一般玻璃幕墙的主要区别是：(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。
而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。
(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。
(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。
而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略嫌粗糙，精度不高，效能低。
(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。
而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。
2、安装工艺(1)安装施工顺序：现场测量放线→安装(预埋)铁件→安装钢管立柱→安装钢管横梁→安装不锈钢拉杆→钢结构检查验收→除锈刷油漆→安装玻璃→玻璃打胶→清理玻璃表面→竣工验收。
安装施工质量控制：首先对加工生产的钢构件及钢化中空玻璃按国家规范组织进行验收，并审核出厂合格证，未经认定合格不得使用；其次，铁件的安装是整个安装工程的基础，既是难点，又是重点，必须严格按图纸要求认真测量放线，需经检查核对确认无误后方可定位施工；第三、按照施工方案确定的顺序，先安装钢管立柱并固定，再按单元从上到下安装钢管横梁，在安装尺寸复核调整无误后焊牢，注意焊接质量，做好防腐。
在安装横梁的同时按顺序及时安装横向及竖向拉杆，并按设计要求分阶段施加预应力；第四，安装玻璃，先要确定吊装方案，经批准后方可执行。
点式幕墙施工工艺.doc
一）、玻璃构件加工及技术标准（一）玻璃原板质量要求1、各种玻璃都必须符合相应规范的规定。
2、玻璃到货后应从外观、性能要求、尺寸偏差等几方面按照GB11944进行检验。
不得有妨碍透视的污点及气泡。
镀膜面无划伤、刻痕。
3、不合格品不允许使用，并相应做好记录及归类存放，不得与合格品混杂放置。
4、检查玻璃尺寸的偏差是否在允许偏差内。
5、检查玻璃的产地证书、型号及厚度、状态是否与订货合同相同。
6、校对出厂合格证书，物理性能检测报告是否复合购货合同要求。
玻璃构件在净化的玻璃加工厂加工。
玻璃经切割，倒棱、磨边、净化后用双组分结构胶合成。
玻璃构件应符合《钢化玻璃》GB9963、《中空玻璃》GB11944之规定。
7、玻璃幕墙的单片玻璃、夹层玻璃、中空玻璃的加工精度符合下列要求：钢化玻璃尺寸允许偏差（mm）表中空玻璃尺寸允许偏差表（mm）表夹层玻璃尺寸允许偏差（mm）表8、玻璃弯加工后，其每米弦长内拱高的允许偏差为±3.0mm，且玻璃的曲边顺滑一致；玻璃直边的弯曲度，拱形时不超过0.5％，波形时不超过0.3％。
9、中空玻璃合片加工时，考虑制作处和安装处不同气压的影响，采取防止玻璃大面变形的措施。
（二）点驳接玻璃加工点驳接玻璃幕墙上使用的玻璃在深加工过程中要求很严，因为玻璃表面裂纹大小直接影响其脆断的强度，加工尺寸偏差和精度好坏都会对幕墙的使用性能有很大的影响，所以，玻璃的切割与钻孔等深加工，尽量减少表面裂纹，提高加工精度尤为重要。
钢化和夹层玻璃不允许在现场切割，切割应在工厂进行，钢化的热处理及夹胶处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。
玻璃均应进行边缘整理（倒棱、倒角、磨边），以防止应力集中而发生破裂。
二）、铝板、铝合金型材加工制造及技术标准1、铝板喷涂铝板的工艺流程：原材料→检验→入库→电脑数控机械成型→检验→前处理→检验（化学转化膜）→底漆→面漆→清漆→固化→检验→包装入库铝板构件是在铝材加工生产线进行加工，经过剪切、折边、加强肋的安装固定，然后加工成成品。
肋驳接点式玻璃幕墙的安装方案
肋驳接点式玻璃幕墙的安装方案1.安装工艺流程测量放线(埋件处理(安装肋玻璃(驳接爪件安装(玻璃安装(打胶、清理。
2.施工准备：点式幕墙施工时采用脚手架进行施工，因而需先行搭设脚手架，具体是：直立面内外两侧均要搭设双排脚手架，内排脚手架距幕墙面0.5—1米。
3.测量放线：3. 1对总包提供的基准线，用激光经纬仪和激光水平仪对其进行校核，填写基准复核单，经业主、总包、监理确认后，进行下步施工。
3.2根据已复核的总包提供的基准线，按放线图，利用激光水平仪，激光经纬仪放出玻璃中线，玻璃分格线。
3.3根据测量结果与土建结构进比较，如差异较大，或超过正常的允许误差范围，提出修整意见，经各方认可后进行下道工序。
4.肋玻璃支承体系安装4.1肋玻璃固定部分由顶部的钢结构、中间的玻璃肋夹板和下部的U型槽组成，依据放线、分格图、框架的图纸及有关标准进行安装施工。
此部分必须符合图纸及有关标准规定要求。
4.2玻璃吊装：4.2.1先将顶片肋玻璃用吊具向上提升，将玻璃的上端用人工方法拖入上端的玻璃吊夹内，拧上螺栓夹紧。
4.2.2再将第二片肋玻璃用吊具同样向上提升，将此片玻璃的上端与上片肋玻璃的下端对和，在两块玻璃上分别穿过玻璃肋夹板螺钉、拧紧。
4.2.3最后将底片肋玻璃用吊具向上提升，将玻璃的下端用人工方法拖入下端的U型槽内，用定位块夹紧，同时上端与第二片玻璃的下端对和，在两块玻璃上分别穿过玻璃肋夹板螺钉、拧紧。
4.3调整：4.3.1肋玻璃安装标高偏差不应大于3mm，相邻两片玻璃的距离偏差不应大于3mm。
4.3.2玻璃定位槽制作必须保证以下误差：上下左右对应槽垂直度和水平度均应≤2.0mm；4.3.3说明：上部定位槽的内侧定位槽（夹条）焊牢，而外侧定位槽（夹条）进行预安装并用螺栓与结构固定，作好编号标记后拆下，待面玻璃安装后再安装上（不能焊接）。
5.驳接爪件安装5.1整体结构经检查符合设计要求后，进行驳接爪件的安装。
安装驳接爪件时要依据测量控制线进行检查，安装驳接爪调整驳接爪的进出位并按照设计图纸进行校验。
点驳式玻璃幕墙施工工艺流程
点驳式玻璃幕墙施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!点驳式玻璃幕墙施工工艺流程详解点驳式玻璃幕墙，以其独特的设计美感和卓越的结构性能，广泛应用于现代建筑中。
点式波浪形玻璃幕墙施工工法(2)
点式波浪形玻璃幕墙施工工法一、前言点式波浪形玻璃幕墙施工工法是一种先进的玻璃系统安装方法，逐渐成为建筑行业中常见的幕墙施工工法。
它的特点是适应范围广泛，工艺原理科学可靠，施工工序流程清晰，质量控制严格，安全措施完善，经济效益显著。
本篇文章将对点式波浪形玻璃幕墙施工工法进行详细介绍。
二、工法特点点式波浪形玻璃幕墙施工工法具有以下特点：1. 点式支撑：采用点式支撑结构，减少金属遮挡面积，提高建筑视野和透光性。
2. 波浪形设计：玻璃幕墙采用波浪形设计，赋予建筑独特之美，增加建筑立面的动感。
3. 多样化的图案：可以根据需求和设计要求制作多种图案，满足建筑个性化设计的需求。
4. 耐候性强：采用优质材料和先进的处理工艺，使得玻璃幕墙具有良好的耐候性和抗风、抗水等性能。
5. 显著的隔热保温效果：玻璃幕墙中的玻璃层与外界环境隔离，有效阻挡了室内的热量散失，提高了能源利用效率。
三、适应范围点式波浪形玻璃幕墙施工工法适用于各类建筑项目，特别是高层建筑和商业综合体。
它可以应用于办公楼、酒店、商业中心、体育馆、机场等建筑，不仅能够满足建筑的外观需求，还能够提供良好的隔热保温和安全防护功能。
四、工艺原理点式波浪形玻璃幕墙施工工法的实施，需要通过对施工工法与实际工程之间的联系进行详细的分析和解释。
首先，根据实际工程的需求和设计要求，确定玻璃幕墙的形状、材料和尺寸。
然后，通过计算和分析，确定玻璃幕墙的结构形式和点支撑方式。
在施工过程中，采用优质的材料和先进的技术措施，保证玻璃幕墙的施工质量和使用寿命。
五、施工工艺点式波浪形玻璃幕墙施工工法的施工过程主要包括以下几个阶段：1. 设计与定位：根据实际工程需求和设计图纸，确定玻璃幕墙的形状、尺寸和点支撑位置。
2. 材料准备：准备玻璃幕墙所需的玻璃、支撑结构材料和密封材料等，并进行质量检查。
3. 施工准备：对施工现场进行清理和平整，组织劳动力和机具设备，搭建施工脚手架和起重设备。
4. 点支撑安装：根据设计要求，在建筑主体上安装点支撑结构，并进行调试和固定。
点支式(拉索式)玻璃幕墙安装施工工艺标准
点支式（拉索式)玻璃幕墙安装施工工艺GXEJ/QB33-2003本章适用于非抗震设防和抗震设防烈度为6-8度，建筑高度不大于150M 的民用建筑中点支式（拉索式）玻璃幕墙的安装。
一、材料要求1。
钢材1.1 点支式玻璃幕墙采用不锈钢材料时，宜采用奥氏体不锈钢材，并符合国家现行标准规定,采用的碳钢和其他钢材也要符合现行国家标准规定.1。
2 采用的碳钢和其他钢材表面应进行防腐蚀处理。
1.3 采用的标准紧固体要符合现行国家标准规定,非标准紧固件应满足设计要求，并有出厂合格证.2 驳接爪件、驳接头2.1驳接爪件的尺寸偏差应满足现行行业标准《点支式玻璃幕墙支承装置》和其他有关标准的要求，爪件外观质量应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求.2.2驳接头可采用沉头式和浮头式，驳接头中各零件的加工制作宜满足现行行业标准《点支式玻璃幕墙支承装置》和《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
3 钢拉索3。
1 钢拉索结构宜适用不锈钢钢丝绳,钢丝绳性能应符合现行国家标准《钢丝绳》GB/T8918的规定，钢丝绳从索具中的拔出力不得小于钢丝绳90％的破断力,应由生产厂家提交测试合格报告及质量保证书.3。
2钢拉索采用的钢丝绳应进行预张拉，其制作应符合《点支式玻璃幕墙工程技术规程》CECS 127:2001要求。
4 玻璃4.1 点支式玻璃幕墙采用的玻璃，必须经过钢化处理，钢化前应完成玻璃的切裁磨边、钻孔等工序。
4。
2 玻璃板块的周边必须按设计要求进行机械磨边、倒棱、倒角等精加工处理玻璃边缘不得出现爆边、缺角等缺陷。
其加工后的尺寸、偏差、弯曲度、开孔的允许偏差等应符合《点支式玻璃幕墙工程技术规程》CECS 127：2001要求。
5 密封材料5。
1 点支式玻璃幕墙的密封材料宜采用耐候硅酮密封胶，不同品牌的密封材料不得混用，任何情况下，不得使用过期的密封材料.6 其他材料6。
1 玻璃幕墙可采用聚乙烯发泡材料做为填充材料,其性能要符合《玻璃幕墙工程技术规范》JGJ102规定。
点式玻璃幕墙施工工艺
点式玻璃幕墙施工工艺一、结构安装按土建标高放线,测量出七榀桁架柱的位置,选用长臂汽吊车进行吊装,先将桁架柱的下端脚支座安装好,再用钢丝在距桁架柱上端1/3处捆好,再汽吊吊起并把桁架柱的上端脚支座安装就位,这时完成一榀桁架柱的吊装,采用同样的方法将加外六榀桁架柱也安装好.同时间距误差控制在±5mm之内,拥400X30镀锌钢拉杆安装的同时来调整400X30镀锌钢板的层间距及在整个面中的直线度,其误差控制在±1mm之内然后将400X30镀锌钢板与榀桁架用托板及螺栓进行连接,并满足设计要求,肋板玻璃和厚镀锌钢板固定件同时安装在400X30镀锌钢板上,其位置误差控制在±1mm之内,再装爪子安装好,在整个面内各爪点的位置误差控制在±2mm之间。
二、驳接系统的固定与安装：驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的。
驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的。
它具有玻璃安装定位、幕墙变形补偿等功能，是点式驳接玻璃幕墙的核心部件。
a.驳接座的安装：在结构调整结束后按照控制单元所控制的驳按座安装点进行驳接座的安装，对结构偏移所造成的安装点误差可用偏心座和偏心头来校正（如图1），确保驳接座的轴心安装尺寸小于3mm，对角线偏差小于5mm，用激光指向仪校准。
b.销（如图2c.行100%的检查。
先将驳接头的前部安装在玻璃的固定孔上并锁紧，确保每件驳接头内的衬垫齐全，使金属与玻璃隔离，保证玻璃的受力部分为面接触，并锁紧扭距75N.M。
在玻璃吊装到位后将驳接头的尾部与驳接爪相互联接并锁紧。
同时要注意玻璃的内测与驳接爪的定位距离在35mm~40mm（如图3）。
图3三、玻璃安装及控制：a.玻璃到达施工现场后，由现场质检员与安装组长对玻璃的表面质量、公称尺寸进行100%的检测，同时使用玻璃边缘应力仪对玻璃的钢化情况进行全检。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点式玻璃幕墙安装工艺
1．点式幕墙结构安装工艺
1．1拼装：首先将钢结构在地面按设计要求进行拼（构件在工厂内加工好），根据施工图检查钢结构立柱的尺寸及加工孔位是否与图纸正确相符。
1．2吊装：钢结构拼装完成后进行吊装，将立柱用吊车向上提升，将立柱的下端用人工方法拖入下底部柱脚中，用钢支座与主体结构连接，进行拧紧固定，然后安装顶部横向钢梁。
1．3调整：立柱安装标高偏差不应大于3mm，同层立柱腹杆的最大标高偏差不应大于8mm，相邻两根立柱的距离偏差不应大于3mm。
1．4安装横梁：横向框架与竖向框架焊接时要先点焊定位，后满焊。
并应对焊缝进行外观打磨，并进行防锈处理。
2.1对土建主体钢结构进行复检，检查出钢结构与设计要求的偏差。
对不符合要求的提出整改。
1．5根据设计要求在钢结构上焊接转接件。
1．6安装过程中对转接件进行检查，使其满足设计要求，保证钢铰座水平距偏差不大于1mm，上下中心距偏差±2mm，水平标高偏差不大于±2mm。
1．7对转接件进行除锈喷漆处理。
1．8钢爪座的安装：全部钢立柱安装完毕后，按要求进行钢爪座之间的安装。
钢爪座安装完毕后，应对焊缝进行外观打磨，并进行防锈处理。
钢爪座中心线平行度偏差不大于1mm，两爪座中心距偏差±2mm，
分开格对角线尺寸偏差不大于±3mm。
1．9钢结构喷漆：杆件或构件喷漆前，应进行除锈处理。
杆件或构件在工厂内可采用喷砂除锈，然后进行喷涂底漆吊装好后的钢结构要再次进行喷漆处理（防火漆）。
喷漆前用角磨枪配钢丝刷等工具除去电焊缝、机械损坏等锈蚀，然后用溶剂彻底清洁，对水分、尘埃等用抹布、铁砂纸或钢丝刷进行清理。
2．点式幕墙面材安装工艺
2．1施工准备
2．1．1准备好施工所需的手动葫芦、吸盘、扭距搬手等工具，并经检查确保好用无隐患。
2．1．2现场技术人员按设计施工要求做好技术交底工作，使每个安装队员都熟悉安装过程及安装要领。
2．1．3做好安全教育工作，在安装过程中做好安全防范和材料保护工作。
2．2玻璃的安装
2.2.1采用人工或机械般运的方式把玻璃水平运到安装区，用手动葫
芦或吊车配机械吸盘把玻璃板块吊运到施工作业平台上。
2.2.2玻璃稳定后，上下人员应注意保护玻璃，对于点接式玻璃幕墙
来说，当上部有槽时，让上部先入槽下部有槽时，先把氯丁胶放入槽内，将玻璃慢慢放入槽中，再用泡沫填充棒固定住玻璃，防止玻璃在槽内摆动造成意外破裂。
2.2.3中间部位的玻璃，先在玻璃上安装扣件，玻璃定位后，再把扣
件与钢爪连接。
2.2.4玻璃安装好后，应调整玻璃上下、左右、前后的缝隙的大小，
其允许偏差不得超过±2mm，拧紧扣件，然后将玻璃固定住。
2.2.5每安装完3层后，进行整体调整，调整完毕后，应进行整体立面平整度的检查，其平面度偏差不得超过4 mm，确认完全无误，符合图纸设计要求后才能进行打胶。
