抵制网络不稳 数据中心结构化布线宝典
数据中心网络布线优化
数据中心网络布线优化在当今信息技术高速发展的时代，数据中心成为企业和机构进行数据存储和处理的重要基础设施。
而数据中心网络布线的合理优化，不仅能够提高数据中心的性能和可靠性，还能够有效降低成本。
本文将从不同方面探讨数据中心网络布线优化的方法和注意事项。
一、光纤布线的选择在数据中心网络中，光纤布线是最为常用的一种方式，具有高速传输、低延迟、抗干扰等优点。
在进行光纤布线时，应选择质量可靠的光纤和连接器，以确保网络的稳定性和可靠性。
此外，还应合理规划光纤的走向和长度，将光纤的损耗降至最低。
二、网络设备的合理布置在布线前，应充分考虑网络设备的合理布置。
首先，要将核心交换机和主干光纤集中部署，以实现高速数据传输和较小的网络延迟。
其次，要合理分布辅助设备，如服务器和存储设备，以减少网络拥堵和降低数据传输的延迟。
最后，还应根据网络流量和数据处理需求，选择适当的交换机模式和端口速率，以满足数据中心的要求。
三、冗余设计与备份数据中心网络布线的优化还需要考虑冗余设计和备份。
冗余设计是指在网络拓扑结构上增加备用路径和冗余设备，以提高网络的可用性和容错性。
而备份则是指对数据进行定期备份和恢复，以防止数据丢失和损坏。
在冗余设计时，可以采用双核心交换机、多路径路由和链路聚合等方式来实现。
而在备份方面，可以采用云备份、磁带备份和镜像备份等方式，确保数据的完整性和可恢复性。
四、热通道与冷通道布线数据中心的布线还需要考虑热通道和冷通道的设计。
热通道是指将服务器排列在一起，以利用冷空气进入服务器，减少服务器散热负荷。
而冷通道则是指在服务器之间设置通风通道，以提高散热效果。
通过合理规划热通道和冷通道的布线，可以降低服务器的能耗和散热成本，提高整体数据中心的性能和可靠性。
五、合理标识和管理为了方便后期的运维和维护，数据中心网络布线还需要合理标识和管理。
在进行布线时，可以使用标签或颜色来标识光纤、电缆和设备，以快速定位和识别。
同时，还可以使用网络管理软件和系统，对数据中心网络进行实时监控和管理，包括流量分析、故障告警和设备状态等。
数据中心机房应该如何布线，机柜布线方法详解！
数据中心机房应该如何布线，机柜布线方法详解！在很多人的眼里，机柜就是一个柜子，只不过用来放置IT设备的柜子而已，但是事实并非如此。
机柜的作用远远要比只是放置设备的柜子要高深得多。
机柜系统性地解决了计算机应用中的高密度散热、大量线缆附设和管理、大容量配电及全面兼容不同厂商机架式设备的难题，从而使数据中心能够在高稳定性的环境下运行。
虽然说机柜在综合布线系统中只是起辅助作用，但是要想让设备能够正常使用发挥其性能，这个辅助作用就显得非常重要了。
随着互联网产业的大力发展，服务器、交换机等网络产品的升级，机柜要比以前要容纳更多的设备，随着设备的不断增加，机柜布线更需要布设得井井有条。
因为机柜布线内的电缆如果布设得不好、不够系统，不仅会导致电缆的损坏或者延长增加可更换电缆的时间，严重的还会阻碍气流通过导致设备过热而停机等现象。
综上所述，机柜布线显得尤为重要，那么我们在经行机柜布线时有没有些规矩可寻，让机柜布线格局能够摆脱传统杂乱无章的现象，变得井井有条呢?1.机柜的空调挡风口要确保闸门敞开，以避免设备过热而造成死机现象。
2.机柜内部的每一条网线都应该有所标签以免会后期的维护带来不必要的麻烦。
3.交换机要用配套耳朵固定在机柜顶端，有助于网线的走位。
4.贴好每台服务器资产号，并且通过标签打印机把资产号+条形码一起打印出来，每台打印两张一致的，设备前面以及边上各贴一个。
5.一般从电源线与网线从不同方位走线，每一小节用扎带扎好。
6.连接服务器与交换机两端的网线头后端要标记同编号的扎带标签，且与交换机端口号编号一致。
7.机柜布线时要确保电源线插头与服务器电源接头两端有标签扎带固定。
8.柜体与柜体之间走线一般是从柜体的顶部方向来进行布线。
9.如果机柜是含有内外网的交换机，应尽量使用两种不同颜色的网线对其加以区分。
数据中心技术的网络连接稳定性提升方法(六)
数据中心技术的网络连接稳定性提升方法在当今信息时代，数据中心扮演着至关重要的角色。
无论是商业企业还是个人用户，都需要依赖数据中心来存储和处理大量的数据。
而数据中心的网络连接稳定性对于其运行的正常与否至关重要。
本文将从多个角度探讨如何提升数据中心技术的网络连接稳定性。
一、建立冗余网络冗余网络是提高数据中心网络连接稳定性的重要方法。
在传统的网络架构中，一旦出现网络故障，整个数据中心都会面临停机风险。
而通过建立冗余网络，可以在网络故障发生时自动切换到备用网络，从而实现无缝切换，确保数据中心的持续运行。
常见的冗余网络技术包括冗余路由器、交换机、链路等。
二、利用虚拟化技术虚拟化技术在提高数据中心网络连接稳定性方面起到了重要作用。
虚拟化技术将物理网络资源进行抽象和隔离，使多台服务器可以共享一组网络设备。
这样一来，即使某个物理设备出现故障，也不会影响到整个数据中心的网络连接。
同时，虚拟化技术还可以实现动态分配网络资源，根据实际需求动态调整带宽和连接数量，提高网络的灵活性和可扩展性。
三、使用负载均衡技术负载均衡技术可以将数据中心的负载分散到多个服务器上，从而提高数据中心的整体性能和稳定性。
通过负载均衡技术，可以根据服务器的实际负载情况，对请求进行合理分发，避免某些服务器过载而导致的网络故障。
常见的负载均衡技术包括基于硬件的负载均衡器和基于软件的负载均衡算法等。
四、进行定期巡检与维护定期巡检和维护是确保数据中心网络连接稳定性的基础。
定期巡检包括对网络设备进行检查和测试，发现和解决潜在的故障风险。
同时，还需要进行网络设备的升级和维护，确保其处于最新版本和最佳状态。
此外，还需要对网络设备进行备份，以防止数据丢失和恢复。
只有通过定期巡检和维护，才能提前预防故障的发生，确保数据中心网络的稳定性。
五、加强安全措施数据中心的网络连接稳定性与安全性密切相关。
在互联网环境下，网络攻击和故障是时常发生的事情。
为了保护数据中心免受网络攻击和故障的影响，必须加强安全措施。
数据中心结构化布线
数据中心的布线设计2010-06-21 09:43:06标签：综合布线设计数据中民规范原创作品，允许转载，转载时请务必以超链接形式标明文章原始出处、作者信息和本声明。
否则将追究法律责任。
/358485/336407泰科电子（上海）有限公司数据中心中的分布式设计在典型的分布式交换架构设计中，每个服务器机柜通过铜缆或光纤布线连接。
对于铜缆布线，数据中心内的大多数机柜通过6A 类/EA 级10G Base-T 铜缆布线连接。
每个机柜的6A 类/ EA 级铜缆的数目根据客户的要求确定。
这些布线链路通常通过下图所示的主用和备用路由安装，并连回到主配线架（MDF）。
到主配线架的服务器布线对于光纤布线，数据中心内的大多数机柜通过光纤布线连接。
每个机柜的光缆数目以及每个机柜的6A类/EA级铜缆的数目按客户的要求确定。
这些布线采用和铜缆布线相同的方式通过主用和备用路由安装，如图所示。
除了铜缆和光纤布线，还需要为核心网络交换机和SAN 系统产生辅助布线。
要考虑的其它区域如下：• 运营商与外部服务区• 主网路设备区• 高密度区• SAN 核心和存储区1.1 网络设备链接在典型的分布式交换架构设计中，在位于相邻通道的网络设备机柜和铜缆主配线架之间安装成排的铜缆网络设备链接。
这些链接跨越主配线架的多个架，在主配线架端有接线板，在网络设备机柜端有RJ45 插头。
另外，在接线板之间有少量铜缆网络设备链接。
采用这种设计在主配线架处提供中心交叉连接。
交叉连接是一种典型的功能设计元素，其目的是实现集中跨接区域。
• 交叉连接设计建议• 集中跨接位置• 增强安全性：布线技术人员和IT 人员之间的物理隔离• 不需要改装当前工作的设备1.2 分布式设计的优点如果对将来所需的每个柜位置的服务器和存储设备的铜缆和光纤端口的数目进行正确的准备，典型的分布式交换架构设计在提供最高水平的交换机和端口利用率方面是最经济高效的设计。
典型的分布式交换架构设计还是最独立于服务器的设计，能够提供支持各种服务器的最高灵活性。

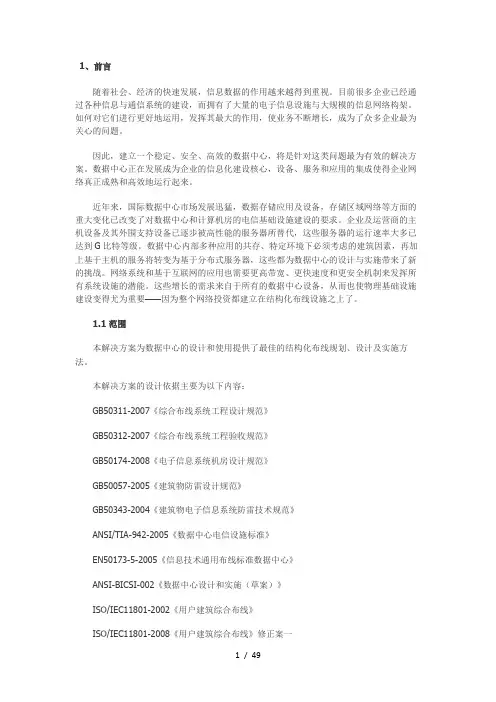

数据中心布线系统解决方案
1、前言随着社会、经济的快速发展，信息数据的作用越来越得到重视。
目前很多企业已经通过各种信息与通信系统的建设，而拥有了大量的电子信息设施与大规模的信息网络构架。
如何对它们进行更好地运用，发挥其最大的作用，使业务不断增长，成为了众多企业最为关心的问题。
因此，建立一个稳定、安全、高效的数据中心，将是针对这类问题最为有效的解决方案。
数据中心正在发展成为企业的信息化建设核心，设备、服务和应用的集成使得企业网络真正成熟和高效地运行起来。
近年来，国际数据中心市场发展迅猛，数据存储应用及设备，存储区域网络等方面的重大变化已改变了对数据中心和计算机房的电信基础设施建设的要求。
企业及运营商的主机设备及其外围支持设备已逐步被高性能的服务器所替代，这些服务器的运行速率大多已达到G 比特等级。
数据中心内部多种应用的共存、特定环境下必须考虑的建筑因素，再加上基于主机的服务将转变为基于分布式服务器，这些都为数据中心的设计与实施带来了新的挑战。
网络系统和基于互联网的应用也需要更高带宽、更快速度和更安全机制来发挥所有系统设施的潜能。
这些增长的需求来自于所有的数据中心设备，从而也使物理基础设施建设变得尤为重要——因为整个网络投资都建立在结构化布线设施之上了。
1.1范围本解决方案为数据中心的设计和使用提供了最佳的结构化布线规划、设计及实施方法。
本解决方案的设计依据主要为以下内容：GB50311-2007《综合布线系统工程设计规范》GB50312-2007《综合布线系统工程验收规范》GB50174-2008《电子信息系统机房设计规范》GB50057-2005《建筑物防雷设计规范》GB50343-2004《建筑物电子信息系统防雷技术规范》ANSI/TIA-942-2005《数据中心电信设施标准》EN50173-5-2005《信息技术通用布线标准数据中心》ANSI-BICSI-002《数据中心设计和实施（草案）》ISO/IEC11801-2002《用户建筑综合布线》ISO/IEC11801-2008《用户建筑综合布线》修正案一ANSI/TIA/EIA-568-B-2001《商业建筑电信布线标准》ANSI/TIA-569-B-2004《商业建筑电信通道和空间标准》ANSI/TIA/EIA-606-A《商业建筑电信基础设施的管理标准》ANSI/TIA/EIA-606-A-1《数据中心计算机房的管理标准（草案）》J-STD-607-A《商业建筑电信接地和联接要求》2、术语2.1数据中心是一个建筑物或建筑物中的一个部分，主要用于容纳设置计算机房及其支持空间。
数据中心布线和网络优化指南
数据中心布线和网络优化指南数据中心布线和网络优化指南在人们印象中，布线听起来很简单——将服务器与网络交换机用线缆连接起来。
但是对于数据中心的管理员来说，布线承载着整个计算机网络，杂乱的布线将会带来极大的不便。
因此改善数据中心布线的重要性可见一斑。
同时随着新一代虚拟化技术的发展，网络优化也成了当前数据中心面临的一大问题。
如何为虚拟机增加网络可用带宽？如何提升网络性能来面对“人人谈云”的IT局势？这都是我们需要考虑的。
本技术手册将从以上两个方面着手，为你讲解进行数据中心的布线的知识，以及网络性能优化的技巧。
数据中心的布线想想看：某个只需五分钟即可修复的故障，却需要花费半小时从布线中找到问题所在。
这对于每个数据中心的运营意味着什么？像“挂面”一样安置线缆，影响机柜空间利用与美观，混乱的场面就如许多条蛇缠绕在一起，无法理清。
我们明白事情是如何演变至此，但无法确定造成此结果的根本原因。
难道这样的混乱是技术不断进化的结果？更重要的是，该如何改善数据中心布线？比较数据中心的网线类型（上）比较数据中心的网线类型（下）数据中心基础设施布线技巧（上）数据中心基础设施布线技巧（下）如何进行网络优化随着新一代虚拟化技术对业务的支持，整合度将继续提升。
在服务器上运行更多的虚拟机很容易给物理硬件造成压力，还会对网络性能构成潜在影响。
我们有许多方法解决此类问题。
随着系统整合度的提升，我们可以做许多改进和监控来改善虚拟机网络性能。
最核心关键便是参考虚拟化产商的最佳实践，并根据实际情况，对网络进行调整与优化。
优化网络性能提升服务器整合能效（上）优化网络性能提升服务器整合能效（下）为虚拟机增加网络可用带宽的三大途径基于云的网络硬件模式正在向你靠近请注意！基于云的网络能否帮您节省开支？比较数据中心的网线类型（上）不言而喻，是数据中心布线在承载着计算机网络。
还有许多带外连接要考虑，虽然它们与网络相连，传送计算数据，但并非网络固有的特征。
数据中心技术的网络连接优化技巧(八)
数据中心作为一个集中管理和处理大量数据的重要设施，其网络连接的优化是确保其高效运行和提供稳定服务的关键一环。
本文将从不同角度来探讨数据中心技术的网络连接优化技巧。
一、物理连接优化1. 网线布线：数据中心的物理连接包括大量的网线，合理的网线布线能够减少信号干扰和传输延迟。
为了避免过长的网线，可以将数据中心划分为不同区域，并根据需求合理布置交换机和服务器的位置。
2. 网线质量：选择高质量的网线是确保传输速率和稳定性的关键。
采用双绞线可降低干扰，并且选择符合数据中心需求的网线规格，如Cat6或更高规格的网线。
3. 接头连接：接头连接的质量直接影响信号的稳定性。
使用高品质的网线接头并保持其干净、无损坏是必要的。
二、网络协议优化1. 协议选择：在数据中心中，选择适用的网络协议是非常重要的。
例如，使用TCP/IP协议作为主要的传输协议，可以保证数据的可靠传输；而使用UDP协议可提高传输速率，但会牺牲一定的可靠性。
2. 数据压缩：对于需要传输大量数据的场景，数据压缩可以提高网络传输的效率。
通过采用压缩算法，可以减少数据传输的大小，节约带宽资源。
3. 数据分段：对于大文件或大数据块的传输，将其分成较小的片段进行传输，可以减少传输时延和传输失败的概率。
三、网络设备优化1. 交换机和路由器配置：合理配置交换机和路由器的参数可以提高网络的性能。
例如，调整交换机的缓冲区大小可以减少数据包的丢失；调整路由器的转发表可以优化数据包的转发路径。
2. 负载均衡：数据中心中的多个服务器和网络设备可以进行负载均衡，确保数据的均衡分布和高可用性。
通过合理分配流量，减少某些设备的压力，可以提高整体的网络性能。
3. 网络安全配置：数据中心必须高度重视网络安全，对设备进行合理的安全配置可以避免潜在的风险和损失。
例如，使用防火墙和入侵检测系统可以有效防止恶意攻击和未经授权的访问。
四、网络监控和故障排除1. 网络监控系统：通过安装网络监控系统，可以实时监测网络连接的状态和性能，及时发现潜在问题并进行处理。
数据中心网络布局与综合布线规划
IT 公司组网，我们不仅要从企业本身的实际需求出发，根据组网经费的多少来务实地规划与设计网络；在采购好网络设备和服务器等设备后，如何对机房、办公地点开展合理的网络布局与布线，对于我们网管员来说，是致关重要的。
本文所说的网络布局主要是指机房里的网络设备、服务器等设备如何放置，它们又与网络布线如何相处，总之网络布局要考虑周全。
一、网络布局的原则1、实用性企业组建的局域网应当根据机房的大小、设备的多少来具体实施，根据网络布线的特点来发挥网络布局实用性是非常重要的。
2、全面性组网过程中，网络、服务器等设备放置位置应当统筹兼顾，网络布局要考虑周全，尽量让各种设备和布线系统处于合理的位置。
3、可靠性组网无论怎样布局，最终的目的是保证我们的局域网的所有设备能可靠稳定地运行，使得网络能正常运转。
4、便于维护与升级网络的组网不是一成不变的，随着 IT 企业业务的不断发展的需求，原先组建的局域网就需要不断地完善和扩大;在日常的网络运行维护中，规划网络布局时就应该考虑到便于以后网络的维护与升级操作。
二、网络布局的具体实施要求对于有线局域网来说，这是我们目前企业网络建设中，时常会遇到的，需要对机房和办公大楼开展布线。
规划网络布局要考虑到机房的设备布局和布线系统的合理搭配。
因此我们首先要规划与设计好机房、布线系统，然后再全面地考虑网络的布局。
机房的规划与设计为了确保网络、计算机系统稳定、安全、可靠地运行，以及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全合用、确保质量，符合国家有关的机房设计规定。
(1)防静电静电不仅会对计算机运行浮现随机故障，而且还会导致某些元器件，双级性电路等的击穿和毁坏。
此外，还会影响操作人员和维护人员的正常的工作和身心安康。
(2)防火、防盗计算机房在设计时，重点要考虑机房的消防灭火设计。
设计时可以根据消防防火级别来确定机房的设计方案，计算机房火灾报警要求在一楼设有值班室或者监控点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抵制网络不稳数据中心结构化布线宝典
系统不稳定是每个IT人员最怕碰到的情况，因为检查的项目不外乎个人电脑的网络设定、网络线是否脱落、交换器或服务器等设备硬件功能是否正常，检查后还是无法找出答案，那就确认软件设定，或是检查是否中毒，以上几项都检查过后，若还是无法解决问题，便是检查线路是否有异状。
不过当我们进到机房的时候，往往会发现内部线路错综复杂，哪条线连到哪都分不清楚，这种情况多数人都只能摸摸网线，看看是否有松动，这就全靠运气了。
但是，我们总是忽略了蔓延在天花板与地板的线路。
根据调查，70%的网络问题都是因为布线引起，而线路是系统整体架构的基础，就如同连贯各设备之间的高速公路一般，这些道路设计得宜，就能让往来的通信包畅通无阻，但是设计不良或偷工减料的道路，就可能造成网络阻塞甚至中断的情况。
如果，在最初系统建设的时候，采用结构化布线（Structured Cabling）的方式，就能确保设备与设备之间的连接品质，也就不会有网络不稳的疑虑。
什么是结构化布线？
结构化布线是一种支持各种通信的布线系统，例如电话、网络、监视器材等，而且这种系统同时适用于铜轴电缆、非屏蔽双绞线（UTP）、屏蔽双绞线（STP），以及光纤等传输介质。
结构化布线来自于各版本的ANSI/TIA/EIA-568规范，而这些规范中并没有教我们如何拉线，重点也不是如何让机房变得美观，而是订定了所有与建设机房相关的规范，因此涵盖的范围相当广泛。
例如网络拓扑、各种线材的有效传输距离、讯号衰减度、线与线的间距、弯曲角度、机柜规格、机房楼层高度，甚至地板高度等。
制定了这些规范的好处，就是确保不同系统架构的相容性与稳定性，并且制定统一规格的缆线标准，即使将来扩增新的设备或系统，也可以在不必更动既有架构的情况下新增设备或扩展系统。
因此结构化布线的主要目的，就是确保未来异动的需求。
采用结构化布线的好处
在系统发生状况时，IT人员时常为了追查问题的源头，从软件到硬件逐一检查，一般的判断不是系统中毒，就是硬件设备损坏，却没想到问题的起因，可能是线材类型与品质不适合。
采用结构化布线，不仅是确保基础架构硬件部份的耐用度，另外还可以提升系统的可靠度、建设弹性、便于IT人员管理，并且在发生如网络断线的状况时，还因为结构化的设计与布线方式，快速发现问题所在。
- 保持系统弹性
企业环境与需求是不断在改变的，例如使用者人数的增加，或是办公座位的变更等，面对这些状况时不是变更系统设定，就是重新拉线。
这样的情况对于中小企业来说或许不常发生，因此少数的变动都是在可以掌握的范围内，但是长时间下来，线路将会变得错综复杂且难以管理。
另外，一般系统建设的时候，虽然会预留将来的扩展性，但是在硬件设备之间的连接，都是采用直接对连的方式，例如服务器与储存设备直接对连，或是直接由集线器（HUB）或交换器（Switch）拉一条线直通个人电脑。
这样的连接方式在小型的环境里头并没有太大的影响，但是在员工人数众多，且变异性大的大型企业中，这种一旦启动便不容易更动的架构就非常的不适合，因为许多企业环境都是跨楼层之外，还横跨许多办公室，而这种直接连接的方式，不仅日后无法变更，线路也会过度延伸，而超出线材的最大传输距离。
因此结构化布线的配件中，我们可以看到配线面板（Patch Panel）被大量采用，这个
面板的作用，就是交换器与个人电脑连线之间的一个转接点，主要功能就是避免系统因为直接的连线而呈现无法更动的状况。
- 提升稳定度
在TIA/EIA-568的规范中，制定了传输介质的标准，所谓的传输介质就是铜线与光缆，而制定了这些标准，就是要确保线材的传输距离与品质，避免因为传输距离不足而影响到系统的稳定性。
另外，在规范中也明确的定义出不同的线材，如Cat 5E、Cat 6与Cat 6A等，应该拥有的传输速度，以及应该具备的传输距离，因此在建设系统时，只要因应不同的距离与传输速度，选用适当的线材，就可确保网络的稳定性，而不会有“时通，时不通”的灵异现象发生。
由于网络线内部包括多条线路，而这些细小的电线为了避免彼此之间互相产生干扰（噪音）的现象，因此会采用特殊的绞线方法，将彼此之间的干扰降到最低，而不同规格的线材，也会有不同的绞线方式。
在线路连接头的部份，因为网络线接头与线路连结，必须使用物理接触的方式才可达到导电的效果，但是这个连接的部份若暴露在空气中也会有氧化的情况发生，进而造成讯号衰减，影响传输效能，因此线材的制作影响着传输效能与有效距离。
目前市面上有许多厂商制作符合规范标准的线材，而这些线材不是使用者自行裁切、压制，而是经过厂商自行验证，确保有效传输距离，以及讯号衰减度都符合标准，因此价格比一般线材贵许多。
- 便于管理与维护
使用结构化布线建设系统之后，由于线路稳定，且系统架构具备弹性，因此只要搭配适当的命名原则，在扩增新设备或是寻找问题时都较为容易。
另外，建设系统的时候，我们可以搭配厂商针对结构化布线所推出的套件，例如光导槽、网篮与配线面板等，不仅在整体外观上更简洁，且目前的配线面板都可搭配不同颜色的连接孔，或是不同颜色的线材，不同功能的线路一目了然，在管理上更加方便。
另外，这些套件也有许多便于追查问题的设计，在维护时不必依照命名原则追寻来源，也可找到线的另一头所连接的位置，维护时更简易。
采用结构化布线建设的机房，会有整洁的外观，而且搭配特定配件，对系统的管理与维护也更加简易。
线，可以提高系统稳定度、增加系统弹性、便于管理，甚至因为搭配特殊的机柜与整线器具，增加美观的同时，还不影响机房与机柜的散热效能。
这些优点所付出的代价，就是系统建设时，要花费更多的成本。
许多企业在建设系统时，注意到的是初期成本的考量，认为系统只要能够顺利运作即可，因此一般都选用廉价线材，而设备之间的连结也都采用直接连接的方式。
这样的做法在系统刚建设好时都没有问题，但是随着劣质线材的损耗，以及使用环境的变异，系统就会有不稳的状态发生。
而采用了结构化布线虽然可以免除上述这些系统不稳定的状况，但是在最初建设系统时，却必须支出较多的经费。
这些增加的费用，并不是在设备的添增，而是线材价格的差异，以及增加了如配线面板与垂直导线架等配件。
这些线材与配件，售价都不便宜，往往高出一般产品价格一倍以上，因此在建设系统的时候经费较高。
不过，除了最初的建设成本较高之外，后续的维护与管理费用却降低许多，甚至评估得当，这样的系统在未来10年或15年，都不必变更，且没有重新拉线的必要性，以整体花费来看，是比较划算的。
系统弹性依赖预先规划
另外，建设机房时，除了采用符合规范内容的线材与配线面板等设备，提供系统的稳定与弹性之外，另一个要注意的，就是系统在未来的扩展性还必须依赖IT人员的规划。
也就是说建设之前，必须预先规划好所要采用的网络拓朴、为将来使用者人数增加做预留，并且预估未来10年甚至15年的系统扩增需求，否则预留的网络数量不足，不论系统再稳定，接口数量少于使用者人数时，新增线路也是一大工程，甚至必须开启高架地板，并且重新铺线。
因此为将来做预留的考量是非常重要的。
另外，每个系统刚建设完成时，线路都整理的很乾净，但是如果管理人员长时间不妥善维护与管理的话，就容易有线路交错，或是网络线多到像瀑布一般的情况。
而结构化布线搭配妥善的命名原则，可以让管理人员便于维护系统，但是如果长时间置之不理，也是会有一样的后果，因此后续的管理也是维持系统稳定相当重要的一环。
哪些环境不需使用结构化布线？
虽然，采用结构化布线可以确保系统稳定，以及将来扩展的需求，但是对于某些环境而言，结构化布线不一定是合适的选择。
多数中小企业的办公环境都不属于企业自己的──办公室都是租来的，而且没几年就搬迁一次，而系统也会重新建设一次，对于这类企业环境而言，高成本的的结构化布线方式并不适合，因为没隔几年公司就搬迁一次，对系统长期稳定性的要求并不高，所以这类企业在建设系统的时候，可以比较不考虑采用结构化的布线方式。
另外，随着无线网络设备普及，也有越来越多企业使用无线网络建设办公室内的网络环境，而这种情况对于终端的网络预留与弹性就可以不必如此讲究，因为单一无线网络设备，就能支持多个使用者的连线需求，因此建构实体网络环境时，针对未来需求所预留的线路就可省略。
多数企业都无法意识到结构化布线对系统稳定的功效，以及日后可节省的维护管理费用；另一方面，则是无法理解价格虽然较高，但符合规范的线材与配件，对整体系统的影响与价值，因此在建设系统时，无法接受采用这类线材，以及周边配件所必须付出的经费。
未采用与采用结构化布线的机房比较
Before:未采用结构化布线的传统机房，除了因一般线材传输距离与效能不如符合标准的线材，而容易造成系统不稳的状况外，没有采用布线配件的机房，也容易因为线路没有适当的整理，而显得凌乱，还会有图中线路瀑布的特殊景象。
而且这样垂挂的各种缆线，不仅
会因为没有整理而有交叉、过度弯折，甚至打结的情况之外，还会阻碍设备的热气排放，而形成热点。
After:采用结构化的布线方式，可以确保系统的稳定之外，另外再搭配适当的整线配件，除了可以有条理的整理缆线，增加管理的便利性，并且让机房更美观。
