10kV高压开关柜基本资料及布置要求
10kV 高压开关柜技术规格书
´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。
目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。
本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.3本技术规格书提出的是最低限度的技术要求。
并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4卖方须执行本技术规格书要求和工业标准。
有矛盾时，按较高标准执行。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。
1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。
10kV高压柜技术全参数及要求
副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。
三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。
微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。
制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。
制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。
2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。
3、额定值1）额定电压(最高工作电压)：12kV2）额定电流: 进线及母联柜为3150kA，馈电柜为1250A3）额定工作频率： 50Hz4）额定绝缘水平1min工频耐压(有效值)：相间对地：42kV；断口：48kV；雷电冲击耐压（峰值）：相间对地：75kV；断口：85kV；5）温升依照DL/T593第4.2.4.2条执行，并作如下补充：运行人员可能触及的部位≤30K；可触及但正常运行时无需触及部位≤40K；6）额定短路开断电流：进线及母联为40kA，其余均为31.5kA7）额定短路关合电流：进线及母联为100kA(峰值)，其余均为80kA(峰值) 8）额定短时耐受电流：进线及母联为40kA(4s)，其余均为31.5kA(4S) 9）额定峰值耐受电流：进线及母联为100kA，其余均为80kA10）分、合闸线圈和辅助回路的额定电压11）分、合闸线圈：DC220V（直流）12）操作机构电机：DC220V（直流）13）加热器：AC220V（交流）14）照明:AC220V15）噪声：≤80dB4、一般技术要求（1）基本要求1）开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。
10kV高压开关柜基本资料及布置要求

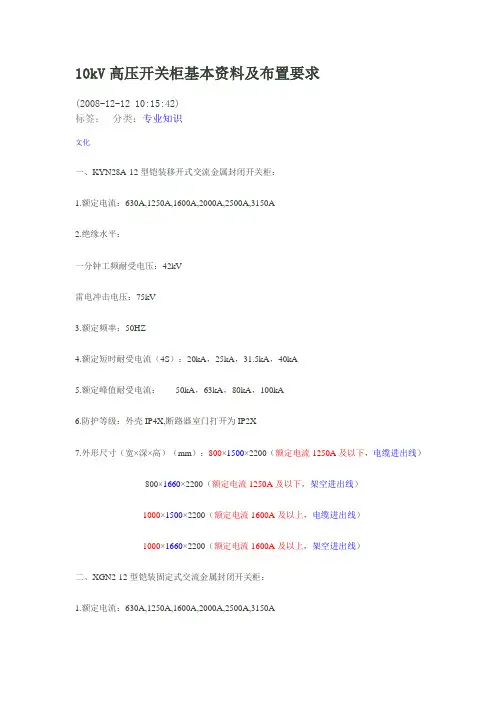

10kV高压开关柜基本资料及布置要求(2008-12-12 10:15:42)分类：专业知识标签：文化一、KYN28A-12型铠装移开式交流金属封闭开关柜：1.额定电流：630A,1250A,1600A,2000A,2500A,3150A2.绝缘水平：一分钟工频耐受电压：42kV雷电冲击电压：75kV3.额定频率：50HZ4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA5.额定峰值耐受电流：50kA，63kA，80kA，100kA6.防护等级：外壳IP4X,断路器室门打开为IP2X7.外形尺寸（宽×深×高）（mm）：800×1500×2200（额定电流1250A及以下，电缆进出线） 800×1660×2200（额定电流1250A及以下，架空进出线）1000×1500×2200（额定电流1600A及以上，电缆进出线）1000×1660×2200（额定电流1600A及以上，架空进出线）二、XGN2-12型铠装固定式交流金属封闭开关柜：1.额定电流：630A,1250A,1600A,2000A,2500A,3150A2.绝缘水平：一分钟工频耐受电压：42kV雷电冲击电压：75kV3.额定频率：50HZ4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA5.额定峰值耐受电流：50kA，63kA，80kA，100kA6.防护等级：外壳IP4X,断路器室门打开为IP2X7.外形尺寸（宽×深×高）（mm）：1100×1200×2650（额定电流1000A及以下）三.布置要求：第5．3．2条原规范第6．0．3条的补充修改条文。
对采用固定式开关柜的室内通道最小宽度，基本沿用原规范。
由于电压等级不同，设备型式各异，具体应用时还需按设备运输时所需的宽度进行校核，如不能满足要求，则应适当增大。
最新10kV高压柜技术参数及要求
10k V高压柜技术参数及要求副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求矿长：总工：主管矿长：审核：编制：黄延海华亭煤业集团核桃峪煤矿2011年11月22日副井地面110/35/10kV变电站10kV金属铠装封闭型移开式中置柜主要参数及要求一、设备型号及购置数量1、设备型号：KYN28A-12型金属铠装移开式中置柜2、购置数量：39台二、执行标准合同设备应至少符合不限于以下现行版的国家及行业标准：GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB5582 高压电力设备外绝缘污秽等级GB11022 高压开关设备通用技术条件GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB8287 高压支柱瓷绝缘子GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL403 10-35千伏户内高压真空断路器订货技术条件如国该标与电力行标有不一致处以标准较高者为准。
三、设备的运行环境条件1、安装地点：户内2、海拔高度：约1300m3、环境温度：最高+40℃最低-23℃4、湿度： 80%5、地震烈度： 6度6、污秽等级：Ⅱ级四、技术参数及要求1、类型及数量高压柜选用KYN28A-12型金属铠装移开式中置柜，共39台。
微机保护装置型号及数量由综自厂家提供，详见综合自动化系统技术要求，分散安装在10kV柜上。
制造商应提供开关柜需要的母线导体（含系统连接母排）及相关的支柱绝缘子、金具、柜间母线桥架。
制造商应提供从端子排去综自单元的编号连接线，并由开关柜生产厂家负责安装综自单元。
2、防误闭锁10kV开关柜则由五防机械闭锁装置实现防误闭锁。
10KV高压开关柜技术参数及要求
10KV高压开关柜技术参数及要求10KV高压开关柜技术参数及要求一、总则1（本技术条件书为本工程最基本的技术条件要求，投标方应根据本技术要求向招标方推荐成熟、可靠、技术先进的产品和系统方案，本技术条件书所提技术参数、功能要求和性能指标等为满足本工程需要而必须的最基本要求。
本技术条件书要求未详细提及的技术指标、性能要求应不低于有关中华人民共和国国标、电力行业标准、IEC标准。
当某项要求与上述儿种标准中不一致时招标方有权利要求投标方选择最严格要求供货。
2.应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
所有标准都会被修订，下列标准均为有效，有新标准颁布时，执行新标准。
ANS1-C37《金属封闭具有开断装置的开关设备》IEC-298 UkV以上52KV及以下高压交流金属封闭开关设备和控制设备》GB311《高压输变电设备的绝缘配合及高电压试验技术》GB11022《高压开关设备通用技术条件》GB3906《金属封闭开关设备》GB1984《交流高压断路器》GB2706《交流高压电器动热稳定试验方法》DL404-91《户内交流高压开关柜订货技术条件》GB3906-91《3-35KV交流金属封闭开关设备》GB1985-89 《交流高压隔离开关及接地开关》GB763《交流高压电器在长期工作时的发热》B2706《高压电器动稳定》GBN193《出口机构、电工、仪器仪表通用技术条件》GB1207-97《电压互感器》GB1208-97《电流互感器》GB1208-97《电力装置的继电保护和自动装置设计规范》DL402-91《交流高压断路器订货技术条件》DL403-91《103okV 户内高压断路器订货技术条件》DL404-97《户内交流高压开关柜订货技术条件》DL404-97 UkV以上50kV及以下交流金属封闭开关设备和控制设备》GB-191《包装贮运标志》二、运行环境：1（安装地点:室内。
0.4kV、10kV开关柜安装工艺标准及规范
照明盘内交-交双电源切换装置应能满足一回三相AC380V 电源和AC220V电源的自动/手动切换、自投自复功能。
所有盘柜（箱）、母线桥外壳颜色为淡灰色，色标B03。所 有电缆进/出开关柜的顶板/底板处需设置密封措施。
0.4kV开关柜
0.4kV抽屉式配电柜宽度700mm（自用电和照明的馈线 柜）、900mm，深度为1000mm；0.4kV固定式动力柜，母线 洞内8面Prisma iPM固定式动力柜（J1BJA03~ J8BJA03）尺 寸（宽×深×高）为600×305×1650mm，其余固定式动力柜尺 寸（宽×深×高）为800×600×2200mm。
母线槽的外壳采用钢制或铝制外壳，导体采用TMY铜母排， 通过绝缘中间支座紧固而成。母线与厂用变应采用插接箱封闭 连接，采用上进线方式。外壳的防护等级为IP40，盖板带散热 孔。母排与母排之间应用绝缘中间支座夹紧母排，利用空气绝 缘，在母排的表面附有绝缘套管保护。母线槽采用三相四线制。 母线槽单元之间的联接应用单螺栓夹紧装置，力矩为80Nm。
2.开关柜安装 2.1 按照设计图纸逐一正确布置开关柜。成列盘安装时， 先将每个盘柜调到大概水平位置，然后精确调整第一块盘， 再以其为标准逐个地调整其它的盘，或先调好中间一块盘， 然后左右逐个顺序调整。调整好的盘柜盘面一致，排列整 齐，盘与盘间无明显缝隙，并按照规范要求予以螺接固定， 完成盘间连接与设备接地。其安装偏差要求。
所有开关柜柜体颜色为浅灰色，色标B03。
0.4kV开关柜 与厂用干式变压器低压侧采用母线侧出连接，开关柜母排
10KV开关柜参数要求
（XGN-12(Z)10千伏高压开关柜技术要求参数一览表35KV高压开关（ZN23-35）柜技术要求参数一览表电容器技术数据一览表标称放电电流： 5kA陡波冲击残压（1/ 3μs，5kA）≤51.8kV（峰值）雷电冲击残压（8/20μs，5kA）≤45kV（峰值）操作冲击残压（30/100μs，500A）≤35kV（峰值）直流参考电压（1mA）≥26kV（峰值）七、10KV开关柜技术数据1．开关柜技术数据1．1型式铠装固定式高压开关柜1．2定电压(最高工作电压) 12 kV1．3额定电流 1250 A1．4雷电冲击耐压1.4.1对地相间断路器断口 75 kV1.4.2隔离断口 85 kV1.5工频耐压(1min)1.5.1对地相间断路器断口 42 kV1.5.2隔离断口 48 kV1.6额定频率 50 Hz1.7额定短路开断电流 31.5 kA1.8额定短路关合电流 80 kA(峰值)1.9额定短时耐受电流 31.5 kA( 4 s)1.10额定峰值耐受电流 80 kA1.11各组件及其支持绝缘件的外绝缘爬电距离1纯瓷绝缘 216 mm1.11.2有机绝缘 240 mm1.12防护等级 IP4X2.断路器的技术参数2.1型式户内真空断路器,弹簧操作机构2.2额定参数2.2.1额定电压(即最高电压) 12 kV2.2.2额定电流 1250 A2.2.3额定短路开断电流 31.5 kA2.2.4额定短路关合电流 80 kA(峰值)2.2.5额定短时耐受电流 31.5 kA( 4 s)2.2.6额定耐受电流 80 kA2.2.7额定绝缘水平2.2.7.1雷电冲击耐压 75 kV2.2.7.2工频耐压(1min) 42 kV2.3时间参量2.3.1分闸时间≤45 ms2.3.2合闸时间≤70 ms.2.3.3合闸不同期性≤3.5 ms2.3.4分闸不同期性≤12 ms2.4开断与关合工况:O-0.3s-CO-180s-CO2.4.1额定操作顺序2.4.2首相开断系数:1.52.4.3失步开断电流 25%*31.5 kA2.4.4失步开断恢复电压 2.5*12/√3 kV2.4.5额定电流开断次数 100002.4.6满容量短路开断次数 502.4.7机械操作次数 100002.5年漏气率真空度不低于6.6*10-2 Pa2.6操动机构型式电动机储能,弹簧操作机构.电源采用DC110V,失压时,可手动储能.3.电流互感器3.1型式环氧浇注型3.2额定电流比（按图纸要求）3.3准确级3.3.1测量级 0.53.3.2保护级 1 准确限值 10P3.4额定二次负荷 30 VA4.电压互感器4.1型式单相式4.2额定电压比 10/√3/0.1/√3/0.1/√3/0.1/3 kV4.3连接组别YN,yn,yn 开口三角4.4准确级4.4.1测量级 0.24.4.2保护级 0.5 准确限值 3P4.5额定二次负荷 50 VA5.避雷器技术参数5.1型式无间隙金属氧化锌避雷器5.2额定电压 17 kV5.3最大持续运行电压 13.2 kV5.4标称放电电流 5 kA5.5陡波冲击残压(1/3µs 5kA) ≤51.8 kV(峰值)5.6雷电冲击残压(8/20µs 5kA) ≤50 kV(峰值)5.7操作冲击残压(30/100µs 500A) ≤38.3 kV(峰值)5.8直流参考电压 (1mA) ≥26 kV5.9长持续时间小电流耐受能力(矩形波, 2000µs,20次冲击) 150 A6.所用变压器6.1型式 SC9-30/106.2额定容量 30 kVA6.3额定电压 12 kV6.4阻抗电压 4%6.5连接组别Yyn06.6空载损耗 200 W6.7负载损耗 560 W6.8绝缘水平6.8.1雷电冲击耐压 75 kV6.8.2工频耐压(1min) 35 kV八、35kV高压开关柜技术数据1、开关柜技术数据1.1 型式1.2额定电压40.5 kV1.3额定电流1250 A1.4雷电冲击耐压1.4.1对地、相间、断路器断口185 kV1.4.2隔离断口215 kV1.5 工频耐压（1min）1.5.1 对地、相间、断路器断口95 kV1.5.2隔离断口118 kV1.6 额定频率50 Hｚ1.7 额定短路开断电流25 kA1.8 额定关合电流63 kA（峰值）1.9 额定短时耐受电流25 kA（峰值）（3S）1.10 额定峰值耐受电流63 kA1.11 各组件及其支持绝缘件的外绝缘爬电距离1.11.1 纯瓷绝缘729 mm1.11.2 有机绝缘810 mm1.12 防护等级IP3X2断路器技术数据2.1 型式ZN23-35断路器（国产）2.2 额定参数2.2.1 额定电压40.5 kV2.2.2额定电流1250 A2.2.3额定短路开断电流25 kA2.2.4额定关短路合电流63 kA（峰值）2.2.5额定短时耐受电流25 kA（峰值）（3S）2.2.6额定耐受电流63 kA（峰值）2.2.7 额定绝缘水平2.2.7.1 雷电冲击耐压185 kV2.2.7.2工频耐压（1min）95 kV2.3 时间参量2.3.1 分闸时间≤55 ms2.3.2 合闸时间≤95 ms2.4 开断与关合工况2.4.1 额定操作顺序o—0.3s—co—180s—co2.4.2 首相开断系数2.4.3 失步开断电流25 kA2.4.4 失步开断恢复电压63 kV2.4.5 额定电流开断次数5000 次2.4.6 满容量短路开断次数20 次2.4.7 机械操作次数5000 次2.5 操动机构型式电磁机构或由电动机储能的弹簧操动机构2.6 SF6水分含量2.7操动机构型式3电流互感器技术数据3.1 型式环氧浇注型单相式3.2 额定电流比300/53.3准确级3.3.1 测量级0.2级3.3.2 保护级0.5级3.4 额定二次负荷100 VA4电压互感器技术数据4.1 型式单相式4.2 额定电压比35√3/0.1√3/0.1√3/0.1√3kV4.3联接组别YN, yn, yn 开口三角4.4准确级（按图纸要求）4.4.1测量级0.2级4.4.2保护级0.5级4.5 额定二次负荷50 V A5避雷器技术数据5.1 型式复合绝缘交流无间隙金属氧化锌避雷器5.2 额定电压35 kV5.3 最大持续运行电压44 kV5.4 标称放电电流 5 kA5.5 陡波冲击残压(1/3μS，10 kA) ≤150 kV（峰值）5.6 雷电冲击残压(8/20μS，10 kA) ≤131 kV（峰值）5.7 操作冲击残压(30/100μS，10 kA) ≤111 kV（峰值）5.8 直流参考电压(1mA) 72 kV5.9 长持续时间小电流耐受能力400 A6300kVA变压器技术数据一览表变压器附件及主要材料规格、型号、生产厂家十、电容器技术数据一览表。
10kV开关柜技术要求(规定)
技术规定4.2.110kV金属铠装中置式高压开关柜4.2.6.1概述对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。
（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。
卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。
生产和验收应符合以下标准：GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC60298（1990）额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备GB/T 311.2-2002 绝缘配合第2部分:高压输变电设备的绝缘配合使用导则GB/T762-2002 标准电流等级GB763-1990 交流高压电器在长期工作时的发热GB1984-2003 高压交流断路器GB1985-2004 高压交流隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件SD318-89 高压开关柜闭锁装置技术条件GB11032-2000 交流无间隙金属氧化物避雷器DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备以上所引用技术标准均应按现行标准执行。
但不仅仅限于这些标准。
4.2.6.2电气参数10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。
电气设备数据表4.2.6.2-1电气设备数据表4.2.6.2-2电气设备数据表4.2.6.2-3电气设备数据表4.2.6.2-4电气设备数据表4.2.6.2-5电气设备数据表4.2.6.2-6电气设备数据表4.2.6.2-7电气设备数据表4.2.6.2-8电气设备数据表4.2.6.2-9电气设备数据表4.2.6.2-10电气设备数据表4.2.6.2-11电气设备数据表4.2.6.2-12电气设备数据表4.2.6.2-134.2.6.3结构（1）对于额定参数和结构相同而需要替代的元器件应能互换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV高压开关柜基本资料及布置要求
(2008-12-12 10:15:42)
分类：专业知识
标签：
文化
一、KYN28A-12型铠装移开式交流金属封闭开关柜：
1.额定电流：630A,1250A,1600A,2000A,2500A,3150A
2.绝缘水平：
一分钟工频耐受电压：42kV
雷电冲击电压：75kV
3.额定频率：50HZ
4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA
5.额定峰值耐受电流： 50kA，63kA，80kA，100kA
6.防护等级：外壳IP4X,断路器室门打开为IP2X
7.外形尺寸（宽×深×高）（mm）：800×1500×2200（额定电流1250A及以下，电缆进出线） 800×1660×2200（额定电流1250A及以下，架空进出线）
1000×1500×2200（额定电流1600A及以上，电缆进出线）
1000×1660×2200（额定电流1600A及以上，架空进出线）
二、XGN2-12型铠装固定式交流金属封闭开关柜：
1.额定电流：630A,1250A,1600A,2000A,2500A,3150A
2.绝缘水平：
一分钟工频耐受电压：42kV
雷电冲击电压：75kV
3.额定频率：50HZ
4.额定短时耐受电流（4S）：20kA，25kA，31.5kA，40kA
5.额定峰值耐受电流： 50kA，63kA，80kA，100kA
6.防护等级：外壳IP4X,断路器室门打开为IP2X
7.外形尺寸（宽×深×高）（mm）：1100×1200×2650（额定电流1000A及以下）
三.布置要求：
第5．3．2条原规范第6．0．3条的补充修改条文。
对采用固定式开关柜的室内通道最小宽度，基本沿用原规范。
由于电压等级不同，设备型式各异，具体应用时还需按设备运输时所需的宽度进行校核，如不能满足要求，则应适当增大。
关于手车开关柜的通道宽度，不少运行单位反映，认为原规范数值偏小，根据目前各单位进行设备大修时的情况，将最小宽度放大至单车长加1200mm及双车长加900mm。
这两个尺寸与《厂用电设计技术规定》中手车式高压开关柜操作通道的最小宽度是一致的。
该规定单列布置最小宽度为2000mm，双列布置为2500mm，而小车长度为800mm，分别加上1200mm及900mm后，其最小宽度也是2000mm及2500mm。
对35kV手车式开关柜的操作通道最小宽度，据对部分地区的调查，采用宽度一般在2．2m 至3m之间，个别达3．5m。
但运行单位普遍反映，由于这种断路器检修工作量不大(如北京供电局介绍，一般手车每年小修1次，最多只要1天，大修则3～5年1次，每次3天左右)，在操作通道内检修，既方便又解决问题，很少推到检修间检修过，要求将通道宽度加宽到3000mm左右(开关厂在开关说明中要求柜前通道不能小于2200mm)。
一般35kv手车式配电装置以单列式为多，采用本条规定即单车长加1200mm作为最小距离是能满足要求的。
一般35kV手车的拉出长度为1340mm，则最小距离为2540mm。
35kV手车式开关柜若用电缆出线时，则柜后只需留lm宽的通道，作维护检修之用；若用架空出线时，因架空出线须在柜后用硬导体引至柜顶上再引出屋内，故需留出一宽为0．8m 的廊道给架空出线，这样柜后留距就不应小于1．8m。
