状态机的设计与实现

状态机的设计与实现

状态机的设计与实现作者:zhsj 日期:2015-7-29在数字逻辑电路中,状态机是一个非常重要的概念,也是常用的一种结构,状态机常常用于序列检测、序列信号的产生以及时序产生等方面。

利用Verilog语言也可以编写出可综合的状态机,并有多种编写格式和编写原则,本文主要整理的是状态机的一般编写方法和形式,以及可综合的状态机的一些设计原则。

一、状态机的结构1.1 状态机的组成状态机是组合逻辑和寄存器逻辑的特殊组合,一般包括两个部分:组合逻辑部分和寄存器逻辑部分。

寄存器用于存储状态,组合电路用于状态译码和产生输出信号。

状态机的下一个状态及输出不仅与输入信号有关,还与寄存器当前状态有关,其基本要素有三个,即状态、输入和输出。

状态也叫做状态变量。

在逻辑设计中,使用状态划分逻辑顺序和时序规律。

例如,要设计一个交通灯控制器可以用允许通行、慢行和禁止通行作为状态;设计一个电梯控制器,每层就是一个状态等。

输入是指状态机中进入每个状态的条件。

有的状态机没有输入条件,其中的状态转移比较简单;有的状态机有输入条件,当某个输入条件存在时,才能转移到相应的状态。

例如,交通灯控制器就没有输入条件,状态随着时间的改变而自动跳转;电梯控制器是存在输入的,每层的上下按键,以及电梯内的层数选择按键都是输入,会对电梯的下一个状态产生影响。

输出是指在某一状态时特定发生的事件。

例如,交通灯控制器在允许通行状态输出绿色,缓行状态输出黄色,禁止通行状态输出红色;电梯控制器在运行时一直会输出当前所在的层数及当前运行的方向(上升或下降)。

1.2 状态机的分类根据输出是否与输入信号有关,状态机可以划分为Mealy型状态机和Moore型状态机两种;根据输出是否与输入信号同步,状态机可以划分为异步状态机和同步状态机两种。

由于目前的电路设计中以同步设计为主,所以本文只介绍同步状态机。

1.2.1 Mealy型状态机Mealy型状态机的输出同时依赖于当前的状态和输入信号,其结构如图1.1所示。

状态机构建方法

状态机构建方法

状态机构建方法
状态机呢,就像是一个超级有规则的小世界。

咱先得确定状态。

这就好比你要给一群小动物分类,是猫是狗得先搞清楚。

你得明确有哪些不同的状态存在,比如说一个小灯,它就有亮和灭这两个状态。

这状态的确定可不能马虎,得把所有可能的情况都想到。

然后呢,就是状态之间的转换啦。

这就像是小动物们之间的变身魔法。

比如说,一个门有开着和关着的状态,那什么情况下门会从开着变成关着呢?可能是有人推了一下,或者是风吹的。

这个转换的条件要设定得特别清楚。

要是这个条件模模糊糊的,那状态机可就乱套啦。

就像你跟小伙伴玩游戏,游戏规则都不清楚,那还咋玩呀。

咱构建状态机的时候,还可以画个小图。

这图就像一幅小地图,把各个状态、转换条件还有动作都清清楚楚地标出来。

就像你去旅游,有个地图在手,就不会迷路啦。

这个图不用画得特别高大上,只要自己能看明白就行。

宝子们呀,构建状态机不是啥特别难的事儿,只要你细心一点,把每个环节都照顾到。

就像搭积木一样,一块一块稳稳地搭好,最后就能搭出一个超级棒的状态机啦。

而且呀,在这个过程中要是出了错也不怕,就像走路摔了一跤,拍拍土再起来接着干就好啦。

加油哦,宝子们,希望你们都能轻松构建出自己的状态机!。

第6章状态机设计

第6章状态机设计

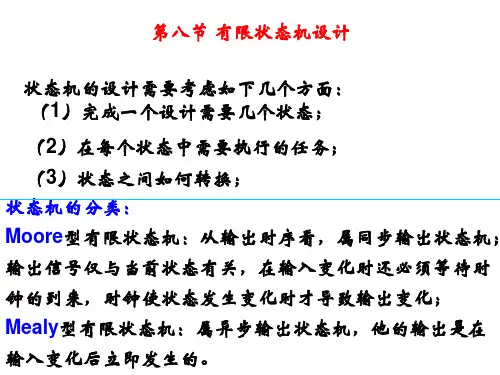

library IEEE; use IEEE.std_logic_1164.all; --use IEEE.std_logic_arith.all; --use IEEE.std_logic_unsigned.all; entity counter13 is port(cp:in std_logic; reset:in std_logic; q:out std_logic_vector(3 downto 0); op:out std_logic); end counter13; architecture rt1 of counter13 is type state is(s0,s1,s2,s3,s4,s5,s6,s7,s8,s9,s10,s11,s12); signal presentstate,nextstate:state; signal qn:std_logic_vector(3 downto 0); begin switchtonextstate:process(cp) begin if reset=‘1’ then q<=0; presentstate<=s0; elsif cp'event and cp='1' then presentstate<=nextstate; end if; end process switchtonextstate;
CLK
QB CLK QC
d1 d2 d3
EN
EN QD countA
0
计数加1
四位二进制同步计数器电路图
四位二进制同步计数器真值表
library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all;----由ste_logic_vector转换成integer; entity countA is port(clk,clr,en: in std_logic; QA,QB,QC,QD:out std_logic); end countA; architecture exampleA of countA is signal count_4:std_logic_vector(3 downto 0); begin QA<=count_4(0); QB<=count_4(1); QC<=count_4(2); QD<=count_4(3); process(clk,clr) begin if(clr='1')then count_4<="0000"; elsif (clk'event and clk='1')then if (en='1')then if(count_4="1111")then count_4<="0000"; else count_4 <=count_4+1; end if; end if; end if; end process; end exampleA;

《状态机程序设计》课件

《状态机程序设计》课件

02
状态机的实现方式
状态机的编程语言实现
编程语言选择
根据应用场景和需求,选择适合的编 程语言来实现状态机。常见的编程语 言如C、C、Java等都可以用来实现 状态机。
编程语言实现方法
使用条件语句(如if-else语句)或 switch语句来描述状态转移逻辑。可 以使用枚举类型或常量来定义状态, 使用变量来存储当前状态。
状态机的图形化工具实现
图形化工具介绍
使用图形化工具可以方便地设计状态 机,减少编程的工作量。常见的图形 化工具如Stateflow、Simulink等。
图形化工具实现方法
在图形化工具中,可以通过拖拽状态 和转移来构建状态机。通常图形化工 具会提供丰富的状态机元素和功能, 如状态转换、事件触发等。
状态机的硬件实现
03
状态转换明确
状态转换应具有明确的触发条件和执行动作。在状态机中,从一个状态
转换到另一个状态时,应清晰地定义转换条件、输入和输出以及相应的
处理逻辑。
状态机的设计技巧
使用子状态
当一个状态的内部行为复杂时,可以考虑将其拆分为子状态。 子状态可以进一步细化和描述该状态的内部行为和逻辑。
使用分层状态机
当一个系统具有多个层级或多个子系统时,可以考虑使用分层状 态机。上层状态机可以控制下层状态机的行为,而下层状态机负
案例三:交通信号控制系统的状态机设计
总结词
复杂、多因素控制
详细描述
交通信号控制系统涉及多个信号灯的状态转 换,如红、黄、绿等。通过状态机的设计, 可以实现对交通信号的精确控制,确保交通 流畅、安全。同时,需要考虑多种因素,如 车流量、行人流量等,以实现最优的状态转 换策略。
05
状态机设计的常见问 题与解决方案

如何设计最优化的状态机(有图版)

如何设计最优化的状态机(有图版)

如何设计最优化的状态机前言:数字电路通常分为组合逻辑电路和时序电路,组合逻辑电路outputs = F(current inputs)时序电路outputs = F(current inputs,past inputs)有限状态机就是时序电路的数学抽象,一个有限状态机系统包括inputs ,outputs, states .状态机分为同步状态机(synchronous)和异步状态机(asynchronous),异步状态机由于输出信号不稳定,所以不详细讨论,对绝大多数设计来说,用的最广泛的是同步状态机。

下面主要讨论了同步状态机的设计。

一.状态机的基础知识1.1. moore状态机和mealy状态机的区别:2.1.1moore状态机输出只依赖于及其的当前状态,与输入信号无关。

这是moore状态机的优点。

下面是moore状态机的模型:moore状态机比较容易用数学的方式来分析,因此被更广泛的用在代数状态机理论中(algebraic FSM theory)。

Mealy状态机输出依赖于机器现在的状态和输入的值,如果输入改变,输出可以在一个时钟周期中将发生了改变。

其模型如下:图的说明:state memory :保存现在的状态(current state s(t) )state transistion function :根据现态和输入x(t),s(t+1)来决定下一个状态。

Output function :根据s(t)和x(t)来决定最后的输出。

Mealy 状态机通常可以有更少的状态变量,因此在工程领域有更为广阔的应用,状态变量越少,则所需的存储单元就越少。

下面用简单的实例来具体说明两者编程的区别,和综合出来的结果的不同:Mealy状态机的简单例子:1.源程序:demo_process:process(clk,reset)beginif(reset = '1')thenstate <= s0;out1 <= (others=>'0');elsif rising_edge(clk) thencase state iswhen s0 => if(in1 = '1')thenstate <= s1;out1 <= "1000";end if;when s1 => if(in1 = '0')thenstate <= s2;out1 <= "1001";end if;when s2 => if(in1 = '1')thenstate <= s3;out1 <= "1100";end if;when s3 => if(in1 = '0')thenstate <= s0;out1 <= "1111";end if;when others =>null;end case;end if;end process;modelsim仿真结果:synplify综合结果:1.模块表示图:在这张综合图上可以明显得看出红线即input所参与决定的是状态的产生和输出。
