常用闭门器介绍
防火门闭门器(GA 93-2004)
防火门闭门器（GA 93-2004）收藏下载发文字号：GA 93-2004颁布部门：中华人民共和国公安部法律效力：行业标准颁布日期：2004-03-18生效日期：2004-10-01前言本标准第6章为强制性条文，其余为推荐性条文。
本标准自实施之日起，代替GA93－1995《防火门用闭门器试验方法》。
本标准与GA93－1995 相比，主要变化如下：——不允许有定位装置的防火门闭门器（1995 年版的6.5；本版的第1 章）。
——增加了术语和定义（见第3 章）；——增加了防火门闭门器分类、规格（见第4 章）；——增加了防火门闭门器标记（见第5 章）；——增加了防火门闭门器的常规性能（见6.1）；——增加了防火门闭门器使用寿命及使用寿命试验后的性能（见6.2）；——修改了防火门闭门器高温下的开启力矩（1995 年版的6.2；本版的6.3.1）；——修改了防火门闭门器高温下的最大关闭时间(1995 年版的6.3；本版的6.3.2)；——修改了防火门闭门器高温下的最小关闭时间（1995 年版的6.3；本版的6.3.3）；——修改了防火门闭门器高温下的关闭力矩（1995 年版的6.2；本版的6.3.4）。
本标准由公安部消防局提出。
本标准由全国消防标准化技术委员会归口。
本标准起草单位：公安部天津消防科学研究所。
本标准参编单位：浙江瑞安市瑞迪五金门控有限公司。
本标准主要起草人：刘晓慧、吴海江、白淑英、冯玉成、张君娜。
本标准首次发布于1995 年1 月17 日。
1 范围本标准规定了防火门闭门器的分类、规格、标记、要求、试验装置、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于安装在防火门和防火窗上使用的无定位装置的闭门器。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
门禁系统常见的门锁种类
门锁在门禁系统中是必不可少的部分。
根据控制方式可分为：①通电开锁型：通电时，锁把门打开。
②断电开锁型：断电时，锁把门打开。
常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。
按照功能来分1，断电开门型电插锁2，断电闭门型电插锁3，集成机械钥匙型电插锁A,断电开门型B,断电闭门型4，全无框玻璃门电插锁按附加功能或线芯数1，标准功能: 2线型红线（+12V),黑线（GND)2，带锁状态信号反馈4线型2个电源线，2个信号线（NC /COM）5线型2个电源线，3个信号线（NC /NO/COM）3，带锁状态信号并带门状态信号反馈6线型2个电源线，2个锁状态信号，2个门状态信号8线型2个电源线，3个锁状态信号，3个门状态信号下边咱们简单介绍一下常用的门禁锁一、通电开锁型1、普通电控锁普通电控锁，适用范围：铁门。
按锁芯可分为：单头，一般应用于普通单元门。
双头，有两个锁芯，应用特殊场合比如银行，监狱等。
外观上可分为：喷粉，外观上看为灰白色。
电镀，外观上看为银白色。
上锁方式：碰撞上锁，门弹回需配置闭门器。
安装方向：左开，右开，外开，内开。
主锁体装在门框上。
开锁电压：12~15V。
开锁电流：1.5A-3A 通电/延时时间：小于1S。
电源及布线：无需另加电源，2芯线，12V脉冲电压。
缺点：开门噪音大，震动大，无法自动上锁2、静音电控锁静音电控锁，适用范围：铁门。
外观上比较单一，一般就一种电镀的。
上锁方式：碰撞上锁，门弹回配置闭门器。
安装方向：无需区分开锁电压：6~15V。
开锁电流：1.5A-3A 通电/延时时间：小于1S。
电源及布线：无需另加电源，2芯线，12V脉冲电压。
优点：开门噪音低，可自动上锁。
缺点：门没关好无提示音，无法自动上锁。
3、电机锁电机锁，适用范围，铁门。
开锁方式：电压信号控制开锁，门弹回需配置闭门器。
安装方向：无需区分开锁电压：12V。
双门隐藏式顺序闭门器工作原理

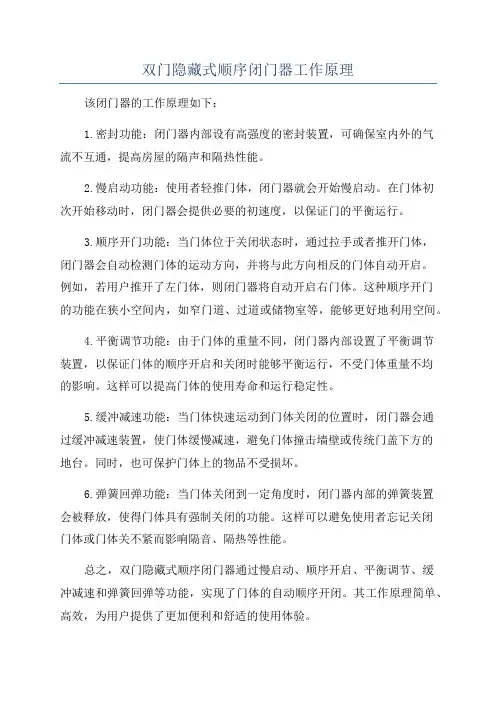

双门隐藏式顺序闭门器工作原理
该闭门器的工作原理如下：
1.密封功能：闭门器内部设有高强度的密封装置，可确保室内外的气
流不互通，提高房屋的隔声和隔热性能。
2.慢启动功能：使用者轻推门体，闭门器就会开始慢启动。
在门体初
次开始移动时，闭门器会提供必要的初速度，以保证门的平衡运行。
3.顺序开门功能：当门体位于关闭状态时，通过拉手或者推开门体，
闭门器会自动检测门体的运动方向，并将与此方向相反的门体自动开启。
例如，若用户推开了左门体，则闭门器将自动开启右门体。
这种顺序开门
的功能在狭小空间内，如窄门道、过道或储物室等，能够更好地利用空间。
4.平衡调节功能：由于门体的重量不同，闭门器内部设置了平衡调节
装置，以保证门体的顺序开启和关闭时能够平衡运行，不受门体重量不均
的影响。
这样可以提高门体的使用寿命和运行稳定性。
5.缓冲减速功能：当门体快速运动到门体关闭的位置时，闭门器会通
过缓冲减速装置，使门体缓慢减速，避免门体撞击墙壁或传统门盖下方的
地台。
同时，也可保护门体上的物品不受损坏。
6.弹簧回弹功能：当门体关闭到一定角度时，闭门器内部的弹簧装置
会被释放，使得门体具有强制关闭的功能。
这样可以避免使用者忘记关闭
门体或门体关不紧而影响隔音、隔热等性能。
总之，双门隐藏式顺序闭门器通过慢启动、顺序开启、平衡调节、缓
冲减速和弹簧回弹等功能，实现了门体的自动顺序开闭。
其工作原理简单、高效，为用户提供了更加便利和舒适的使用体验。
闭门器
闭门器闭门器1.闭门器设计选用、安装闭门器是安装在单向开启的平开门扇上部，适用于木质、钢质疏散门、防火门和有较高使用要求的场所用门。
其主要作用是：a 确保防火门在火灾紧急状态下处于关闭状态；保护楼宇使用者的生命安全，防止火势和烟雾的蔓延。
b控制门的开启、闭合，保护使用者和门扇、门五金。
c 确保门的锁定装置（机械锁、电锁等）正常工作。
d 节能、隔音。
闭门器的工作原理图如下：优质的闭门器产品外观应平整、光洁，字迹及图案清晰、完整；外饰面金属镀层耐腐蚀等级应符合标准：QB/T 3826-1999的要求；使用时闭门器应运转平稳、灵活、无噪音；储油部件的密封不得有渗漏油现象；产品应能适应环境温度的变化，在-15℃—40℃温度范围内应能工作正常；闭门器中心复位偏差应不大于0.15°；全关闭调速阀时关闭时间不小于20秒，全打开调速阀时关闭时间不大于3秒。
按闭门力度分类，闭门器可分为固定力度与可调力度；闭门力度是指关闭一定宽度的门扇所需要的弹簧力。
固定力度只能根据门宽选择闭门器力度；可调力度可在现场调节闭门力度，适用范围广，安装调节及维护便捷。
力度等级 1 级 2 级 3 级 4 级 5 级 6 级门扇宽（mm）800 900 950 1050 1200 1500 内门门扇重（kg）15-30 25-45 40-65 60-85 80-120 100-150门扇宽（mm）800 900 950 1050 1200 外门门扇重（kg）15-30 25-45 40-65 60-85 80-120按安装方式分类可分为明装式（代号M）和隐藏式（代号Y）；执行标准/参考标准1.中国行业标准QB/T 3893-2005a.一级标准（高使用频率）开启次数：≥100万次b.二级标准（中使用频率）开启次数：≥50万次c.三级标准（低使用频率）开启次数：≥20万次2.美国国家标准：ANSI 156.4，美国保险商实验室UL10Ca.一级标准开启次数：≥200万次b.二级标准开启次数：≥100万次c.三级标准开启次数：≥50万次3.欧洲标准CE：EN 1154（性能测试）及EN 1634（防火测试），开启次数指标：≥50万次。
外装式门顶闭门器的分类

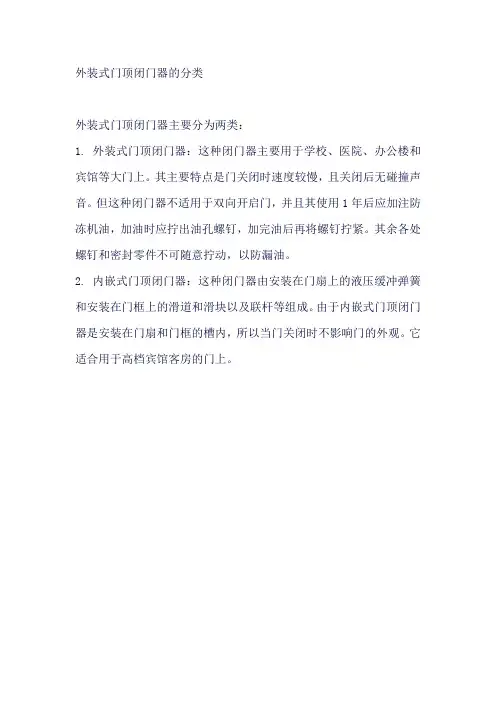

外装式门顶闭门器的分类
外装式门顶闭门器主要分为两类：
1. 外装式门顶闭门器：这种闭门器主要用于学校、医院、办公楼和宾馆等大门上。
其主要特点是门关闭时速度较慢，且关闭后无碰撞声音。
但这种闭门器不适用于双向开启门，并且其使用1年后应加注防冻机油，加油时应拧出油孔螺钉，加完油后再将螺钉拧紧。
其余各处螺钉和密封零件不可随意拧动，以防漏油。
2. 内嵌式门顶闭门器：这种闭门器由安装在门扇上的液压缓冲弹簧和安装在门框上的滑道和滑块以及联杆等组成。
由于内嵌式门顶闭门器是安装在门扇和门框的槽内，所以当门关闭时不影响门的外观。
它适合用于高档宾馆客房的门上。
电动闭门器的原理
电动闭门器的原理近年来，电动闭门器在各种场合中广泛应用，它能够自动关闭门窗，提供便利和安全保障。
那么，它的工作原理是什么呢？一、电动闭门器的组成电动闭门器主要由控制器、电机和传动装置组成。
控制器是整个系统的核心，负责控制电机的启停和运行方向，通过传动装置将电机的运动转化为门的开合动作。
二、电动闭门器的工作原理当有人通过门的时候，控制器会接收到信号，启动电机，通过传动装置使门自动打开。
同时，控制器也会设置开门时间，超过设定时间后，控制器会判断门是否还有其他人通过，如果没有，则关闭门；如果有，则延长开门时间。
在门关闭的过程中，控制器会不断检测门的位置，当门完全关闭时，控制器会停止电机的运行。
三、电动闭门器的工作原理解析1. 电机驱动：电动闭门器内置的电机通过电源供电，产生转动力矩，通过传动装置将门推开或关闭。
2. 控制信号：当有人靠近门时，门上的感应器会发出信号，控制器接收到信号后，启动电机。
控制器根据不同的设置可以实现不同的功能，例如自动开门、延时关闭等。
3. 传动装置：电动闭门器内置的传动装置可以将电机的旋转运动转化为门的开合运动。
传动装置通常采用齿轮、链条或皮带等结构，具有较高的传动效率和稳定性。
4. 门的位置检测：电动闭门器内置的位置传感器可以实时监测门的位置。
当门完全关闭时，控制器会停止电机的运行，确保门的安全关闭。
四、电动闭门器的优势1. 提供便利：电动闭门器可以自动打开和关闭门，不需要人工操作，提供了便利。
2. 增加安全性：电动闭门器可以减少门被意外撞击或者被强行打开的风险，增加了门的安全性。
3. 节约能源：电动闭门器可以根据需要自动调节开门和关门的时间，避免门长时间处于开启状态，节约能源。
4. 延长门的使用寿命：电动闭门器可以控制门的开合速度和力度，避免门被猛力关闭，延长门的使用寿命。
五、电动闭门器的适用场合电动闭门器适用于各种场合，如商场、办公楼、医院、学校、酒店、机场等。
它可以提供便利和安全保障，满足人们对门的自动化需求。
闭门器原理,闭门器拆解
闭门器原理,闭门器拆解闭门器是安装在门上的一种装置，用于平衡门的重量并控制门的开关。
它拥有一系列复杂的部件和机制，其中包括门缓冲器、弹簧、气缸和活塞等等。
闭门器的原理是通过一定方式的弹性储能，使得门开启时向外发力，而关闭时则对门施加抑制力。
一般来说，闭门器分为两种类型：表面安装式和隐藏式。
这两种类型的闭门器的结构和原理有所不同。
表面安装式闭门器结构简单，容易安装和管理。
它由四个主要组件构成，包括门体支架、门缓冲器、弹簧和活塞。
当门被拉动以打开时，门缓冲器就会抽回一定的活塞，并且储存一些能量。
当门关闭时，门缓冲器就会释放储存的能量将门轻轻地带回原位。
而隐藏式闭门器通常安装在门下部的地板上，主要由弹簧、气缸和相应系列的配件构成。
当门开启时，弹簧和气缸则会对门施加压力，使得门带动气缸的活塞在气体压力的产生下缓慢缩回；而当门关闭时，气体控制阀门开启，气球中气体流出，使得气缸活塞产生控制的下降，从而实现缓慢关闭的目的。
当我们仔细观察闭门器的内部结构，我们会发现它有很多精密的零部件。
闭门器旋转轴、波门盘、弹簧、气缸活塞等等。
弹簧是闭门器中最重要的部件之一。
根据使用环境的不同，弹簧可以采用不同的材质制造，如不锈钢、高强度合金等。
缓冲器也是非常重要的部件，它可以对门的移动轨迹，以及门的由开向关的转换产生影响。
在闭门器的拆解过程中，我们需要先将门卸下，然后将闭门器和门的连接部分拆开。
接着，我们可以分解闭门器，逐一清理它的零部件，确保其处于良好的状态。
在这个过程中，我们需要特别注意闭门器的螺丝和螺母的位置，以免遗漏或安装错误。
一旦闭门器组件全部拆解清理完毕，我们可以进行维护和更换必要的零部件。
之后，我们可以将闭门器重新组装，重复以上步骤，以确保闭门器在运行期间始终保持优良的性能。
闭门器作为门的重要保护装置，在门的使用中扮演着不可或缺的角色。
其设计精妙，内部结构组件丰富，需要经过严格维护，以确保其正常运作，并为人们的生活提供更加舒适方便的环境。
基站、机房常用锁的功能种类介绍
机柜电控锁原理与天地杆电控锁类似，只是形态上不同，一般采用脉冲电磁阀控制，带 有天地杆功能，安全性较高，由于柜体种类较多，安装空间小，后期的改造难道也相应增加， 故一般生产柜体的时候要定制好。
结语 要配什么样的锁，得看是什多锁具，左外开、左内开、右外开、右内开，锁舌的方向，结构都不一样， 所以在项目选型的时候，这些都要充分考虑。另外，由于锁体内部的机械结构比较复杂，非 专业人士一般不要拆开，否则会出现无法上锁，或者无法开门的情况。
3、 无碰撞——关门无碰撞，降低了闭门器的选择要求（不一定用 65KG 的闭门器， 可自由选择适合该门的闭门器），解决了楼宇门因闭门器力量过大而产生的门体碰撞声， 使门更不容易变形，延长了门体的使用寿命。
4、 声音轻——关门自动上锁，无噪音，解决了因电控锁本身而产生的噪音 5、 寿命长——使用寿命可达 35 万次。其内部齿轮是采用工程塑料，相当于钢的的 特性，门磁开关可达 200 万次， 6 摩擦小——灵性锁能装任何楼宇门，而且锁舌的工作磨损几乎为零，电控锁是靠压 力来工作，对锁舌的摩擦力比较大 7、 声音提示——开锁提示音（如开锁后不开门，锁具能自动提示开门） 8、 自动检测锁舌状态——开锁后如不开门，延时 15 秒后自动重新上锁；开门后如 人为把锁舌伸出能自动回位，提升了安全性，增强防盗性，体现了该锁的智能性 9、 安装方便——固定安装孔和电控锁的一样，方便用户安装；接线四个端子，两根 电源线，两根楼宇开锁线 脉冲锁（目前基站常用）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——外露式，代号为L;
——隐藏式，代号为Y.
二、闭门器的技术参数
二、闭门器的技术参数
二、闭门器的技术参数
2、几个参数 2.1 关闭能力
闭门器的关闭能力取决于门扇的宽度。大多数情况下，闭门器可以设定并调整以适合不同门扇 的开闭要求。在某些不可估计的情况下（比如风力的影响），建议选用更高关闭能力的产品。
中华人民共和国公共安全行业标准
二、闭门器的技术参数
1.闭门器的分类和代号（建筑标准）
1.1按照关闭能力划分，可分为六个级别，其代号分别为1、2、3、4、 5 、 6。
二、闭门器的技术参数
1.2按照反复启闭性能划分，可分为： ——启闭循环次数不少于100万次，代号为A； ——启闭循环次数不少于50万次，代号为B； ——启闭循环次数不少于30万次，代号为c。 1.3按照有无驻持功能划分，可分为： ——无驻持功能，代号为F； ——有驻持功能，代号为Z. 1.4按照安装形式划分，可分为：
三、闭门器的选用
5、延时关闭功能
门从开门的最大位置开始匀速缓慢关闭，可根据要求满意的无级调节。适宜用在出 入平凡且人多的场所，特别是医院，有老人、儿童与残疾人出入的门与通道使用。 6、闭锁调节功能
可以使用在门重与门宽范围很大的不同门上安装，以及因环境原因关门阻力较大的
场所。随意无级调节可以获得满意的关门力量，特别实用在海滨城市、车船因防风关门 阻力时常变化的场所。 7、使用环境 北方地区，应选用低凝液压油闭门器；有防火要求的地方，应选用防火闭门器。
二、闭门器的技术参数
3、关闭能力分段功能
a、开启阻尼功能 闭门器的开启阻尼功能，可以减少开门的冲 击力（例如大力推门或者强风的压力），从而 尽量避免对墙面或者门扇造成的撞击损坏。 b、闭门速度 闭门速度可以根据需要调节控制门扇闭合时 的速度。
c、延时关闭 延时关闭功能可以延长门扇的闭
合时间，让携带行李、大件物品、
四、闭门器的安装
1、闭门器的安装方式有：
四、闭门器的安装
四、闭门器的安装
常用闭门器介绍
一、闭门器的相关标准 二、闭门器的技术参数 三、闭门器的选用 四、闭门器的安装
一、闭门器的相关标准
1. JG／T 268—2010 建筑用闭门器
中华人民共和国建筑工业行业标准
2. QB / T 2698一2005 闭门器
中华人民门闭门器
2.2 顺位器
在双扇企口对开门都安装了闭门器的情况下，使用顺位器可以保证两扇门安装正确的顺序闭 合。
2.3 驻持
通过一些专用的附件（如带定位的摇杆）或者在闭门器内增加互锁定位功能，可以让门扇在
打开的情况下保持在某个位置。但是，驻持不适用于防火门或者有防烟要求的门。
2.4 快开式摇杆
使用快开式摇杆，可以无阻力地打开门扇，但加力闭合门扇，可以用于有防火要求的场合。
180°和120°。有的品牌的闭门器不分开启方向，有的品牌的闭门器要分左开式和右
开式，选用时要注意。 3、是否需要驻持功能 根据实际情况，确认门扇开启后是否需要驻持功能。 4、阻尼缓冲功能 快速开门到一定位置后产生阻尼缓冲，而且该阻尼缓冲力量与范围可以根据使用要 求自行调节；该功能用于防止用力快速开门时门或锁碰撞墙面，或应急逃生时防止人在 快速开门时失重而向前倾斜倒地。
婴儿车的人员可以从容通过。 d、闭锁调节 闭锁调节功能可以让门扇保证闭
合并且上锁，达到安全要求。
三、闭门器的选用
1、关闭能力 门重与门宽是选择闭门器型号的前提，一般门重小选择力量小的型号，这样一是开 门时感觉很轻松，安装在门上也协调美观，其次小的产品一般也较经济。 2、最大开启角度、开启方向 使用场合不同，要求闭门器的最大开启角度也不同。闭门器的常见开启角度有
