寺冈SM电子秤传秤软件使用方法
寺岗SM电子秤说明书
，629X3，按[打印]：设置小数点取两位同时四舍五入， 再按保存健[#], 再按三次[M] ,关机（先按机上的开关再按电源）,置零+走纸，按[清除键] 四.做标签自由格式(*注意：例子为：58X34 的标签纸，实际情况以打印标签纸 的长，宽为准) 进入[M]，[置零]，[M]，12X1，按[打印]，按[去皮]：(设置标签纸大小)输入： 58（长度），按[打印]， 输入 30(宽度), 按[打印],再按 0(选取零角度) 二.设置标签自由格式 做总价: 2X, 按[打印](进入二层设置)；X 轴：42，按[打印]；Y 轴:2, 按[打印]; 零角度选择:输入 0 按[打印]; 再选择打印状态：输入 3, 按[打印];再选择字体:同过左键盘上第七键 [<<]和第八键[>>],按[打印] 这里选择:M3 做单价: 3X, 按[打印](进入三层设置)；X 轴：30, 按[打印]；Y 轴:13, 按[打印]; 零角度选择:输入 0 按[打印]; 再选择打印状态：输入 3, 按[打印]; 再选择字体:同过左键盘上第七键 [<<]和第八键[>>],按[打印] 这里选择:M1 做重量: 4X, 按[打印](进入四层设置)；X 轴：45, 按[打印]；Y 轴:13, 按[打印];
四．IP 地址的设置 按 住置零 键+3752 ( 放手) → 再按住置 零键+0416 (放手 ) → 设 IP 地址 ( “ 192．168．000 ” 只是 12 位数字 , 其
中前 9 位数字是可以改变 , 后三位数字不能在 IP 改变方向, 只能在 141 功能参 数设置中的 “135” 项目栏里修改 )
这里选择:M1 做条码：12X，按[打印](进入十二层设置)；X 轴：2, 按[打印]；Y 轴:1, 按[打 印]; 零角度选择:输入 0 按[打印];条码高度：10，按[打印]；再选择打印状态：输入 3, 按[打印]; 店名设置：13X，按[打印](进入十二层设置)；X 轴：16, 按[打印]；Y 轴:22, 按 [打印]; 零角度选择:输入 0 按[打印];打印区域：长（50），宽（8~10）；再选择打印状态：输入 3, 按[打印]; 最后按保
寺岗SM-90电子称简易设置
第一部分 条码秤的操作要点一、面板结构1． 面板左边为预置键，共56项；一些预置键同时作为报表打印控制键，可自由选择按月、日、期，按部门、店营、营业员、24小时等方式打印报表；2． 面板右边为数字键和一些功能键。
要点：1.在英文资料中，“C”键 = 清除键；“T”键 = 去皮键；2.“X”乘号键及“*”打印键在编程时常分别作为项目选择键及确认键；3.“走纸”为走纸键；4.“#”为项目存储键，在编程及PLU打印选择时有用；5.“-”键为倒退键，在编程时可按此键倒退前一个项目。
二、条码纸的安装要点：1． 条码纸和报表收据纸的安装方法相同，只是报表收据纸不安装在回收轴上，直接从分离器上穿到外面并压在打印头下，在装纸筒上的标尺要打向相应的位置；2． 卡纸板有自锁的倒刺，安装及拆卸时要先转90度；3． 装纸筒前边的活动小轮要调节到适当的位置，否则纸会走偏，或者卡纸；4． 每次重装条码纸后，一定要按“走纸”键走纸。
三、打印操作要点：1． 条码打印时，先按PLU号，再按“#”键，然后按“*”键；2． 计重项目打印时，必须有重量，零重时不会打印；3． 计数项目打印时，必须为零重，否则不打印；4． 计数项目的打印操作：PLU号----“#”----“X”----数量----“*”键；5． 报表打印操作：“方式”键----置零键----预置键上选择打印方式----“*”键四、清洗打印头操作要点：1.关掉电源2.把打印头开关打开，取出纸盒3.用清洗笔头沾上清洗剂轻轻把打印头上的脏物擦洗掉第二部分 常见故障处理一、条码纸易卡住1． 检查卡纸板位置是否合适2． 检查活动小轮位置是否合适二、机器拒绝打印条码纸1． 称重时是否没有重量2． 非称重时是否有重量3． 按PLU号后按“*”之前是否按过“#”键4． 纸筒里边的标尺位置是否指向“标签”三、条码纸打印出两张1． 安装条码纸后有无走纸2． 纸张尺寸是否正确3． 纸张的间距是否均匀4． 自由格式文件的设置是否超出尺寸范围四、条码纸偶尔没有打印上条码金额一项过大溢出，超出条码允许范围五、打印出的条码模糊请用清洗笔清洗打印头六、条码不能正确扫描1． 条码的编程规则是否正确？2． 条码边界是否模糊？解决方法：拧紧热敏打印头的固定螺钉，可使边界变清晰；3． 查看条码是否有断线？解决方法：清洗打印头。

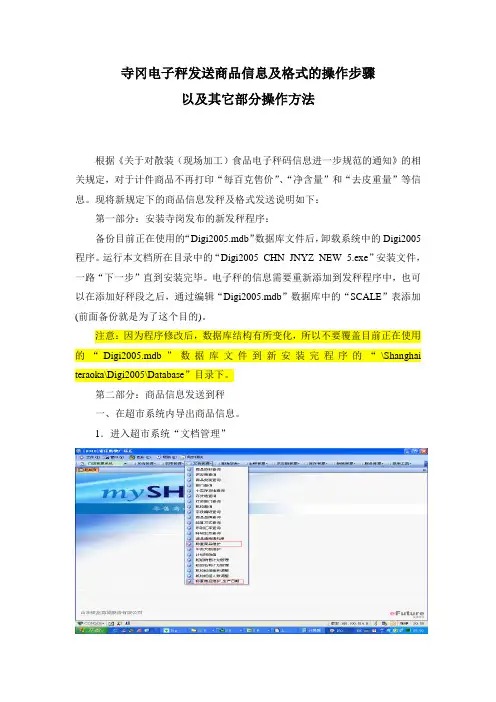

寺冈电子秤格式及发送说明(计件)
寺冈电子秤发送商品信息及格式的操作步骤以及其它部分操作方法根据《关于对散装（现场加工）食品电子秤码信息进一步规范的通知》的相关规定，对于计件商品不再打印“每百克售价”、“净含量”和“去皮重量”等信息。
现将新规定下的商品信息发秤及格式发送说明如下：第一部分：安装寺岗发布的新发秤程序：备份目前正在使用的“Digi2005.mdb”数据库文件后，卸载系统中的Digi2005程序。
运行本文档所在目录中的“Digi2005_CHN_JNYZ_NEW_5.exe”安装文件，一路“下一步”直到安装完毕。
电子秤的信息需要重新添加到发秤程序中，也可以在添加好秤段之后，通过编辑“Digi2005.mdb”数据库中的“SCALE”表添加(前面备份就是为了这个目的)。
注意：因为程序修改后，数据库结构有所变化，所以不要覆盖目前正在使用的“Digi2005.mdb”数据库文件到新安装完程序的“\Shanghai teraoka\Digi2005\Database”目录下。
第二部分：商品信息发送到秤一、在超市系统内导出商品信息。
1．进入超市系统“文档管理”图1进入新超市系统，点开“文档管理”下拉菜单，在“称重商品维护”或“称重商品维护_生产日期”内导出商品信息。
需注意的是：计重商品的商品信息必须在“称重商品维护”模块内导出；计件商品的商品信息必须在“称重商品维护_生产日期”导出。
2．在“称重商品维护”或“称重商品维护_生产日期”模块内“查找”并“导出”商品信息。
(1)查找商品信息进入“称重商品维护”或“称重商品维护_生产日期”，点“查找”，如图2图2点击“查找”后，输入查询条件。
如图3。
点击“查找”后，显示相应的商品信息。
(2)“导出”商品信息。
查找到相应商品信息后，点“导出”，选择“导出到TXT”。
如图4。
点击“导出到TXT”后，显示图5，点击“保存”。
点击后，显示图6“是”后显示图7。
点击“文件”菜单下的“另存为”以便更换文件格式。
寺冈电子秤设置方法
寺冈SM-80PCS 电子秤设置方法一．141 设置:首先进入Z 模式（在称重状态下按四次［方式］键，直到屏幕上出现Z1.0 时）按置零+141第一步：0X4，按［打印］：（设置条形码格式，标准格式：F1F2CCCCCXXXXXCD ）第二步：3X28 ，按［打印］：（设置条码前导位，如28）第三步：24X16, 按［打印］：（设置标签格式，标准格式：F1）第四步：41X0, 按［打印］：（称重和非称重自动转换）第五步：42X0 ，按［打印］：（调出PLU 码后可改价）第六步：49X2 ，按［打印］：（做联网设置）第七步：50X1, 按［打印］：（做联网设置）第八步：64X1, 按［打印］：（禁止设置密码）第九步：135X ，按［打印］：（设置秤号：即IP地址第四位）［前三位IP 设置参考第三步］按［#］键保存,再按［方式］键退回到称重状态·注：下面是关于各模式相互切换的方法，以下设置将不再赘述：S模式：在称重状态下按三次［方式］键，直到屏幕上出现S1.0 PLU FILE 时；Z 模式：在称重状态下按四次［方式］键，直到屏幕上出现Z1.0 RESET SALES 时；二．142 设置:进入Z 模式。
按置零+3752，松手后再按置零+142，629X4（总金额分位四舍五入）,按［打印］；646X1（重量小于40g 并且总价大于 5 分钱时可以打印），按［打印］；再按［#］健保存。
再按［方式］键。
关机（按机器底部的开关）,然后再开机即可。
三. IP 地址设置（即IP 前三位的设置）：进入Z 模式。
按置零+3752，松手后再按置零+0416 ，输入IP 地址的前三位：（例如：192.168.0 则在秤上输入：192168000），按［#］键保存，关机后再开机即可。
IP 地址的最后一位为秤号：（改变其称号：置零+141，135X ，输入相应称号）四、编辑标签自由格式（* 注意：例子为：35X37 的标签纸，实际情况以打印标签纸的长，宽为准）（1）、进入标签编辑模式：进入S 模式。

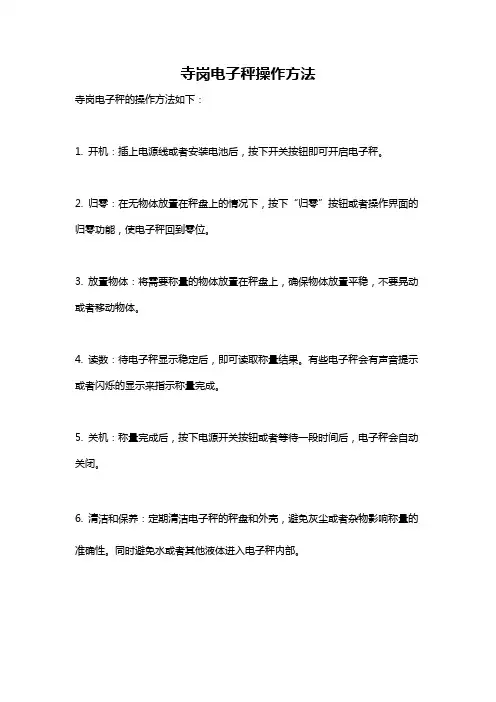

寺岗电子秤操作方法
寺岗电子秤操作方法
寺岗电子秤的操作方法如下：
1. 开机：插上电源线或者安装电池后，按下开关按钮即可开启电子秤。
2. 归零：在无物体放置在秤盘上的情况下，按下“归零”按钮或者操作界面的归零功能，使电子秤回到零位。
3. 放置物体：将需要称量的物体放置在秤盘上，确保物体放置平稳，不要晃动或者移动物体。
4. 读数：待电子秤显示稳定后，即可读取称量结果。
有些电子秤会有声音提示或者闪烁的显示来指示称量完成。
5. 关机：称量完成后，按下电源开关按钮或者等待一段时间后，电子秤会自动关闭。
6. 清洁和保养：定期清洁电子秤的秤盘和外壳，避免灰尘或者杂物影响称量的准确性。
同时避免水或者其他液体进入电子秤内部。
寺冈SM电子秤传秤软件使用方法
•
8、 SPEC64=1 禁止密码设置(=0允许)
•
9、 SPEC135=XX 秤号的设置
•
10、SPEC141=1 四位年的打印（=0两位年的打印；=1四位年的打印）
•
11、SPEC142=1 允许保质日期超过90天（=0禁止；=1允许）
基本功能的设置
技能提升系列课程
• 142功能的设置 • 进入设置：四次【方式】按住【置零】同时输【3752】，然后再按住
• 然后【方式】【清除】【方式】【方式】退出。
快捷键的设置
技能提升系列课程
• 三次【方式】， 【4】 【打印】， • 输入要设置快捷键商品的编号，按指定快捷键， • 输下一个商品编号并设置其快捷键， • 所有需设商品设置完成后按【方式】【清除】【方式】【方式】退出。
标签格式的编辑
技能提升系列课程
•
2、 SPEC03=F2 条形码F2数据
•
3、 SPEC24=16 单品标签格式设为格式1
•
4、 SPEC41=0 允许自动打印非称重商品（=0允许；=1禁止）
•
5、 SPEC42=0 允许直接输入单价打印（=0允许；=1禁止）
•
6、 SPEC49=2 通讯方式设为以太网双绞线
•
7、 SPEC50=1 联网选择服务器/工作站
技能提升系列课程
目录
• 一.商品资料传称 • 二.标签传称 • 三.称上的设置与常用操作 • 四.常见问题及解决方法
技能提升系列课程
一.商品资料传称 工具 – 选项
技能提升系列课程
TOP2000中 工具-选项如图，保证每项都 与图设置相同
文件 – 导入设置
技能提升系列课程
寺冈SM系列说明书
SM-90系列国家版本初始化注：1、新秤必须做国家版本初始化。
2、做完国家版初始化本后必须设置基本功能。
（设置141，142功能）3、国家版本将会清除系统设置及功能设置，所以一般情况轻易不要做。
1、四次【方式】进入Z模式，然后打开秤底部的标定开关（用棉签轻轻顶一下即可）2、然后按住【置零】不放同时输入【8822】屏幕出现SPEC 3-CN COUNTPY输入【3】（3代表中国版本）然后【打印】，屏幕出现SPEC Y-C N-T，再按【清除】3、待屏幕出现SCALE TYPE之后用【X】键切换机器型号POLE（带臂显示）.BENCN（平台秤）.ELEVATE（EV型）.HANGING（吊秤）。
SELF-S（S秤）。
CASSE-B（旧80/90BCS）。
CASSE –P（旧74键80/90PCS）。
B-CS（平台秤80/90BCS平台秤）。
P-CS（带臂80/90PCS）PCS型(PCS)选定后按【打印】再用【X】键切换量程15KG然后【打印】，再用【X】键选择分度值（1/7500S）【打印】确认并保存设置。
按【清除】键清除内存，等过几秒钟系统会自动退回到Z模式，两次【方式】退出。
国家版本将会清除系统设置及功能设置，所以一般情况轻易不要做。
做完国家版本初始化后需重新设置141及142功能。
基本功能的设置一、141功能的设置进入设置：四次【方式】然后按住【置零】同时输【141】，然后参照下表操作如下：1、SPEC00X4 单品条码设为：F1F2CCCCCXXXXX C/D2、SPEC24X16 单品标签格式设为格式13、SPEC49X2 通讯方式设为以太网双绞线4、SPEC64X1 禁止密码设置(=0允许)5、SPEC135X02 秤号的设置6、SPEC141X1 四位年的打印（=0两位年的打印；=1四位年的打印）7、SPEC142X1 允许保质日期超过90天（=0禁止；=1允许）如：SPEC49设置为2，输【49】【X】【2】，【打印】；其他设置同理，所有项目设置完成后按【#】存储，【去皮】不存储退出。
寺冈电子称操作说明
寺冈SM-80/100电子称设置方法March 26th, 2010 § 0注意：设置的时候不允许在秤上放任何东西“清除”是确认；“去皮”是退出；“项目#代码”是保存一：设置国家版本1.进入Z模式，即“方式”键按四下2.按住“置零”不放，输入3752，在按住“置零”不放，输入8822，显示（SPEC 3-CN）------按“打印”------按“清除”显示（scrle type -1 bench）----按“清除”，---按“打印”（显示scrle crp -1 3kg）----按“X”，选择15KG----按“打印”（显示scrle res -1 1 30005）---按“X”选择成3000M---按“打印”（显示Clerr memory y-n）---选择n---“关机”说明：力杆：POLE 平板：BENCH 提升：ELEVATE 吊钩：HANGING15KG+为电子称一般最大称量为15KG按X选择 1/3000M+打印 --这好象是设置最小称量二：141设置Z1.0模式下按住“置零”不放，输入3752，再按住“置零”不放，输入141----进入内码设置（显示sp000 016 016）1.输入24，按X，16，按“打印”-----标签自由格式2.输入49，按X，2，按“打印”-----设置为五类线模式3.输入50，按X（显示SP050），1，按“打印”-----设置为服务器模式4.输入135，按X（显示SP135），51，按“打印” -----设置IP最后一段地址, 默认为 192.168.0005.输入141，按X，42，X，0 ，按“打印”-----前台可变价格6.设置完成后按“项目代码”，以便保存。
三：142设置按住“置零”不放，输入3752，再按住“置零”不放，输入142，显示（SP600）1.输入629，按X，4，按“打印” ----总金额四舍五入2.输入645，按X，1，按“打印” ----2克以上打印3.输入646，按X，1，按“打印” ----重量大于1克时打印4.按“项目#代码”保存------“关机”四：其他设置1.查看及设置电子秤的IP地址：Z1.0模式下，按住”置零”不放──〉按3752──〉再按”置零”不放输入0416，显示为：Scale ip 192168000051,这时候可以任意设置IP地址的前三段了──〉按“项目代码”保存（默认为192.168.0.0）2.设置默认网关：Z1.0模式下按住“置零”不放，输入0418（subnet mask默认网关），输入255255255000，按“项目#代码”，保存设置-----设置网关为255.255.255.000（默认即为255.255.255.000）3.清除内存中的资料：Z.10模式下按住“置零”不放──〉按3752──〉再按“置零”──〉按230──〉按“X”切换，按“项目#代码”保存以上设置，显示为（Z1.0000）----“关机”一般设置141、142和IP地址就可以正常使用了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
2、 SPEC03=F2 条形码F2数据
•
3、 SPEC24=16 单品标签格式设为格式1
•
4、 SPEC41=0 允许自动打印非称重商品（=0允许；=1禁止）
•
5、 SPEC42=0 允许直接输入单价打印（=0允许；=1禁止）
•
6、 SPEC49=2 通讯方式设为以太网双绞线
•
7、 SPEC50=1 联网选择服务器/工作站
【秤号】（如151）【打印】，【#】存储。
• 注：1、IP设置好后不要轻易更改，否则可能导致主板信息丢失，主板 信息丢失必须做国家版本初始化。
• 2、做完国家版本后必须设置基本功能。
日期和时间的设置
技能提升系列课程
• 三次【方式】，【8】 【打印】，输入当天日期按【打印】（如： 2002年6月3日，输入020603），输入时间按【打印】（如：时间为13： 15，输入1315）。
技能提升系列课程
寺冈电子秤使用与维护
2010年2月
软硬件需求
• 赛扬1.0GHz CPU • 128MB RAM • 100MB Hard Disk Space • Windows 2000, XP, Vista, 2003 • 传秤软件TOP2000 • 竖标签软件Labelformat2005
商品资料传秤
技能提升系列课程
导入后如图，可双击进行修改
工具-通讯测试中可测试 与秤的连接情况
商品资料传秤
技能提升系列课程
输入秤号，即IP最后一位
如与秤连接成功，可点击 部分下传
商品资料传秤
技能提升系列课程
可选择部分或全部添加 然后下传至秤
二.标签传秤
技能提升系列课程
点击设置-标签设置 可打开标签编辑软件
配料表对应成分
工具 – 秤设置
技能提升系列课程
工具-秤设置 加入秤的IP、部门
商品资料传秤
技能提升系列课程
查询出要传秤的商品 选中要传秤的商品，设置PLU码，点击导出
点击MIS系统的基础资料，电子称
商品资料传秤
技能提升系列课程
选择托利多电子秤 输入文件名后保存
商品资料传秤
技能提升系列课程
文件-导入数据 选中从MIS中导出的文件导入TOP2000中
技能提升系列课程
目录
• 一.商品资料传称 • 二.标签传称 • 三.称上的设置与常用操作 • 四.常见问题及解决方法
技能提升系列课程
一.商品资料传称 工具 – 选项
技能提升系列课程
TOP2000中 工具-选项如图，保证每项都 与图设置相同
文件 – 导入设置
技能提升系列课程
文件-导入设置如图， 保证每项都与图设置相同
•
8、 SPEC64=1 禁止密码设置(=的设置
•
10、SPEC141=1 四位年的打印（=0两位年的打印；=1四位年的打印）
•
11、SPEC142=1 允许保质日期超过90天（=0禁止；=1允许）
基本功能的设置
技能提升系列课程
• 142功能的设置 • 进入设置：四次【方式】按住【置零】同时输【3752】，然后再按住
• 然后【方式】【清除】【方式】【方式】退出。
快捷键的设置
技能提升系列课程
• 三次【方式】， 【4】 【打印】， • 输入要设置快捷键商品的编号，按指定快捷键， • 输下一个商品编号并设置其快捷键， • 所有需设商品设置完成后按【方式】【清除】【方式】【方式】退出。
标签格式的编辑
技能提升系列课程
标签传秤
技能提升系列课程
点击文件-打开 打开fmt格式的标签文件
标签传秤
技能提升系列课程
在软件界面右边可编辑标签各对象的属性
标签传秤
技能提升系列课程
编辑好后可点击下传 填好要下传的秤号点确定即可下传
三.称上的设置与常用操作 模式选择
• 通过”方式”键可以选择五种模式: • R-交易模式(处理所有的销售) • X-报表打印模式(打印销售报表) • S-编程模式(编制预设数据,如商品,店名等) • Z-清空报表模式(清除储存的销售数据) • X(闪烁)-密码设置模式(设置X,S和Z模式下的密码)
• 三次【方式】，【12】，【打印】【1】【打印】【条码 纸宽度 】【打印】【条码纸高度 】，【打印】【打印】
• 注：这里的宽度和高度必须与下传的标签格式的宽度和高 度一致。
技能提升系列课程
国家版本初始化
技能提升系列课程
• 打开底板，将主板（开关）拔至另一端点。 • 同时按置零+自动键开机。 • 输入3+打印。（3是cn） • 按0（6KG）或1（15KG）选择称的类型，选好后按打印。 • 按清除键，等变化 • 将主板（开关）拔回。
• 注：1、新秤必须设置基本功能。 • 2、做完国家版本后必须设置基本功能。 • 3、国家版本将会清除系统设置及功能设置，所以一般情况轻易不
要做。
基本功能的设置
技能提升系列课程
•
141功能的设置
•
进入设置：四次【方式】然后按住【置零】同时输【141】，然后参照下
表操作如下：
•
如：SPEC49设置为2，输【49】 【X】 【2】，【打印】；其他设置同理，
所有项目设置完成后按【#】存储，【去皮】不存储退出。
•
1、 SPEC00=5 单品条码设为：F2CCCCCCXXXXXC/D
【置零】输【142】 • 其他设置方法同141功能的设置，【#】存储，三次【方式】退出。 • 1、SPEC629=4 总价四舍五入 • 2、SPEC646=1 小量程打印功能 • 注：1、新秤必须设置基本功能。
2、以上加黑项为必设项目
IP及秤号的设置
技能提升系列课程
• IP的设置 • 四次【方式】然后再按住【置零】输【0416】， • 直接输IP前三位，如：192.168.0.151；输：192168000 • 按【#】存储，【去皮】不存，最后按三次【方式】退出。 • 二、秤号的设置 • 四次【方式】 按住【置零】同时输【141】，然后【135】 【X】
