冰机系统加注制冷剂的方法资料

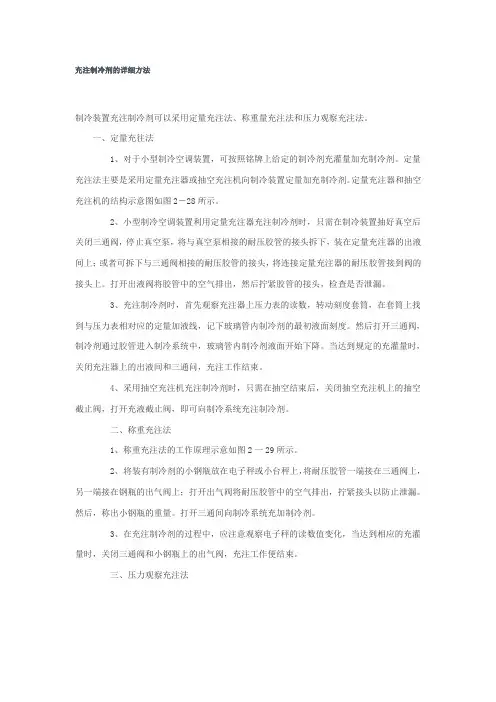

充注制冷剂的详细方法
充注制冷剂的详细方法制冷装置充注制冷剂可以采用定量充注法、称重量充注法和压力观察充注法。
一、定量充往法1、对于小型制冷空调装置，可按照铭牌上给定的制冷剂充灌量加充制冷剂。
定量充注法主要是采用定量充注器或抽空充注机向制冷装置定量加充制冷剂。
定量充注器和抽空充注机的结构示意图如图2－28所示。
2、小型制冷空调装置利用定量充注器充注制冷剂时，只需在制冷装置抽好真空后关闭三通阀，停止真空泵，将与真空泵相接的耐压胶管的接头拆下，装在定量充注器的出液间上；或者可拆下与三通阀相接的耐压胶管的接头，将连接定量充注器的耐压胶管接到阀的接头上。
打开出液阀将胶管中的空气排出，然后拧紧胶管的接头，检查是否泄漏。
3、充注制冷剂时，首先观察充注器上压力表的读数，转动刻度套筒，在套筒上找到与压力表相对应的定量加液线，记下玻璃管内制冷剂的最初液面刻度。
然后打开三通阀，制冷剂通过胶管进入制冷系统中，玻璃管内制冷剂液面开始下降。
当达到规定的充灌量时，关闭充注器上的出液间和三通问，充注工作结束。
4、采用抽空充注机充注制冷剂时，只需在抽空结束后，关闭抽空充注机上的抽空截止阀，打开充液截止阀，即可向制冷系统充注制冷剂。
二、称重充注法1、称重充注法的工作原理示意如图2一29所示。
2、将装有制冷剂的小钢瓶放在电子秤或小台秤上，将耐压胶管一端接在三通阀上，另一端接在钢瓶的出气阀上；打开出气阀将耐压胶管中的空气排出，拧紧接头以防止泄漏。
然后，称出小钢瓶的重量。
打开三通间向制冷系统充加制冷剂。
3、在充注制冷剂的过程中，应注意观察电子秤的读数值变化，当达到相应的充灌量时，关闭三通阀和小钢瓶上的出气阀，充注工作便结束。
三、压力观察充注法1、制冷系统的蒸发压力是由充灌量所决定，而蒸发压力与蒸发温度又相互对应，因此可通过观察制冷系统低压侧压力即蒸发压力的数值和蒸发器冷凝器的状况来判断制冷系统的充灌量是否合适。
2、现以空调器为例，介绍压力观察法的操作步骤，其工作示意图如图2－30所示。
制冷剂补充加注的步骤
制冷剂补充加注的步骤制冷剂是制冷设备中不可或缺的一部分。
随着设备的使用时间增长，制冷剂会逐渐减少，导致设备制冷效果下降。
此时需要对制冷剂进行补充加注。
下面将介绍制冷剂补充加注的步骤。
步骤一：检查制冷系统状态在进行制冷剂补充加注前，需要检查制冷系统的状态。
首先需要关闭设备电源，等待设备冷却后，检查制冷系统是否有泄漏情况。
如果发现泄漏，需要先修复泄漏问题，否则补充的制冷剂很快就会再次流失。
步骤二：准备补充制冷剂在补充制冷剂前，需要准备好相应的制冷剂。
需要查看设备的说明书，确定需要使用的制冷剂型号和补充量。
另外，需要使用专业的制冷剂补充器具和工具，以确保补充过程的安全性和准确性。
步骤三：连接补充器具将制冷剂补充器具连接到设备的制冷系统上。
需要确保连接处密封良好，避免制冷剂泄漏。
另外，需要按照设备说明书的要求，选择正确的补充点进行连接。
步骤四：抽真空在补充制冷剂之前，需要将制冷系统抽真空。
这是为了去除空气和水分，防止对制冷系统产生影响。
在抽真空过程中，需要使用真空泵和真空表，确保真空度符合要求。
一般情况下，真空度应达到-0.1Mpa以上。
步骤五：加注制冷剂在确保制冷系统处于真空状态后，可以开始加注制冷剂。
需要按照设备说明书的要求，逐步加注制冷剂。
在加注过程中，需要注意制冷剂的流量和压力，以确保补充量的准确性和安全性。
步骤六：检查制冷系统状态在加注制冷剂后，需要检查制冷系统的状态。
需要使用温度计和压力表等工具，检查设备的制冷效果和制冷系统的压力状态。
如果发现异常情况，需要及时进行调整和处理。
总结制冷剂补充加注是设备维护和保养的重要环节之一。
在进行补充操作前，需要做好充分的准备工作，确保补充过程的安全性和准确性。
在补充完成后，需要及时检查设备状态，以确保制冷系统的正常运行。

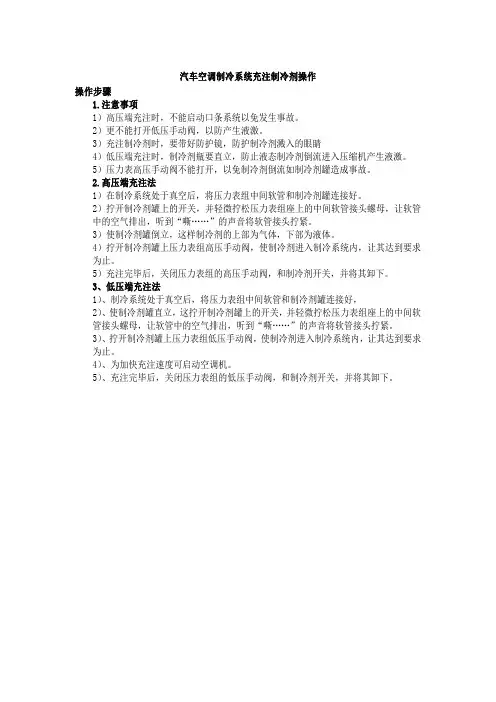

《汽车空调制冷系统充注制冷剂操作》
汽车空调制冷系统充注制冷剂操作
操作步骤
1.注意事项
1）高压端充注时，不能启动口条系统以免发生事故。
2）更不能打开低压手动阀，以防产生液激。
3）充注制冷剂时，要带好防护镜，防护制冷剂溅入的眼睛
4）低压端充注时，制冷剂瓶要直立，防止液态制冷剂倒流进入压缩机产生液激。
5）压力表高压手动阀不能打开，以免制冷剂倒流如制冷剂罐造成事故。
2.高压端充注法
1）在制冷系统处于真空后，将压力表组中间软管和制冷剂罐连接好。
2）拧开制冷剂罐上的开关，并轻微拧松压力表组座上的中间软管接头螺母，让软管中的空气排出，听到“嘶……”的声音将软管接头拧紧。
3）使制冷剂罐倒立，这样制冷剂的上部为气体，下部为液体。
4）拧开制冷剂罐上压力表组高压手动阀，使制冷剂进入制冷系统内，让其达到要求为止。
5）充注完毕后，关闭压力表组的高压手动阀，和制冷剂开关，并将其卸下。
3、低压端充注法
1）、制冷系统处于真空后，将压力表组中间软管和制冷剂罐连接好，
2）、使制冷剂罐直立，这拧开制冷剂罐上的开关，并轻微拧松压力表组座上的中间软管接头螺母，让软管中的空气排出，听到“嘶……”的声音将软管接头拧紧。
3）、拧开制冷剂罐上压力表组低压手动阀，使制冷剂进入制冷系统内，让其达到要求为止。
4）、为加快充注速度可启动空调机。
5）、充注完毕后，关闭压力表组的低压手动阀，和制冷剂开关，并将其卸下。

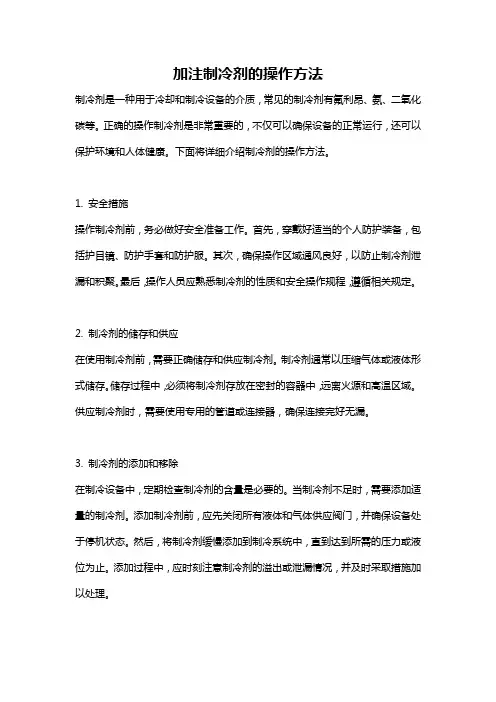

加注制冷剂的操作方法
加注制冷剂的操作方法制冷剂是一种用于冷却和制冷设备的介质，常见的制冷剂有氟利昂、氨、二氧化碳等。
正确的操作制冷剂是非常重要的，不仅可以确保设备的正常运行，还可以保护环境和人体健康。
下面将详细介绍制冷剂的操作方法。
1. 安全措施操作制冷剂前，务必做好安全准备工作。
首先，穿戴好适当的个人防护装备，包括护目镜、防护手套和防护服。
其次，确保操作区域通风良好，以防止制冷剂泄漏和积聚。
最后，操作人员应熟悉制冷剂的性质和安全操作规程，遵循相关规定。
2. 制冷剂的储存和供应在使用制冷剂前，需要正确储存和供应制冷剂。
制冷剂通常以压缩气体或液体形式储存。
储存过程中，必须将制冷剂存放在密封的容器中，远离火源和高温区域。
供应制冷剂时，需要使用专用的管道或连接器，确保连接完好无漏。
3. 制冷剂的添加和移除在制冷设备中，定期检查制冷剂的含量是必要的。
当制冷剂不足时，需要添加适量的制冷剂。
添加制冷剂前，应先关闭所有液体和气体供应阀门，并确保设备处于停机状态。
然后，将制冷剂缓慢添加到制冷系统中，直到达到所需的压力或液位为止。
添加过程中，应时刻注意制冷剂的溢出或泄漏情况，并及时采取措施加以处理。
当需要移除制冷剂时，同样需要注意安全。
首先，关闭所有液体和气体供应阀门，并排出现有制冷剂的压力。
然后，使用专用工具和设备，将制冷剂从系统中抽出或排放。
在移除制冷剂的过程中，应注意将制冷剂集中回收，以防止对环境造成污染。
4. 制冷剂的泄漏处理制冷剂泄漏是操作过程中常见的问题，对于泄漏情况的处理需要及时有效。
一旦发现泄漏，首先应关闭所有液体和气体供应阀门，并迅速通知相关人员。
如果泄漏发生在室内，应立即撤离人员，保持空气流通，并使用适当的泄漏控制和废气处理设备。
如果泄漏发生在室外，应将泄漏区域隔离并进行警示，同时采取措施控制泄漏并进行集中回收。
5. 制冷剂的废弃处理废弃的制冷剂需要进行合理的处理，以减少对环境的影响。
废弃处理应遵循相关法律法规和环境保护要求。

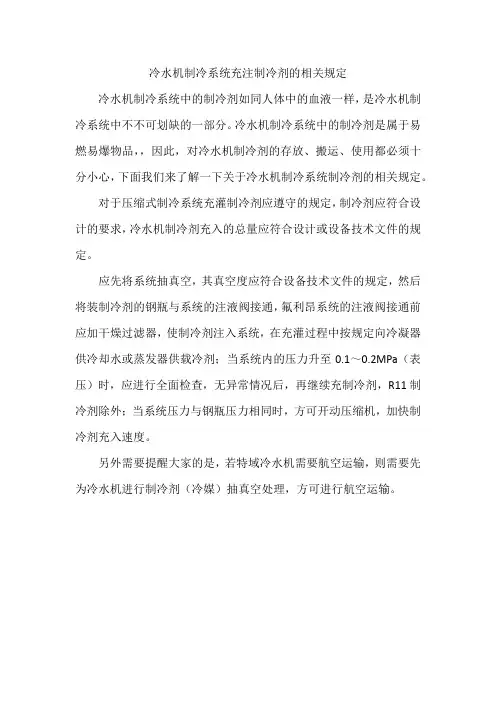

冷水机制冷系统充注制冷剂的相关规定
冷水机制冷系统充注制冷剂的相关规定
冷水机制冷系统中的制冷剂如同人体中的血液一样，是冷水机制冷系统中不不可划缺的一部分。
冷水机制冷系统中的制冷剂是属于易燃易爆物品，，因此，对冷水机制冷剂的存放、搬运、使用都必须十分小心，下面我们来了解一下关于冷水机制冷系统制冷剂的相关规定。
对于压缩式制冷系统充灌制冷剂应遵守的规定，制冷剂应符合设计的要求，冷水机制冷剂充入的总量应符合设计或设备技术文件的规定。
应先将系统抽真空，其真空度应符合设备技术文件的规定，然后将装制冷剂的钢瓶与系统的注液阀接通，氟利昂系统的注液阀接通前应加干燥过滤器，使制冷剂注入系统，在充灌过程中按规定向冷凝器供冷却水或蒸发器供载冷剂；当系统内的压力升至0.1～0.2MPa（表压）时，应进行全面检查，无异常情况后，再继续充制冷剂，R11制冷剂除外；当系统压力与钢瓶压力相同时，方可开动压缩机，加快制冷剂充入速度。
另外需要提醒大家的是，若特域冷水机需要航空运输，则需要先为冷水机进行制冷剂（冷媒）抽真空处理，方可进行航空运输。

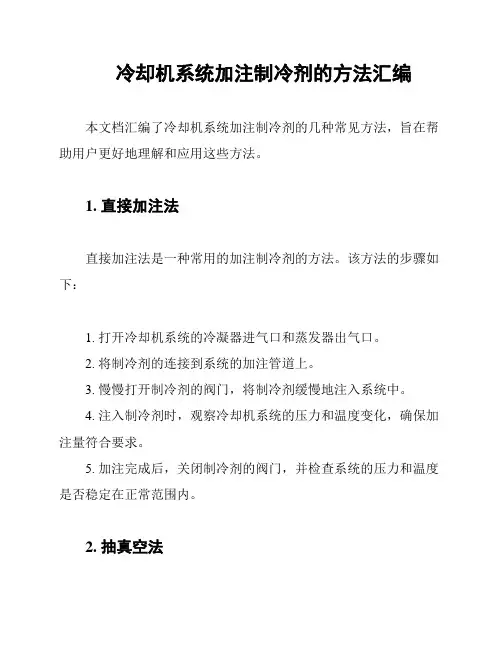

冷却机系统加注制冷剂的方法汇编
冷却机系统加注制冷剂的方法汇编本文档汇编了冷却机系统加注制冷剂的几种常见方法，旨在帮助用户更好地理解和应用这些方法。
1. 直接加注法直接加注法是一种常用的加注制冷剂的方法。
该方法的步骤如下：1. 打开冷却机系统的冷凝器进气口和蒸发器出气口。
2. 将制冷剂的连接到系统的加注管道上。
3. 慢慢打开制冷剂的阀门，将制冷剂缓慢地注入系统中。
4. 注入制冷剂时，观察冷却机系统的压力和温度变化，确保加注量符合要求。
5. 加注完成后，关闭制冷剂的阀门，并检查系统的压力和温度是否稳定在正常范围内。
2. 抽真空法抽真空法是另一种常见的加注制冷剂的方法。
该方法的步骤如下：1. 打开冷却机系统的冷凝器进气口和蒸发器出气口。
2. 使用真空泵将系统中的空气和其他非制冷剂气体完全抽出，使系统处于负压状态。
3. 连接制冷剂到系统的加注管道上，确保阀门关闭。
4. 打开制冷剂的阀门，将制冷剂缓慢地注入系统中。
5. 当制冷剂注入至一定量时，关闭制冷剂的阀门。
6. 保持系统处于真空状态，观察压力和温度变化，确保制冷剂充分蒸发。
7. 检查系统压力和温度是否稳定，若符合要求则完成加注。
3. 充注法充注法是一种需要专业设备和技术的加注制冷剂的方法。
该方法的步骤如下：1. 使用专业设备连接冷却机系统的加注管道和制冷剂。
2. 打开系统的冷凝器进气口和蒸发器出气口，并关闭其他阀门。
3. 根据制冷机型号和要求，通过设备设置制定的加注量。
4. 启动设备，系统会自动将制冷剂按设定的加注量注入。
5. 在加注过程中，设备会同时监测和稳定系统的压力和温度。
6. 加注完成后，设备会自动停止，同时系统的压力和温度会稳定在正常范围内。
7. 检查系统的压力和温度是否稳定，如有需要可进行进一步的调整和测试。
以上是冷却机系统加注制冷剂的常见方法汇编，根据实际情况和需求，选择合适的方法进行操作。
为了确保安全和可靠性，建议在加注过程中遵循相关的安全操作规程，并遵守法律和技术要求。
加制冷剂的操作方法
加制冷剂的操作方法制冷剂是制冷系统中必不可少的介质，它的作用是在制冷循环中承担传热、传质和压缩功等重要任务。
在制冷系统中，加制冷剂是一个常见的操作，但是在加制冷剂时需要注意一些技巧和注意事项，以确保操作的安全和有效性。
本文将介绍加制冷剂的操作方法，帮助读者更好地掌握这一技能。
一、准备工作在加制冷剂之前，需要进行一些准备工作，以确保加制冷剂的操作安全和有效。
1.检查制冷系统在加制冷剂之前，需要先检查制冷系统，包括压缩机、蒸发器、冷凝器、管路和阀门等部件。
检查是否存在漏气、堵塞或损坏的情况，必要时需要进行维修或更换。
2.选择制冷剂根据制冷系统的要求和设计规范，选择适合的制冷剂。
不同的制冷剂具有不同的物理和化学性质，需要根据实际情况选择合适的制冷剂。
3.准备加制冷剂工具在加制冷剂之前，需要准备好加制冷剂的工具，包括加注管、压力表、真空泵、热水浴等。
这些工具可以帮助我们更好地进行加制冷剂操作。
二、加制冷剂的操作流程加制冷剂的操作流程包括以下几个步骤：1.排放空气和水分在加制冷剂之前，需要先排放制冷系统中的空气和水分。
这是因为空气和水分会影响制冷剂的性能和效果，同时也会对制冷系统造成损害。
排放空气和水分的方法可以采用真空泵进行抽真空，也可以采用加热法将水分蒸发掉。
2.连接压力表和加注管在排放空气和水分之后，需要连接压力表和加注管。
压力表可以用来检测制冷系统的压力，加注管可以用来加入制冷剂。
3.加入制冷剂在连接好压力表和加注管之后，可以开始加入制冷剂了。
首先需要打开制冷系统的低压阀门和高压阀门，使制冷剂能够流动。
然后可以逐步加入制冷剂，直到达到制冷系统的要求。
4.检测压力和温度在加入制冷剂之后，需要检测制冷系统的压力和温度。
可以使用压力表和温度计进行检测。
如果发现压力或温度异常，需要及时处理。
5.关闭阀门和加注管在加入制冷剂之后，需要关闭制冷系统的低压阀门和高压阀门，以防止制冷剂泄漏。
然后可以拆下加注管，进行下一步操作。
制冷器系统加注制冷剂的方法汇编
制冷器系统加注制冷剂的方法汇编本文档旨在汇编制冷器系统加注制冷剂的方法，为操作人员提供参考。
1. 加注制冷剂的前期准备在加注制冷剂之前，需要进行以下准备工作：- 确认制冷剂类型：根据制冷器设备的规格和要求，确定所需的制冷剂类型。
- 校准压力表：确保压力表显示的准确性，以便在加注过程中监测制冷剂的压力变化。
- 准备填充管：选择适当的填充管，以便将制冷剂精确地注入制冷器系统。
2. 加注制冷剂的步骤以下是加注制冷剂的常见步骤：步骤一：排气在加注制冷剂之前，需要将系统中的气体排放出去。
具体步骤如下：1. 打开系统排气阀门：根据制冷器系统的结构，找到排气阀门并将其打开。
2. 确保排气完全：持续排气直到系统中不再有明显的气体排放出来。
步骤二：连接填充管在排气完成之后，需要将填充管连接到制冷器系统以加注制冷剂。
具体步骤如下：1. 打开填充管阀门：确保填充管上的阀门处于关闭状态。
2. 将填充管连接到制冷器系统：将填充管连接到制冷器系统上的制冷剂进气口。
步骤三：注入制冷剂连接好填充管之后，可以开始注入制冷剂。
具体步骤如下：1. 打开制冷剂阀门：从制冷剂中打开阀门，开始注入制冷剂。
2. 监测制冷剂压力：使用校准好的压力表，监测制冷剂的压力变化。
3. 注入适量制冷剂：根据制冷器系统的规格要求，逐渐注入适量的制冷剂。
4. 关闭制冷剂阀门：当完成制冷剂注入后，关闭制冷剂的阀门，停止注入。
3. 注意事项在进行制冷剂的加注过程中，需要注意以下事项：- 确保操作安全：在操作过程中，遵循相关安全规定，确保自身和系统的安全。
- 检查泄漏：在加注制冷剂后，及时检查系统是否存在泄漏情况，以防止制冷剂浪费和安全风险。
结论本文档概述了制冷器系统加注制冷剂的方法。
在进行操作之前，确保遵循安全规定，并根据制冷器系统的规格和要求，正确地进行制冷剂的加注过程。
加注制冷剂的方法可能因制冷器系统的不同而略有差异，因此请根据具体情况进行操作，并在加注前进行适当的前期准备工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷系统
1．制冷系统在加注制冷剂前要抽真空的原因及方法
冰机系统在加注制冷剂前抽真空是为了清除系统中的空气及水分，并进一步检查系统在真空情况
下的密封性，系统中若混有空气和水分会产生一系列不良后果：
(l)由于空气绝热指数大于制冷剂的绝热指数，就导致压缩机排气温度高于制冷剂气体温度。
(2)空气进入系统后，制冷剂冷凝压力也会升高。
(3)由于空气存在，冷凝器传热管内表面上形成的气层，起了增加热阻的作用，降低了冷凝器的
散热能力。
(4)水在系统中与制冷剂作用产生酸性物质，从而腐蚀管道和设备。
(5)水在系统中与制冷剂不相溶，而会在膨胀阀节流孔处形成“冰堵”现象。
所以必须将系统中空气及水分减少到最低限度，必须对系统抽真空到真空度为
98.7kPa(740mmHg)，使水沸腾蒸发后排出。
抽真空步骤：
(1)将歧管压力表中黄色(中间)软管的90°弯头接到真空泵上，将蓝色(低压)软管的90°弯头接到低压管路维修阀口上或压缩机低压维修阀上(标志为S或SUC)，将红色(高压)软管接头接到高压管路维修阀口上或压缩机高压维修阀上(标志为D或DIS)。
(2)打开歧管压力表，打开高低压手动阀，启动真空泵。
(3)抽真空到低压表的负压值高于l00kPa(750mmHg)。
(4)关闭高低压手动阀，其低压侧表针在10分钟内不得有明显回升。
若无，则可向系统内充注制
冷剂；若有，就应向系统内充入少量制冷剂进行查找、检修泄漏点，并重新抽真空。
2．向系统内加注制冷剂的方法
在系统抽真空后，即可灌注制冷剂，一般采用下述两种方法：
(1)向系统注入液态制冷剂
1)将压力表黄色软管90°弯头从真空泵上接到倒置于磅秤上的制冷剂钢瓶接口上。
2)拧开钢瓶阀门，拧松压力表黄色软管螺母，直到有制冷剂气体外泄约2-3秒种，然后拧紧螺母。
3)拧开压力表高压手动阀，向系统中加入液态制冷剂，直到规定量；若不能加注到规定量，可按。
