水冷螺杆式低温冷冻机组详解
特灵水冷螺杆式冷水机组运行参数
特灵水冷螺杆式冷水机组运行参数1. 了解特灵水冷螺杆式冷水机组首先，咱们得搞清楚什么是特灵水冷螺杆式冷水机组。
说白了，这就是一种大块头的冷却设备，用来给大楼、工厂这些地方降温的。
你可以把它想象成一个巨大的冰箱，只不过这个冰箱的工作范围可不只是你家厨房那点地儿，它负责整个建筑的舒适度呢。
为了让你对这东西有个基本了解，先来认识一下它的运行参数，这可是它的“生命线”哦。
2. 运行参数的关键点2.1 冷却能力说到运行参数，第一个必须提的就是冷却能力。
这就像你夏天开空调的时候，空调的“制冷”能力能让你迅速凉快下来。
这些水冷螺杆式冷水机组的冷却能力也很重要。
一般来说，冷却能力的单位是“千瓦”，意思就是每秒钟能带走多少热量。
我们需要根据实际需要选择合适的冷却能力，否则就像用一个迷你风扇去给整个足球场降温，显然是不够的。
2.2 冷却水流量下一个要了解的就是冷却水流量。
这玩意儿有点像你家水龙头的水流量，水流得快，冷却效果就好。
如果水流量不足，就会影响冷水机组的效率，可能会让整个建筑的温度像过期的酸奶一样，越来越高。
一般来说，冷却水流量的单位是“立方米每小时”，这说明每小时流过冷水机组的水量。
2.3 制冷剂类型再说说制冷剂。
制冷剂就像是冷水机组的“血液”，它在机组里流动，帮助带走热量。
特灵水冷螺杆式冷水机组常用的制冷剂有R134a、R1234ze等。
选择什么制冷剂，不仅影响冷却效果，还涉及到环保问题。
现在，很多冷水机组都在用那些对环境友好的制冷剂，既能冷却得好，又能保护地球。
3. 运行中的注意事项3.1 维护保养说到冷水机组的运行，可不能掉以轻心。
就像你车子开久了得去保养一样，这种冷水机组也需要定期检查。
定期维护不仅能确保冷水机组的高效运行，还能大大延长它的寿命。
检查的时候，要看看冷却水流量是否正常、制冷剂是否足够、各个管道有没有漏水等等。
否则一不小心，冷水机组就可能“罢工”，让整个建筑像蒸笼一样热得受不了。
3.2 节能减排当然啦，节能减排也是很重要的。
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组是一种常用的制冷设备，主要由压缩机、冷凝器、蒸发器和控制系统等组成。
其工作原理如下：
1. 压缩机：水冷螺杆式冷水机组采用螺杆压缩机作为主要工作设备。
压缩机通过两个螺杆的旋转，将低温低压的气体冷媒吸入，然后通过螺杆的压缩作用使其温度和压力提高，输出高温高压的气体冷媒。
2. 冷凝器：高温高压的气体冷媒经过管道进入冷凝器。
在冷凝器中，冷却水从外部流过管道，与冷媒进行热交换。
冷却水的温度升高，而冷媒的温度下降，逐渐转变为高压液体冷媒。
3. 膨胀阀：高压液体冷媒通过膨胀阀进入蒸发器。
膨胀阀控制冷媒的流量，将其从高压转变为低压，并由此引起冷媒压力和温度的降低。
4. 蒸发器：低压低温的冷媒进入蒸发器，在蒸发器中与待冷却的水进行热交换。
水从外部进入蒸发器的管道，与冷媒的低温状态下接触，从而使水的温度逐渐下降，并达到理想的冷却效果。
5. 控制系统：水冷螺杆式冷水机组配备有控制系统，用于自动控制机组的运行。
控制系统可以监测和调整机组的温度、压力和流量等参数，以确保机组的正常运行并满足制冷需求。
通过以上工作原理，水冷螺杆式冷水机组可以将热量从待冷却
的水中吸收，通过压缩和膨胀过程，将热量传递给冷却水，从而实现水的冷却。
这种冷却方式广泛应用于工业、商业和住宅等领域中，为各种设备和建筑提供制冷服务。
螺杆式(水冷)制冷机组工作原理
螺杆式（水冷）制冷机组工作原理机组制冷时，压缩机将蒸发器内低温低压制冷剂吸入气缸，经过压缩机做功，制冷剂蒸汽被压缩成高温高压气体，经排气管道进入冷凝器内。
高温高压的制冷剂气体在冷凝器内与冷却水进行热交换，把热量传递给冷却水带走，而制冷剂气体凝结为高压液体。
从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器，在蒸发器内，低压液体制冷剂吸收冷冻水的热量而汽化，使冷冻水降温冷却，成为所需要的低温用水。
汽化后的制冷剂气体重新被压缩机吸入进行压缩，排入冷凝器，这样周而复始，不断循环，从而实现对冷冻水的冷却。
从机组出来的冷冻水，进入室内的风机盘管、变风量空气调节机等末端装置，在室内与热流空气发生热交换，在此过程中，水由于吸收室内空气的热量（向室内空气散热）而温度上升而室内空气经过室内换热器后温度下降，在风机的带动下，送入室内，从而降低室内的空气温度，而温度上升后的冷冻水在水泵的作用下从新进入机组，如此循环，从而达到连续制冷的目的。
水冷螺杆冷水机组简介
产品概要–工作原理
压缩机
℃
35℃
蒸发器
冷凝器
7℃
膨胀阀 水冷冷水机组制冷原理图
30℃
2
螺杆式冷水机组的特点
水冷螺杆机组冷量范围（35TR-1000TR） 螺杆压缩机（使用高效半封闭式双螺杆压缩机 蒸发器为干式壳管式蒸发器 结构从单机头到四机头（分为立式和卧式） 采用热力膨胀阀节流。 PLC可编程控制器控制。 工况含盖，标准空调工况和蓄冰工况，同时可以附加部分 或全热回收功能。 分段或多级连续容量调节，满足不同符合工况，实现精确 控温。制冷剂可选用R22,R407C.
普通金属丝
SUS403（1式
oil
改进后的回油方式
5
产品概要 – 产品结构
机组主要由高效双螺杆式压缩机、壳管式蒸发器、壳管式冷凝器、热力膨 胀阀、
低压电器及控制器、及结构件构成。
6
产品概要 – 产品结构 –壳管式冷凝器
R22气体 进口
◆ 高效换热管 ◆ 管内走水、管外走氟
3
产品概要–产品结构–螺杆式压缩机
油分离器 转子 轴承
电机
◆ 组 件：电机(绝缘等级F)、轴承（航空级）、转子、油分离器及能调机构； ◆ 冷量范围：100~1500kw，COP范围5.5以下； ◆ 特 点：工作范围中等、结构简单、耐液击、效率高、排气脉动小，能调范
围大（25%~100%）
4
产品概要–产品结构–螺杆式压缩机油分离器
11
满液式蒸发器
铜管束
液体制冷剂 进入蒸发器
冷冻水进水 液体分配器
气液分离板
节流机构
12
冷凝器
导流板
高压制冷剂蒸气 进入冷凝器
螺杆式水冷冷水机机组的四大特点
螺杆式水冷冷水机机组的四大特点
螺杆式水冷冷水机机组是一种广泛应用于建筑、制造业和医疗领域的空调设备。
这种设备是通过加工冷却剂来调节空气温度的。
螺杆式水冷冷水机机组相比其他类型的冷水机组具有一些特有的特点。
下面是螺杆式水冷冷水机机组的四大特点：
1. 高效节能
螺杆式水冷冷水机机组具有高效节能的特点。
这种设备采用了一种螺杆压缩器，可以更快、更有效地处理气体。
由于这种设备耗电量低，所以可以为您节约更多的钱。
2. 操作稳定
螺杆式水冷冷水机机组操作稳定，因为这种设备可以在任何温度下正常工作。
这种设备有闭式循环，所以不会受到外部影响。
另外，该设备还有温控系统，能够自动调节温度，让室内空气温度保持稳定。
3. 易于维护
螺杆式水冷冷水机机组非常易于维护。
因为该设备大部分部件都是模块化设计，如果需要更换或修理也非常方便。
另外，该设备还有智能诊断系统，可以快速识别设备的问题所在，让您的维护工作更简便。
4. 适用范围广
螺杆式水冷冷水机机组适用范围广，可以用于许多不同的应用场景。
因为这种
设备可以处理大量的冷却剂，也可以针对不同类型的空气处理，可以满足不同公司或医院的需求。
此外，该设备还可以降低电力运营成本和噪音。
以上是螺杆式水冷冷水机机组的四大特点。
如果您正在寻找一种高效节能、操
作稳定、易于维护且适用范围广的方法来解决您的空调问题，那么螺杆式水冷冷水机机组是一个非常好的选择。

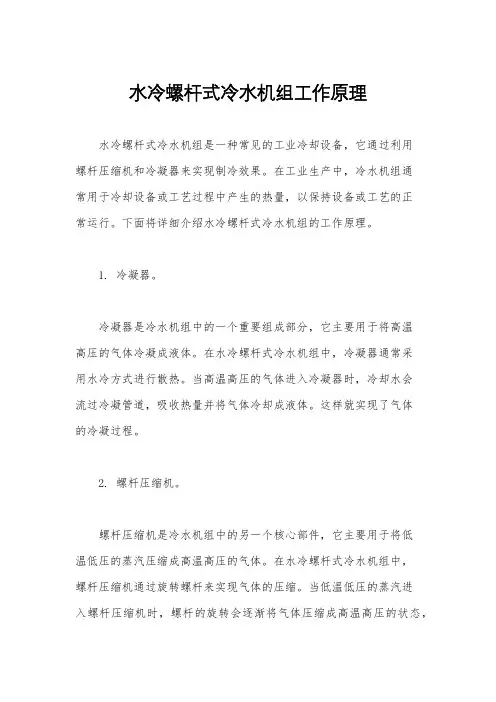

水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组工作原理水冷螺杆式冷水机组是一种常见的工业冷却设备，它通过利用螺杆压缩机和冷凝器来实现制冷效果。
在工业生产中，冷水机组通常用于冷却设备或工艺过程中产生的热量，以保持设备或工艺的正常运行。
下面将详细介绍水冷螺杆式冷水机组的工作原理。
1. 冷凝器。
冷凝器是冷水机组中的一个重要组成部分，它主要用于将高温高压的气体冷凝成液体。
在水冷螺杆式冷水机组中，冷凝器通常采用水冷方式进行散热。
当高温高压的气体进入冷凝器时，冷却水会流过冷凝管道，吸收热量并将气体冷却成液体。
这样就实现了气体的冷凝过程。
2. 螺杆压缩机。
螺杆压缩机是冷水机组中的另一个核心部件，它主要用于将低温低压的蒸汽压缩成高温高压的气体。
在水冷螺杆式冷水机组中，螺杆压缩机通过旋转螺杆来实现气体的压缩。
当低温低压的蒸汽进入螺杆压缩机时，螺杆的旋转会逐渐将气体压缩成高温高压的状态，然后将其送入冷凝器进行冷凝。
3. 蒸发器。
蒸发器是冷水机组中用于吸收热量的部件，它主要用于将液体制冷剂蒸发成蒸汽。
在水冷螺杆式冷水机组中，蒸发器通常与冷却设备或工艺过程相连，通过循环水来吸收热量并将制冷剂蒸发成蒸汽。
这样就实现了冷却设备或工艺过程的降温效果。
4. 控制系统。
控制系统是冷水机组中的关键部分，它主要用于监控和调节冷水机组的运行状态。
在水冷螺杆式冷水机组中，控制系统通常包括压力传感器、温度传感器、电子控制器等设备，通过这些设备可以实现对冷水机组的自动控制和运行参数的调节。
总的来说，水冷螺杆式冷水机组的工作原理是通过螺杆压缩机将低温低压的蒸汽压缩成高温高压的气体，然后通过冷凝器将气体冷凝成液体，再通过蒸发器将液体制冷剂蒸发成蒸汽，从而实现对冷却设备或工艺过程的降温效果。
同时，控制系统可以实现对冷水机组的自动控制和运行参数的调节，确保冷水机组的安全稳定运行。
这种工作原理使得水冷螺杆式冷水机组在工业生产中得到了广泛的应用。
RTHD螺杆式水冷冷水机组工作原理
RTHD螺杆式水冷冷水机组工作原理螺杆式水冷冷水机组是一种利用螺杆压缩机技术制冷的制冷机组。
它采用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，然后通过冷凝器将高温高压制冷剂冷却，最后经过节流阀和蒸发器实现制冷。
下面将详细介绍螺杆式水冷冷水机组的工作原理。
螺杆式水冷冷水机组主要由螺杆压缩机、冷凝器、膨胀阀和蒸发器等四个主要组成部分构成。
首先是螺杆压缩机。
螺杆压缩机是整个系统的核心部分。
它由主螺杆和从螺杆组成，当主螺杆和从螺杆旋转时，它们之间的间隙会不断变小，从而实现对制冷剂的压缩。
压缩机运行时，低温低压的制冷剂进入主螺杆和从螺杆的压缩腔，经过多级压缩后变成高温高压制冷剂。
其次是冷凝器。
冷凝器在压缩机后面，用于冷却高温高压制冷剂。
冷凝器内部有大量的管道，制冷剂通过这些管道流动，与通过冷却水循环的管道外部进行热交换。
在热交换过程中，高温高压制冷剂的热量被传递给冷却水，从而使高温高压制冷剂变成高温高压的液态制冷剂。
然后是膨胀阀。
膨胀阀位于冷凝器和蒸发器之间，用于控制制冷剂的流速和压力。
当高温高压制冷剂进入膨胀阀时，由于阀门的限制，压力骤然下降，从而使制冷剂变为低温低压的制冷剂。
最后是蒸发器。
蒸发器是整个系统中的制冷部分，主要用于吸热和降温。
低温低压制冷剂经过膨胀阀进入蒸发器，由于压力的降低，液态制冷剂迅速蒸发，吸收周围环境的热量，从而使蒸发器的温度降低。
蒸发器内部有大量的管道，用于与需要降温的物体或空气进行热交换。
通过蒸发器，热量被吸收，并将温度降低的空气或物体送到应用的目标区域，从而实现制冷效果。
上述过程不断循环，制冷剂不断循环流动，从而使整个系统保持正常的制冷工作状态。
螺杆式水冷冷水机组通过控制螺杆压缩机的工作状态，可以实现制冷量的调节，以满足不同需求下的冷却要求。
总之，螺杆式水冷冷水机组的工作原理是利用螺杆压缩机将低温低压制冷剂压缩成高温高压制冷剂，通过冷凝器将高温高压制冷剂冷却，然后经过节流阀和蒸发器实现制冷。
螺杆式工业冷水机组性能特点的解析
螺杆式工业冷水机组性能特点的解析一、低温螺杆式冷水机组1、风冷式低温螺杆冷水机组的性能特点：低温螺杆式冷水机组是为特殊的低温环境而设计的专用冷水机组，其超强的制冷能力为宾馆，酒楼，超市等商业场所的食品保鲜，大型冷库肉类，海鲜急冻，冷藏，制冰领域，食品加工冷冻/冷藏，制药，化工等各种低温环境提供了可靠的保障。
1.1、螺杆式冷水机组种类齐全，包括高温螺杆式冷水机组（出水温度-5℃），中温螺杆式冷水机组（出水温度-10℃），低温螺杆式冷水机组（出水温度-15℃）三大系列。
1.2、结构高度优化，采用热交换器板支撑机体，结构简洁，紧凑实用。
1.3、优质螺杆压缩机加最优质高效能热交换器的完善组合，能效比高达4.5。
1.4、四段或无级式容量控制，精确配合负载变化。
2、水冷式低温螺杆冷水机组的性能特点：水冷式冷水机组体积小，制冷量大，采用世界名牌进口压缩机，低温性能卓越，可靠耐用，产品根据工业应用特点设计，内置低温循环水泵及不锈钢冷冻水箱，使用极为方便，所有与水接触的材料均采用防腐蚀材料，有效防止生锈，腐蚀，微电脑LED数量控制器，具备温度显示，设定温度，自动调节冻水温度及压缩机延时保护功能，选用名牌接触器，继电器等电器元件，配备完善的指示灯，开关，操作一目了然，内置电子水位指示及报警装置，低水位自动报警，操作人员通过控制面板就能掌握冻水箱的水位情况，及时补水，独有的模块式设计，每台压缩机的系统安全独立，即使一个系统出现问题，亦不会影响其他系统的正常工作。
二、螺杆式冷水机组1、风冷式螺杆冷水机组的性能特点：1.1、风冷式冷凝器为翅片式，采用双油波纹亲水铝铂，由专业的换热器加工设备制造，具有结构紧凑、体积小、体重轻、换热效率高的优点，并配置低转速的大叶轴流风机，可以有效降低运行噪音，减少对周围环境的影响。
1.2、冷水机组控制系统采用进口PLC程式控制器，人机界配置大荧幕触摸屏，介面简便大方，操作直观简便。
1.3、冷水机组具有可靠的安全保护装置，包括：高低压保护器，排气过热保护器，压缩机电机过热保护器，过载电流保护器，防冻温度保护器，水流保护器，紧急停止开关，感温式易熔栓，安全阀等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KDSL系列水冷螺杆式低温冷冻机组是凯德利公司针对钢铁、医药、电子、化工、食品等特殊行业，根据多年工业用冷冻机组设计经验，综合国内外先进技术精心设计研发的新一代低温冷冻设备，其温度范围可在 -30℃ ~ 0℃之间任意调节，压缩机采用国际知名品牌的新型螺杆压缩机，比一般压缩机能效高出20%~30%，并获得欧美多国专利和ISO9001国际品质认证。
系统零部件及电气控制元件均采用国际著名品牌，性能稳定可靠，控制系统采用PLC触摸屏控制，使操作更为简便。
可根据客户需求订制各种使用工况的冷冻设备。
凯德利牌双级复叠机组是以酒精或盐水作为载冷剂的低温冷冻机机组由两台压缩机组成二元复叠式制冷系统，高温级采用R22/R404A为工质，低温级采用R23为工质，其工作过程如下： 1、高温级 R22/R404A循环系统：被压缩的R22/R404A高压制冷剂蒸汽从压缩机排出，经过油分离器，进入冷凝器，在冷凝器中通过不断流动的冷却水带走热量，凝结成高压R22/R404A液体。
液态R22/R404A制冷剂由冷凝器出来后，经过干燥过滤器、电磁阀等，进入膨胀阀节流降压为低压液体。
然后进入冷凝—蒸发器，在冷凝—蒸发器内吸收R23的热量，蒸发成低压蒸汽后流入压缩机中。
制冷剂R22/R404A不断重复上述循环，保证了低温级 R23循环系统的正常运行。
2、低温级 R23循环系统：被压缩的R23高压制冷剂蒸汽从压缩机排出，经过油分离器与油过滤器，进入冷凝—蒸发器，在冷凝—蒸发器中通过吸收
R404A级冷量，凝结成R23高压液体。
液态R23制冷剂由冷凝—蒸发器出来后，经过干燥过滤器等，进入膨胀阀节流降压为低压液体。
然后进入蒸发器，在蒸发器中R23吸收载冷剂热量，汽化蒸发为低压蒸汽后流入压缩机中。
制冷剂
R23不断重复上述循环，为用户提供低温载冷剂。
本产品功率由13.2KW---300KW可供选择广泛的应用在制药、航天、军工、石油、化工、轻工业、科研、实验室、环境模拟箱等领域。
产品特点：
1、主机精选国际国际顶尖品眚压缩机，能满足机组长时间稳定运行，同时提供最优良的帽冷效果
2、电器部分采用国际品眚LG、富士、施耐德等原厂产品，工作稳定，寿命长久。
3、具有电流过载、高低压、防冻、超温、相序、廷时及水流等安全保护和报警指示功能。
4、采用316L不锈钢低温水泵具有高杨程流量大噪音小适合低温环境长时间运行的特点。
5、配备精密数显温度控制器，能精确控水温正负1度，设备温度范围5度至零下40度。
6、 316L不锈钢板式换热器，采用凯德利专有技术设计有效地解决了低温换热效率低下等问题，确保低温蒸发效果同样出色丛而实现节能环保目的
7、水冷式冷水机组冷凝为壳管式，热热管为内螺纹铜管，设计合理，换热效果良好。
8、静电喷塑外壳欧化设计，美观大方，外表板采用快捷拆装形式，方便使用和维护。
