广州国际金融中心幕墙工程技术难点与亮点解析
广州国际金融中心幕墙工程技术难点与亮点解析摘要：广州国际金融中心亦称广州西塔, 为广州城市一个最具魅力、最具商务能量的标志性建筑。
笔者有幸投入广州国际金融中心幕墙工程的设计工作,并与大家共同努力荣幸夺得多项奖项。
本着抛砖引玉想法,笔者将其幕墙系统主要特点、施工难点及质量控制作一简要介绍。

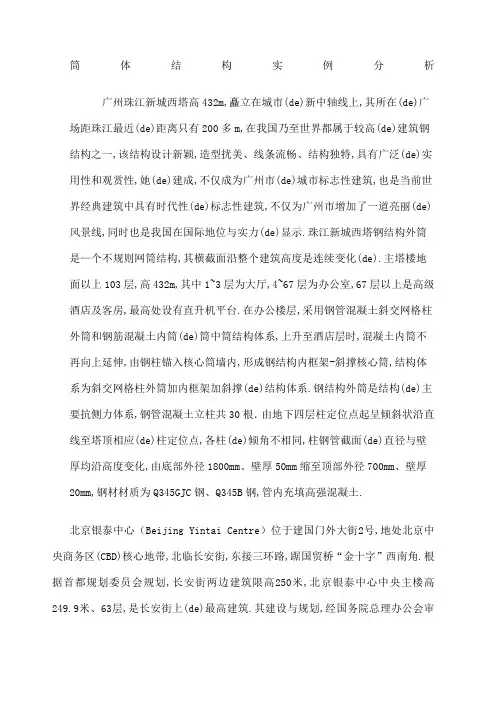

关键词：广州国际金融中心；幕墙系统；特点；施工难点；质量控制一、工程概况广州国际金融中心位于珠江新城的核心金融商务区，处于城市新中轴线上，项目东临珠江大道，西靠华夏路，南接华就路，北望花城大道，周边五星级酒店与高档写字楼林立，与广东省博物馆、广州大剧院、广州图书馆和广州市第二少年宫构成珠江新城5大标志性建筑，地上103层，地下4层，集超甲级写字楼、国际顶级豪华品牌酒店、酒店服务式公寓、高档购物商场和国际会议中心等功能于一体。
广州国际金融中心幕墙幕墙分主塔楼幕墙、裙楼及套间式办公楼两部分。
幕墙面积约14万平方米，高度为434米，共103层。
首先在平面上由隐框折线玻璃拼成圆弧半径分别为71m和10m的大小圆弧，大小圆弧圆滑连接组成圆润的三角。
再在高度方向有规律的按5100m为半径的圆弧层叠起来，使建筑的整个体量由底部不断向上放大，在第31层处达到峰值后顺滑的内缩，直至最顶部103层。
幕墙中标合同价为2.7192亿元人民币。
主要幕墙系统有：主塔楼：1.单元式隐框玻璃幕墙2.单元式玻璃百叶幕墙3.点玻拉索式幕墙（花边褶皱面）4.内庭单元式隐框玻璃幕墙（钻石面）5.天窗（钻石面）6.阶梯雨篷（等高线造型）7.V型雨篷（等高线造型）裙楼及套间式办公楼：8.隐框玻璃幕墙9.石材幕墙10.铝板幕墙11.裙楼采光顶12.裙楼游泳池屋盖12.推拉窗主塔楼幕墙系统分布图二、幕墙系统主要特点及施工难点1.双曲面空间模型的构成因建筑成双曲面造型，每层平面大小及任意上下相邻板块间的夹角均不相同，如采用均分处理将导致板块成梯形，且每层板块长度、宽度、夹角多样化，对板块设计、加工、安装及检修都会带来较大的工作量。
