电力电子技术王兆安第五版课后习题答案

电力电子技术课后习题全部答案解析

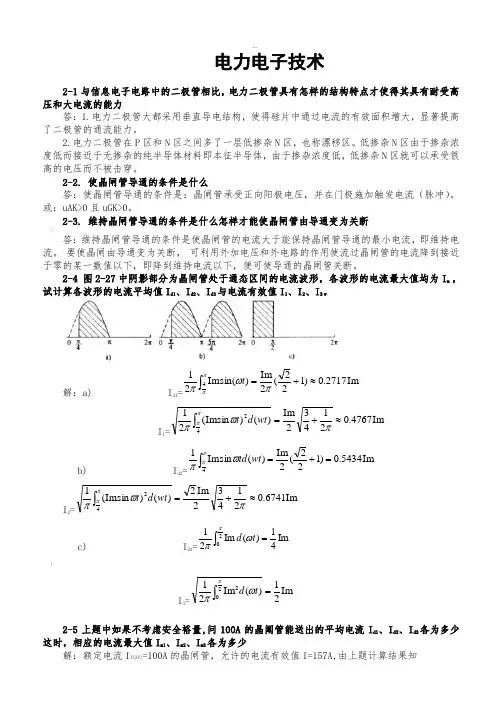

电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t

电力电子技术(王兆安第五版)课后习题答案

电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极 电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0 2-3 .维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶 闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m,试计算各波形的电流平均值I d1、I d2、I d3与电流有效值丨1、I 2、I 3。 2-5上题中如果不考虑安全裕量，问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少这时，相应的电流最大值I m1、I m2 I m3各为多少 解：额定电流算结果知I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计 解：a）I d1= 24 Im sin( t) 罟"Em I—(Im sin t)2d(wt) 11= 2 410.4767Im 2 b) J—(Imsin t)2d(wt) d2= I 2= Im <2 Im sin td (wt) ( 1) 4 2 Im 3 1 4 2 0.67411m 0.5434 Im c) 丄2Im d( d3= 2 0 t) 1 Im 4 3= 1 2Im2d( t) 2 0 i Im

电力电子课后习题答案 5

第五章 直流-直流交流电路 1．简述图5-1a 所示的降压斩波电路工作原理。 答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间 t on ，由电源E 向L 、R 、M 供电，在此期间，u o ＝E 。然后使V 关断 一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0。一个周期内的平均电压U o ＝E t t t ?+off on on 。输出电压小于电源电压，起到降压的作用。 2．在图5-1a 所示的降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs,t on =20μs,计算输出电压平均值U o ，输出电流平均值I o 。 解：由于L 值极大，故负载电流连续，于是输出电压平均值为 U o = E T t on =50 20020?=80(V) 输出电流平均值为 I o = R E U M o -=10 30 80-=5(A) 3．在图5-1a 所示的降压斩波电路中，E =100V ， L =1mH ，R =0.5Ω，E M =10V ，采用脉宽调制控制方式，T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。当t on =3μs 时，重新进行上述计算。 解：由题目已知条件可得：

m = E E M =100 10 =0.1 τ= R L =5.0001.0=0.002 当t on =5μs 时，有 ρ=τ T =0.01 = τ on t =0.0025 由于 1 1--ραρe e =1101.00025.0--e e =0.249>m 所以输出电流连续。 此时输出平均电压为 U o = E T t on = 20 5 100?=25(V) 输出平均电流为 I o = R E U M o -=5 .010 25-=30(A) 输出电流的最大和最小值瞬时值分别为 I max =R E m e e ???? ??-----ραρ11=5.01001.01101.00025 .0???? ??-----e e =30.19(A) I min =R E m e e ??? ? ??---11ραρ=5.01001.01 101.00025.0???? ??---e e =29.81(A) 当t on =3μs 时，采用同样的方法可以得出： αρ=0.0015 由于 11--ρ αρe e =1 101.0015.0--e e =0.149>m

电力电子技术第3章-习题答案

3章交流-直流变换电路课后复习题 第1部分：填空题 1.电阻负载的特点是电压与电流波形、相位相同；只消耗电能，不储存、释放电能，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是0?≤a≤ 180?。 2.阻感负载的特点是电感对电流变化有抗拒作用，使得流过电感的电流不发生突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是0? ≤a≤ 180? 2 ，续流二极管承受的最大反向电压 2 （设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为0?≤a≤ 180?，单 2和 2 ；带阻感负载时， α角移相范围为0?≤a≤ 90?，单个晶闸管所承受的最大正向电压和反向电压分别为 2 2U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出 侧串联一个平波电抗器(大电感)。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180?-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0?。 5.从输入输出上看，单相桥式全控整流电路的波形与单相全波可控整流电路的波形基 本相同，只是后者适用于较低输出电压的场合。 6. 2 ，随负载 加重U d 逐渐趋近于0.9 U2，通常设计时，应取RC≥ 1.5~2.5T，此时输出电压为U d ≈ 1.2 U2(U2为相电压有效值)。 7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是0?≤a≤90?，使负载电流连续的条件为a≤30?(U2为相电压有效值)。 8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120?，当它 带阻感负载时，α的移相范围为0?≤a≤90?。 9.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是 电压最高的相电压，而共阳极组中处于导通的晶闸管对应的是电压最低的相电压；这种电路 α 角的移相范围是0?≤a≤120?，u d波形连续的条件是a≤60?。 10*.电容滤波三相不可控整流带电阻负载电路中，电流i d断续和连续的临界条件是C Rω 3 =，电路中的二极管承受的最大反向电压为 2 U2。 11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当 α 从0°～90°变化时， 整流输出的电压u d 的谐波幅值随 α 的增大而增大，当 α 从90°～180°变化时，整流输出的电压u d的谐波幅值随 α 的增大而减小。 12.三相桥式全控整流电路带阻感负载时，设交流侧电抗为零，直流电感L为足够大。当 α ＝30°时，三相电流有效值与直流电流的关系为I I d，交流侧电流中所含次谐波次数为 6k±1,k=1,2,3…，其整流输出电压中所含的谐波次数为 6k, k=1,2,3…。 13.对于三相半波可控整流电路，换相重迭角的影响，将使输出电压平均值减小。

电力电子习题答案

第2章电力电子器件 与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才能使它具有耐受 高电压和大电流的能力 解：1. 电力二极管是垂直导电结构，使得硅片中通过电流的有效面积增大，提高通流 能力 2.电力二极管在P区和N区多了一层低掺杂区，可以承受很高的电压而不致被击穿； 3.具有电导调制效应。 使晶闸管导通的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。 或者U AK >0且U GK>0 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维 持电流。 图2－27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im, 试计算各波形的电流平均值I d1,I d2,I d3与电流有效值I1，I2，I3 解:a) Id1= Im I1== b) Id2== Im I2= Im c) Id3== Im I3== Im .上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为 多少这时,相应的电流最大值Im1,Im2,Im3各为多少 解:额定电流I T(AV)=100A的晶闸管,允许的电流有效值I=157A,由上题计算结果知 a) Im1=I/=, ≈≈89.48A b) Im2=I/ = Id2= = c) Im3=2I=314 Id3= = 和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能 答: GTO之所以能够自行关断,而普通晶闸管不能,是因为GTO与普通晶闸管在设计和 工艺方面有以下几点不同：

电力电子技术课后答案

电力电子课后答案 第二章 2.2 使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答： 使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0； 维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 2.3图2-1中阴影部分表示流过晶闸管的电流波形，各波形的电流最大值均为m I ， 试计算各波形的电流平均值1d I 、2d I 、3d I 与电流有效值1I 、2I 、3I ，和它们的波形系数1f K ，2f K ，3f K 。 题图2.1 晶闸管导电波形 解： a) 1d I = 4 1 2sin()(1)0.27222 m m m I I t I π π ωπ π= +≈? 1I 24 131(sin )()0.4822 42m m m I I t d wt I ππ ?π π = +≈? 111/0.48/0.27 1.78f d m m K I I I I === b) 2d I =412 sin ()(1)0.5422 m m m I I td wt I ππ?=+=∏? 2I 24 21 31(sin )()0.67242m m m I I t d wt I π π ?π π = +≈? 222/0.67/0.54 1.24f d m m K I I I I === c) 3d I = 20 1 1()24 m m I d t I π ωπ = ? 3I 220 1 1()22 m m I d t I π ωπ = ? 333/0.5/0.252f d m m K I I I I === 2.4. 如果上题中晶闸管的通态平均电流为100A ，考虑晶闸管的安全裕量为1.5，问其允许通

电力电子技术第五版课后习题及答案

电力电子技术第五版课后习题及答案 第二章电力电子器件 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2.使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Imπ4π4π25π4a)b)c)图1-43

图2-27晶闸管导电波形 解：a)I d1=π21ππωω4 )(sin t td I m=π2m I(122+)≈0.2717I m I1=π π ωωπ42)()sin(21 t d t I m=2m Iπ 2143+≈0.4767I m b)I d2= π1ππωω4)(sin t td I m=πm I(122+)≈0.5434I m I 2=ππωωπ42)()sin(1t d t I m=2 2m Iπ2143+≈0.6741I m c)I d3=π2120)(πωt d I m=4 1I m I3=2 02)(21πωπt d I m=2 1I m2-5上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知 a)I m1≈4767 .0I≈329.35，I d1≈0.2717I m1≈89.48 2/16b)I m2≈6741.0I≈232.90, I d2≈0.5434I m2≈126.56c)I m3=2I=314, I d3=41

电力电子技术习题与解答

《电力电子技术》习题及解答 思考题与习题 什么是整流它与逆变有何区别 答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开； 试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。 答：（1）负载两端电压为0，晶闸管上电压波形与U2相同； （2）负载两端电压为U2，晶闸管上的电压为0； （3）负载两端电压为0，晶闸管上的电压为U2。

某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些 答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。 某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。 解：设α=0，T 2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么 答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。

《电力电子技术》课后答案完整版

王兆安《电力电子技术》（第4版）课后习题解 第1章 电力电子器件 1.1 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极注入正向触发电流。 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流（即维持电流），即H A I I >。 要使晶闸管由导通变为关断，可通过外加反向阳极电压或减小负载电流的办法，使流过晶闸管的电流降到维持电流值以下，即H A I I <。 1.3 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为m I 。 试计算各波形的电流平均值1d I ，2d I ，3d I 与电流有效值1I ，2I ，3I 。 解：a ） m m m d I I t d t I I 2717.0)12 2( 2)()(sin 214 1≈+= = ?π ωωπ ππ m m m I I t d t I I 4767.021432)()sin (214 21≈+= =? π ω?πππ b ） m m m d I I t d t I I 5434.0)12 2 ( )()(sin 1 4 2≈+= = ? π ωωπ ππ m m m I I t d t I I 6471.0214322)()sin (1 4 22≈+= = ? π ω?π ππ c ） ? = =20 3 4 1)(21π ωπ m m d I t d I I m m I t d I I 2 1)(21 20 2 3= = ? ωπ π 1.4 上题中如果不考虑安全裕量，问100A 的晶阐管能送出的平均电流1d I 、2d I 、3d I 各为多少？这时，相应的电流最大值1m I 、2m I 、3m I 各为多少？ 解：额定电流A I AV T 100)(=的晶闸管，允许的电流有效值A I 157=，由上题计算结果知： a ） A I I m 35.3294767.01≈≈ A I I m d 48.892717.011≈≈ b ） A I I m 90.2326741 .02≈≈ A I I m d 56.1265434.022≈≈ c ） A I I m 31423== A I I m d 5.784 1 33== 1.5 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？ 答：GTO 和普通晶阐管同为PNPN 结构，由211P N P 和221N P N 构成两个晶体管1V 、2V ，分别具有共基极电 流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。121＞ αα+两个等效晶体管过饱和而导通；121＜ αα+不能维持饱和导通而关断。 GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点 图1-43 晶闸管导电波形

《电力电子技术第二版》课后习题及解答

《电力电子技术》习题及解答 第1章思考题与习题 1、1晶闸管的导通条件就是什么? 导通后流过晶闸管的电流与负载上的电压由什么决定? 答:晶闸管的导通条件就是:晶闸管阳极与阳极间施加正向电压,并在门极与阳极间施加正向触发电压与电流(或脉冲)。 导通后流过晶闸管的电流由负载阻抗决定,负载上电压由输入阳极电压U A决定。 1、2晶闸管的关断条件就是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定? 答:晶闸管的关断条件就是:要使晶闸管由正向导通状态转变为阻断状态,可采用阳极电压反向使阳极电流I A减小,I A下降到维持电流I H以下时,晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断,其两端电压大小由电源电压U A决定。 1、3温度升高时,晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压与反向击穿电压如何变化？ 答:温度升高时,晶闸管的触发电流随温度升高而减小,正反向漏电流随温度升高而增大,维持电流I H会减小,正向转折电压与反向击穿电压随温度升高而减小。 1、4晶闸管的非正常导通方式有哪几种？ 答:非正常导通方式有:(1) I g=0,阳极电压升高至相当高的数值;(1) 阳极电压上升率du/dt过高;(3) 结温过高。 1、5请简述晶闸管的关断时间定义。

答:晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即gr rr q t t t +=。 1、6试说明晶闸管有哪些派生器件？ 答:快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 1、7请简述光控晶闸管的有关特征。 答:光控晶闸管就是在普通晶闸管的门极区集成了一个光电二极管,在光的照射下,光电二极管电流增加,此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 1、8型号为KP100-3,维持电流I H =4mA 的晶闸管,使用在图题1、8所示电路中就是否合理,为什么?(暂不考虑电压电流裕量) 图题1、8 答:(a)因为H A I mA K V I <=Ω =250100,所以不合理。 (b) 因为A V I A 2010200=Ω =, KP100的电流额定值为100Ａ,裕量达５倍,太大了。 (c)因为A V I A 1501150=Ω= ,大于额定值,所以不合理。 1、9 图题1、9中实线部分表示流过晶闸管的电流波形,其最大值均为I m ,试计算各图的电流平均值.电流有效值与波形系数。 解:图(a): I T(A V )=π21 ?π ωω0)(sin t td I m =πm I

《电力电子技术》第1章课后习题答案

《电力电子技术》第1章课 后习题答案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

1.1 晶闸管导通的条件是什么由导通变为关断的条件是什么 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：u AK>0且u GK>0。 要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 1.2晶闸管非正常导通方式有几种 1.3 （常见晶闸管导通方式有5种，见课本14页，正常导通方式有：门级加触 发电压和光触发） 答：非正常导通方式有： (1) Ig=0，阳极加较大电压。此时漏电流急剧增大形成雪崩效应，又通过正反馈放大漏电流，最终使晶闸管导通； (2) 阳极电压上率du/dt过高；产生位移电流，最终使晶闸管导通 (3) 结温过高；漏电流增大引起晶闸管导通。 1.3 试说明晶闸管有那些派生器件。 答：晶闸管派生器件有：（1）快速晶闸管，（2）双向晶闸管，（3）逆导晶闸管，（4）光控晶闸管 1.4 GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？ 答:GTO和普通晶闸管同为 PNPN 结构,由 P1N1P2 和 N1P2N2 构成两个晶体管 V1、V2 分别具有共基极电流增益α1 和α２，由普通晶闸管的分析可得，α1 + α 2 = 1 是器件临界导通的条件。α1 + α 2＞1 两个等效晶体管过饱和而导通；α1 + α 2＜1 不能维持饱和导通而关断。 GTO 之所以能够自行关断,而普 通晶闸管不能,是因为 GTO 与普通晶闸管在设计和工艺方面有以下几点不同：

电力电子学 陈坚课后习题答案

答 案 5.1 什么是半波整流、全波整流、半控整流、全控整流、相控整流、高频PWM整流? 答：半波整流：整流器只在交流电源的半个周波输出整流电压，交流电源仅半个周期中有电流。 全波整流：整流器在交流电源的正、负半波都有直流电压输出，交流电源在正负半周期均有电 流。 全控整流：指整流主电路中开关器件均为可控器件。 半控整流：指整流主电路中开关器件不全是可控器件，而有不控器件二极管。 相控整流：全控整流电路中的开关管为半控器件晶闸管，控制触发脉冲出现的时刻（即改变晶 闸管的移相控制角的大小），从而控制负载的整流电压。 高频PWM整流：整流主电路中开关器件均为全控器件，采用高频PWM控制，即在一个电源周期 内高频改变开关管的导通状况。 答案5.2 什么是电压纹波系数、脉动系数、基波电流数值因数、基波电流位移因数（基波功率因数）和整流输入功率因数？ 答：电压纹波系数RF：输出电压中全部交流谐波分量有效值V H与输出电压直流平均值V d 之比值，。 电压脉动系数S n：整流输出电压中最低次谐波幅值V nm与直流平均值V d之比Sn=Vnm/Vd基波电流数值因数： 电流畸变因数也称基波电流数值因数，是基波电流有效值与总电流有效值 之比，即 基波电流位移因数DPF （基波功率因数）：输入电压与输入电流基波分量之间的相位角（位移角）的余弦，即 整流输入功率因数PF ： 答案5.3 三相桥式不控整流任何瞬间均有两个二极管导电，整流电压的瞬时值与三相交流相电压、线电压瞬时值有什么关系？ 答：共阴连接的三个二极管中，三相交流相电压瞬时值最正的那一相自然导通，把最正的相电压接到负载的一端；共阳连接的三个二极管中，三相交流相电压瞬时值最负的那一相自然导通，把

电力电子习题及答案

电力电子技术课后题答案 第一章 1.1 电力技术、电子技术和电力电子技术三者所涉及的技术内容和研究对象是什么？三者的技术发展和应用主要依赖什么电气设备和器件？ 答：电力技术涉及的技术内容：发电、输电、配电及电力应用。 其研究对象是：发电机、变压器、电动机、输配电线路等电力设备，以及利用电力设备来处理电力电路中电能的产生、传输、分配和应用问题。其发展依赖于发电机、变压器、电动机、输配电系统。其理论基础是电磁学(电路、磁路、电场、磁场的基本原理)，利用电磁学基本原理处理发电、输配电及电力应用的技术统称电力技术。 电子技术，又称为信息电子技术或信息电子学，研究内容是电子器件以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。其研究对象:载有信息的弱电信号的变换和处理。其发展依赖于各种电子器件（二极管、三极管、MOS管、集成电路、微处理器电感、电容等）。 电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。它涉及电力电子变换和控制技术技术，包括电压（电流）的大小、频率、相位和波形的变换和控制。研究对象：半导体电力开关器件及其组成的电力开关电路，包括利用半导体集成

电路和微处理器芯片构成信号处理和控制系统。电力电子技术的发展和应用主要依赖于半导体电力开关器件。 答案1.2 为什么三相交流发电机或公用电网产生的恒频、恒压交流电，经电压、频率变换后再供负载使用，有可能获得更大的技术经济效益？ 答：用电设备的类型、功能千差万别，对电能的电压、频率、波形要求各不相同。为了满足一定的生产工艺和流程的要求，确保产品质量、提高劳动生产率、降低能源消耗、提高经济效益，若能将电网产生的恒频、恒压交流电变换成为用电负载的最佳工况所需要的电压、频率或波形，有可能获得更大的技术经济效益。例如：若风机、水泵全部采用变频调速技术，每年全国可以节省几千万吨以上的煤，或者可以少兴建上千万千瓦的发电站。若采用高频电力变换器对荧光灯供电，不仅电-光转换效率进一步提高、光质显著改善、灯管寿命延长3～5倍、可节电50%，而且其重量仅为工频电感式镇流器的10%。高频变压器重量、体积比工频变压器小得多，可以大大减小钢、铜的消耗量。特别在调速领域，与古老的变流机组相比，在钢铜材消耗量、重量、体积、维护、效率、噪音、控制精度和响应速度等方面优势明显。

电力电子技术习题及答案

电力电子技术习题集 习题一 1. 试说明什么是电导调制效应及其作用。 2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断 的条件是什么，如何实现？ 3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电 流平均值、有效值。如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？ (f) 图1-30 习题1-4附图 5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽 度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5?; I L =50mA （擎住电流）。 图1-31习题1-5附图 图1-32习题1-9附图 6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？ 7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。 9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻 有何关系以及栅极电阻的作用。 10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。 11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容 量？ 习题二

1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5?，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。 2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。系统采用220V的交流电压通过降压变压器供电，且晶闸管的最小控制角αmin＝30°，（设降压变压器为理想变压器）。试求： （1）变压器二次侧电流有效值I2； （2）考虑安全裕量，选择晶闸管电压、电流定额； （3）作出α＝60°时，u d、i d和变压器二次侧i2的波形。 3．试作出图2-8所示的单相桥式半控整流电路带大电感负载，在α＝30°时的u d、i d、i VT1、 i VD4的波形。并计算此时输出电压和电流的平均值。 4．单相桥式全控整流电路，U2＝100V，负载中R＝2 ?，L值极大，反电动势E＝60V，当α＝30°时，试求： （1）作出u d、i d和i2的波形； （2）求整流输出电压平均值U d、电流I d，以及变压器二次侧电流有效值I2。 5. 某一大电感负载采用单相半控桥式整流接有续流二极管的电路，负载电阻R=4Ω，电源电 压U2=220V，α=π/3，求： (1) 输出直流平均电压和输出直流平均电流； (2) 流过晶闸管（整流二极管）的电流有效值； (3) 流过续流二极管的电流有效值。 6．三相半波可控整流电路的共阴极接法和共阳极接法，a、b两相的自然换相点是同一点吗？ 如果不是，它们在相位上差多少度？试作出共阳极接法的三相半波可控的整流电路在α＝30°时的u d、i VT1、u VT1的波形。 7. 三相半波可控整流电路带大电感性负载，α＝π/3，R=2Ω，U2=220V，试计算负载电流I d， 并按裕量系数2确定晶闸管的额定电流和电压。 8．三相桥式全控整流电路，U2＝100V，带阻感性负载，R＝5 ?，L值极大，当α＝60°，试求： （1）作出u d、i d和i VT1的波形； （2）计算整流输出电压平均值U d、电流I d，以及流过晶闸管电流的平均值I dVT和有效值 I VT； （3）求电源侧的功率因数； （4）估算晶闸管的电压电流定额。 9．三相桥式不控整流电路带阻感性负载，R＝5 ?，L＝∞，U2＝220V，X B=0.3 ?，求U d、I d、 I VD、I2和γ的值，并作出u d、i VD1和i2的波形。 10．请说明整流电路工作在有源逆变时所必须具备的条件。 11．什么是逆变失败？如何防止逆变失败？ 12. 三相全控桥变流器，已知L足够大、R=1.2Ω、U2=200V、E M= -300V，电动机负载处于 发电制动状态，制动过程中的负载电流66A，此变流器能否实现有源逆变？求此时的逆变角β。 13．三相全控桥变流器，带反电动势阻感负载，R＝1 ?，L＝∞，U2＝220V，L B=1mH，当 E M＝－400V，β＝60°时求U d、I d和γ的值，此时送回电网的有功功率是多少？

电力电子技术课后习题答案最新版本

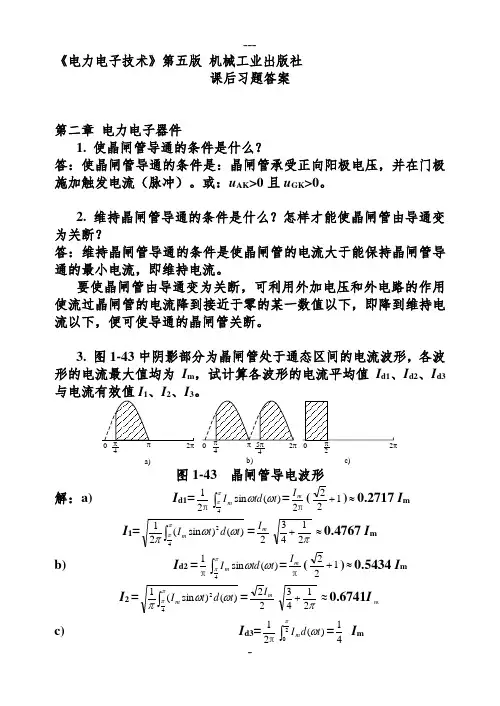

第一章电力电子器件 1.1 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK>0 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t c) I d3= ?= 2 Im 4 1 ) ( Im 2 1π ω π t d I3= Im 2 1 ) ( Im 2 1 2 2= ?t dω π π 1.4.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1 35 . 329 4767 .0 ≈ ≈ I A, I d1≈0.2717I m1≈89.48A b) I m2 , 90 . 232 6741 .0 A I ≈ ≈ I d2A I m 56 . 126 5434 .0 2 ≈ ≈ c) I m3=2I=314 I d3= 5. 78 4 1 3 = m I

电力电子技术习题解答

电力电子技术 习题解答 教材：《电力电子技术》，尹常永田卫华主编

第一章 电力电子器件 1-1晶闸管导通的条件是什么？导通后流过晶闸管的电流由哪些因素决定？ 答：当晶闸管承受正向电压且在门极有触发电流时晶闸管才能导通；导通后流过晶闸管的电流由电源和负载决定； 1-2维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？ 答：晶闸管一旦导通，门极就失去控制作用，不论门极出发信号是否还存在，晶闸管都保持导通，只需保持阳极电流在维持电流以上；但若利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，则晶闸管关断。 1-3型号为KP100—3，维持电流IH = 4mA 晶闸管使用在图1-32的各电路中是否合理,为什么？(暂不考虑电压、电流裕量) 答：（a ）因为 100250A H V I mA I k = =<Ω，所以不合理。 （b ）因为 2002010A V I A = =Ω，KP100 的电流额定值为 100Ａ，裕量达５倍， 太大了，所以不合理。 （c ）因为 1501501A V I A = =Ω，小于额定电流有效值1.57?100=157A ，晶闸管承 受的电压150V ，小于晶闸管的而定电压300V ，在不考虑电流、电压裕量的前提下，可以正常工作，所以合理。 1-4晶闸管阻断时，其承受的电压大小决定于什么？ 答：晶闸管阻断时,其可能承受的电压大小决定于制造工艺，也就是取决于基板的厚度、基板宽度、电击所掺的杂质的量大小。 1-5某元件测得V U DRM 840=，V U RRM 980=，试确定此元件的额定电压是多少，属于哪个电压等级？ 答：根据将DRM U 和RRM U 中的较小值按百位取整后作为该晶闸管的额定值，将两者较小的840V 按教材表取整得800V ，该晶闸管的额定电压为8级（800V ）。 1-6图1-10中的阴影部分表示流过晶闸管的电流的波形，各波形的峰值均为Im ，试计算各波形的平均值与有效值各为多少？若晶闸管的额定通态平均电流为100A ，问

电力电子技术课后习题答案2014

第一章 电力电子器件 1.1 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者U AK >0且U GK >0 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。 解：a) I d1=Im 2717.0)122(2Im )(sin Im 214 ≈+= ?πωπ π π t I 1=Im 4767.021 432Im )()sin (Im 21 4 2 ≈+= ?π?π π πwt d t b) I d2=Im 5434.0)122(2Im )(sin Im 1 4 =+= ? wt d t π π ?π I 2= Im 6741.021 432Im 2)()sin (Im 1 4 2 ≈+=?π?π π πwt d t c) I d3=? = 20 Im 41)(Im 21 π ωπ t d I 3=Im 21)(Im 21 20 2= ? t d ωπ π 1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少? 解：额定电流I T(A V)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m135 .3294767.0≈≈I A, I d1≈0.2717I m1≈89.48A b) I m2 , 90.2326741.0A I ≈≈ I d2A I m 56.1265434 .02≈≈ c) I m3=2I=314 I d3=5.7841 3=m I 1.5.GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流 增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。121＞ αα+ 两个等效晶体管

电力电子课后习题答案部分 (2)
