电子线路cad上机考试题及答案电子线路CAD上机考试题及答案一、单项选择题（每题2分，共20分）1. 在电子线路CAD中，用于表示电流方向的符号是（）。
A. VB. IC. RD. C答案：B2. 在进行电路仿真时，以下哪个元件是不需要的？（）A. 电阻B. 电容C. 电感D. 电源答案：D3. 在电路图中，以下哪个符号代表二极管？（）A. ∇B. ∆C. ∑D. ⊕答案：D4. 在电子线路CAD软件中，以下哪个功能用于绘制电路图？（）A. 仿真B. 编译C. 绘制D. 调试答案：C5. 以下哪个元件的阻值会随着电压或电流的变化而变化？（）A. 电阻B. 电容C. 电感D. 二极管答案：D6. 在电子线路CAD软件中，用于表示地线的符号是（）。
A. VB. GC. ED. H答案：B7. 在电路仿真中，以下哪个参数是不需要设置的？（）A. 工作频率B. 电源电压C. 元件值D. 仿真时间答案：A8. 在电子线路CAD中，以下哪个元件用于放大信号？（）A. 电阻B. 电容C. 电感D. 三极管答案：D9. 在电路图中，以下哪个符号代表晶体管？（）A. QB. TC. RD. L答案：A10. 在电子线路CAD软件中，以下哪个功能用于检查电路图的错误？（）A. 仿真B. 编译C. 绘制D. 调试答案：D二、多项选择题（每题3分，共15分）1. 在电子线路CAD中，以下哪些元件是基本的无源元件？（）A. 电阻B. 电容C. 二极管D. 三极管答案：A B2. 在电路仿真中，以下哪些参数是必须设置的？（）A. 元件值B. 工作频率C. 电源电压D. 仿真时间答案：A C D3. 在电子线路CAD软件中，以下哪些功能是用于电路仿真的？（）A. 仿真B. 编译C. 绘制D. 调试答案：A D4. 在电路图中，以下哪些符号是用于表示电源的？（）A. VB. GC. ED. H答案：A C5. 在电子线路CAD中，以下哪些元件是基本的有源元件？（）A. 电阻B. 二极管C. 三极管D. 运算放大器答案：B C D三、简答题（每题5分，共20分）1. 请简述电子线路CAD软件的主要功能。
(完整word版)《电子CAD》复习题
<电子线路CAD>复习题一．填空题（1）Protel DXP是Altim 公司生产的电路板设计系统的最新版本。
（2）Protel DXP主要有4大部分组成原理图设计系统、印刷板设计系统、FPGA系统、VHDL系统。
（3）Protel DXP主窗口即Design Explorer DXP窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
（4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
二．判断题（1）在Protel DXP中用户只能单独完成设计项目，不能通过网络完成设计项目。
(╳)（2）按组合键Alt+F4可以关闭Protel DXP。
(√)（3）在Protel DXP中一定要建立项目后才可以新建原理图文件。
(╳)三、选择题（1）电子线路设计自动化软件的英文缩写为（ C ）。
A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（ A ）。
A.［View］/［Status Bar］B.［View］/［Command Status］C.［View］/［Toolbars］D.［View］/［Workspace Panels］（3）Protel DXP中项目文件的文件名后缀为（D ）。
A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。
（2）连线工具栏（Wiring）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring 可以打开或关闭该工具栏。
（3）捕获栅格是移动光标和放置原理图元素的最小距离。
（4）光标的显示类型有大十字、小十字、斜45度小十字三种。
(完整word版)《电子CAD》复习题.docx
<电子线路 CAD> 复习题一．填空题（1） Protel DXP 是 Altim公司生产的电路板设计系统的最新版本。
（ 2） Protel DXP主要有 4 大部分组成原理图设计系统、印刷板设计系统、FPGA 系统、VHDL系统。
（3） Protel DXP 主窗口即 Design Explorer DXP 窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
（ 4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
二．判断题（1）在 Protel DXP 中用户只能单独完成设计项目，不能通过网络完成设计项目。
(╳ )（2）按组合键 Alt+F4 可以关闭 Protel DXP 。
(√ )（3）在 Protel DXP 中一定要建立项目后才可以新建原理图文件。
(╳ )三、选择题（1）电子线路设计自动化软件的英文缩写为（C）。
A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（ A ）。
A.［ View ］/［ Status Bar］B.［View ］/［Command Status］C［. View ］［/Toolbars ］D［. View ］［/Workspace Panels］（3） Protel DXP 中项目文件的文件名后缀为（D）。
A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB一．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。
（2）连线工具栏（ Wiring ）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring可以打开或关闭该工具栏。
（ 3）捕获栅格是移动光标和放置原理图元素的最小距离。
电子线路CAD试卷及答案(可编辑修改word版)
一、单选题1、Protel99SE 是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE 原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE 原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom 风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X 键D、Y 键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。
电子cad期末试题及答案
电子cad期末试题及答案第一部分：选择题1. 下列哪项不是电子CAD的应用领域？A. 电路设计B. 机械设计C. 建筑设计D. 广告设计答：D2. 以下哪个软件是常用的电子CAD软件？A. AutoCADB. PhotoshopC. Microsoft WordD. Excel答：A3. 电子CAD是指利用计算机来辅助进行电子产品的设计和制造。
这个说法是否正确？A. 正确B. 错误答：A4. 以下哪个选项在电子CAD软件中常用于进行绘图操作？A. 铅笔B. 直尺C. 画笔D. 鼠标答：D5. 在电子CAD中，我们可以通过添加图层来实现不同部分的分离，方便后续操作。
这种说法是否正确？A. 正确B. 错误答：A第二部分：填空题1. 在电子CAD中，用来绘制直线的命令是__LINE__。
答：LINE2. 在电子CAD中，用来绘制圆形的命令是__CIRCLE__。
答：CIRCLE3. 在电子CAD中，用来绘制矩形的命令是__RECTANGLE__。
答：RECTANGLE4. 在电子CAD中，用来绘制多边形的命令是__POLYGON__。
答：POLYGON5. 在电子CAD中，用来添加文本的命令是__TEXT__。
答：TEXT第三部分：简答题1. 请简述电子CAD在电路设计中的应用。
答：电子CAD在电路设计中的应用非常广泛。
通过电子CAD软件，设计师可以绘制电路图并进行仿真分析，从而快速验证电路的正确性和可行性。
此外，电子CAD还可以帮助设计师进行布局和布线，提高电路的效率和可靠性。
2. 电子CAD在机械设计中有什么作用？答：在机械设计中，电子CAD可以协助设计师进行三维建模和装配。
设计师可以通过电子CAD软件绘制零件的三维模型，并进行装配和运动仿真。
这有助于设计师预先检查设计的合理性，避免在实际制造过程中出现问题。
第四部分：综合题请根据下面的图纸，回答问题。
图纸内容：（这里描述图纸的内容，确保信息准确完整）1. 图纸中标注的尺寸是什么意义？答：图纸中标注的尺寸表示了零件的实际尺寸大小，有助于制造工人根据图纸进行加工和装配。

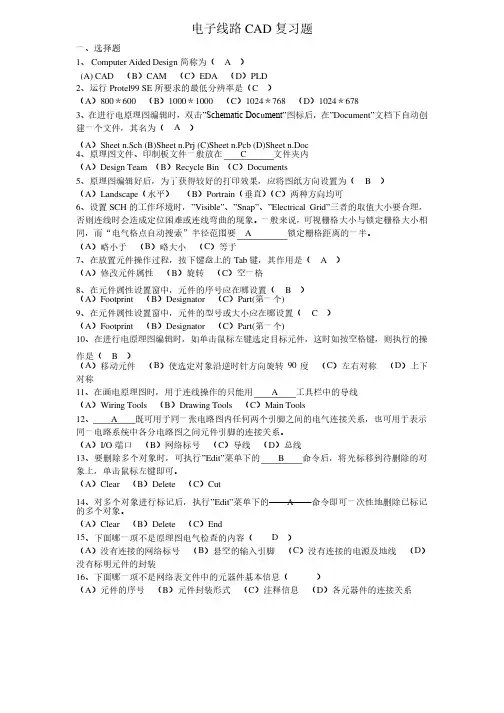

电子线路CAD试题库及答案
电子线路CAD 复习题复习题一、选择题一、选择题1、 Computer Aided Design 简称为（简称为（ A ）(A) CAD （B ）CAM （C ）EDA （D ）PLD2、运行Protel99 SE 所要求的最低分辨率是（C ）（A ）800＊600 （B ）1000＊1000 （C ）1024＊768 （D ）1024＊6783、在进行电原理图编辑时，在进行电原理图编辑时，双击双击”Schematic Doc u ment”图标后，在”Document ”文档下自动创建一个文件，其名为（建一个文件，其名为（ A ）（A ）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在、原理图文件、印制板文件一般放在 C 文件夹内文件夹内（A ）Design Team （B ）Recycle Bin （C ）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ） （A ）Landscape （水平）（水平） （B ）Portrain （垂直）（C ）两种方向均可）两种方向均可6、设置SCH 的工作环境时，”Visible ”、”Snap ”、”Electrical Grid ”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。
一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。
锁定栅格距离的一半。
（A ）略小于）略小于 （B ）略大小）略大小 （C ）等于）等于7、在放置元件操作过程，按下键盘上的Tab 键，其作用是（键，其作用是（ A ）（A ）修改元件属性）修改元件属性 （B ）旋转）旋转 （C ）空一格）空一格8、在元件属性设置窗中，元件的序号应在哪设置（、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A ）Footprint （B ）Designator （C ）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A ）Footprint （B ）Designator （C ）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操这时如按空格键，则执行的操作是（作是（ B ）（A ）移动元件）移动元件 （B ）使选定对象沿逆时针方向旋转90度 （C ）左右对称）左右对称 （D ）上下对称对称11、在画电原理图时，用于连线操作的只能用、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线工具栏中的导线（A ）Wiring Tools （B ）Drawing Tools （C ）Main Tools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。
电子cad科期末试题及答案
电子cad科期末试题及答案一、选择题1.对于电子CAD系统来说，下列说法正确的是：A.它是通过计算机辅助设计软件来完成电子图纸的绘制和编辑。
B.它可以提高电子设计的效率和精确度。
C.它可以实现电子设计的可视化和三维展示。
D.以上都正确。
答案：D2.在电子CAD系统中，下列元件的作用是实现信号的放大和放大倍数可调的元件是：A.电阻B.电容C.三极管D.电感答案：C3.以下哪个软件是常用的电子CAD设计工具？A.AutoCADB.SolidWorksC.CorelDRAWD.Photoshop答案：A4.以下哪项是电子CAD设计中需要考虑的因素？A.电路的可靠性B.电路的稳定性C.电路的成本D.以上都是答案：D5.电子CAD系统中，下列工具是用来调整电路图中各元件位置和连接线的工具是：A.绘图工具B.修改工具C.调整工具D.连接工具答案：B二、设计题请根据所学知识完成以下设计题：设计题1：根据以下电路图，请使用电子CAD系统完成电路图的绘制，并标注各元件的数值。
（电路图见正文）设计题2：请使用电子CAD系统完成以下电路图的仿真，然后分析输出端的电压值。
（电路图见正文）设计题3：请设计一个具有以下功能的电路图，并使用电子CAD系统进行绘制和仿真。
（电路图见正文）答案：（详细答案按照实际设计情况给出，此处省略）总结：电子CAD科期末试题主要考察了学生对于电子CAD系统的应用能力和设计能力。
通过练习题目的完成，学生需要熟练运用电子CAD系统进行电路图的绘制、编辑和仿真分析。
同时，还需要考虑电路的可靠性、稳定性和成本等因素。
通过此次试题的练习，可以有效地提高学生的电子CAD设计能力和技巧。
电子线路cad期末考试题及答案
电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个门电路可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 以下哪种元件不属于模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 触发器答案：D3. 在电子电路中，信号的频率越高，其波长越：A. 长B. 短C. 不变D. 无法确定答案：B4. 以下哪个不是电子线路CAD软件的功能？A. 电路图绘制B. 电路仿真C. 电路板布局D. 机械设计5. 在电路分析中，节点电压法的基本假设是：A. 所有节点电压相同B. 所有节点电压不同C. 任意选择一个节点作为参考点D. 所有节点电压为零答案：C6. 以下哪个元件不是数字电路中的存储元件？A. 触发器B. 计数器C. 锁存器D. 运算放大器答案：D7. 在电子线路CAD中，以下哪个不是电路仿真的步骤？A. 电路图绘制B. 电路参数设置C. 电路仿真运行D. 电路板焊接答案：D8. 以下哪个不是模拟电路中的放大器类型？A. 运算放大器B. 功率放大器C. 比较器D. 逻辑放大器答案：D9. 在数字电路中，以下哪个逻辑门可以实现全加器的功能？B. 或门C. 异或门D. 非门答案：C10. 以下哪个不是电子线路CAD软件的优势？A. 提高设计效率B. 减少设计错误C. 增加设计成本D. 便于电路修改和测试答案：C二、填空题（每题2分，共20分）1. 在电子线路中，电路的等效电阻可以通过_______定律计算得出。
答案：欧姆2. 模拟电路中的信号处理通常涉及_______信号的放大、滤波和转换。
答案：模拟3. 数字电路中的逻辑运算包括与、或、非以及_______运算。
答案：异或4. 在电子线路CAD软件中，电路图的绘制通常使用_______工具。
答案：绘图5. 电路的功率消耗可以通过电压和_______的乘积计算得出。
答案：电流6. 在数字电路中，D触发器的输出状态取决于其_______输入。
