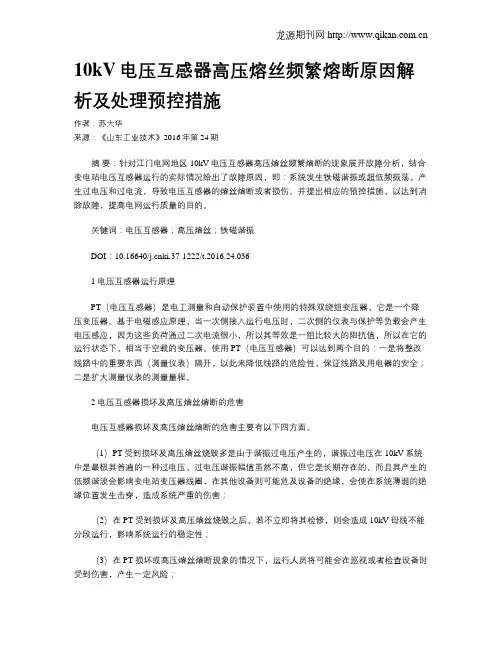

10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施

10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施

10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施作者:苏大华来源:《山东工业技术》2016年第24期摘要:针对江门电网地区10kV电压互感器高压熔丝频繁熔断的现象展开故障分析,结合变电站电压互感器运行的实际情况给出了故障原因,即:系统发生铁磁谐振或超低频振荡,产生过电压和过电流,导致电压互感器的熔丝熔断或者损伤。

并提出相应的预控措施,以达到消除故障,提高电网运行质量的目的。

关键词:电压互感器;高压熔丝;铁磁谐振DOI:10.16640/ki.37-1222/t.2016.24.0361 电压互感器运行原理PT(电压互感器)是电工测量和自动保护装置中使用的特殊双绕组变压器,它是一个降压变压器。

基于电磁感应原理,当一次侧接入运行电压时,二次侧的仪表与保护等负载会产生电压感应,因为这些负荷通过二次电流很小,所以其等效是一组比较大的阻抗值,所以在它的运行状态下,相当于空载的变压器。

使用PT(电压互感器)可以达到两个目的:一是将整改线路中的重要东西(测量仪表)隔开,以此来降低线路的危险性,保证线路及用电器的安全;二是扩大测量仪表的测量量程。

2 电压互感器损坏及高压熔丝熔断的危害电压互感器损坏及高压熔丝熔断的危害主要有以下四方面。

(1)PT受到损坏及高压熔丝烧毁多是由于谐振过电压产生的,谐振过电压在10kV系统中是最极其普遍的一种过电压,过电压谐振幅值虽然不高,但它是长期存在的,而且其产生的低频谐波会影响变电站变压器线圈,在其他设备则可能危及设备的绝缘,会使在系统薄弱的绝缘位置发生击穿,造成系统严重的伤害;(2)在PT受到损坏及高压熔丝烧毁之后,若不立即将其检修,则会造成10kV母线不能分段运行,影响系统运行的稳定性;(3)在PT损坏或高压熔丝熔断现象的情况下,运行人员将可能会在巡视或者检查设备时受到伤害,产生一定风险;(4)PT损坏或高压熔丝熔断,会在计量方面难以做到准确计算,因此将会直接对电量造成损失,而且母线也会失去对电压的保护监测,对供电设备的安全运行造成不良影响。

电压互感器熔丝熔断的原因(最新版)

电压互感器熔丝熔断的原因(最新版)

电压互感器熔丝熔断的原因(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改电压互感器熔丝熔断的原因(最新版)1铁磁谐振过电压可引起电压互感器一次侧熔丝熔断1.1铁磁谐振产生的原理在中性点不接地系统中,正常运行时,由于三相对称,电压互感器的励磁阻抗很大,大于系统对地电容,即XL>XC,两者并联后为一等值电容,系统网络的对地阻抗呈现容性,电网中性点的位移基本接近于零。

但会对系统产生扰动,如:①单相接地,使健全相的电压突然升高,电压升至线电压;②单相弧光接地,由于雷击或其他原因,线路瞬时接地,使健全相电压突然上升,产生很大的涌流;③当电压互感器突然合闸时,其一相或两相绕组内出现巨大的涌流;④电压互感器的高压熔丝不对称故障等。

总之,系统的某些干扰都可使电压互感器三相铁心出现不同程度的饱和,系统中性点就有较大的位移,位移电压可以是工频,也可以是谐波频率(分频、高频),饱和后的电压互感器励磁电感变小,系统网络对地阻抗趋于感性,此时若系统网络的对地电感与对地电容相匹配,就形成三相或单相共振回路,可激发各种铁磁谐振过电压。

1.2铁磁谐振过电压的危害及现象工频和高频铁磁谐振过电压的幅值一般较高,可达额定值的3倍以上,起始暂态过程中的电压幅值可能更高,危及电气设备的绝缘结构。

工频谐振过电压可导致三相对地电压同时升高,或引起"虚幻接地"现象。

分频铁磁谐振可导致相电压低频摆动,励磁感抗成倍下降,过电压并不高,一般在2倍额定值以下,但感抗下降会使励磁回路严重饱和,励磁电流急剧加大,电流大大超过额定值,导致铁心剧烈振动,使电压互感器一次侧熔丝过热烧毁。

电压互感器高压熔断器熔断原因及处理

电压互感器高压熔断器熔断原因及处理

电压互感器高压熔断器熔断原因及处理电压互感器高压熔断器熔断原因及处理【摘要】电压互感器熔断器给电力系统运行带来了安全隐患,本文简要介绍PT一次保险熔断的原因及具体的防范措施。

【关键词】电压;熔断器铁磁谐振过;饱和电流电压互感器经常出现高压熔断器的两相熔断情况,造成电能表的准确计量,而且造成安全自动装置的误动作,严重危及电网的安全可靠运行。

了解高压熔断器熔断原因,根据现场情况正确处理、从根本上解决电压互感器一次保险熔断问题,以保证电网的安全运行。

1、电压互感器熔断器的作用电压互感器标准供保护、计量、仪表装置取用,将高电压与电气工作人员隔离。

110kV以下电压等级的线路PT一般均要安装一次保险,PT一、二次保险是一次保险作用:在电压互感器内部故障,在电压互感器二次低压熔断器以下回路发生短路故障时熔断,将故障切除,一般情况下,二次保险以下回路的故障高压保险不能熔断。

2、电压互感器高压熔断器熔断的现象当电压互感器高压熔丝熔断时,熔断相二次电压降低,两相电压应保持断相出现在互感器高压侧,互感器出现零序电压,导致起动接地装置,发出“接地”信号。

3、电压互感器高压熔断器熔断的原因3.1铁磁谐振过电压可引起电压互感器一次侧熔丝熔断正常运行时,非线性元件电感其伏安特性曲线在铁芯未饱和时是直线,电感值保持不变,而当系统产生某些波动(常见有雷击、系统发生接地等)时,电压互感器自身运行状态发生改变,导致相电压增高,此时三相铁心出现不同程度的饱和,致使电感值不断下降便出现铁磁谐振。

对于运行中的系统,常见产生铁磁谐振的原因有:单相接地、单相弧光接地、电压互感器突然合闸时绕组内产生巨大涌流等。

导致电压互感器熔丝熔断。

3.2低频饱和电流可引起电压互感器一次熔丝熔断电网间歇弧光接地,中性电压互感器一次绕组形成电回路,这种释放过程由于电压互感器相电抗的存在呈现振荡衰减状态。

系统对地电容越大,振荡频率越低,形成低频饱和电流。

频率在2~5Hz。

电压互感器高压熔断器熔断原因及处理

电压互感器高压熔断器熔断原因及处理

2.电压 互感 器 高压熔 断 器熔 断 的现 象
振 动要 比其它相略大一 些,于 是试着在墙 体外侧加 固熔 断 器底座 ,加 固
当电压 互感器高压熔 丝熔 断时,熔断相 二次电压降 低,两相 电压 应 后观察振 动幅值 没有太大 变化 ,但振 动频率 比之前 小一 些 ,从此后 主变
保持 断相 出现在 互感器高压侧 ,互感器 出现零序 电压 ,导致起 动接地 装 10KV01,JPT-次保险再频繁熔 断过 ,分析 一次保险频 繁熔断 的原 因应该
二次低 压熔断 器以下 回路发生短 路故障 时熔断 ,将 故障切除 ,一般情况 行 ,未再 出现PT一次保 险熔 断事 故,但随 着发 电机并 网运 行PT一次保
下,二次保 险以下 回路的故 障高压保险不能熔断。
险再次 熔断 ,此时 熔断 相固定 为C相 ,仔 细检查 发现 C相 的一次保 险座
弧光接地 、电压互感 器突然合 闸时绕组 内产生 巨大涌 流等。导致 电压 互 感器熔 丝熔 断。
5.结束语 很 多情况下高 压熔 断器熔 断是谐 振过 电 压引起 ,低频 对互感 器线
3.2低频饱 和电流可 引起 电压互 感器一次熔 丝熔断
圈设备 造成 影 响 ,使 母线 上 的其它薄 弱环 节 的绝缘 击穿 ,造成 短 路事
【关键词 l电压 ;熔 断器铁磁谐振过 ;饱和 电流
发现并不像短 路烧断 ,没有熔 丝的熔化 现象 ,螺旋保 险丝堆积在保 险下
侧 ,
电压 互感 器经常 出现 高压熔 断器 的两 相熔 断情况 ,造成 电能表 的
我 厂主变 IOKV侧 电压互 感器就 曾经出现过 振动 引起的P,I一 次保
4.2退 出备 自投保护,主变 电压保护,防止误动作 。

35kV及以下电压互感器熔丝熔断原因分析及对策

35kV及以下电压互感器熔丝熔断原因分析及对策

35kV及以下电压互感器熔丝熔断原因分析及对策摘要:当前在电力系统中,35kV及以下电压互感器熔丝熔断问题是经常发生故障,给电力系统的安全、稳定运行造成了极大的阻碍。

由于社会经济的发展,人们对电力方面的需求日益增强,这一问题的存在,严重影响了电力系统更好的为人们的生活、生产服务,阻碍了我国市场经济的顺利发展。

本文就通过对当前35kV及以下电压互感器熔丝熔断的这一问题进行具体分析,发现产生熔丝熔断的原因,并且针对这些问题提出相应的应对方案,为电力系统的持续运行提供参考。

关键词:35KV及以下电压互感器;熔丝熔断;原因分析;对策在电力系统中,电压互感器是其中的一个重要的组成部分,一旦电压互感器中出现熔丝熔断的现象,就会给电力系统的正常运行造成极大的影响。

当前在我国的电力系统中,大多数使用的都是35KV及以下的电压互感器,本文通过对这种电压互感器在实际应用中存在的熔丝熔断问题进行了解,并且造成这种现象的原因进行具体分析,从而得出相应的解决方案,从而使得电力系统能够为人们提供持续、稳定的电能。

一、简述电压互感器电压互感器在电力系统中,主要用于变化线路上的电压,这一点跟变压器的功能非常接近,不同之处在于,变压器对电压的变换是为了将电流输送至用户,所以,其变换的电流一般都会比较大,通常情况下使以兆伏安或者千伏安作为衡量单位的,而电压互感器对电压进行变换的目的则在于给测量仪表和继电保护装置提供电能,从而实现对电能、电压和功率的测量,还可以在当线路发生故障的时候,对比较贵重的设备实施保护。

因此,从它的使用方向出发,其电容量比较小,通常情况下都在几伏安和一千伏安之间[1]。

电压互感器和变压器在物理形态上位移的区别就是其中比变压器多了一个铁芯、绝缘以及一、二次线圈共同组成了电压互感器。

电压互感器根据其安装地点的不同可以分为户外还户内式,一般情况下,户外采用的是35KV以上的电压互感器,户内则采用35KV及以下的电压互感器。

探析35kV电压互感器高压熔断器频繁熔断原

探析35kV电压互感器高压熔断器频繁熔断原

探析35kV电压互感器高压熔断器频繁熔断原摘要:本文旨在探讨电压互感器高压熔断器频频熔断的成因,并提出有效的解决方案。

通过案例分析,本文发现了操作环境和设备因素导致的频频熔断,并建议采用高性能设备和改进运维管理等措施来解决这一问题。

关键词:电压互感器;高压熔断器;频繁熔断;短路故障引言:电压互感器装置在供电系统中扮演着至关重要的人物,它可以根据一定的比率关系将一个回路的高电压转化为100V或更低的二级压力,并用来检测和计量电流。

通过将刀闸与高压熔断器连接到母线,可以有效地防止电气设备内部故障或系统短路的发生,从而切断故障点,减少故障影响范围,有效地保障设备的安全。

1项目背景淮阴卷烟厂104配电房35KV高压熔断器于2013年HA3 PT柜内首次出现频繁熔断现象,经电能质量和技术手段分析,后将HA3手车柜内 PT(电压互感器)0.5A高压熔丝更换为1A高压熔丝。

2015年6月,HA2计量柜内的PT(电压互感器)同样出现高压熔断器频繁熔断现象。

后ABB服务人员到达现场,对上述两台故障柜进行检查,发现仍然有PT(电压互感器)B相熔丝同时熔断现象。

PT作为变电站内的重要设备,其高压电流熔断器的频频熔断不但会危害电气设备的正常,带来极大的损失,还会危及维护和测量管理工作,严重威胁国家电网的安全可靠运营。

因此,PT的正确使用和维护对于保障国家电网安全可靠至关重要。

35kV PT高压熔断器的频频熔断会导致变电站内电能表的准确计量受到影响,并可能会引起安全自动装置的误操作,从而对国家电网的安全性可靠运行构成严重威胁。

近年来,由于PT高压熔断器熔断现状的频发,动力中心104电压等级35kV配电房内的电网安全稳定运行受到严重威胁,对车间生产及工艺质量造成了极大的影响。

为此,我们对PT开展了例行检测实验,认为PT本身缺点、磨损等导致的熔断现象几乎可以忽略不计,而替换PT、PT高压熔断器、加装消谐设备等措施,可以有效地改善这种情况,从而保障厂区内电网的安全稳定运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

文件编号:RHD-QB-K8451 (安全管理范本系列)
编辑:XXXXXX
查核:XXXXXX
时间:XXXXXX
电压互感器熔丝熔断的原因示范文本
电压互感器熔丝熔断的原因示范文

操作指导:该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时进行更好的判断与管理。

,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。

1铁磁谐振过电压可引起电压互感器一次侧熔丝熔断
1.1铁磁谐振产生的原理
在中性点不接地系统中,正常运行时,由于三相对称,电压互感器的励磁阻抗很大,大于系统对地电容,即XL>XC,两者并联后为一等值电容,系统网络的对地阻抗呈现容性,电网中性点的位移基本接近于零。

但会对系统产生扰动,如:①单相接地,使健
全相的电压突然升高,电压升至线电压;②单相弧光接地,由于雷击或其他原因,线路瞬时接地,使健全相电压突然上升,产生很大的涌流;③当电压互感器突然合闸时,其一相或两相绕组内出现巨大的涌流;
④电压互感器的高压熔丝不对称故障等。

总之,系统的某些干扰都可使电压互感器三相铁心出现不同程度的饱和,系统中性点就有较大的位移,位移电压可以是工频,也可以是谐波频率(分频、高频),饱和后的电压互感器励磁电感变小,系统网络对地阻抗趋于感性,此时若系统网络的对地电感与对地电容相匹配,就形成三相或单相共振回路,可激发各种铁磁谐振过电压。

1.2铁磁谐振过电压的危害及现象
工频和高频铁磁谐振过电压的幅值一般较高,可达额定值的3倍以上,起始暂态过程中的电压幅值可能更高,危及电气设备的绝缘结构。

工频谐振过电压可导致三相对地电压同时升高,或引起"虚幻接地"现象。

分频铁磁谐振可导致相电压低频摆动,励磁感抗成倍下降,过电压并不高,一般在2倍额定值以下,但感抗下降会使励磁回路严重饱和,励磁电流急剧加大,电流大大超过额定值,导致铁心剧烈振动,使电压互感器一次侧熔丝过热烧毁。

电网发生铁磁谐振过电压较明显的现象为系统有接地信号,电压表计指针不停地摆动,电气设备有较强烈的电晕声。

1.3防止铁磁谐振的措施
在电力系统中,消除铁磁谐振的措施主要有以下
几种方法:①选用励磁特性较好的电压互感器或使用电容式电压互感器;②增大对地电容,破坏谐振条件;③在零序回路加阻尼电阻,即在一次绕组中性点或开口三角绕组处加装消谐器或非线性电阻。

1.410kV电压互感器一次熔丝熔断并非铁磁谐振引起
根据以上铁磁谐振产生的原理和现象分析,通过安康变电站现场检查和试验发现:①变电站(无人值班)遥信库中未发现有母线接地信号;②产生谐振过电压的一个必要条件是一次绕组中性点必须直接接地,而安康变电站10kV电压互感器一次绕组中性点装有性能良好的消谐器,消谐器全部项目试验合格,电压互感器铁磁谐振零序过电压的大部分电压降落在
消谐器上,从而避免了铁心饱和,限制了铁磁谐振过电压的发生;③现场检查电压互感器空载励磁特性良好,满足空载电流不大于额定电压下的空载电流的10倍,且相差不大于50%的标准;④检查三相电压互感器绝缘良好,未受到严重过电压的冲击。

由此可见,尽管在雷雨天气,安康变电站10kV系统有可能受到来自雷击造成的某些干扰的激发条件,但电压互感器一次熔丝熔断并非谐振引起。

2低频饱和电流可引起电压互感器一次熔丝熔断
在中性点不接地电网中,电磁式电压互感器高压熔丝熔断,并不一定都是由铁磁谐振过电压引起的。

当电网对地电容较大,而电网间歇弧光接地或接地消失时,健全相对地电容中贮存的电荷将重新分配,它将通过中性点接地的电压互感器一次绕组形成电回
路,构成低频振荡电压分量,促使电压互感器处于饱和状态,形成低频饱和电流。

它在单相接地消失后1/4~1/2工频周期内出现,电流幅值可远大于分频谐振电流(分频谐振电流约为额定励磁电流的百倍以上),频率约2~5Hz。

由于具有幅值高、作用时间短的特点,在单相接地消失后的半个周期即可熔断熔丝。

2.1产生低频饱和电流的原理
当系统发生单相接地时,故障点会流过电容电流,未接地相的电压升高到线电压,其对地电容上充以与线电压相应的电荷。

在接地故障期间,此电荷产生的电容电流以接地点为通路,在电源-导线-大地间流通。

由于电压互感器的励磁阻抗很大,其中流过的
电流很小,一旦接地故障消失,电流通路则被切断,而非接地相必须由线电压瞬间恢复到正常相电压水平。

但是,由于接地故障已断开,非接地相在接地期间已经充电至线电压下的电荷,就只有通过高压绕组,经原来接地的中性点进人大地。

在这一瞬变过程中,高压绕组中将会流过一个幅值很高的低频饱和电流,使铁心严重饱和。

实际上,由于接地电弧熄灭的时刻不同,即初始相位角不同,故障的切除不一定都在非接地相电压达最大值这一严重情况下发生。

因此,不一定每次单相接地故障消失时,都会在高压绕组中产生大的涌流。

而且低频饱和电流的大小,还与电压互感器伏安特性有很大关系,铁心越容易饱和,该饱和电流就越大,高压熔丝就越易熔断。

2.2抑制低频饱和电流的方法
采用电压互感器中性点装设非线性电阻或消谐器的方法可抑制低频饱和电流。

在上述情况下,若在高压绕组中性点接人一个足够大的接地电阻R,在单相故障消失时,低频饱和电流经过该电阻后进人大地,由于大部分压降加在电阻上,从而大大抑制了低频饱和电流,使高压熔丝不易熔断。

同时由于在零序电压回路串联的这个电阻,使电压互感器铁磁谐振过电压的大部分电压降落在电阻上,从而避免了铁心饱和,限制了铁磁谐振过电压的发生。

考虑到在电网正常运行时的中性点零序电流较小,和单相接地时满足电压互感器开口三角形电压的灵敏度,中性点电阻应为满足一定特性要求的非线性电阻或消谐器。

安装在二次侧的电子消谐器不能限制低频饱和电流,当涌流发生时,它会将二次开口三角短路,这反而会增大涌流幅
2.3安康变电站10kV电压互感器一次熔丝熔断
非低频饱和电流引起安康变电站10kV电压互感器一次熔丝熔断,因此中性点安装了消谐器,其电阻元件是用经高温氢气炉焙烧而成的非线性电阻串并联而成。

电网正常运行时此消谐器电阻值大于450kΩ(取0.3mA峰值零序电流试验),单相接地时电阻值大于180kΩ(取3mA峰值零序电流试验),为的以抑制低频饱和电流。

3电压互感器一、二次绕组绝缘降低或消谐器绝缘下降可引起熔丝熔断
3.1电压互感器的辅助绕组开口三角两端的线路中,存在两点接地的错误接线,易引起一次熔丝熔断
若在变电站安装过程中,发生辅助绕组开口三角两端的线路两点接地的错误接线,即对电压互感器开口三角两端aD点及xD点,在电压互感器柜已将xD端接地,开口两端出线引到其他保护柜后,若重复接地只能将xD引线接地,而不能错误地将aD线接地,否则,就将开口三角绕组变成了闭口三角绕组。

3.2电压互感器的一、二次和消谐器绝缘下降会引起一次熔丝熔断
不难想象电压互感器的一、二次绕组和消谐器绝缘下降会引起一次熔丝熔断,尤其是电网出现位移过电压、单相接地等情况将可能会加速熔丝熔断。

4电压互感器X端绝缘水平与消谐器不匹配易导致熔丝熔断
10kV电压互感器的X端绝缘通常有全绝缘和弱绝缘两种,全绝缘的电压互感器X端耐受电压与首端相同(常称为羊角电压互感器),弱绝缘的电压互感器X端工频耐受电压为3kV。

对X端为弱绝缘的中性点消谐器的选择,必须能在电网正常运行和受到大的干扰后,均使X端电压限制在其绝缘允许范围内,否则X端子就有可能对地放电,造成一次绕组电流增大,熔丝熔断。

5雷云闪电时,电压互感器多相高压熔丝熔断的原因分析
10~35kV架空线路,在空旷的野外,没有架空地线,三相导线暴露在空中,在雷云电荷的作用下,三相导线都感应相同数量的束缚电荷。

当雷云放电,三相导线上的束缚电荷向线路两侧运动,对变电站形成侵入波。

此侵入波的电压并不高,溶丝熔断是发热的结果,只有电流的幅值高且持续时间又长的侵入波,才会使高压熔丝熔断,而大部分侵入波都不同时具备此两种条件。

故在大多数雷暴天气里,雷击引起电压互感器高压熔丝熔断仍是个概率事件。

从上述的分析可知,安装在电压互感器尾端的消谐电阻,不能限制雷击时通过入口电容的冲击电流,因此只能依靠提高熔丝本身的抗冲击电流的通流能力来避免或减少熔丝熔断。

6结论
(1)雷击时,变电站10kV中性点不接地系统电压互感器一次侧高压熔丝熔断有多种原因,要根据不同的情况分析处理,在一次绕组的接地端串接性能良好的消谐器通常能有效防止这一现象的发生。

(2)当发生雷云闪电时,在空旷的架空线路上,感应雷形成侵入波,当侵入波的波头陡时,通过入口电容的冲击电流幅值高,有可能将电压互感器高压熔丝熔断。

(3)安装在电压互感器尾部的消谐电阻不能限制
入口电容的冲击电流,只能依靠熔丝本身的抗冲击电流的通流能力。
